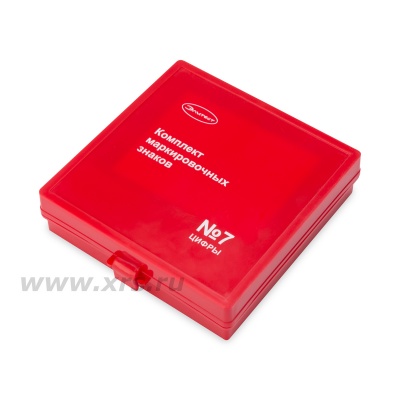

Маркировочные знаки ЭЛИТЕСТ № 7 (цифры)

Комплект маркировочных знаков № 7 (цифры) предназначен для разметки и обозначения радиографических снимков. Маркировочные знаки изготовлены в соответствии с ГОСТ 15843–79 из сплава свинца, эффективно ослабляющего рентгеновское и гамма-излучение и тем самым обеспечивающего получение их четких изображений на радиографических снимках.

В набор маркировочных знаков № 7 (цифры) входят:
  • Цифры: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 — по 20 шт. каждая.
  • Символы «дефис» и «стрелка» — по 10 шт. каждый.
  • Пеналы — 5 шт. Каждый пенал имеет 6 ячеек, в которые можно поместить в определенной последовательности до 6 знаков. Пенал с набранным цифровым обозначением контролируемого изделия или отдельного участка устанавливается в карман кассеты или непосредственно на изделие.
  • Пинцет — 1 шт.

Параметры маркировочных знаков № 7 (цифры): высота — 12 мм; ширина — 7,7 мм; толщина — 2,5 мм.

Маркировочные знаки, используемые для ограничения длины контролируемых за одну экспозицию участков сварных соединений, устанавливаются на границах размеченных участков, а также на границах наплавленного и основного металла при контроле сварных соединений без усиления или со снятым усилением шва.

Маркировочные знаки, используемые для нумерации контролируемых участков, устанавливаются на контролируемом участке или непосредственно на кассете с пленкой так, чтобы изображения маркировочных знаков на снимках не накладывались на изображение шва и околошовной зоны.

Маркировка радиографических снимков, разметка и маркировка стыков, а также оформление заключений результатов контроля регламентируются ВСН 2-148-82 (Миннефтегазстрой) «Инструкция о порядке маркировки радиографических снимков».

Сверили технические характеристики
с паспортом производителя. Всё верно!

Дата проверки: 29.06.2022
ТХ актуальны: июнь 2022
Наименование параметра Значение
Материал маркировочных знаков сплав свинца
Габаритные размеры знаков, мм:
высота
ширина
толщина
12,0±0,5
7,7±0,8
2,5±0,3
Габаритные размеры пеналов (Д × Ш × В), мм 55,0 × 21,0 × 8,0
Габаритные размеры коробки (Д × Ш × В), мм 155,0 × 143,0 × 38,0
Сверили комплектацию
с паспортом производителя. Всё верно!

Дата проверки: 29.06.2022
Комплектация актуальна: июнь 2022
Наименование Количество
Комплект маркировочных знаков Элитест № 7 (цифры), включающий в себя:
— цифры (от 0 до 9)
— символ «стрелка»
— символ «дефис»
по 20 шт. каждая
10 шт.
10 шт.
Пеналы для маркировочных знаков 5 шт.
Пинцет 1 шт.
Коробка 1 шт.
Паспорт 1 экз. на партию
