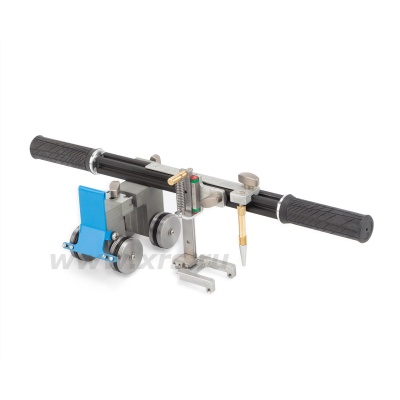

Мобильный сканер MS150 TuScan для механизированного УЗК

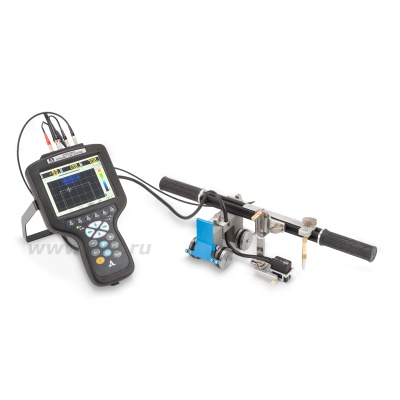

Мобильный сканер с датчиком пути MS150 TuScan используется для позиционирования антенной решетки относительно сварного соединения и последующего механизированного ультразвукового контроля. Предназначен для работы в комплекте с дефектоскопом A1550 Introvisor и антенными решетками серии М90 и М91. Также может использоваться с дефектоскопом A1525 Solo, при условии, что в его прошивке установлен дополнительный режим «Сканер». Полученные В-, С- и D-сканы дают полную информацию о расположении и протяженности выявленных дефектов.

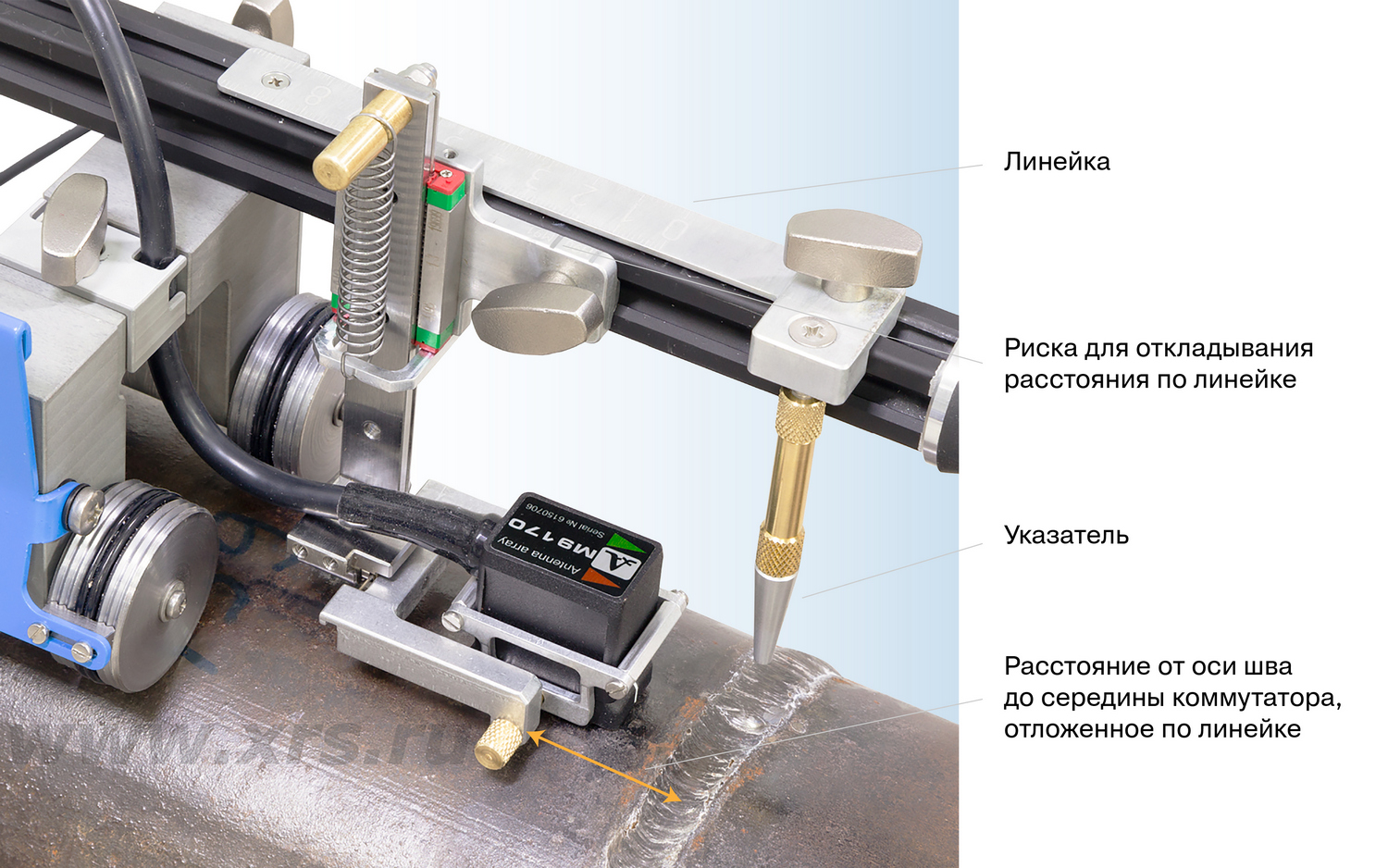

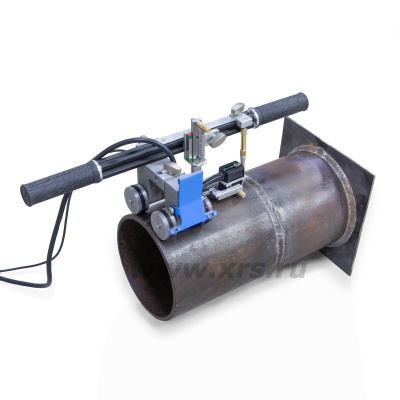

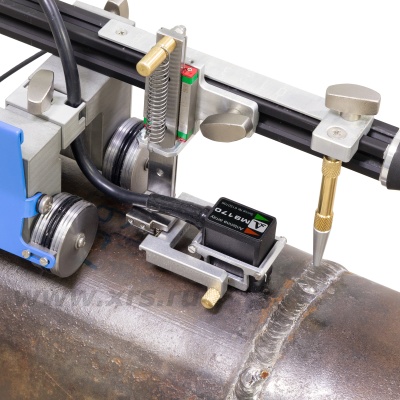

Сканер MS150 TuScan подходит для контроля сварных соединений на плоских объектах или на трубах диаметром от 57 мм. Сканер позволяет равномерно перемещать антенные решетки вдоль сварного шва, сохраняя стабильный акустический контакт, и соблюдать одинаковое расстояние относительно оси шва. Расстояние от оси шва до антенной решетки задается с помощью указателя, который выставляется над осью шва, и линейки указателя, по которой откладывается необходимое расстояние.
Сканер MS150 TuScan перемещается по объекту контроля оператором, скорость перемещения также контролируется оператором вручную. Для фиксации сканера на месте используется тормоз. Магнитные колеса обеспечивают устойчивость и надежный контакт с объектом контроля.
Возможно использование сканера с системой автоматической подачи контактной жидкости (приобретается отдельно).
| Диапазон измерений расстояния |
0–50 000 мм с шагом 0,5 мм |
| Пределы допускаемой абсолютной погрешности измерений расстояния |
±(0,01 · L + 0,5) мм
где L — измеренное расстояние (пройденный путь), мм |
| Число импульсов на оборот |
4096 |
| Диаметр колеса |
40 мм |
| Разъем для подключения |
MINI-CON PAN MT #20 CRIMP |
| Габаритные размеры при максимальном положении ручек |
не более 500 × 230 × 120 мм |
| Масса |
не более 2 кг |
| Диапазон рабочих температур |
−30...+55 °С |
| Средний срок службы |
3 года |

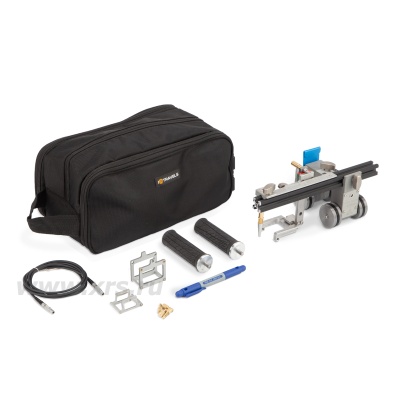

| Мобильный сканер MS150 TuScan |
1 шт. |
| Кабель LEMO — MINI-CON PAN MT #20 CRIMP (6 м) |
1 шт. |
| Коммутатор антенной решетки М9100 со встроенным кабелем (6 м) |
1 шт. |
| Акустический модуль М9180 (4 МГц, наклонный, плоский) |
1 шт. |
| Сумка |
1 шт. |
| Акустический модуль М9184 (7,5 МГц, наклонный, плоский) |
опционально |
| Акустический модуль М9185 (4 МГц, наклонный, плоский с увеличенной апертурой) |
опционально |
| Акустические модули М9180 и М9184 с притиркой |
опционально |
| Баллон для контактной жидкости (5, 9 или 12 л) с комплектом трубок, соединительных переходов, регулятором и клапаном |
опционально |
