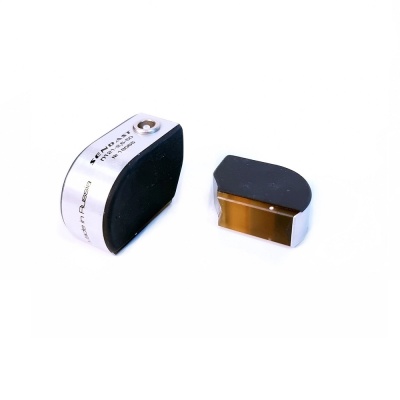

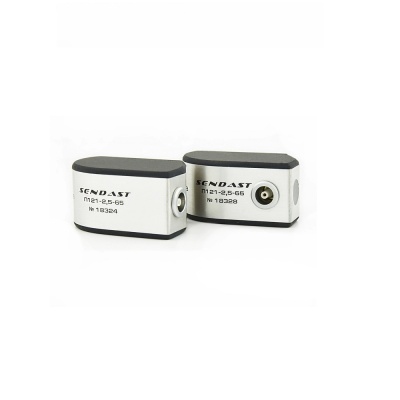

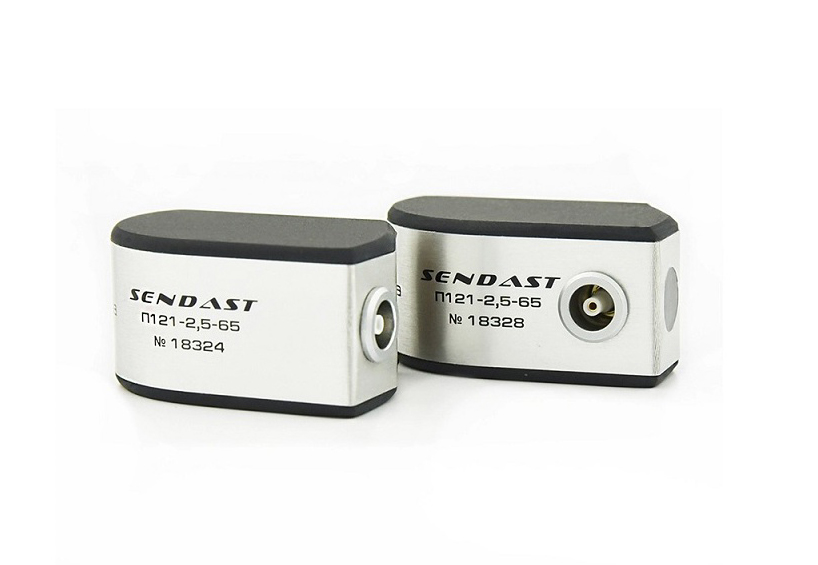

Наклонные совмещенные пьезоэлектрические преобразователи SENDAST П121 для ультразвукового контроля
Преобразователи SENDAST П121 используются в ультразвуковой дефектоскопии сварных соединений на выявление трещин и объемных дефектов. Относятся к контактным наклонным совмещенным преобразователям (П121 по ГОСТ 26266-90). Генерируют поперечные акустические волны, которые входят в объект контроля под определенным углом.

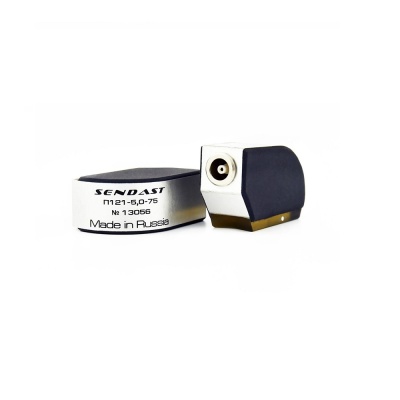

Преобразователи SENDAST П121 обладают высокой чувствительностью и обеспечивают соотношение сигнал/шум в зоне контроля не менее 20 дБ. Призма преобразователей изготавливается из износостойкого полимера, устойчивого к истиранию и воздействию высоких температур. Допускается использование преобразователей на объектах с температурой поверхности до +200 °С (при кратковременном контакте не более 1 минуты). Выпускаются в двух вариантах: с горизонтальным или вертикальным расположением разъема. Преобразователи с вертикальным разъемом удобны для контроля в местах с ограниченным доступом.
Особенности линейки SENDAST
- Преобразователи SENDAST излучают широкополосные сигналы предельно малой длительности, которые обеспечивают предельную разрешающую способность, точность и стабильность измерений.
- Долговечность и надежность: в преобразователях используются износостойкие призмы, имеющие повышенную устойчивость к механическому истиранию, а также прочные керамические протекторы.
- Сверхмалая «мертвая» зона.
- Система подавления собственных шумов призматической части, что обеспечивает минимальный уровень шумов во всем рабочем диапазоне.
- Система полного экранирования от электромагнитных помех: на внутренние поверхности преобразователей SENDAST наносится специальное экранирующее покрытие, которое работает как электромагнитный экран, обеспечивая защиту от помех.
- Отсутствие цепей коррекции: преобразователи совместимы с дефектоскопами и толщиномерами российских и зарубежных производителей. Соединительные разъемы — стандартные LEMO
Номенклатура преобразователей SENDAST П121
SENDAST П121
Стандартные преобразователи с рабочей частотой от 1,8 до 10 МГц.
| Наименование |
Частота, МГц |
Угол ввода |
Диаметр пьезоэлемента, мм |
Стрела, мм |
Размер протектора, мм |
| П121-1,8-40 |
1,8 |
40° |
18 |
13,0 |
37 × 20 |
| П121-1,8-45 |
1,8 |
45° |
18 |
13,5 |
37 × 20 |
| П121-1,8-50 |
1,8 |
50° |
18 |
13,5 |
37 × 20 |
| П121-1,8-60 |
1,8 |
60° |
18 |
14,0 |
37 × 20 |
| П121-1,8-65 |
1,8 |
65° |
18 |
14,5 |
37 × 20 |
| П121-1,8-70 |
1,8 |
70° |
18 |
15,0 |
37 × 20 |
| П121-2,5-40 |
2,5 |
40° |
12 |
10,0 |
27 × 15 |
| П121-2,5-45 |
2,5 |
45° |
12 |
9,5 |
27 × 15 |
| П121-2,5-50 |
2,5 |
50° |
12 |
9,5 |
27 × 15 |
| П121-2,5-55 |
2,5 |
55° |
12 |
9,5 |
27 × 15 |
| П121-2,5-60 |
2,5 |
60° |
12 |
10,0 |
27 × 15 |
| П121-2,5-65 |
2,5 |
65° |
12 |
10,0 |
27 × 15 |
| П121-2,5-70 |
2,5 |
70° |
12 |
11,0 |
27 × 15 |
| П121-2,5-75 |
2,5 |
75° |
12 |
12,0 |
27 × 15 |
| П121-5,0-40 |
5,0 |
40° |
6 |
6,5 |
22 × 11 |
| П121-5,0-45 |
5,0 |
45° |
6 |
6,5 |
22 × 11 |
| П121-5,0-50 |
5,0 |
50° |
6 |
7,0 |
22 × 11 |
| П121-5,0-55 |
5,0 |
55° |
6 |
7,0 |
22 × 11 |
| П121-5,0-60 |
5,0 |
60° |
6 |
6,0 |
22 × 11 |
| П121-5,0-65 |
5,0 |
65° |
6 |
6,5 |
22 × 11 |
| П121-5,0-70 |
5,0 |
70° |
6 |
7,0 |
22 × 11 |
| П121-5,0-72 |
5,0 |
72° |
6 |
7,5 |
22 × 11 |
| П121-5,0-75 |
5,0 |
75° |
6 |
7,5 |
22 × 11 |
| П121-10,0-70 |
10,0 |
70° |
6 |
6,0 |
22 × 11 |
| П121-10,0-75 |
10,0 |
75° |
6 |
6,0 |
22 × 11 |
Стандартные преобразователи, которые могут использоваться как аналоги преобразователей Krautkramer.
| Наименование |
Аналог |
Частота, МГц |
Угол ввода |
Размер пьезоэлемента, мм |
Стрела, мм |
Размер протектора, мм |
| П121-2,0-45-8×9 |
MWB 45-2
MWK
45-2
|
2 |
45° |
9 × 8 |
10 |
27 × 15 |
| П121-2,0-60-8×9 |
MWB 60-2
MWK
60-2
|
2 |
60° |
9 × 8 |
10 |
27 × 15 |
| П121-2,0-70-8×9 |
MWB 70-2
MWK
70-2
|
2 |
70° |
9 × 8 |
11 |
27 × 15 |
| П121-2,0-45-14×14 |
SWB 45-2
SWK
45-2
|
2 |
45° |
14 × 14 |
11 |
32 × 20 |
| П121-2,0-60-14×14 |
SWB 60-2
SWK
60-2
|
2 |
60° |
14 × 14 |
12 |
32 × 20 |
| П121-2,0-70-14×14 |
SWB 70-2
SWK
70-2
|
2 |
70° |
14 × 14 |
13 |
32 × 20 |
| П121-2,0-45-18×18 |
WB 45-2
WK 45-2
|
2 |
45° |
18 × 18 |
13 |
37 × 24 |
| П121-2,0-60-18×18 |
WB 60-2
WK 60-2
|
2 |
60° |
18 × 18 |
16 |
37 × 24 |
| П121-2,0-70-18×18 |
WB 70-2
WK 70-2
|
2 |
70° |
18 × 18 |
17 |
37 × 24 |
| П121-4,0-45-8×9 |
MWB 45-4
MWK
45-4
|
4 |
45° |
9 × 8 |
10 |
27 × 15 |
| П121-4,0-60-8×9 |
MWB 60-4
MWK
60-4
|
4 |
60° |
9 × 8 |
10 |
27 × 15 |
| П121-4,0-70-8×9 |
MWB 70-4
MWK
70-4
|
4 |
70° |
9 × 8 |
11 |
27 × 15 |

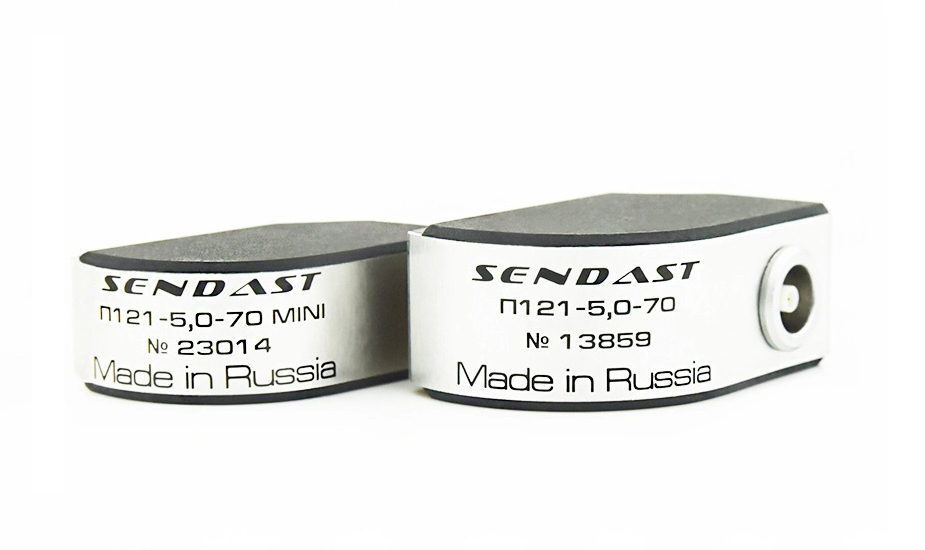

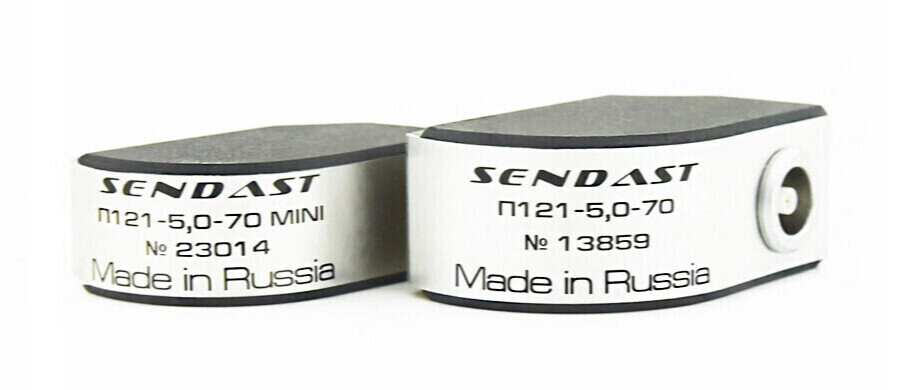

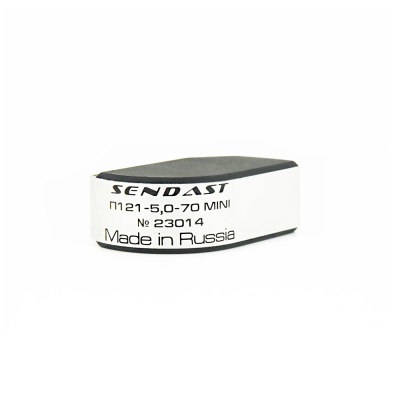

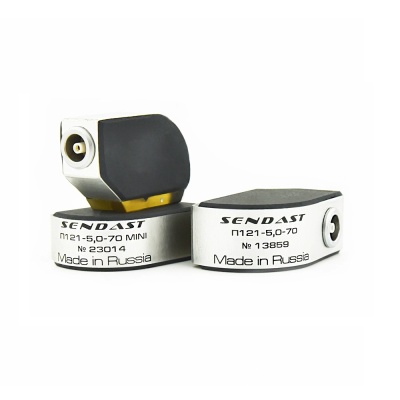

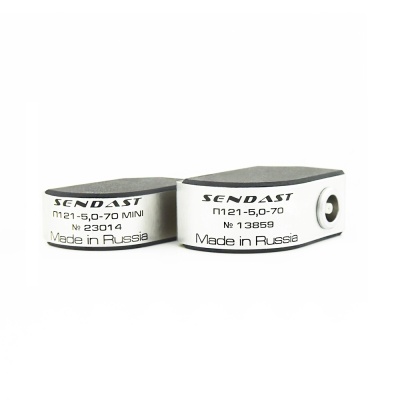

SENDAST MINI П121
Преобразователи с уменьшенными габаритами (29 × 11 × 19 мм) и уменьшенной контактной площадкой (18 × 9 мм). Разъемы также могут быть горизонтальными или вертикальными.
| Наименование |
Частота, МГц |
Угол ввода |
Диаметр пьезоэлемента, мм |
Стрела, мм |
Размер рабочей поверхности, мм |
| П121-5,0-65-MINI |
5 |
65° |
5 |
5,5 ± 1 |
18 × 9 |
| П121-5,0-70-MINI |
5 |
70° |
5 |
5,5 ± 1 |
18 × 9 |
| П121-5,0-75-MINI |
5 |
75° |
5 |
5,5 ± 1 |
18 × 9 |
| П121-10,0-65-MINI |
10 |
65° |
5 |
5,5 ± 1 |
18 × 9 |
| П121-10,0-70-MINI |
10 |
70° |
5 |
5,5 ± 1 |
18 × 9 |
| П121-10,0-75-MINI |
10 |
75° |
5 |
5,5 ± 1 |
18 × 9 |

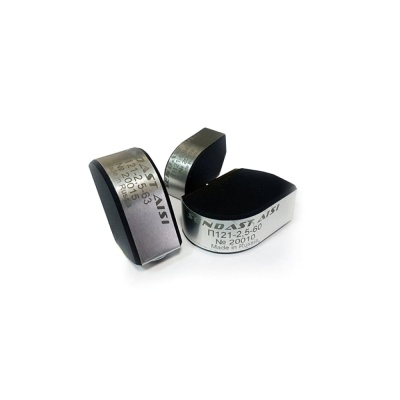

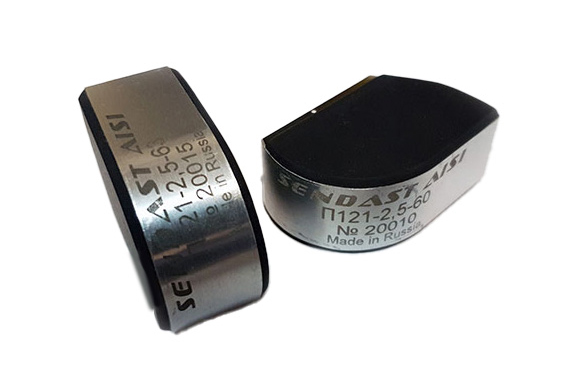

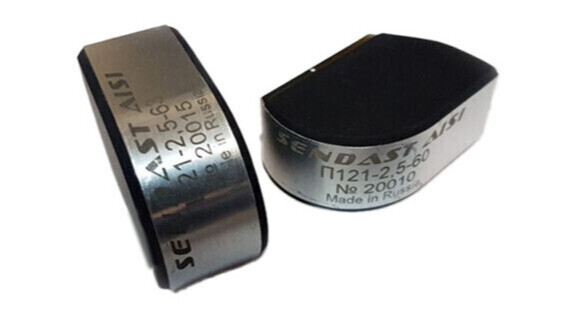

SENDAST AISI П12
Преобразователи, адаптированные для работы с нержавеющими сталями. В их маркировке указан угол ввода в нержавеющую сталь, оператору не требуется производить пересчет. Для проверки преобразователей используются образцы СО-2А и СО-3А, изготовленные из нержавеющей стали 12Х18Н10Т.
| Наименование |
Частота, МГц |
Угол ввода |
Диаметр пьезоэлемента, мм |
Стрела, мм |
| П121-2,5-65 AISI |
2,5 |
65° |
16 |
12,0 |
| П121-2,5-70 AISI |
2,5 |
70° |
16 |
13,0 |
| П121-2,5-70 AISI |
2,5 |
75° |
16 |
14,0 |
| П121-5,0-65 AISI |
5 |
65° |
8 |
6,0 |
| П121-5,0-70 AISI |
5 |
70° |
8 |
6,5 |
| П121-5,0-75 AISI |
5 |
75° |
8 |
7,0 |
| П121-10-65 AISI |
10 |
65° |
6 |
4,5 |
| П121-10-70 AISI |
10 |
70° |
6 |
5,0 |
| П121-10-75 AISI |
10 |
75° |
6 |
5,5 |

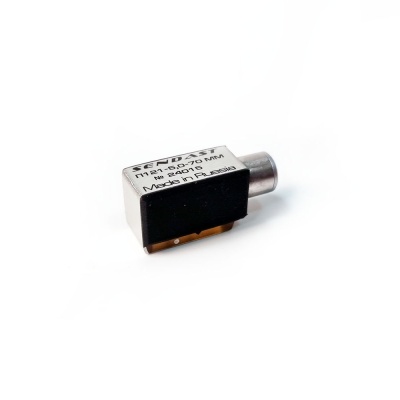

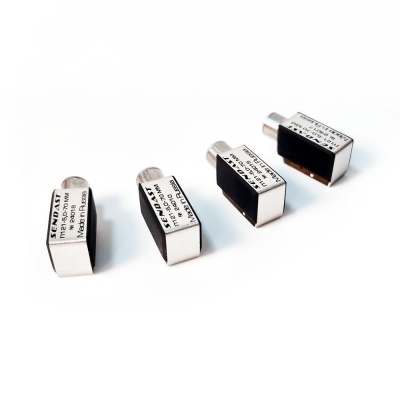

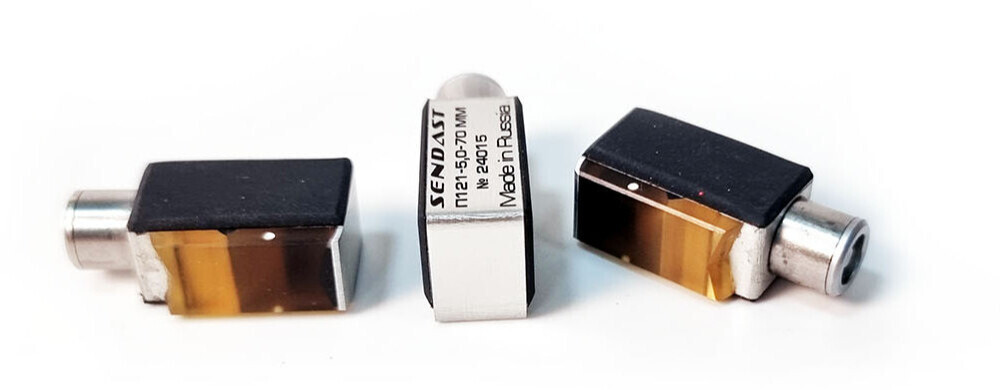

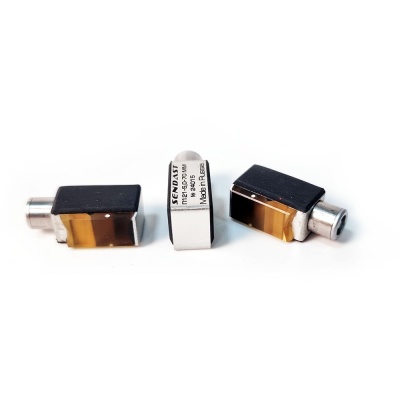

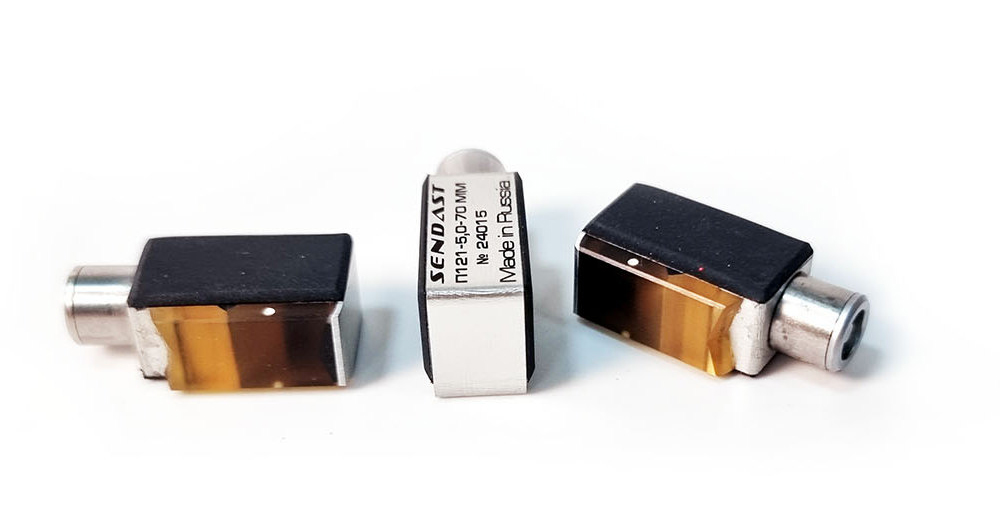

SENDAST MM П121
Низкопрофильные преобразователи с уменьшенной высотой корпуса. Габаритные размеры — всего 28 × 11 × 13 мм. Удобны для контроля труб малого диаметра.
| Наименование |
Частота, МГц |
Угол ввода |
Диаметр пьезоэлемента, мм |
Стрела, мм |
Размер рабочей поверхности, мм |
| П121-5,0-65-MM |
5 |
65° |
5 |
6 ± 1 |
18 × 9 |
| П121-5,0-70-MM |
5 |
70° |
5 |
6 ± 1 |
18 × 9 |
| П121-10,0-70-MM |
10 |
70° |
5 |
6 ± 1 |
18 × 9 |
