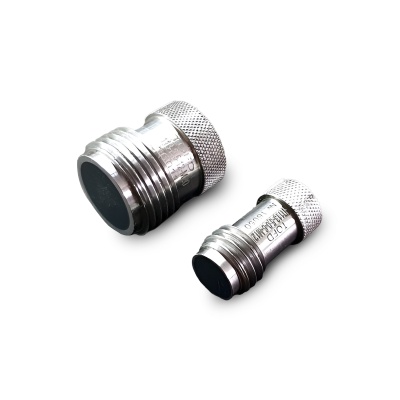

Прямые раздельные пьезоэлектрические преобразователи SENDAST П113 для ультразвукового контроля
Преобразователи SENDAST П113 предназначены для проведения ультразвукового контроля дифракционно-временным методом (метод TOFD). Относятся к контактным прямым раздельным преобразователям (П113 по ГОСТ 26266-90). Преобразователи характеризуются высокой чувствительностью и высоким соотношением сигнал/шум, что обеспечивает предельную разрешающую способность и точность измерений. Могут применяться в составе ультразвуковых сканеров, реализующих TOFD-метод.
Особенности линейки SENDAST
- Преобразователи SENDAST излучают широкополосные сигналы предельно малой длительности, которые обеспечивают предельную разрешающую способность, точность и стабильность измерений.
- Долговечность и надежность: в преобразователях используются износостойкие призмы, имеющие повышенную устойчивость к механическому истиранию.
- Система подавления собственных шумов призматической части, что обеспечивает минимальный уровень шумов во всем рабочем диапазоне.
- Система полного экранирования от электромагнитных помех: на внутренние поверхности преобразователей SENDAST наносится специальное экранирующее покрытие, которое работает как электромагнитный экран, обеспечивая защиту от помех.
- Могут использоваться как аналоги импортных TOFD-преобразователей.
Номенклатура преобразователей SENDAST П113
Рабочие частоты преобразователей — от 2 до 10 МГц.
| Наименование |
Частота, МГц |
Диаметр пьезоэлемента, мм |
Резьба |
| П113-2,0-12-М20 TOFD |
2 |
12 |
М20 |
| П113-2,5-12-М20 TOFD |
2,5 |
12 |
М20 |
| П113-5,0-3-М12 TOFD |
5 |
3 |
М12 |
| П113-5,0-6-М12 TOFD |
5 |
6 |
М12 |
| П113-5,0-10-М20 TOFD |
5 |
10 |
М20 |
| П113-5,0-12-М20 TOFD |
5 |
12 |
М20 |
| П113-10,0-3-М12 TOFD |
10 |
3 |
М12 |
| П113-10,0-6-М12 TOFD |
10 |
6 |
М12 |
| П113-5,0-3-U3/8 TOFD |
5 |
3 |
U3/8 |
| П113-5,0-6-U3/8 TOFD |
5 |
6 |
U3/8 |
| П113-10,0-3-U3/8 TOFD |
10 |
3 |
U3/8 |
| П113-10,0-6-U3/8 TOFD |
10 |
6 |
U3/8 |

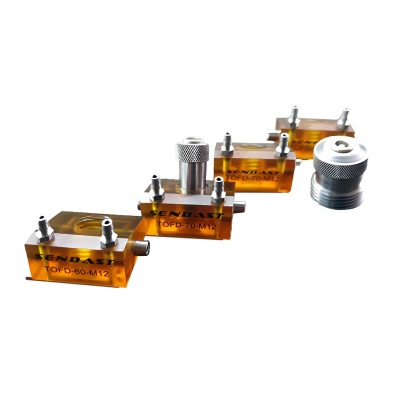

Номенклатура прямых и наклонных призм для преобразователей SENDAST П113

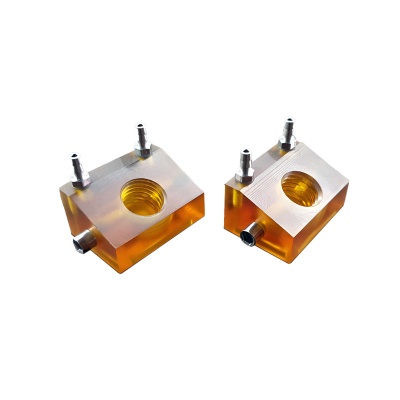

Преобразователи SENDAST П113 в зависимости от задач контроля комплектуются прямыми или наклонными призмами, которые вводят ультразвуковую волну в объект под определенным углом. Призмы изготавливаются из специального износоустойчивого полимера и оснащаются каналами для подачи контактной жидкости.
Прямые призмы
| Наименование |
Максимальная толщина контролируемого стального листа, мм |
Угол ввода |
Резьба |
| Призма TOFD-0-10-U3/8 |
10 |
0° |
U3/8 |
| Призма TOFD-0-10-M12 |
10 |
0° |
М12 |
| Призма TOFD-0-10-М20 |
10 |
0° |
М20 |
| Призма TOFD-0-20-U3/8 |
20 |
0° |
U3/8 |
| Призма TOFD-0-20-M12 |
20 |
0° |
М12 |
| Призма TOFD-0-20-М20 |
20 |
0° |
М20 |
Наклонные призмы
| Наименование |
Угол ввода |
Резьба |
| Призма TOFD-45-U3/8 |
45° |
U3/8 |
| Призма TOFD-45-M12 |
45° |
М12 |
| Призма TOFD-45-М20 |
45° |
М20 |
| Призма TOFD-50-U3/8 |
50° |
U3/8 |
| Призма TOFD-50-M12 |
50° |
М12 |
| Призма TOFD-50-М20 |
50° |
М20 |
| Призма TOFD-60-U3/8 |
60° |
U3/8 |
| Призма TOFD-60-M12 |
60° |
М12 |
| Призма TOFD-60-М20 |
60° |
М20 |
| Призма TOFD-70-U3/8 |
70° |
U3/8 |
| Призма TOFD-70-M12 |
70° |
М12 |
| Призма TOFD-70-М20 |
70° |
М20 |
