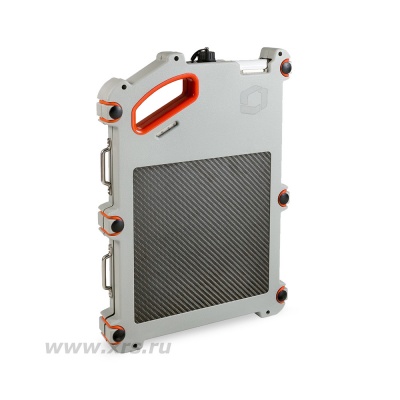

Системы цифровой радиографии DXR250C-W и DXR250U-W
Системы цифровой радиографии на базе плоскопанельных детекторов DXR250C-W и DXR250U-W используются для проведения неразрушающего контроля методом прямой цифровой радиографии в самых разных областях промышленности. Применение систем обеспечивает высокую скорость получения результатов и позволяет проводить диагностику действующих трубопроводов без снятия изоляции и без остановки технологического процесса.
Системы внесены в Госреестр средств измерений РФ (№ 66011-16).
В состав системы цифровой радиографии входит плоскопанельный детектор модели DXR250C-W или DXR250U-W и персональный компьютер (ноутбук) с предустановленным ПО Rhythm. Модели детекторов отличаются между собой габаритами, массой и размерами активной области.
Коммуникация с ПК осуществляется с помощью проводного соединения Ethernet или по соединению Wi-Fi. Беспроводная связь возможна на расстоянии до 80 м в зоне прямой видимости. Питание плоскопанельных детекторов осуществляется от литий-ионных аккумуляторов или блока питания.
В качестве сцинтиллятора используется оксисульфид гадолиния (Gd₂O₂S). Детекторы совместимы со всеми видами излучателей: импульсными, постоянного действия, источниками гамма-излучения. Алюминиевый корпус защищен от попадания пыли и влаги и оснащен дополнительной виброгасящей подкладкой. По заказу в комплекте поставляются ударопрочные жесткие чехлы для дополнительной механической защиты. Детекторы адаптированы для работы в самых жестких полевых условиях и могут использоваться при температурах от −20 до +50 °C.
Благодаря беспроводной связи с компьютером, быстрой настройке и автономному питанию системы обладают высокой мобильностью и являются универсальным инструментом для решения широкого круга задач промышленного неразрушающего контроля.
| Наименование параметра |
Значение |
| DXR250C-W |
DXR250U-W |
| Матрица |
аморфный кремний |
| Сцинтиллятор |
оксисульфид гадолиния Gadox |
| Активная область, мм |
200 × 200 |
405 × 405 |
| Формат изображения, пикс. |
1024 × 1024 |
2048 × 2048 |
| Шаг пикселя, мкм |
200 |
| Минимальное время экспозиции, мс |
130 |
| Максимальное время экспозиции, с |
150 |
| Интерфейс |
гигабитный Ethernet (выделенная линия); Wi-Fi 802.11g (напрямую или через точку доступа) |
100 Мбит Ethernet с подключением к разъему аккумулятора; Wi-Fi 802.11g (напрямую или через точку доступа) |
| Динамический диапазон |
10 000 : 1 |
| Габаритные размеры, мм |
408 × 257 × 25 (30 мм в зоне аккумуляторного отсека) |
600 × 460 × 26 (28 мм в зоне аккумуляторного отсека) |
| Масса, кг (с аккумулятором, без защитного кожуха) |
3,5 |
5 |
| Диапазон рабочих температур, °C |
−20...+50 |
| |
Блок питания |
| Входное напряжение |
100–240 В, 50–60 Гц |
| Выходное напряжение |
12 В постоянного тока |
| Габаритные размеры, мм |
105 × 60 × 240 |
| Масса, кг |
0,70 |
| Кабель |
отсоединяемый, длиной 3 м |
| |
Зарядное устройство |
| Тип |
с двумя отсеками, уровень 3, автономное зарядное устройство совместимо с Smart Battery System |
| Электропитание |
30 В постоянного тока на входе, включая широкодиапазонное электропитание |
| Конструктивные особенности |
последовательный заряд, калибровка аккумулятора в левой секции, светодиодный индикатор состояния |
| Габаритные размеры, мм |
175 × 124 × 58 |
| Масса, г |
440 |
| |
Аккумулятор |
| Тип |
литий-ионный |
| Номинальные характеристики |
11,1 В; 1,85 А·ч; 21 Вт·ч |
| Конструктивные особенности |
индикатор состояния заряда |
| |
Маршрутизатор / точка доступа |
| Тип |
портативный аккумулятор 150 Мбит/с, беспроводной маршрутизатор с питанием от интерфейса USB |
| Характеристики беспроводного соединения |
IEEE 802.11B, IEEE 802.22g, IEEE 802.22n
2,4–2,4835 ГГц
поддерживает протокол WEP 64/128 бит, WPAPSK/WPA2-PSK, беспроводная фильтрация MAC, возможность включения/отключения, транслирование идентификатора SSID |
| Питание |
встроенный перезаряжаемый аккумулятор 2000 мА·ч, 5 В постоянного тока, внешний адаптер питания 1,0 А
разъем Micro-USB |
| Габаритные размеры, мм |
100 × 62 × 16 |
| Масса, г |
94 |
| Наименование |
Количество |
| Плоскопанельный детектор модели DXR250C-W или DXR250U-W |
1 шт. |
| ПК или ноутбук с установленным ПО Rhythm |
1 шт. |
| Блок питания с соединительным кабелем длиной 3 м |
1 шт. |
| Аккумуляторные батареи |
4 шт. |
| Зарядное устройство для аккумуляторных батарей |
1 шт. |
| Маршрутизатор / точка доступа |
1 шт. |
| Комплект соединительных кабелей |
1 шт. |
| Жесткий защитный чехол |
опционально |
| Мягкий чехол (для детектора DXR250C-W) |
опционально |
| Транспортный чемодан |
1 шт. |
| Паспорт и РЭ |
1 экз. |
