Портативный рентгеновский аппарат постоянного тока ЭРА 42
Портативный рентгеновский аппарат ЭРА 42 предназначен для оценки качества сварных соединений трубопроводов, монтажных и строительных конструкций радиографическим методом неразрушающего контроля. Может использоваться как в полевых условиях, так и на территории промышленных предприятий и в лабораториях.
Конструктивное исполнение
Моноблочный излучатель рентгеновского аппарата ЭРА 42 включает в себя высоковольтный генератор и металлокерамическую рентгеновскую трубку. Коммутация блока излучателя и цифрового пульта управления аппаратом производится с помощью низковольтного соединительного кабеля. Штекерные соединения кабеля снабжены ориентирующими элементами, что исключает возможность неправильного подключения.
Выходное окно рентгеновского излучения, расположенное в боковой части излучателя, формирует пучок с углом раскрытия 40° × 60°. Для центрирования пучка излучения могут применяться лазерные целеуказатели, которые крепятся на бленде выходного окна блока излучателя. Конструкция бленды излучателя также предусматривает возможность использования свинцовых диафрагм и установки вольфрамовой заглушки, перекрывающей рентгеновское излучение во время тренировки рентгеновского аппарата. Для позиционирования блока излучателя относительно объекта контроля используются специализированные штативы и тележки.
Рентгеновский аппарат ЭРА 42 имеет ударопрочный корпус, а по своим пыле- и влагозащитным свойствам соответствует степени защиты IP65, что обеспечивает надежность работы аппарата в неблагоприятных условиях окружающей среды. Аппарат может эксплуатироваться в широком температурном диапазоне от −20 до +50 °C.
Особенности
В рентгеновских аппаратах ЭРА 42 используются металлокерамические трубки MIR 200E с направленным выходом излучения и воздушным охлаждением. Они отличаются высокой энергоэффективностью и стабильностью работы, малыми габаритами и массой, а также низкой чувствительностью к ударам и вибрационным нагрузкам.
Все аппараты серии ЭРА оснащены встроенным калькулятором времени экспозиции. На основе заданного значения напряжения, фокусного расстояния, просвечиваемого материала и его радиационной толщины, типа рентгеновской пленки и требуемой плотности рентгеновского снимка калькулятор рассчитывает произведение мА × мин. По этому значению выставляются максимально допустимая для заданного напряжения сила тока и соответствующее время экспозиции. Благодаря этому обеспечивается оптимизация режимов работы (в том числе времени излучения), а также оптимизация энергопотребления.

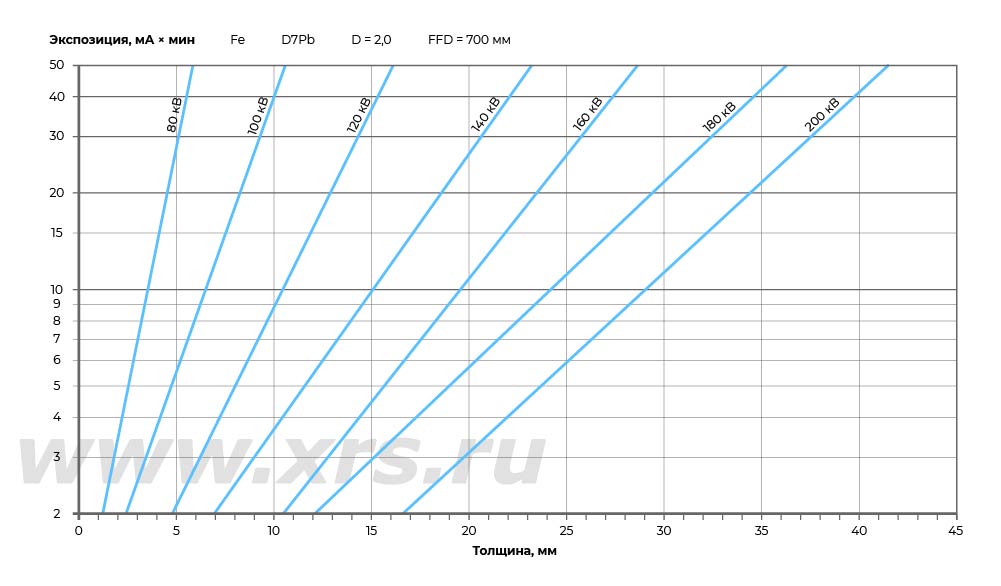

Ниже приведена номограмма экспозиций для рентгеновского аппарата ЭРА 42 при использовании высокочувствительной пленки AGFA D7 Pb.
Широкий диапазон напряжений на рентгеновской трубке позволяет работать с материалами различной плотности, структуры и толщины (полимерные композитные материалы, высокопрочные стали). Просвечивание может выполняться на рентгеновскую пленку, запоминающие пластины или цифровые детекторы.
Современная микропроцессорная платформа пульта управления позволяет использовать до 250 пользовательских программ и хранит в памяти параметры последних 256 экспозиций. Интерфейс RS232 позволяет управлять рентгеновским аппаратом с внешнего компьютера.
Рентгеновские аппараты ЭРА имеют высокие ресурс и производительность, подходят для эксплуатации в суровых климатических условиях. Прочная конструкция, надежность, низкое энергопотребление и возможность питания от переносного генератора — все это делает их незаменимыми для полевой работы.
