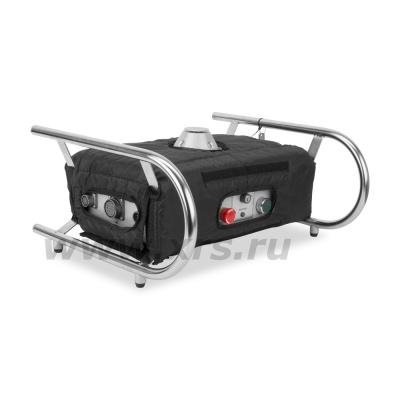

Переносной рентгеновский аппарат РПД-200 С

Предназначен для проведения контроля качества сварных соединений трубопроводов, листовых и профильных металлических конструкций в цеховых и полевых условиях.

Легкий вес и микропроцессорное управление аппаратов обеспечивают удобство и эффективность их применения. Моноблок представляет собой алюминиевый цилиндрический блок, заполненный трансформаторным маслом, в котором находится рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.

Все рентгеновские аппараты серии РПД С, выпущенные с 1 июня 2023 года, оснащены функцией задержки старта. Время задержки устанавливается в диапазоне от 0 до 600 секунд. Для рентгеновских аппаратов, выпущенных до 1 июня 2023 года, ПО обновляется бесплатно. Для этого достаточно прислать изготовителю пульт дистанционного управления.

Моноблок работает в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность оборудования обеспечивается наличием режимов автоматической тренировки рентгеновской трубки, самодиагностики и всех необходимых электронных защит. Режим работы аппаратов: повторно-кратковременный. Максимальное время непрерывной работы от «холодного» состояния до отключения аппарата по перегреву на максимальной мощности составляет порядка 30 минут, в зависимости от температуры окружающей среды.

Для управления рентгеновскими аппаратами серии РПД используется блок питания и управления (БПУ), представляющий собой герметичный пластмассовый кейс, внутри которого находятся лицевая панель управления с разъемами для подключения кабелей, кнопки управления и цифровые индикаторы режимов работы аппарата. Работа с аппаратом производится при открытой крышке кейса.
Схема устройства рентегенаппарата РПД-200 С

Управление рентгенаппаратом осуществляется по стандартному последовательному интерфейсу от пульта дистанционного управления (ПДУ) с четырехстрочным ярко светящимся текстовым дисплеем, имеющим интуитивно понятный алгоритм работы. Пульт подключается к блоку питания и управления рентгеновского аппарата с помощью гибкого тонкого кабеля произвольной длины.

Аппараты серии РПД могут использоваться со всеми типами пленок AGFA (в зависимости от требований чувствительности контроля), а также с комплексами цифровой радиографии с использованием фосфорных запоминающих пластин.

Диапазон установки напряжения в рентгенаппарате РПД-200 С позволяет просвечивать сталь толщиной 42 мм с фокусного расстояния 700 мм за 10 минут на пленку AGFA D7 и сталь толщиной 42 мм с аналогичного расстояния за аналогичное время на пленку AGFA F8 с экранами RCF-AGFA.

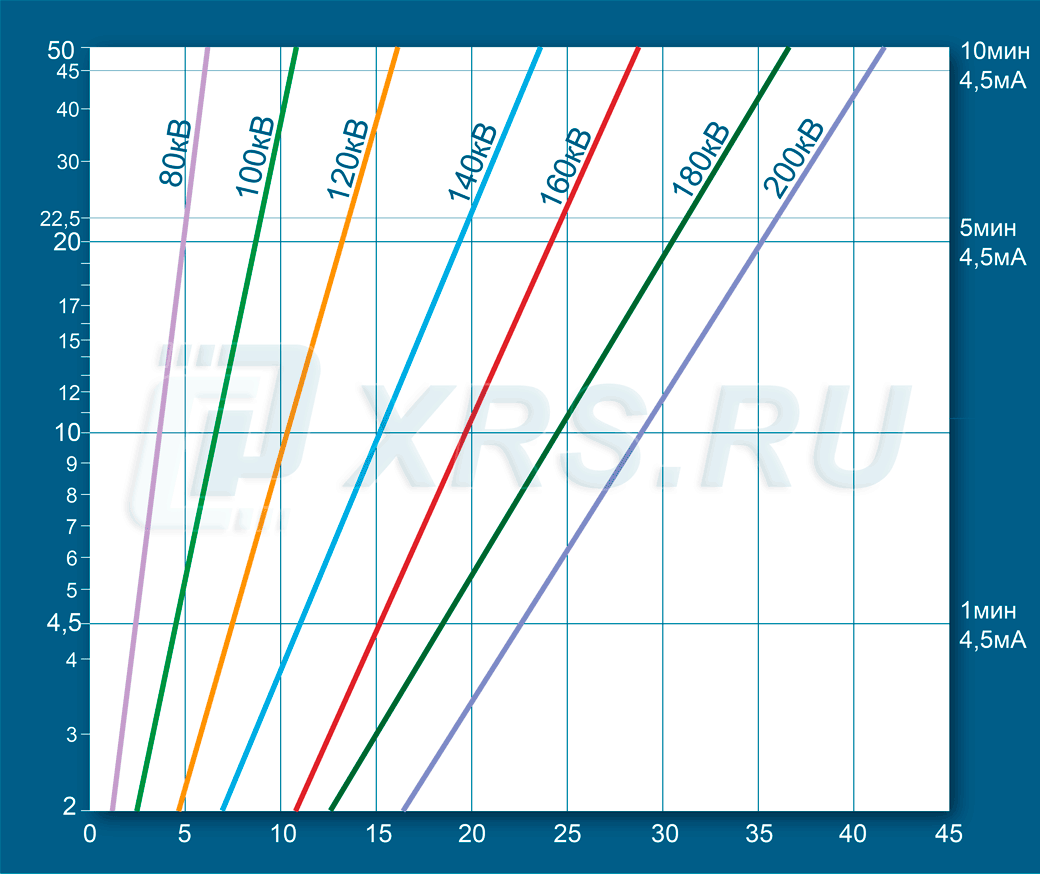

Расчёт дозы экспозиции для рентгеновского аппарата РПД 200 С

Расчёт дозы экспозиции для рентгеновского аппарата РПД 200 С

Фокусное расстояние  700мм, время экспозиции 10 мин пленка D7 (Pb), плотность почернения 2

Сверили технические характеристики
с паспортом производителя. Всё верно!

Дата проверки: 07.07.2022
ТХ актуальны: июль 2022
Наименование параметра Значение
Рентгеновская трубка 1,2БПК21-200
Максимальная мощность на аноде трубки, Вт 900
Максимальное анодное напряжение, кВ 200
Максимальный анодный ток, мА 5
Диапазон установки анодного напряжения, кВ 70–200
Диапазон установки анодного тока, мА 1–5
Диапазон установки времени экспозиции, сек. 1–998
Дискретность установки анодного напряжения, кВ 1,0
Дискретность установки анодного тока, мА 0,01
Дискретность установки времени экспозиции, сек. 1
Угол выхода пучка излучения 40° × 60°
Питание сеть переменного тока 220 В, 50±1 Гц
Мощность, потребляемая от сети, Вт, не более 1300
Габаритные размеры, мм, не более:
блок излучателя (БИ)
свинцовая заглушка
блок питания и управления (БПУ)
пульт дистанционного управления (ПДУ)
футляр транспортный БИ
футляр транспортный БПУ
Ø240 × 920
60 × 130
470 × 405 × 215
175 × 110 × 45
940 × 240 × 240
530 × 470 × 280
Длина кабеля соединительного БИ — БПУ, м 10
Длина кабеля ПДУ, м 50
Масса, кг:
блок излучателя (БИ)
свинцовая заглушка
блок питания и управления (БПУ)
ПДУ с кабелем 50 м
кабель соединительный БИ — БПУ 10 м
футляр транспортный БИ
футляр транспортный БПУ
кабель сетевого питания
20,3
0,7
9,5
2,3
3,0
9,3
8,0
0,25
Сверили комплектацию
с паспортом производителя. Всё верно!

Дата проверки: 07.07.2022
Комплектация актуальна: июль 2022
Наименование Количество
Блок излучателя (моноблок со свинцовой заглушкой) (БИ) 1 шт.
Блок питания и управления (БПУ) 1 шт.
Пульт дистанционного управления (ПДУ) 1 шт.
Кабель соединительный БИ — БПУ 1 шт.
Кабель ПДУ 1 шт.
Кабель сетевого питания с евровилкой 1 шт.
Транспортный футляр для хранения и транспортировки БИ 1 шт.
Транспортный футляр для хранения и транспортировки БПУ и БИ с кабелями 1 шт.
Комплект ЗИП (предохранитель 10А — 2 шт., предохранитель 5А — 1 шт.) 1 компл.
Комплект документации на изделие 1 компл.

Инструкции по эксплуатации рентгеновских аппаратов РПД-200 С

Приложение к инструкции по эксплуатации аппаратов серии РПД С. Изменения в работе пульта дистанционного управления (ПДУ)

Все рентгеновские аппараты серии РПД С, выпущенные с 1 июня 2023 года, оснащены функцией задержки старта. Время задержки устанавливается в диапазоне от 0 до 600 секунд. Для рентгеновских аппаратов, выпущенных до 1 июня 2023 года, ПО обновляется бесплатно. Для этого достаточно прислать изготовителю пульт дистанционного управления.
