Цифровой толщиномер покрытий Elcometer 456
Назначение
Elcometer 456 — портативный прибор неразрушающего контроля, предназначенный для измерения толщины диэлектрических неметаллических покрытий (лак, краска, грунтовка, пластик) на металлических основаниях. Востребован во многих отраслях: гражданское и промышленное строительство, нефтегазовая и энергетическая сферы, автомобильная промышленность, коммунальное хозяйство. Находит свое применение в испытательных лабораториях, на металлообрабатывающих и приборостроительных предприятиях. Внесен в Госреестр средств измерений РФ (№ 57137-14).
Принцип действия
Толщиномеры Elcometer 456 отличаются высоким уровнем точности и позволяют проводить измерения практически на любом металлическом основании, магнитном или немагнитном. Принцип действия толщиномеров основан на магнитном и вихретоковом методах контроля. Конструктивно они состоят из электронного блока и датчика. С панели электронного блока производится управление прибором, на дисплей выводятся результаты измерений. В датчике может применяться магнитный, вихретоковый метод или оба метода одновременно. В зависимости от этого толщиномеры Elcometer 456 могут быть нескольких типов.
- Тип F — работает на магнитных основаниях.
- Тип N — работает на немагнитных основаниях.
- Тип FNF — универсальный прибор, работает и на магнитных, и на немагнитных основаниях.

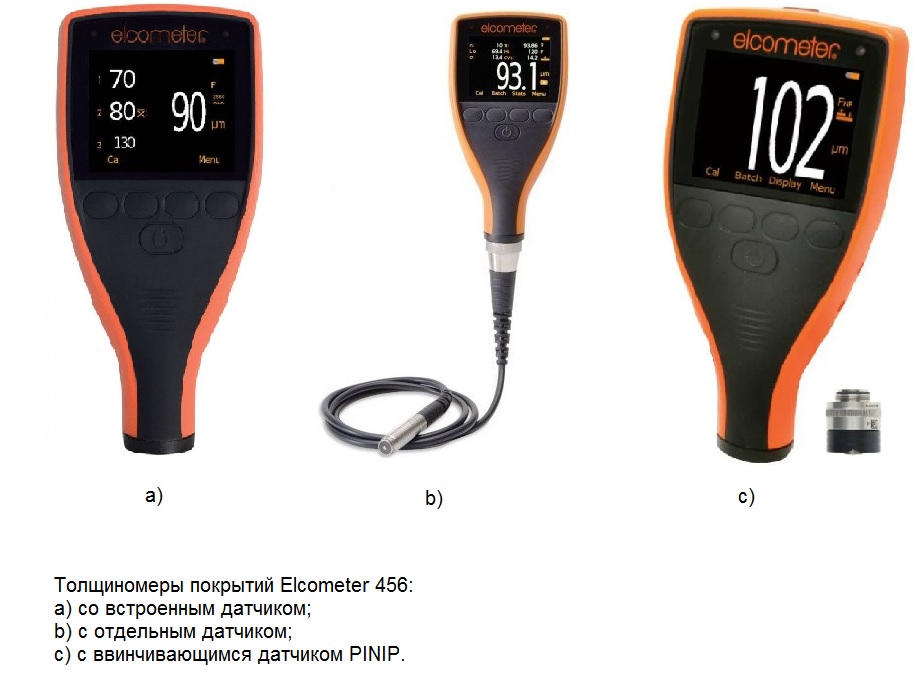

Конструктивное исполнение толщиномера
Толщиномер Elcometer 456 может иметь три варианта конструктивного исполнения в зависимости от используемых датчиков:
a) со встроенным датчиком — датчик интегрирован в прибор;
b) с отдельными датчиками — датчик подключается к прибору через кабель, что удобно при контроле покрытий в труднодоступных местах или на изогнутых поверхностях;
c) с ввинчивающимися датчиками PINIPTM — отдельный датчик подключается непосредственно к прибору, образуя с ним единое целое.
Конструктивное исполнение датчиков
Датчики к Elcometer 456 предназначены для разных покрытий и целей; они взаимозаменяемы, поэтому прибор можно укомплектовать несколькими датчиками сразу.
Прямые:
Угловые:

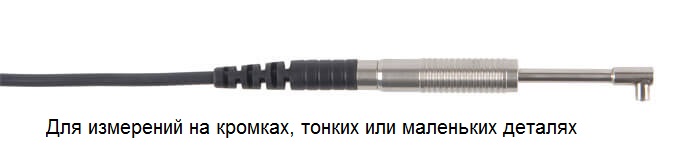

Мини-датчики:

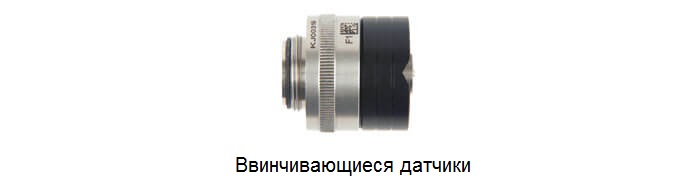

PINIP™:

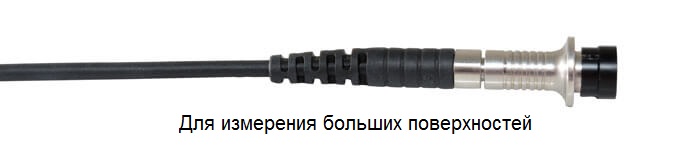

Сканирующие датчики Ultra Scan:

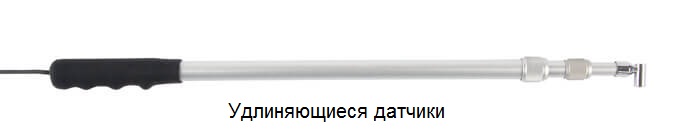

Телескопические:
Водонепроницаемые:

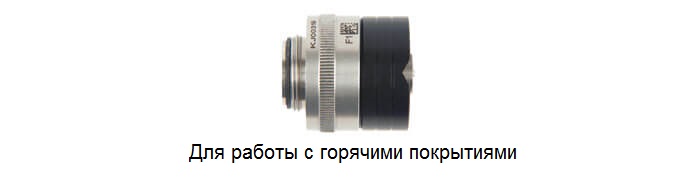

Высокотемпературные:

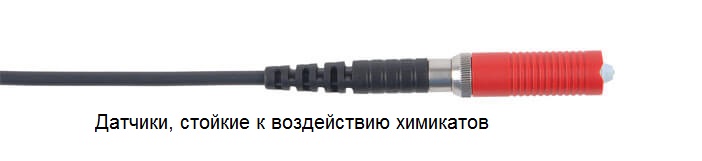

Для анодных покрытий:
Армированные:

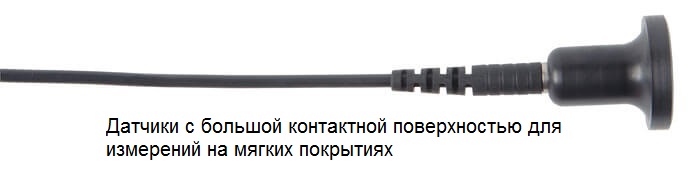

Для мягких покрытий:
Специальные:
Модели приборов
Помимо разных модификаций датчиков доступно несколько моделей электронного блока, отличающихся друг от друга по набору функций:
- Модель B (Basic): базовая функциональность, отображение статистических данных без возможности сохранения результатов измерений.
- Модель S (Standard): отображение статистических данных, возможность сохранения результатов, вывод данных.
- Модель T (Top): отображение статистических данных, функция буквенно-цифрового обозначения групп, расширенная память для сохранения результатов, вывод данных, интерфейс Bluetooth.
Калибровка приборов
Толщиномер может быть откалиброван с использованием нескольких различны методов в соответствии с национальными и международными стандартами. Выбор метода калибровки зависит от измеряемого основания: калибровка по одной точке, гладкая (с помощью эталонной пленки), по двум точкам, заводская, смещение ноля и авто-калибровка (для моделей S и T). Во избежание случайного изменения значений калибровки в меню прибора предусмотрена функция ее блокировки.
Ключевые особенности приборов
- Диапазон измерений 0–1500 мкм, точность измерений до ±1% (±2,5 мкм).
- Высокая скорость измерений (до 70 считываний в минуту).
- Возможность измерения покрытий толщиной до 31 мм.
- Простое, интуитивно-понятное меню на более чем 25 языках, включая русский.
- Контрастный цветной ЖК-дисплей с автоповоротом отображаемой информации.
- Дисплей устойчив к царапинам и воздействию растворителей, поэтому прибор может использоваться в условиях агрессивной среды.
- Прибор ударопрочен и обладает степью пыле- и влагозащищенности IP
- Встроенный датчик освещения с функцией автоматической настройки яркости экрана.
- Режим дополнительного освещения.
- Возможность обновления прошивки прибора при помощи ПО ElcoMaster 2.0 (требуется подключение к Интернету).
- Работает от двух батареек АА.
Для экономии заряда батарей в приборе также предусмотрена функция автовыключения: если не использовать его больше 5 минут, прибор автоматически выключится. Отключить эту функцию можно через Меню.
Особенности отдельных моделей Elcometer 456
|
Особенности
|
Модель B
|
Модель S
|
Модель T
|
|
Экранная статистика:
Количество измерений, η
Среднее значение, x
Стандартное отклонение, σ
Наибольшее значение, hi
Наименьшее значение, lo
Коэффициент вариации, COV
Значение индекса Elcometer, EIV
Номинальная толщина сухой пленки, НТСП
Стандарт IMO PSPC, %>НТСП, %>90
|
✓
✓
✓
✓
✓
✓
✓
—
—
|
✓
✓
✓
✓
✓
✓
✓
✓
✓
|
✓
✓
✓
✓
✓
✓
✓
✓
✓
|
|
Установка верхнего и нижнего пределов измерений
|
—
|
✓
|
✓
|
|
Программное обеспечение ElcoMaster 2.0 и кабель USB для выгрузки данных на ПК
|
опция
|
✓
|
✓
|
|
Тестовый сертификат производителя
|
✓
|
✓
|
✓
|
|
Модели со встроенным датчиком:
Автоматическое включение при установке на образец
|
✓
|
✓
|
✓
|
|
Типы датчиков
|
F, N, FNF
|
F, N, FNF
|
F, N, FNF
|
|
Диапазон измерений
|
0–13 мм
|
0–13 мм
|
0–13 мм
|
|
Модели с выносными датчиками:
Автоматическое распознавание датчика
|
✓
|
✓
|
✓
|
|
Типы датчиков
|
F, N, FNF
|
F, N, FNF
|
F, N, FNF
|
|
Диапазон измерений
|
0–31 мм
|
0–31 мм
|
0–31 мм
|
|
Память прибора, количество сохраняемых результатов измерений
|
последние 5
|
1500
|
15000
|
|
Просмотр результатов в группах памяти в виде графиков
|
—
|
✓
|
✓
|
|
Просмотр, очистка и удаление групп памяти
|
—
|
✓
|
✓
|
|
Копирование групп и данных калибровки
|
—
|
—
|
✓
|
|
Режим звукового напоминания: ежедневный (е), с интервалом (и)
|
—
|
е
|
и
|
Каталог моделей Elcometer 456 со встроенными датчиками
|
Модель
|
Описание
|
Диапазон измерения
|
Код
|
|
Basic
|
Тип F, модель Basic, 1 диапазон измерения
|
0—1500мкм
|
А456FBI1
|
|
Тип F, модель Basic, 2 диапазон измерения
|
0—5мм
|
А456FBI2
|
|
Тип F, модель Basic, 1-2 диапазон измерения (высокое разрешение)
|
0—5мм
|
А456FBI12
|
|
Тип F, модель Basic, 3 диапазон измерения
|
0—13мм
|
А456FBI3
|
|
Тип N, модель Basic
|
0—1500мкм
|
А456NBI1
|
|
Тип FNF, модель Basic
|
0—1500мкм
|
А456FNFBI1
|
|
Standard
|
Тип F, модель Standard, 1 диапазон измерения
|
0—1500мкм
|
А456FSI1
|
|
Тип F, модель Standard, 2 диапазон измерения
|
0—5мм
|
А456FSI2
|
|
Тип F, модель Standard, 1-2 диапазон измерения (высокое разрешение)
|
0—5мм
|
А456FSI12
|
|
Тип F, модель Standard, 3 диапазон измерения
|
0—13мм
|
А456FSI3
|
|
Тип N, модель Standard
|
0—1500мкм
|
А456NSI1
|
|
Тип FNF, модель Standard
|
0—1500мкм
|
А456FNFSI1
|
|
Top
|
Тип F, модель Top, 1 диапазон измерения
|
0—1500мкм
|
А456FTI1
|
|
Тип F, модель Top, 2 диапазон измерения
|
0—5мм
|
А456FTI2
|
|
Тип F, модель Top, 1-2 диапазон измерения (высокое разрешение)
|
0—5мм
|
А456FTI12
|
|
Тип F, модель Top, 3 диапазон измерения
|
0—13мм
|
А456FTI3
|
|
Тип N, модель Top
|
0—1500мкм
|
А456NTI1
|
|
Тип FNF, модель Top
|
0—1500мкм
|
А456FNFTI1
|
Каталог моделей Elcometer 456 с выносными датчиками
| |
Модель B
|
Модель S
|
Модель T
|
|
Тип F
|
A456CFBS
|
A456CFSS
|
A456CFTS
|
|
Тип N
|
A456CNBS
|
A456CNSS
|
A456CNTS
|
|
Тип FNF
|
A456CFNFBS
|
A456CFNFSS
|
A456CFNFTS
|
Обратите внимание, что датчики для данных моделей заказываются отдельно. С полным каталогом датчиков можно ознакомиться по ссылке.
Примеры заказов
Толщиномер ELCOMETER 456, тип F, модель B, встроенный датчик, шкала 1 (0-1500 мкм) (A456CFBI1)
Толщиномер ELCOMETER 456, тип F, модель B, встроенный датчик, шкала 3 (0-13мм) (A456CFBI3)
Толщиномер ELCOMETER 456, тип FNF, модель S, встроенный датчик, шкала 1 (0-1500 мкм) (A456CFNFSI1)
Толщиномер ELCOMETER 456, тип FNF, модель S (A456CFNFSS)
Толщиномер ELCOMETER 456, тип F, модель S (A456CFSS)
