Вакуумные рамки для вакуумно-пузырькового метода течеискания
Вакуумные рамки предназначены для вакуумно-пузырькового метода течеискания. Вакуумные рамки разработаны для поиска дефектов - сквозных течей в сварных соединениях в соответствии с ГОСТ 24054-80, ГОСТ Р 51780-2001, ПНАЭ Г-7-019-89, ПНАЭ Г-7-008-89, другими стандартами и отраслевыми требованиями.
Особенности
Запатентованная технология производства

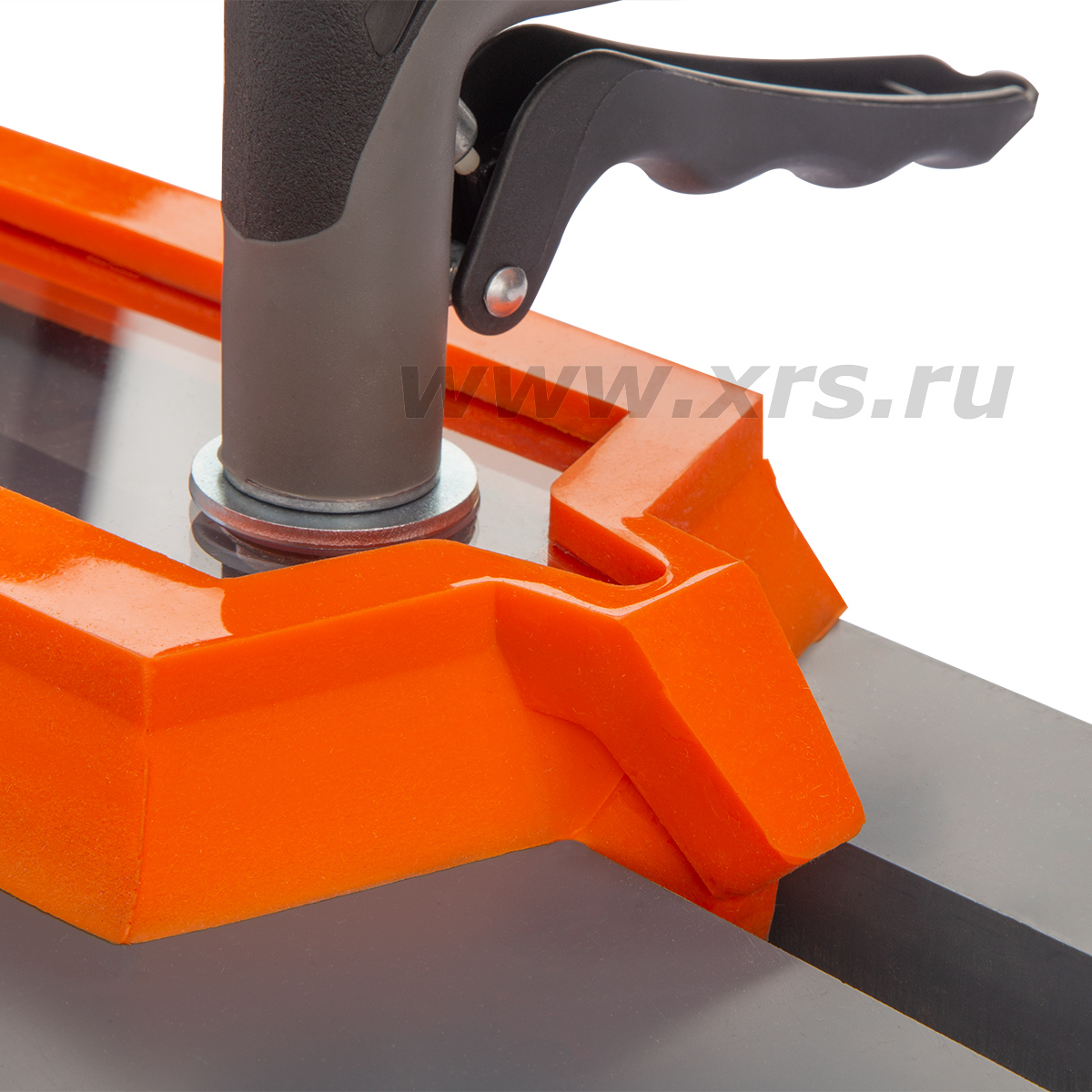

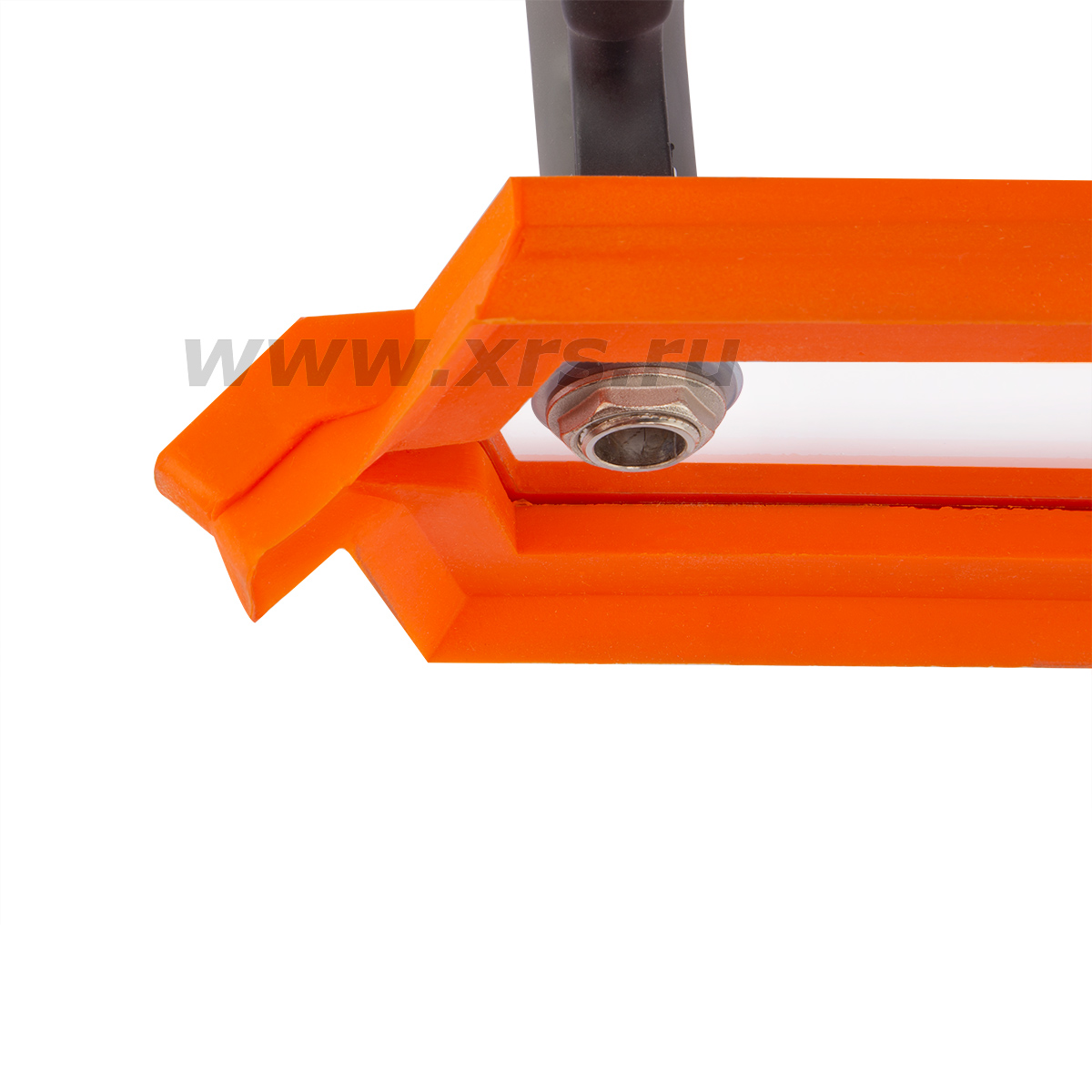

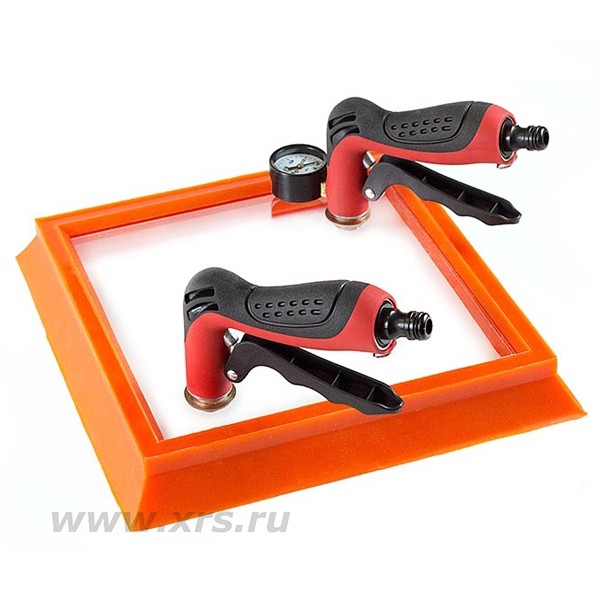

Технология изготовления вакуумных камер запатентована и включает в себя ряд передовых решений. В первую очередь – это отсутствие клеевого слоя в местах прилегания экрана к профилю уплотнителя. Сам профиль представляет собой цельную конструкцию – замкнутый контур без клеевых соединений.
Нет клеевого стыка – нечему рваться при регулярных нагрузках.
Преимущества
- Простота выполнения контроля.
- Контроль объектов на этапе сборки конструкции.
- Контроль герметичности крупногабаритных объектов.
- Контроль объектов с односторонним доступом к поверхности.
- Вакуумными рамками можно контролировать объекты, в которых нельзя создать минимально необходимое избыточное давление пробного газа.
- Минимальные требования к подготовке поверхности объекта контроля, отсутствие дорогостоящих расходных материалов.
- Широкий диапазон рабочих температур*.
- Время проведения контроля 1 метра сварного стыка - не более 30 секунд.
- Пороговая чувствительность способа при контроле вакуумными рамками сопоставима с чувствительностью таких способов, как: способ гелиевого щупа, способ обдува гелием, пневматическим надувом воздуха и способа с использованием люминесцентных проникающих жидкостей.
* - Контроль на герметичность с использованием вакуумно-пузырьковых рамок может выполняться при температурах, соответствующих точкам замерзания / испарения используемых пено-плёночных индикаторов.

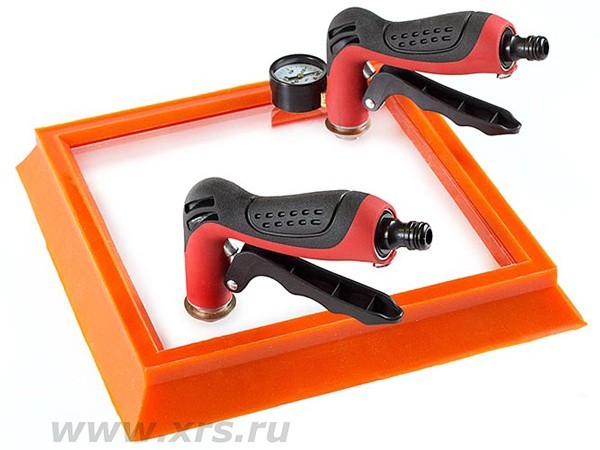

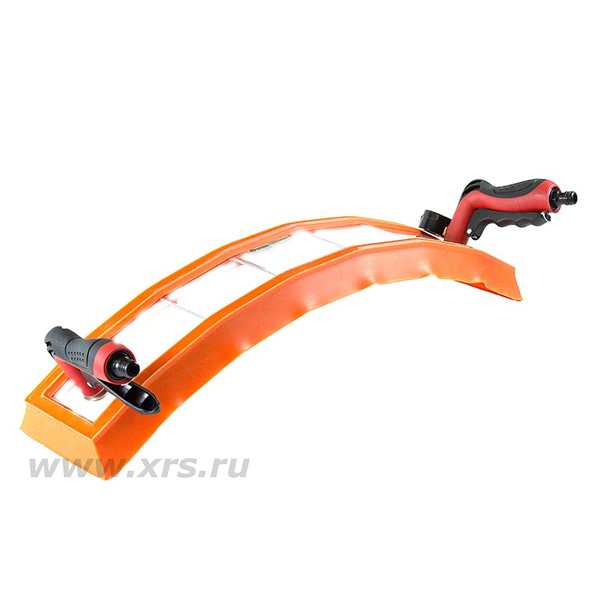

Типы вакуумных рамок*:
|

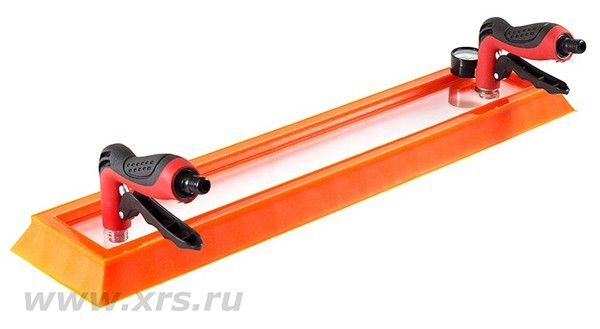

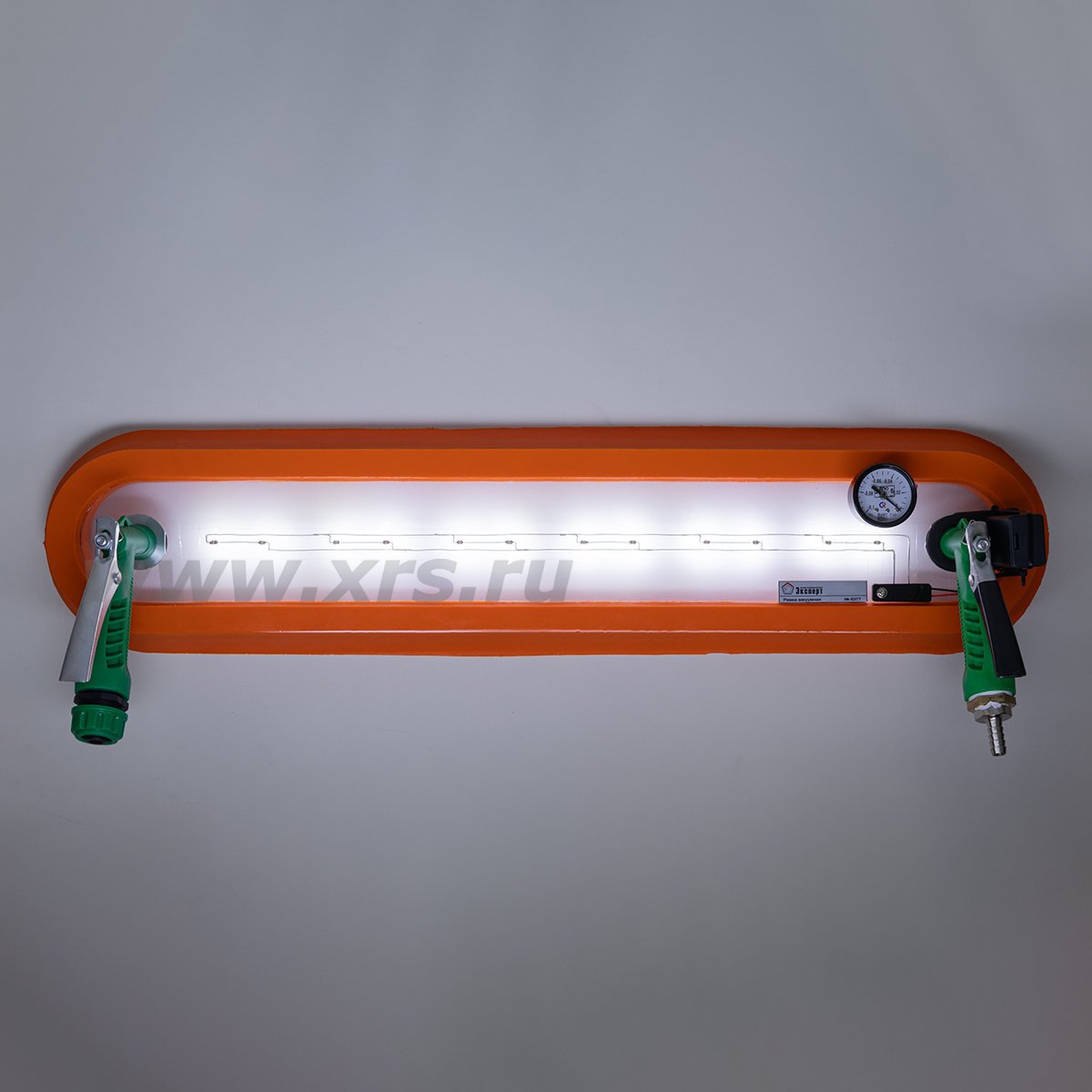

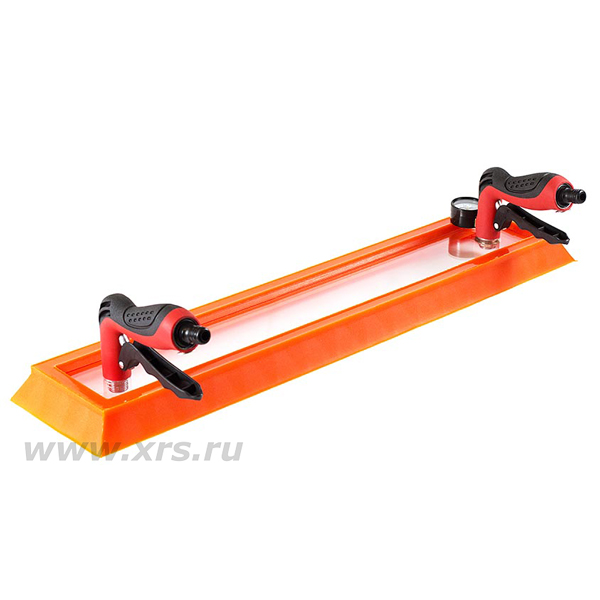

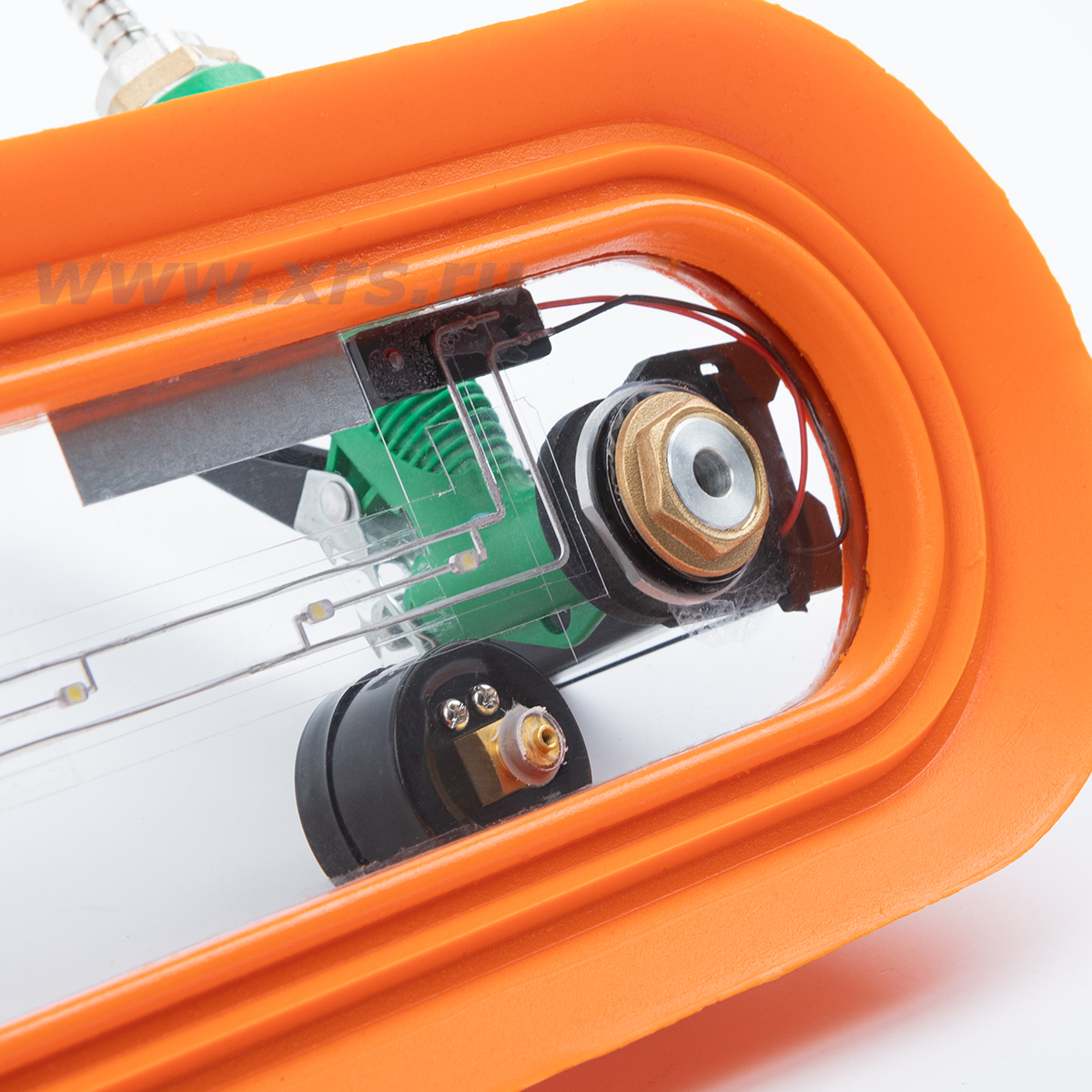

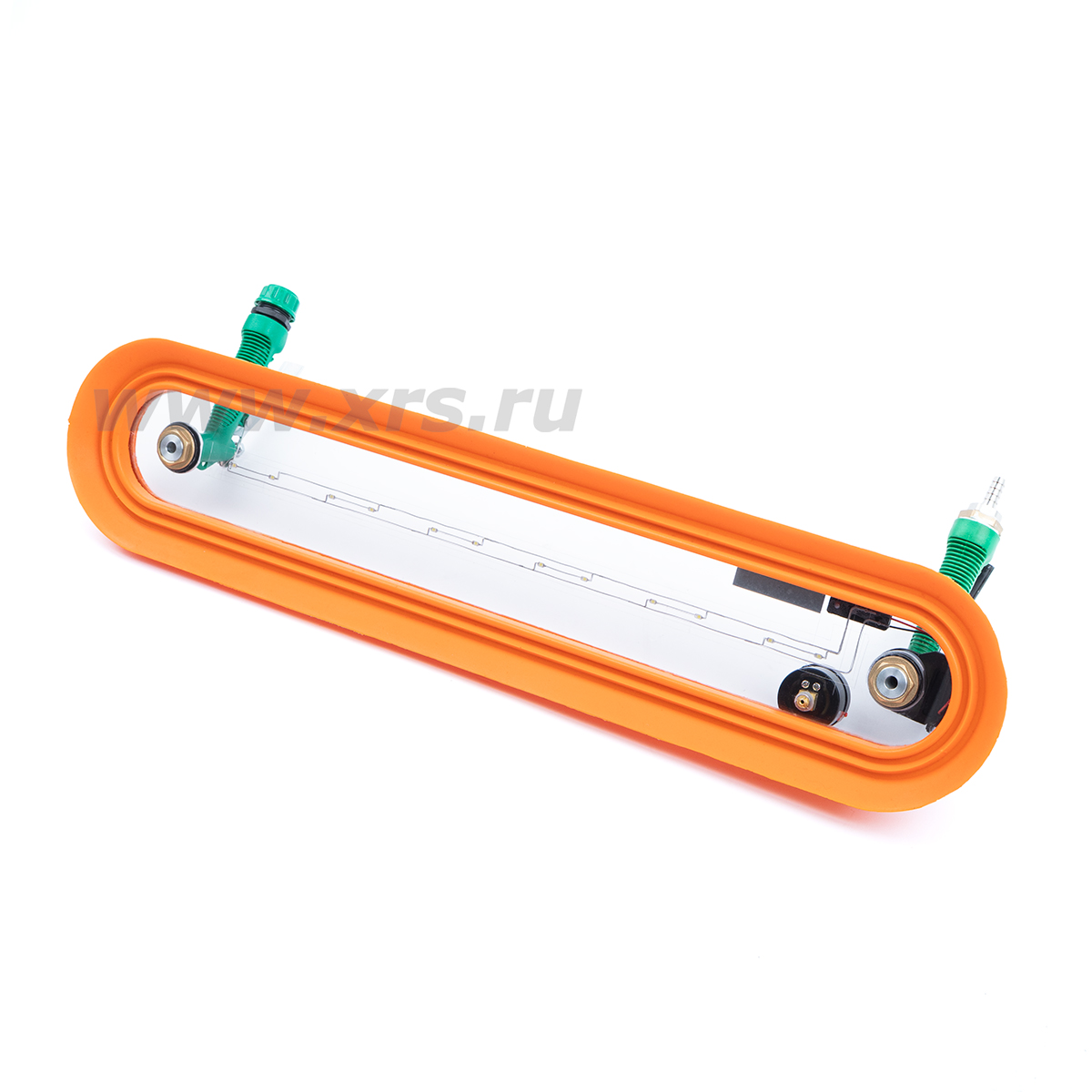

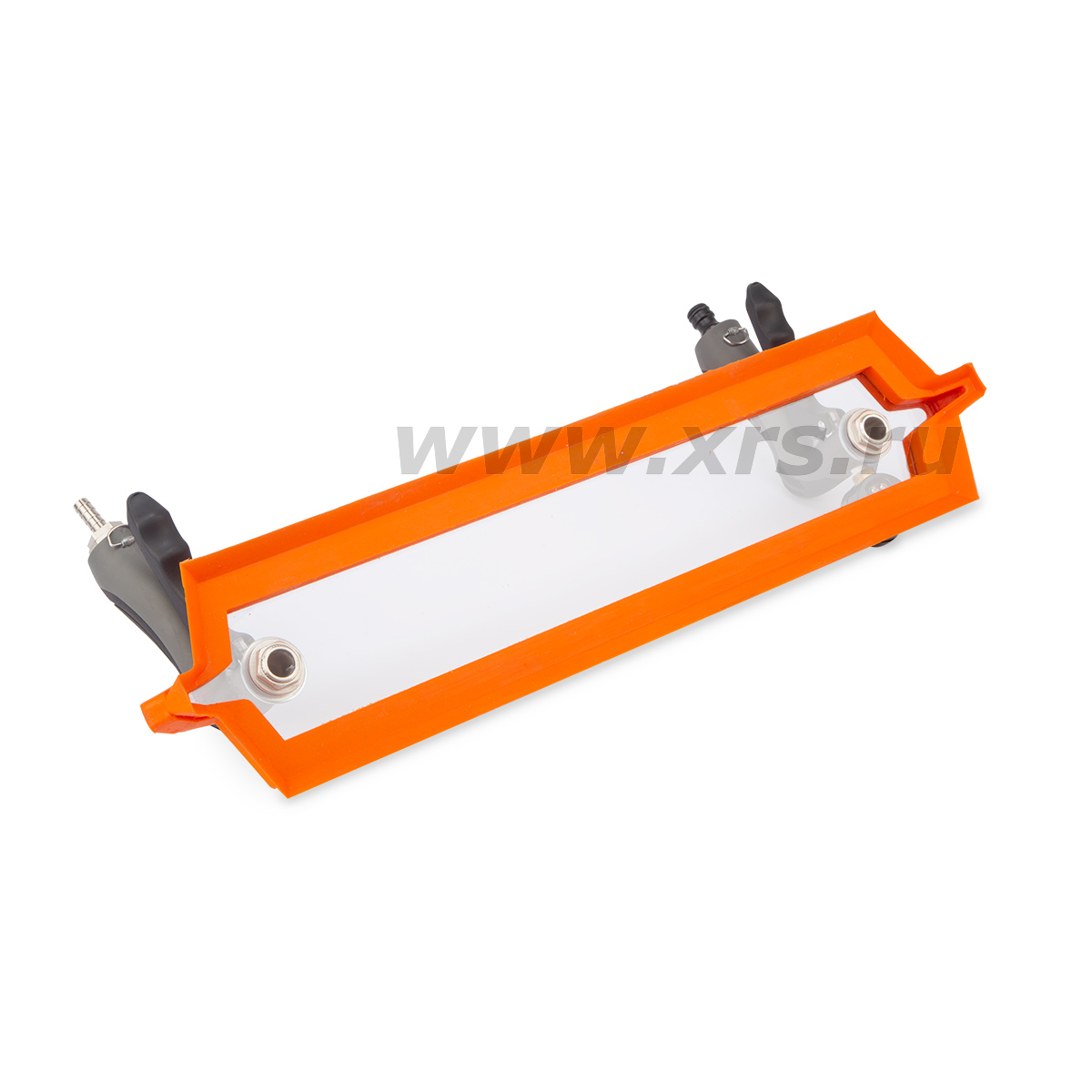

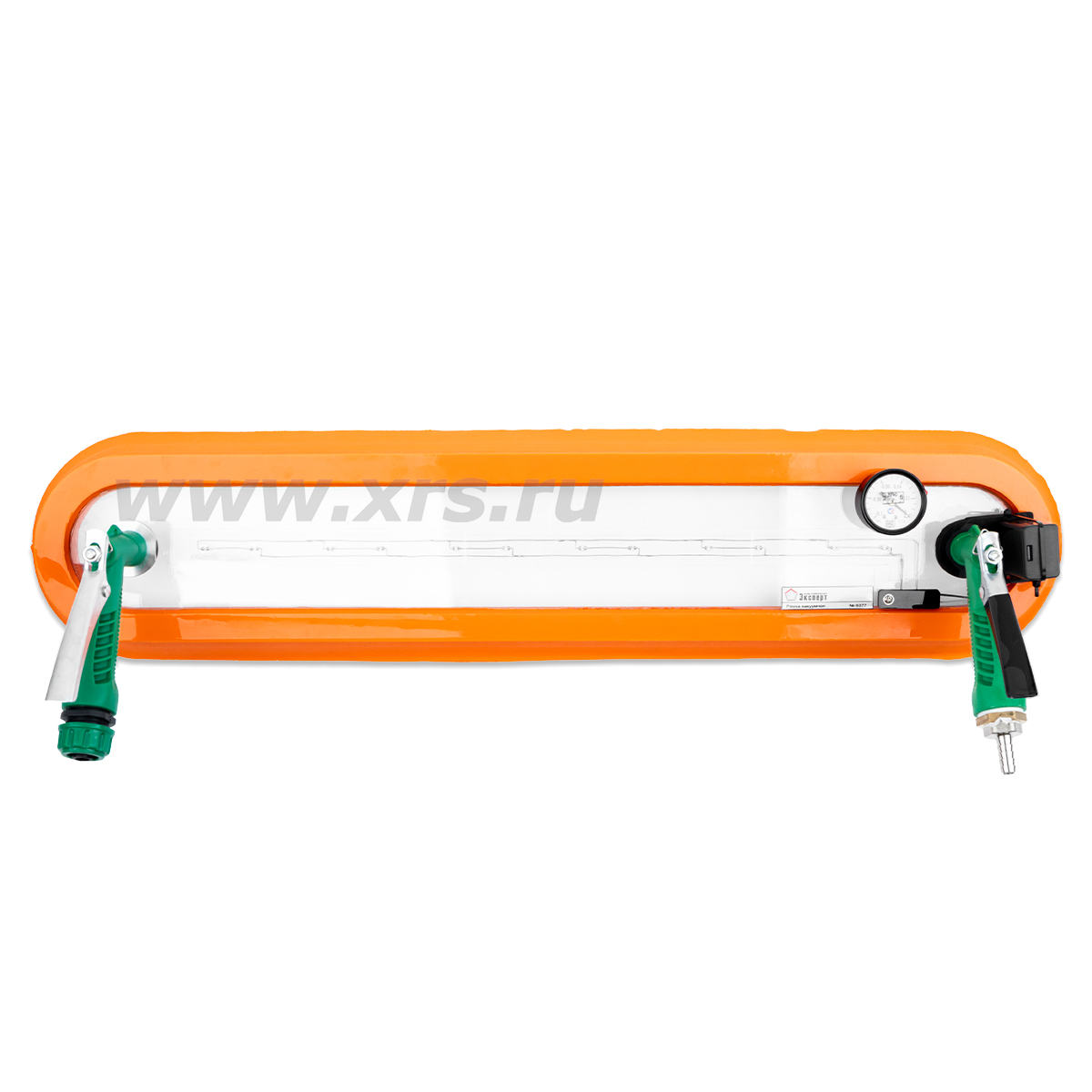

Рамка вакуумная плоская 620 × 80 мм
(для стыковых сварных соединений и плоских поверхностей)
|

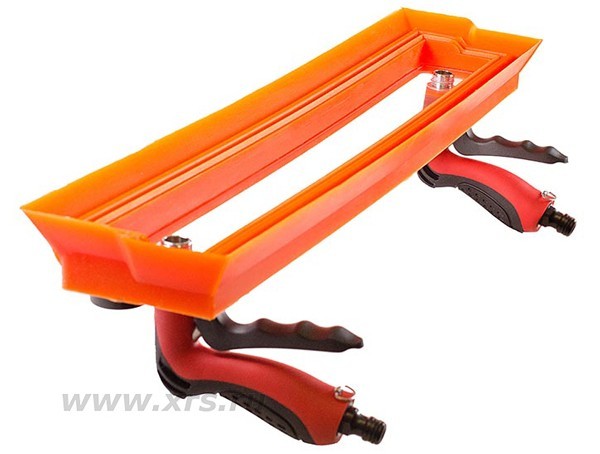

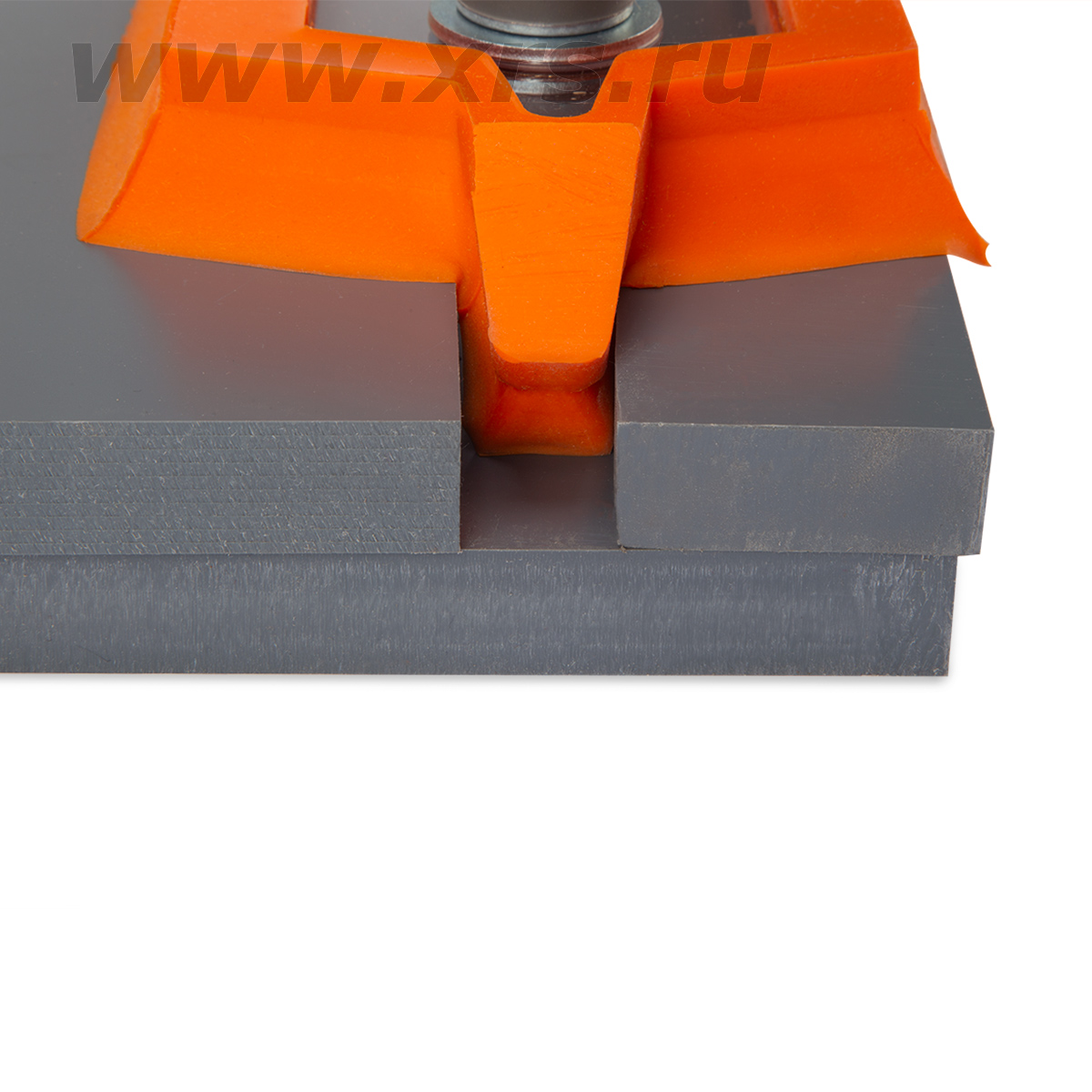

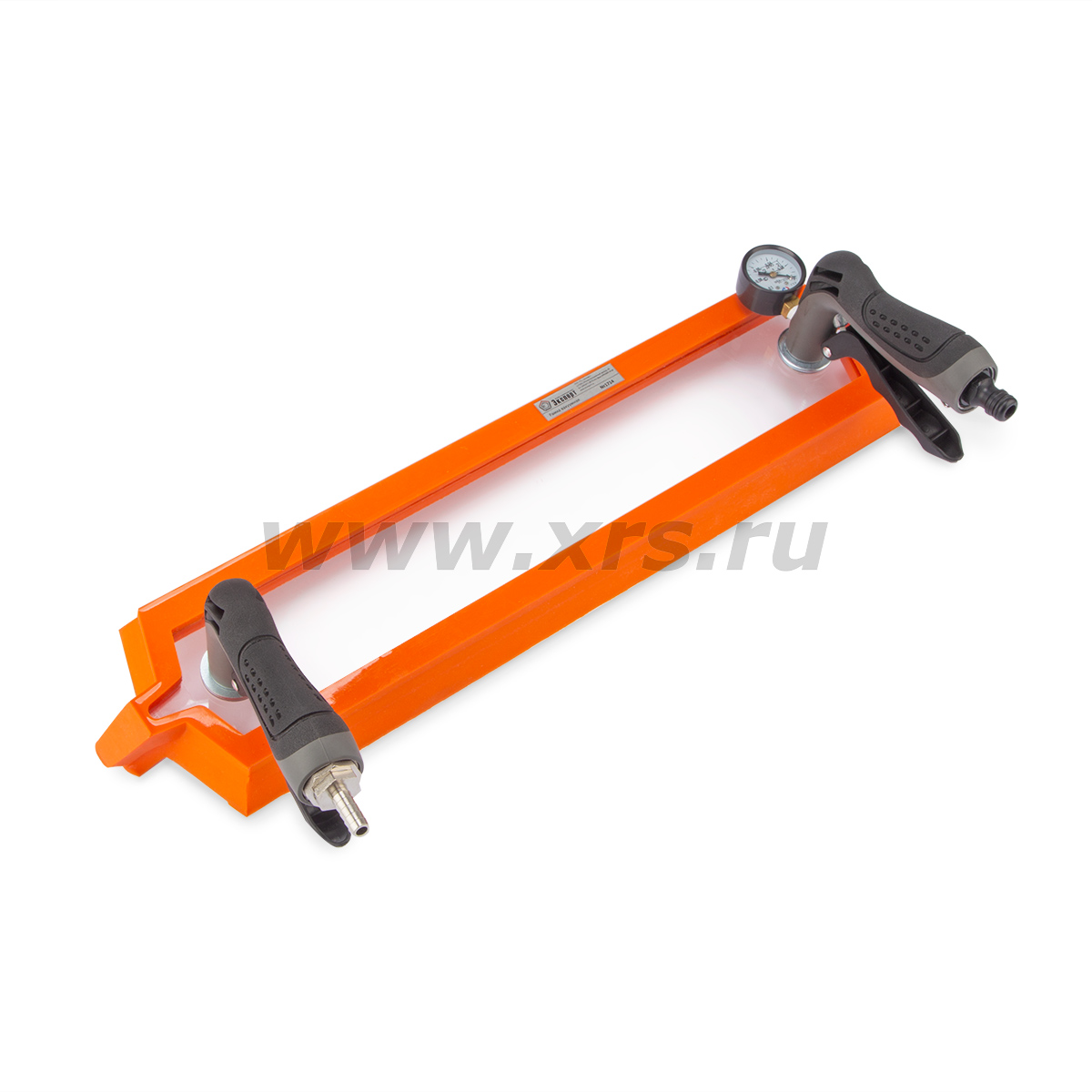

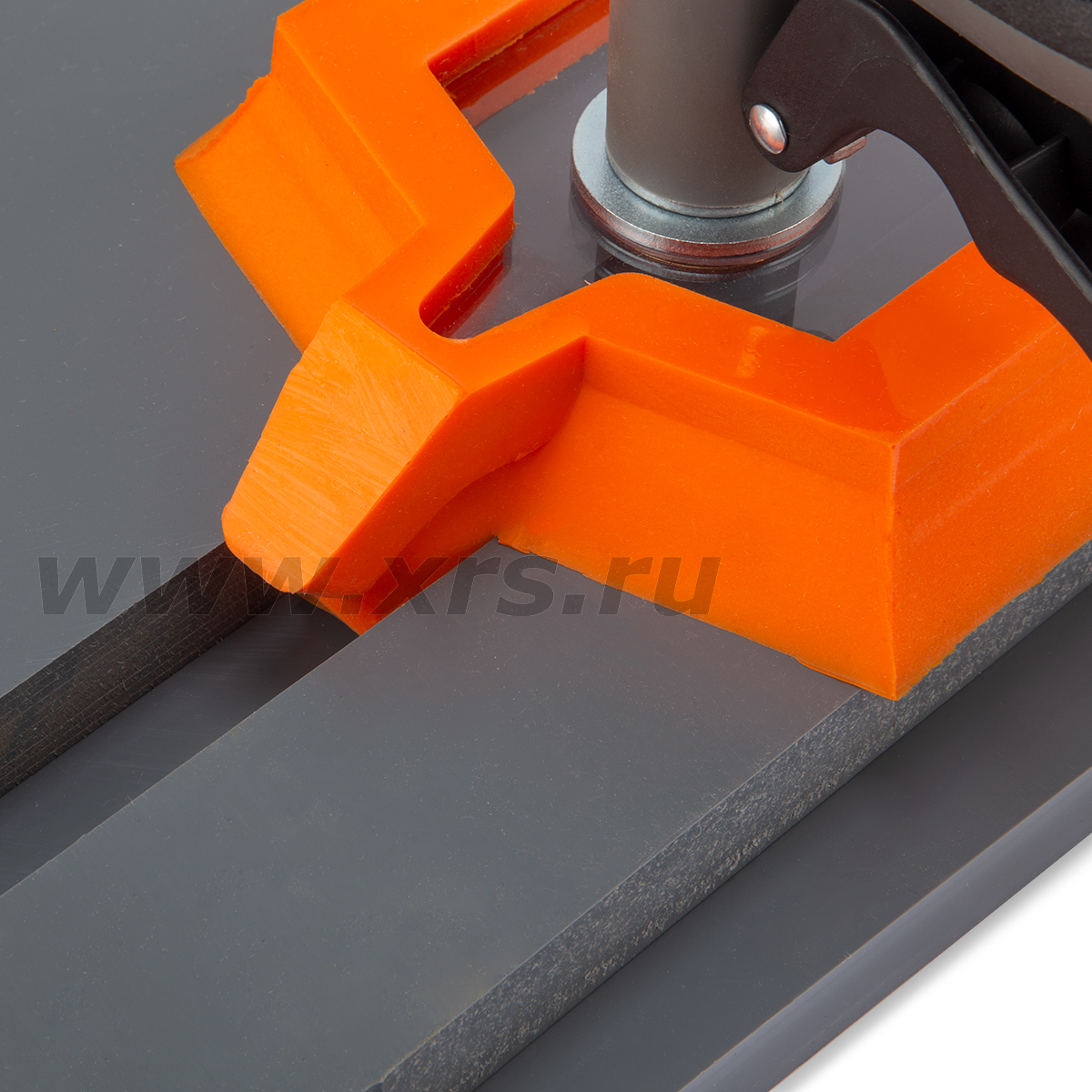

Рамка вакуумная плоская 602 × 62 мм

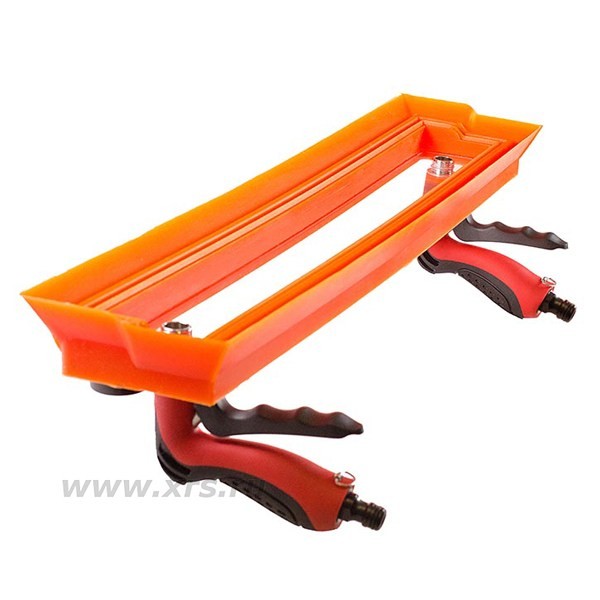

(для нахлёсточный сварных соединений с перепадом 6—10 мм)
|
|

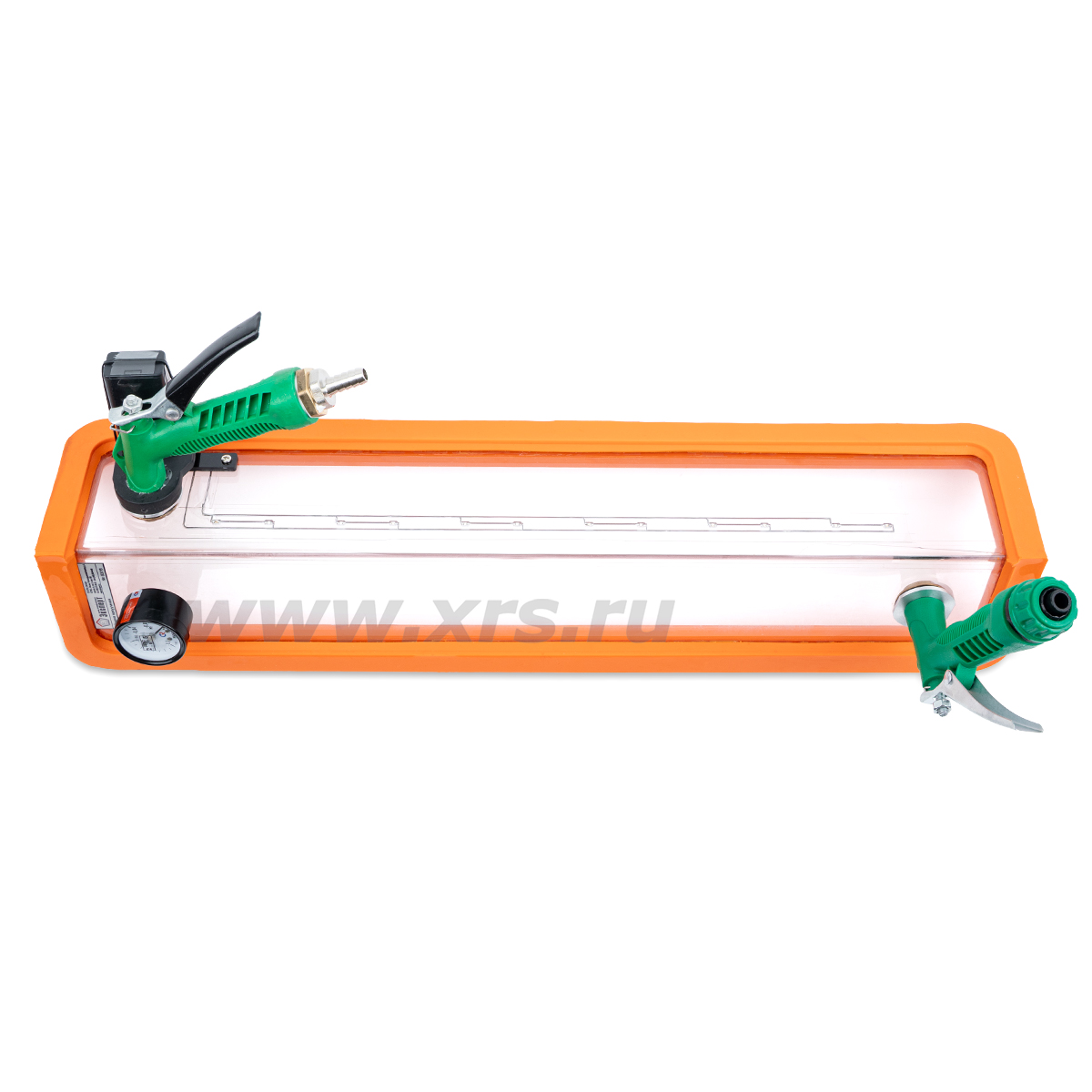

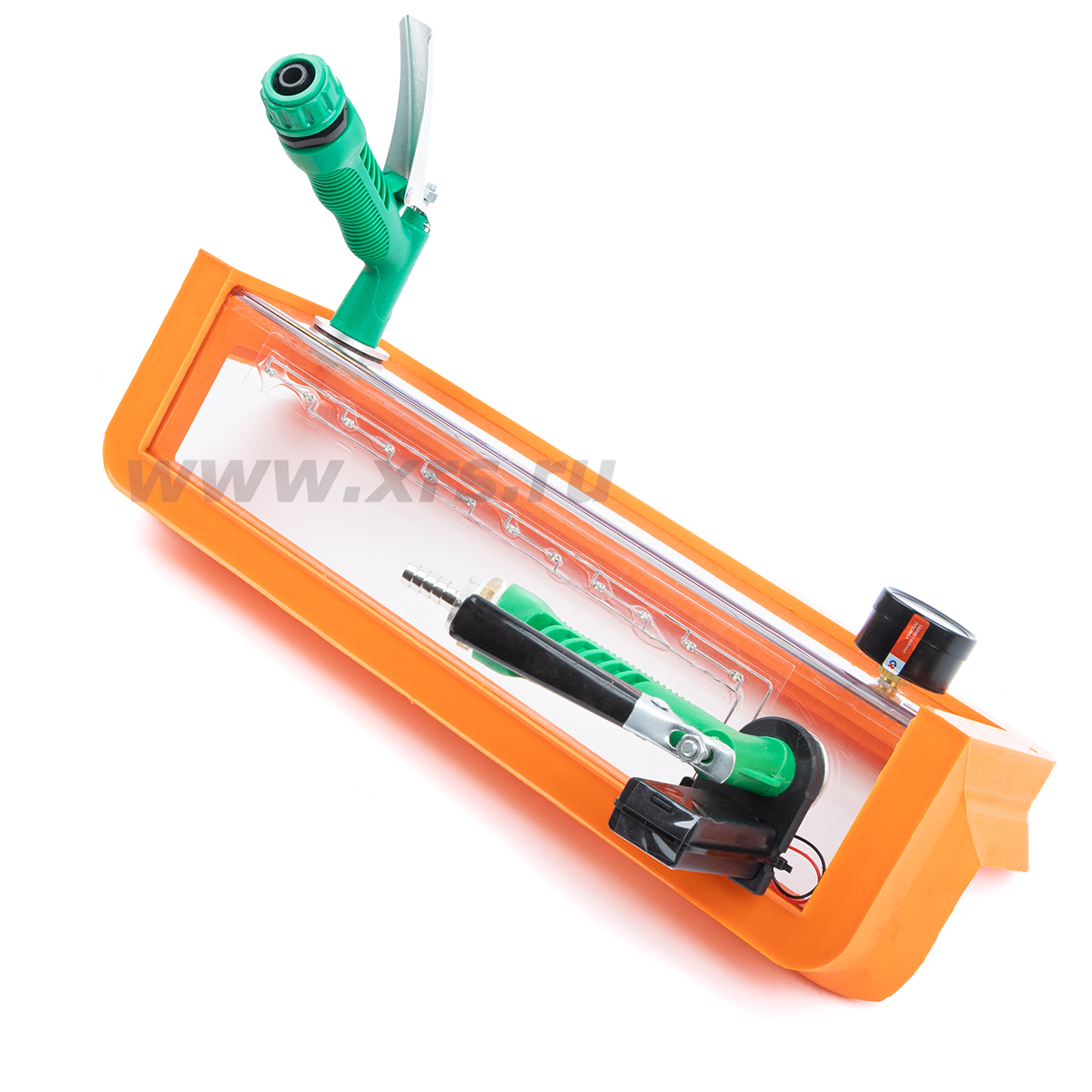

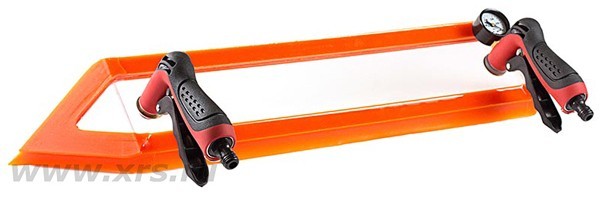

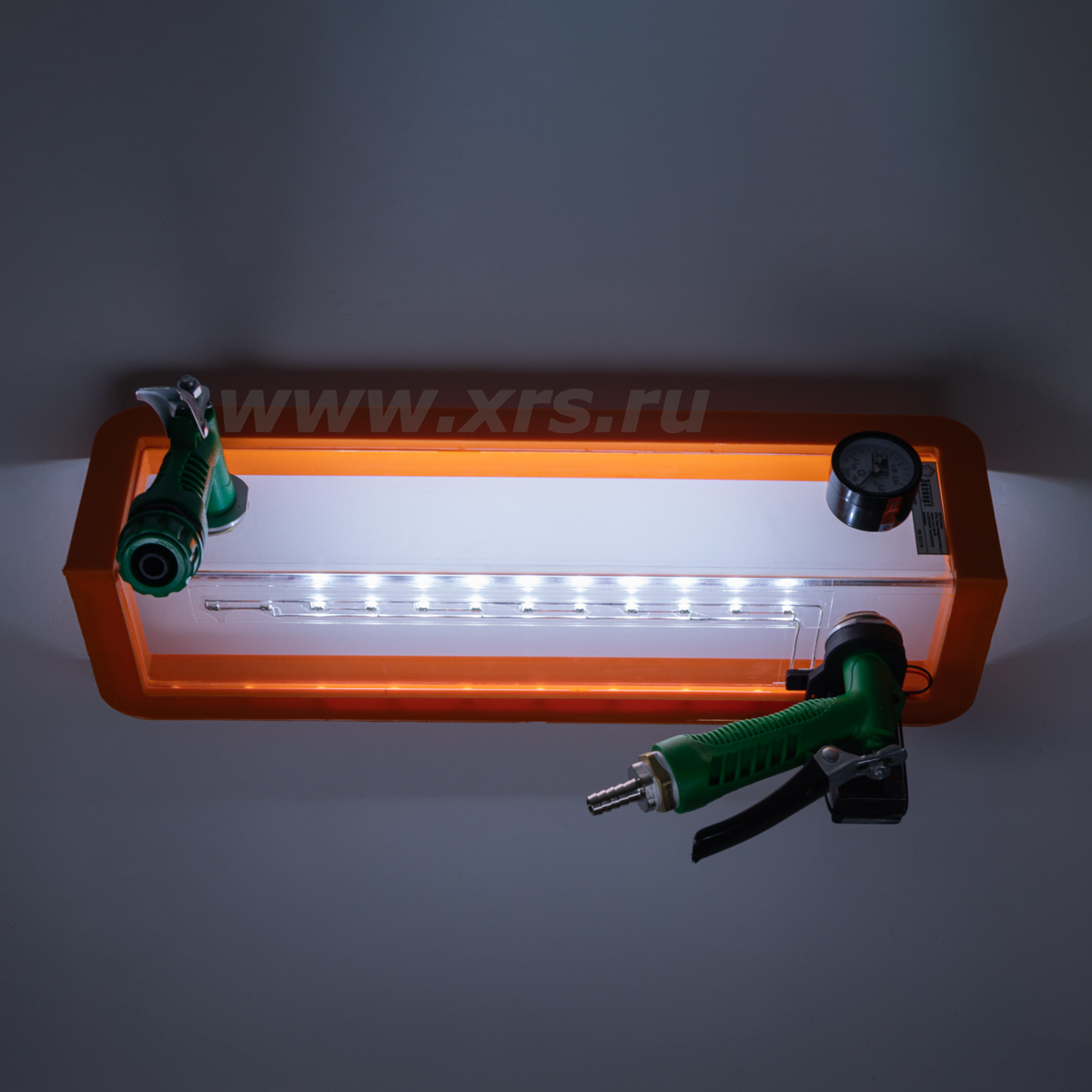

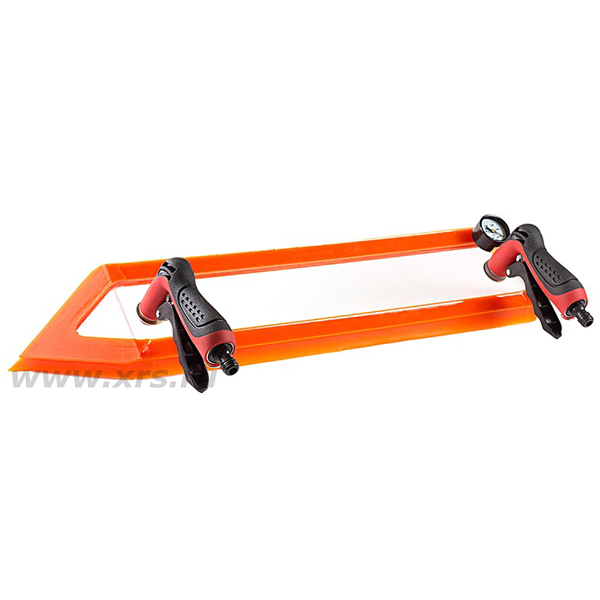

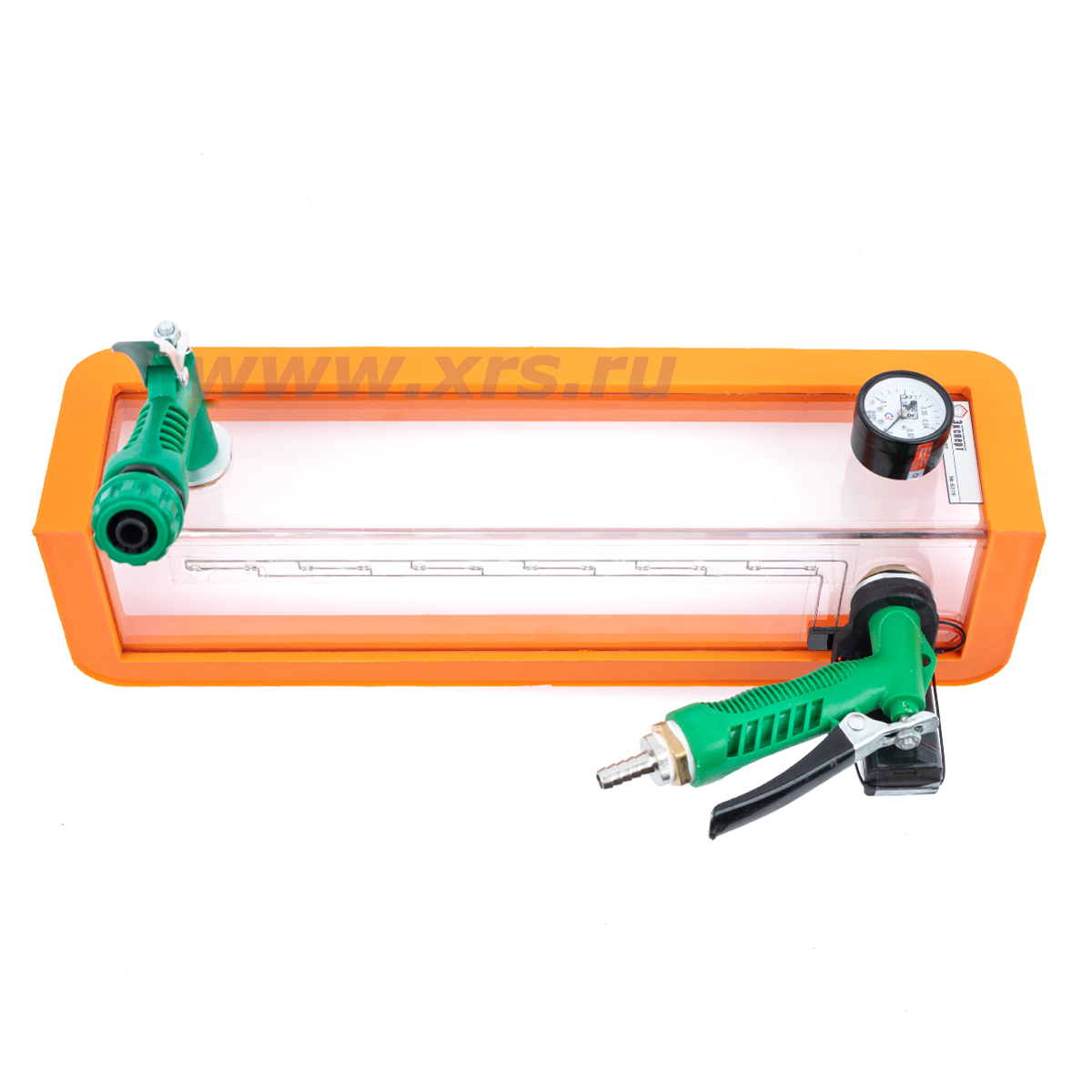

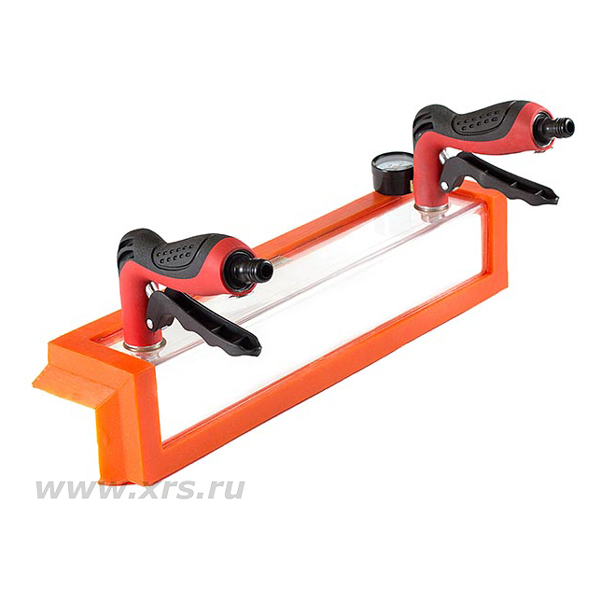

Рамка вакуумная угловая 530 × 75 мм внуттенняя
(для тавровых и угловых сварных соединение, в т. ч. с уторными швами)
|

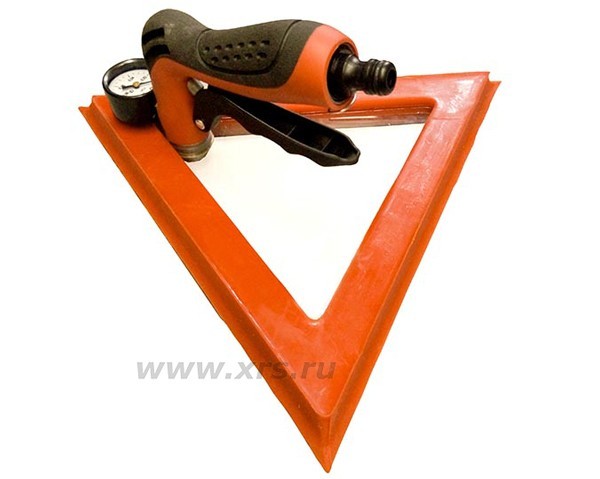

Рамка вакуумная треугольная 195 × 195 × 195 мм
(для внутренних сварных углов из трех плоскостей)
|
|

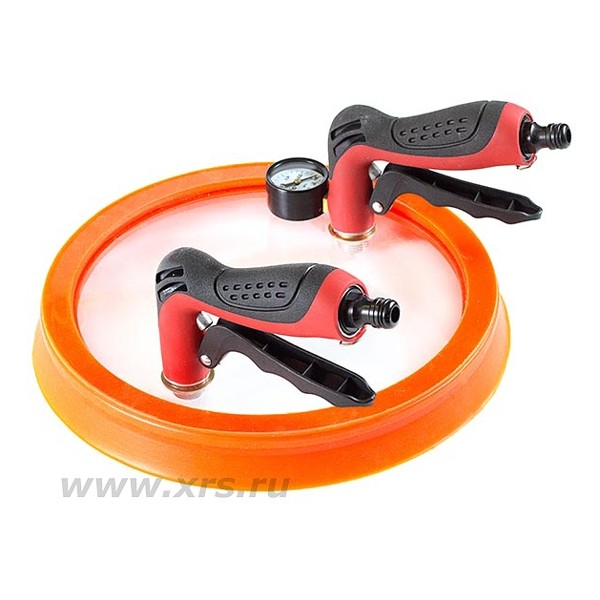

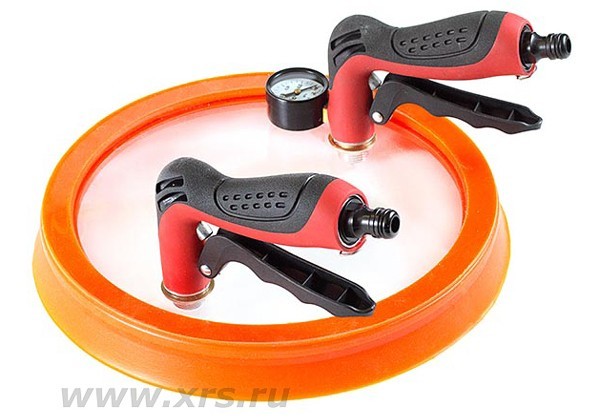

Рамка вакуумная круглая ⌀ 240 мм
(для плоских, выпуклых и вогнутых поверхностей)
|

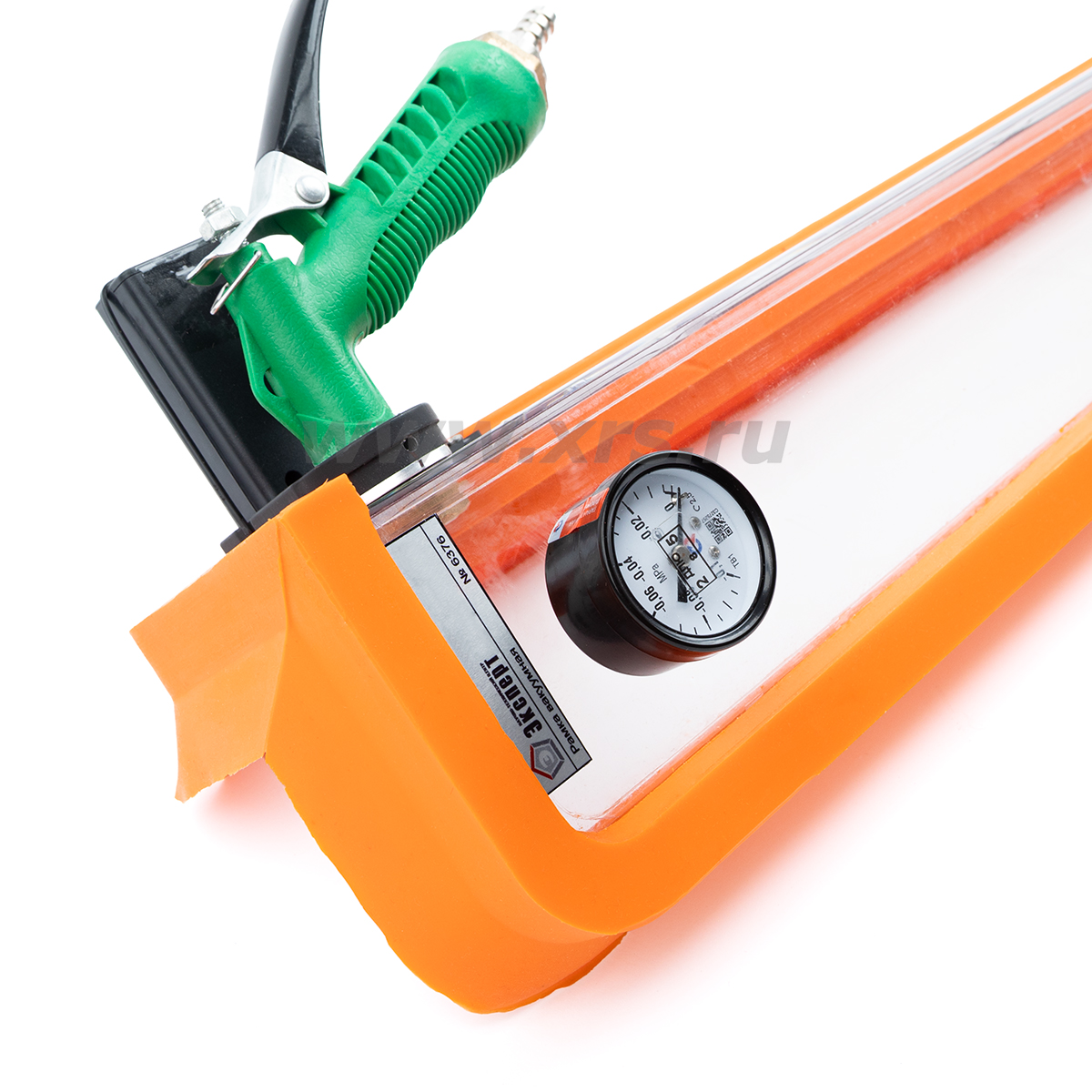

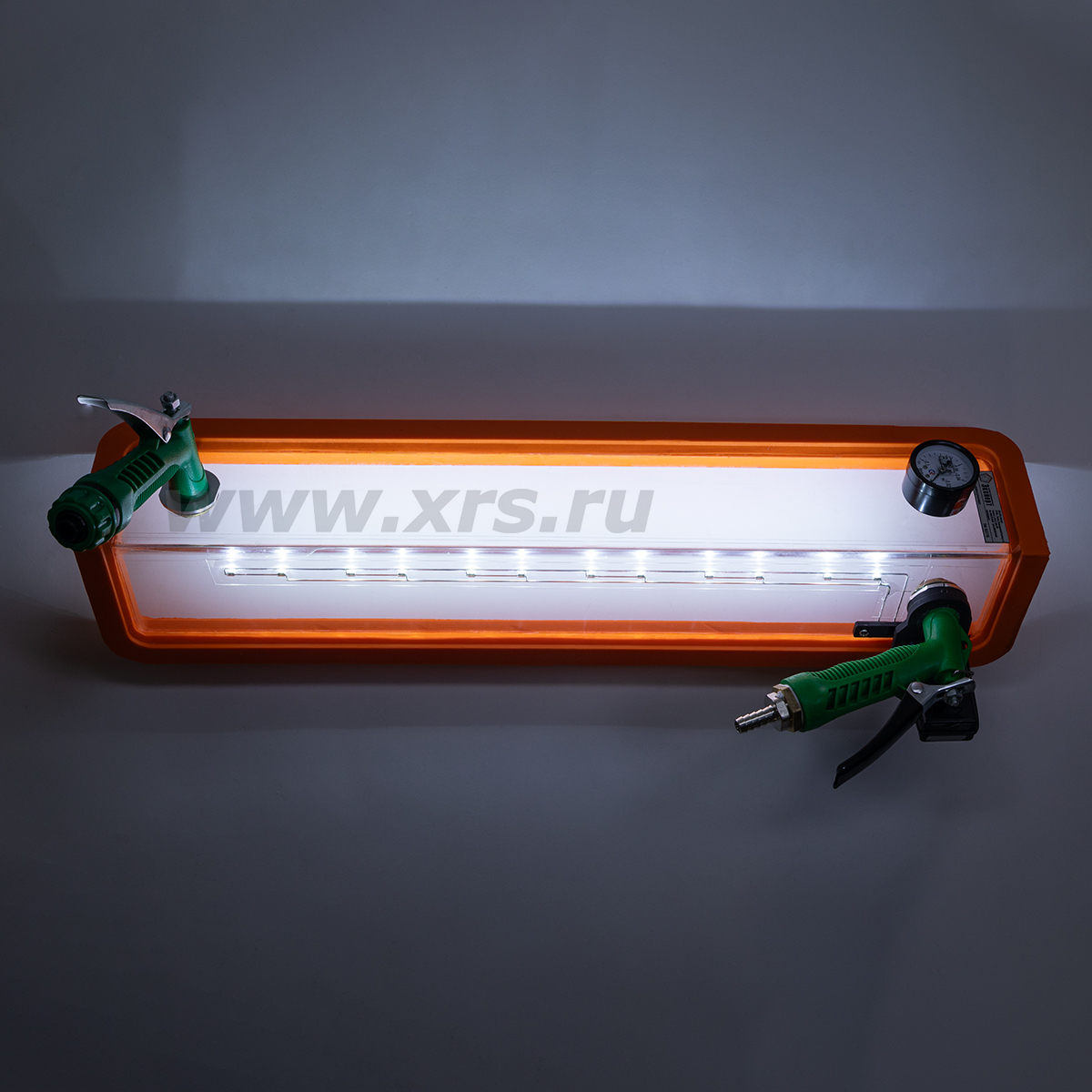

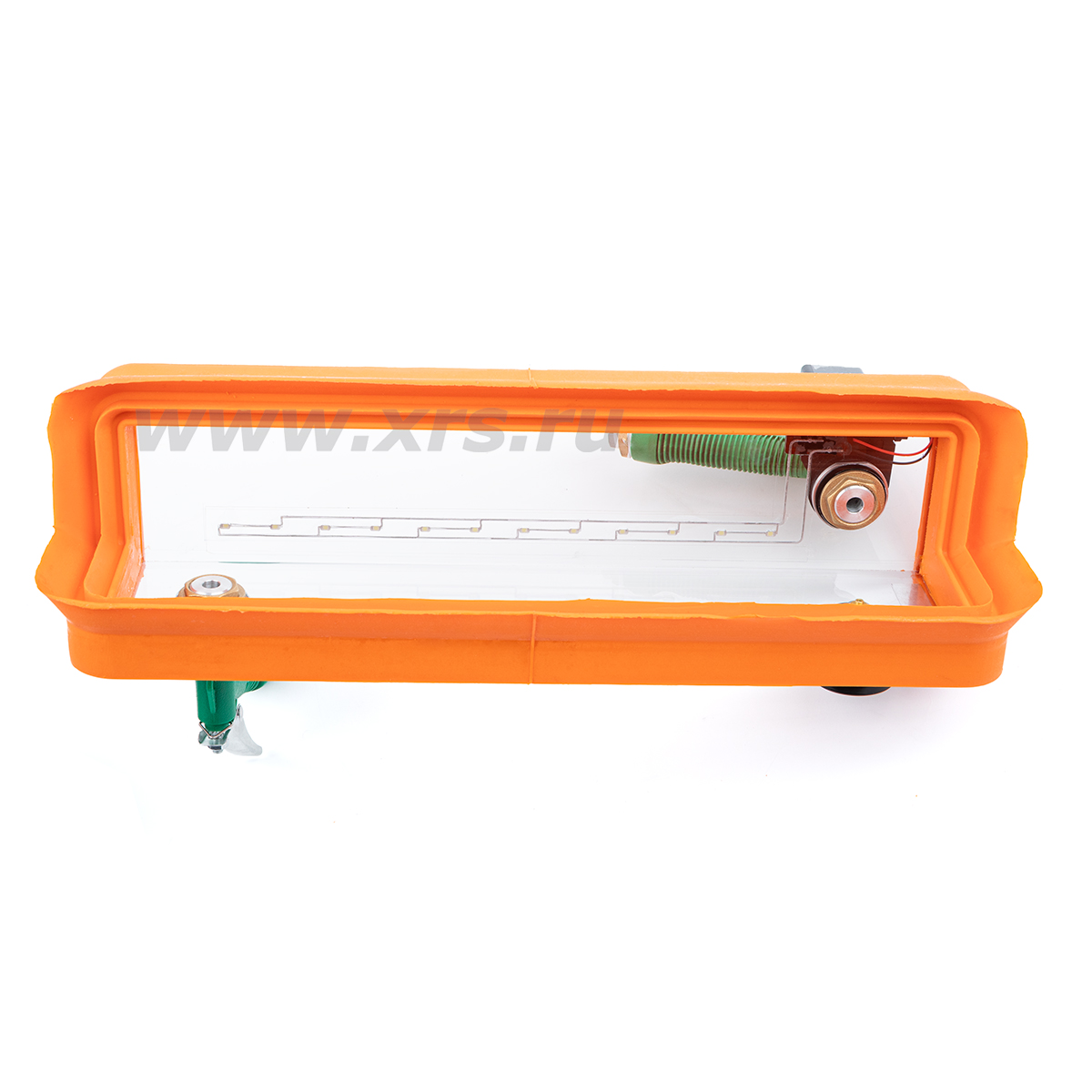

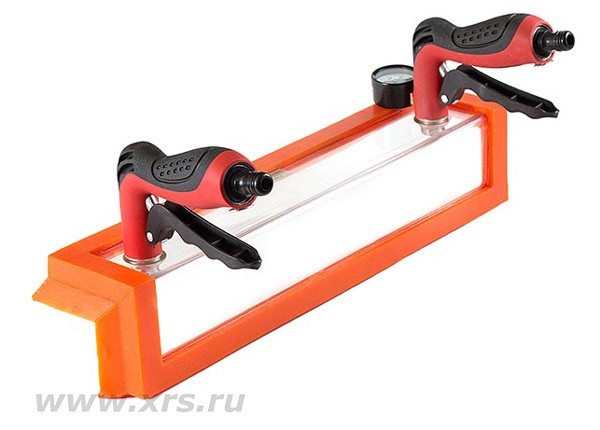

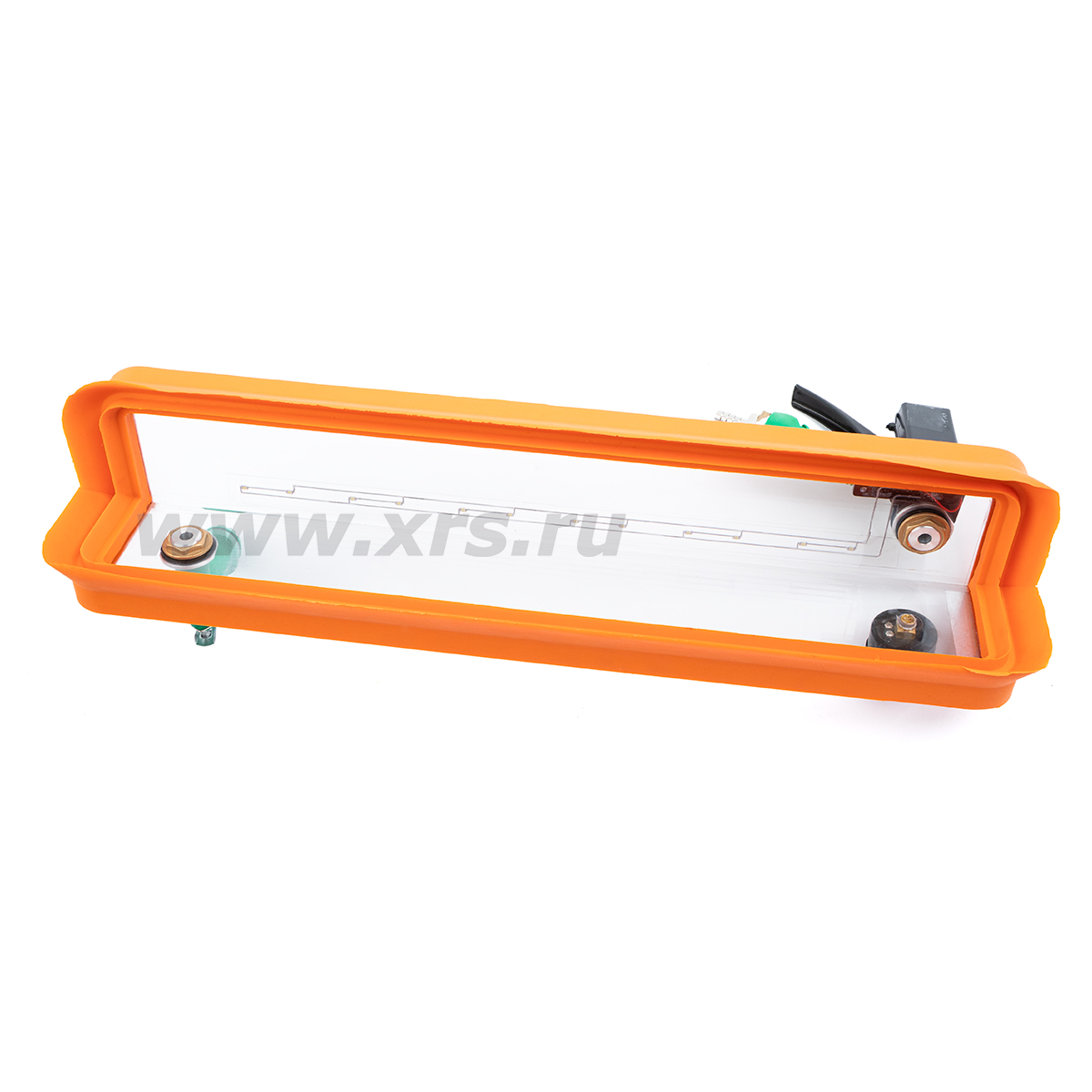

Рамка вакуумная угловая 530 × 75 мм внешняя
(для тавровых и угловых сварных соединений, в т. ч. с уторными швами)
|
* - Тип вакуумной камеры (рамки) и её размеры согласуются с менеджером при заказе
Проведение контроля вакуумными рамками
Физические основы метода
Принцип пузырькового метода контроля основывается на локальном выявлении течей в изделиях по образованию пузырьков газа в среде индикатора. Метод используют для испытаний на герметичность резервуаров, особенно в местах соединений деталей конструкции, а также для обнаружения протечек в газовых или гидравлических системах, работающих под давлением.
Контроль проводится с использованием пеноплёночного индикатора. Поверхность исследуемого объекта после предварительной очистки покрывается специальным пенообразующим составом. После этого к поверхности прикладывается вакуумная камера (рамка) внутри которой при помощи вакуумного насоса создаётся разрежение.
Во время работы насоса возникает разница давлений и контрольный газ (в нашем случае – воздух), проникая через полость микродефекта, механически воздействует на пеноплёночный индикатор и деформирует его, образуя пузырьки и пену. Дефект локализуется при визуальном осмотре через окно вакуумной камеры (рамки).
Эксплуатация вакуумно-пузырьковых рамок
При проведении работ по течеисканию, вакуумная рамка подключается к запорному клапану / ручке и накладывается на подлежащую контролю область исследуемого объекта. Поверхность объекта контроля предварительно смачивается пенообразующим составом.

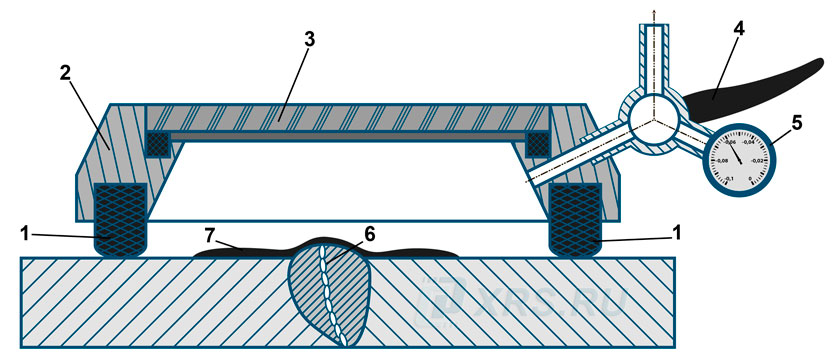

Схема вакуум-камеры (рамки) для контроля герметичности
(1) - резиновые уплотнения, (2) - корпус камеры, (3) - окно, (4) - кран, (5) - манометр,
(6) - течь в сварном соединении, (7) - пенообразующий состав.
Вакуумная рамка размещается на поверхности контролируемого изделия с максимальным прилеганием к рабочей зоне. Перед началом работ необходимо убедиться в герметичности соединений между рамкой и поверхностью объекта контроля.
При открытии запорного клапана из полости, образованной поверхностью металла, уплотнителем и окном, откачивается воздух с максимальным разряжением до - 0,08 МПа, необходимым для обнаружения сквозной трещины (несплошности) с натеканием воздуха 10-5 м3/Па*сек, что соответствует IV классу герметичности согласно ПНАЭ Г-7-019-89.
Время визуального контроля состояния пенообразующего состава, нанесенного на поверхность сварного шва, не должно быть менее 2-х минут! Для более полного контакта рамок с неплоской поверхностью металла допускается продольный изгиб экрана не более 50 мм.
Ограничения
Вакуумные рамки не применяются для контроля необработанных электросварных швов, т.к. бугристая и неоднородная поверхность таких швов может препятствовать созданию герметичного соединения между рамкой и поверхностью объекта контроля.
Техническое обслуживание и хранение
Для очистки и мытья экрана и уплотнителя используется спирт или бензин БР-1 «Калоша» по ГОСТ 443-76 (либо его аналог – нефтяной растворитель Нефрас С2-80/120, ТУ 38.401-67-108-92), мягкие моющие средства или влажные салфетки. Контакт экрана и уплотнителя с органическими растворителями не допускается.
При длительном хранении избегайте деформации уплотнительного профиля и попадания прямых солнечных лучей. Температура хранения +5°С / +25°С.
