Комплект ВИК ЭЛИТЕСТ Базовый

8 200 ₽
С калибровкой на весь комплект
13 900 ₽
С калибровкой/поверкой на каждое СИ
22 500 ₽
С калибровкой/поверкой ГосЦСМ на каждое СИ

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Комплект ВИК Базовый Элитест (с калибровкой или поверкой)

Комплект ВИК Элитест Базовый включает оптимальный набор измерительных средств, применяемых для контроля качества основного материала (полуфабрикатов, изделий, заготовок), сварных швов и соединений на сооружениях опасных производственных объектов. Инструменты набора используют во время осуществления технологических операций на этапах входного, операционного и приемочного контроля.

Применение комплекта ВИК Базовый

При визуальном контроле (ВК) комплект ВИК «Базовый» применяется для определения параметров изделий под сварку, конструктивных элементов сварных швов и для выявления дефектов, присутствие которых недопустимо инструкцией РД 03-606-03 (отменен с 01.01.2021). Инструменты набора ВИК «Базовый» позволят провести исследования всех подлежащих осмотру участков: сварных соединений, доступных внутренних и наружных поверхностей, кромок элементов под сварку. Для визуального контроля инструментарий базового набора включает карманный фонарь и просмотровую лупу с подсветкой (3х и 8х). На данном этапе задача состоит в том, чтобы провести дефектоскопию проблемных зон, возникших в том числе при изготовлении и/или транспортировке оборудования.

Для проведения измерительного контроля в комплекте предусмотрены универсальный шаблон сварщика, штангенциркуль, металлическая линейка, наборы щупов и радиусных шаблонов, металлический угольник, измерительная лупа (10х) и рулетка. С их помощью проверяются геометрические параметры основного материала и параметры дефектов, выявленных при ВК.

С целью выявления эксплуатационных дефектов инструментами базового комплекта ВИК проводятся исследования на предмет коррозии, изменений формы и отклонений от первоначального положения (дефекты геометрии). Разметка поверхности на объекте контроля проводится несмываемым маркером и термостойким мелком. Для фиксации результатов осмотра в наборе предусмотрены авторучка, карандаш и блокнот.

Квалификация персонала

Допуск к работе с комплектом ВИК «Базовый» имеют аттестованные специалисты по визуально-измерительному контролю (инженерно-технические сотрудники, контролеры сварочных работ). Подготовка специалистов проходит согласно регламенту ПБ 03-440-02. По результатам аттестации выдается удостоверение установленной формы.

Дополнительно

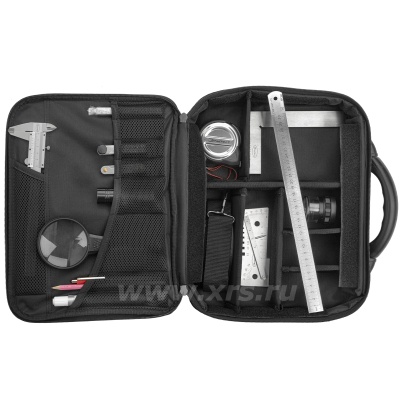

Набор инструментов для ВИК Элитест «Базовый» комплектуется в специальную сумку, изготовленную из прочных и влагостойких материалов. По желанию покупателя стандартный набор будет дополнен другими средствами контроля из каталога.

Наименование
Метрологическое обеспечение
Фото
Практическое пособие «Шаблоны сварщика для визуально-измерительного контроля» Практическое пособие Шаблоны сварщика

Универсальный шаблон сварщика УШС-3 Элитест

Калибровка

Универсальный шаблон сварщика УШС-3

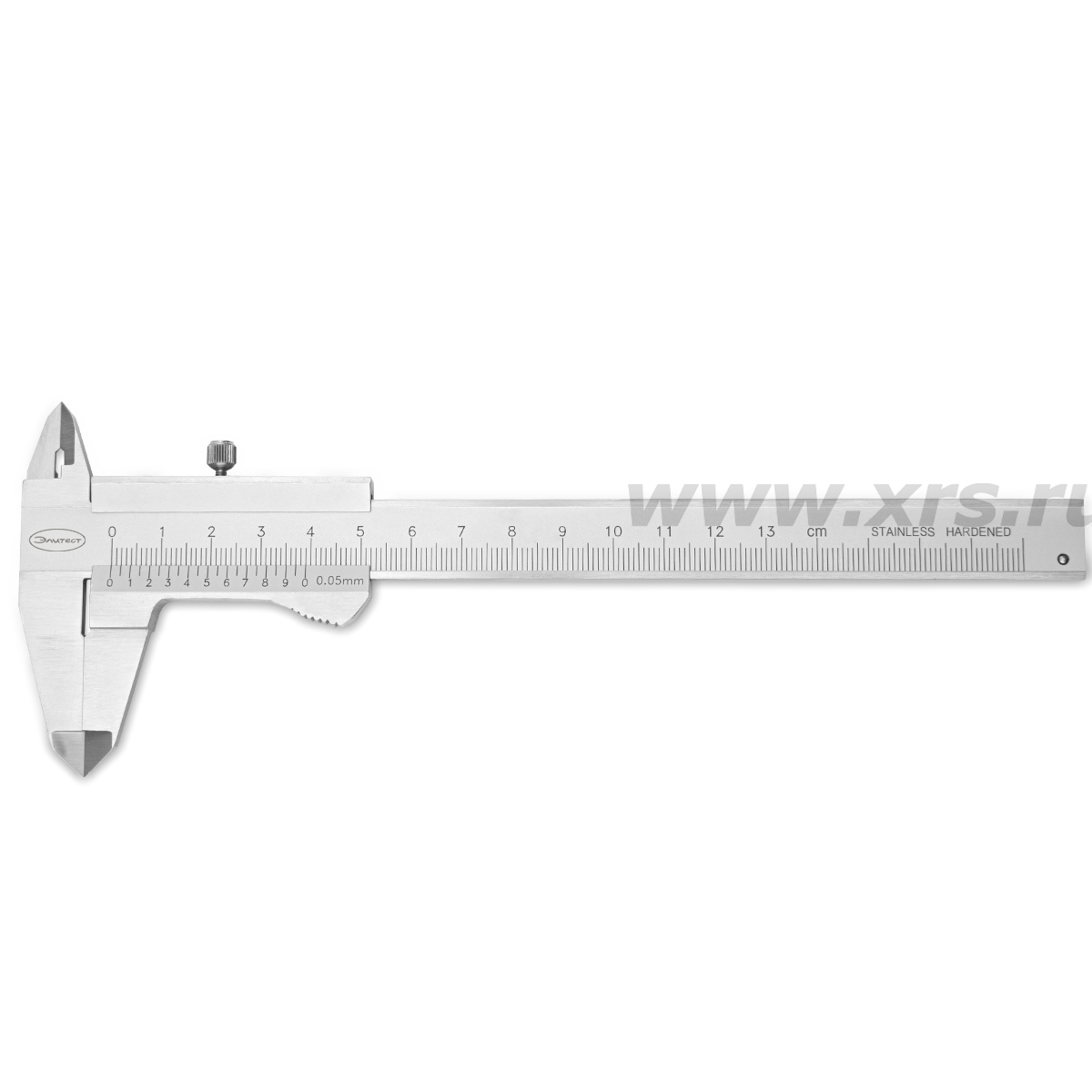

Штангенциркуль ШЦ-1-150 Элитест с глубиномером  Калибровка Штангенциркуль ШЦ-1-150-0,05

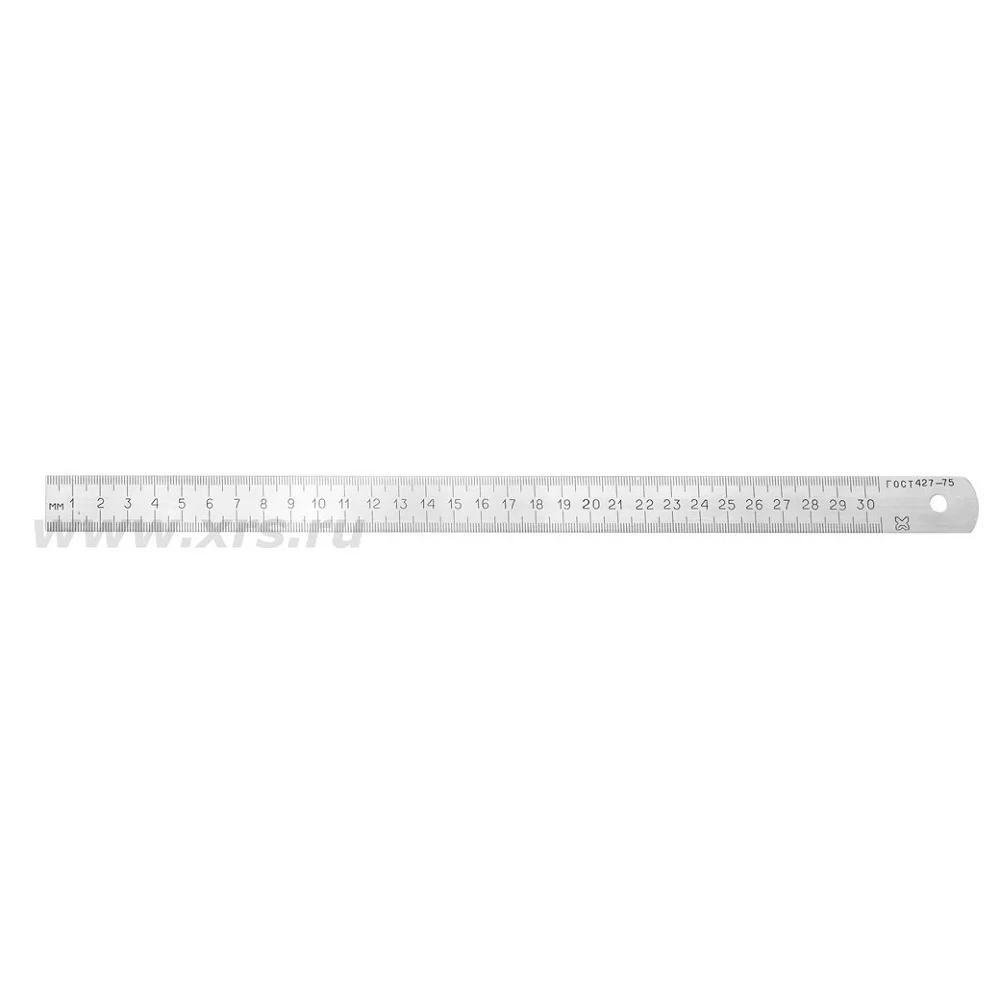

Линейка металлическая Л-300 по ГОСТ 427-75 Калибровка Линейка металлическая 300 мм

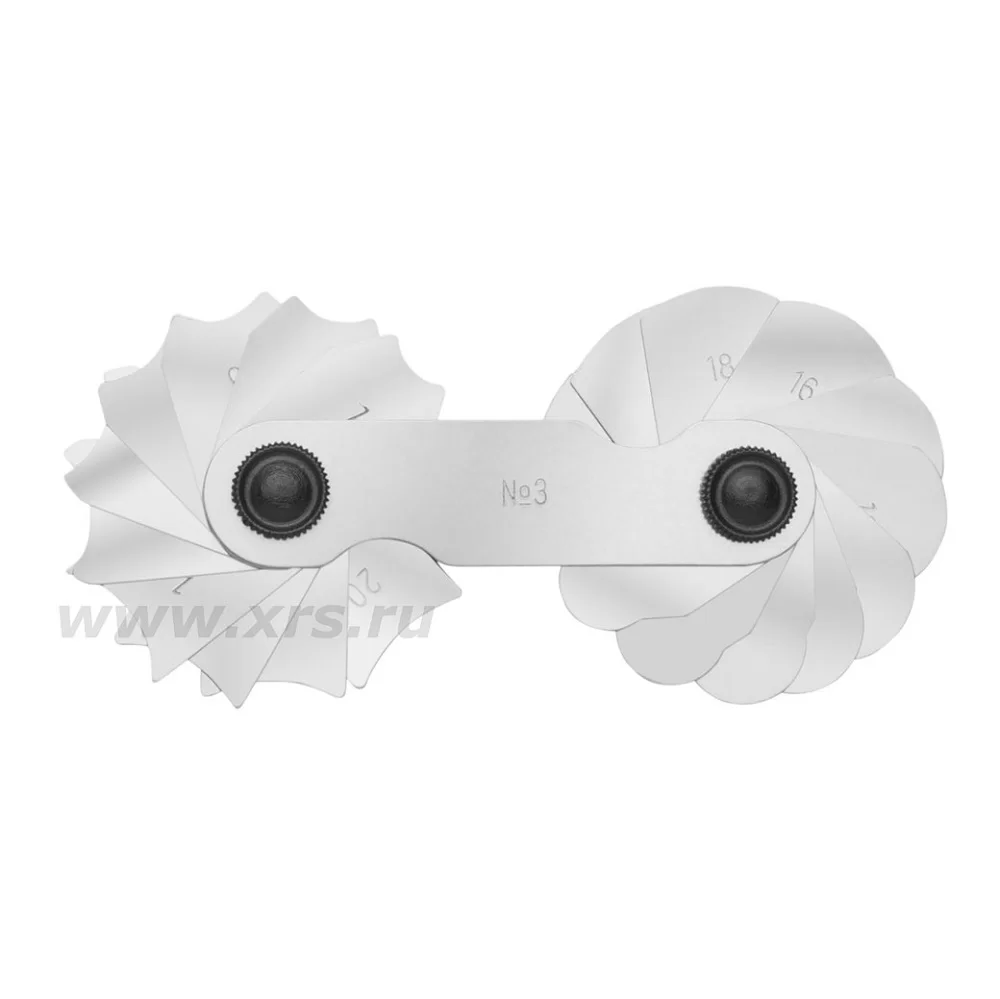

Наборы радиусных шаблонов Элитест

для оценки радиусов выпуклых и вогнутых поверхностей
№ 1 (R=1 ÷ 6 мм)
№ 3 (R=7 ÷ 25 мм)

Калибровка

Набор радиусных шаблонов №3

Набор щупов Элитест

для контроля зазоров между поверхностями

№ 4 (0,1÷ 1 мм)



Калибровка

Набор щупов №4

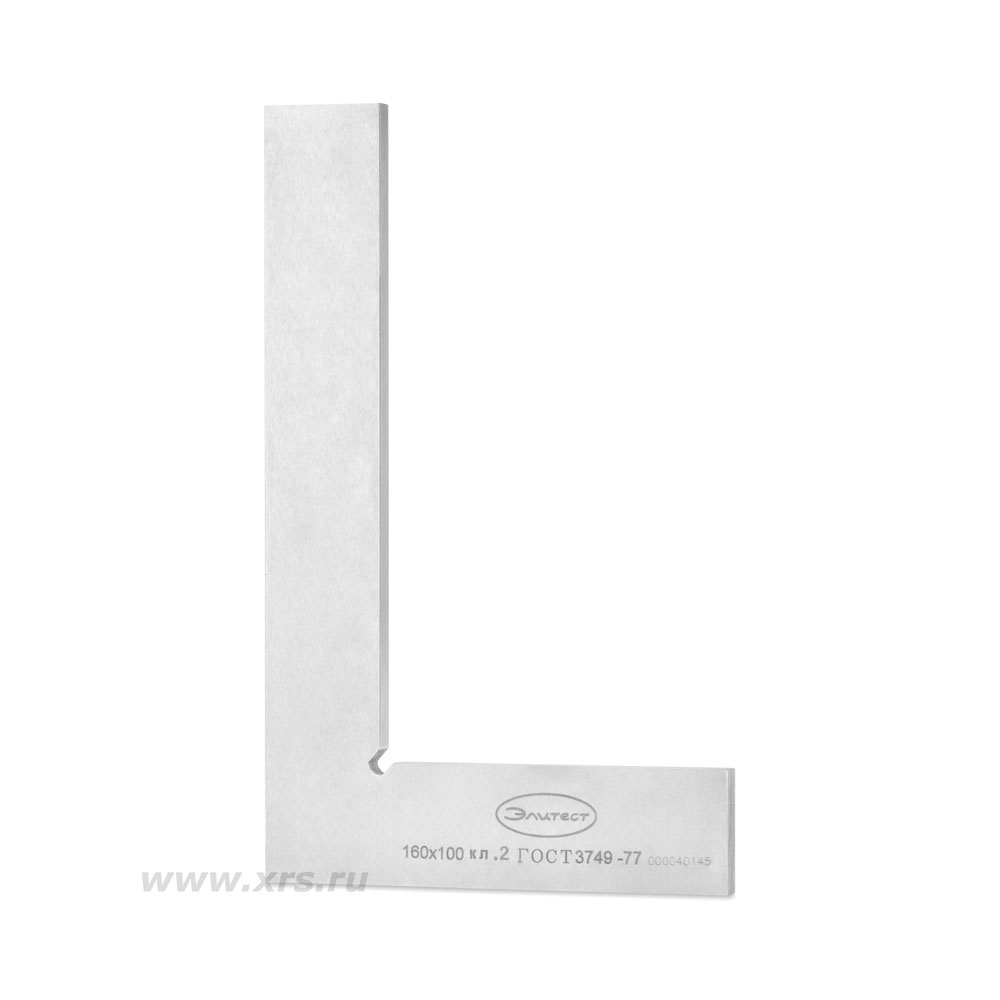

Угольник слесарный Элитест 160×100 мм

Калибровка  Угольник слесарный 160х100 Элитест

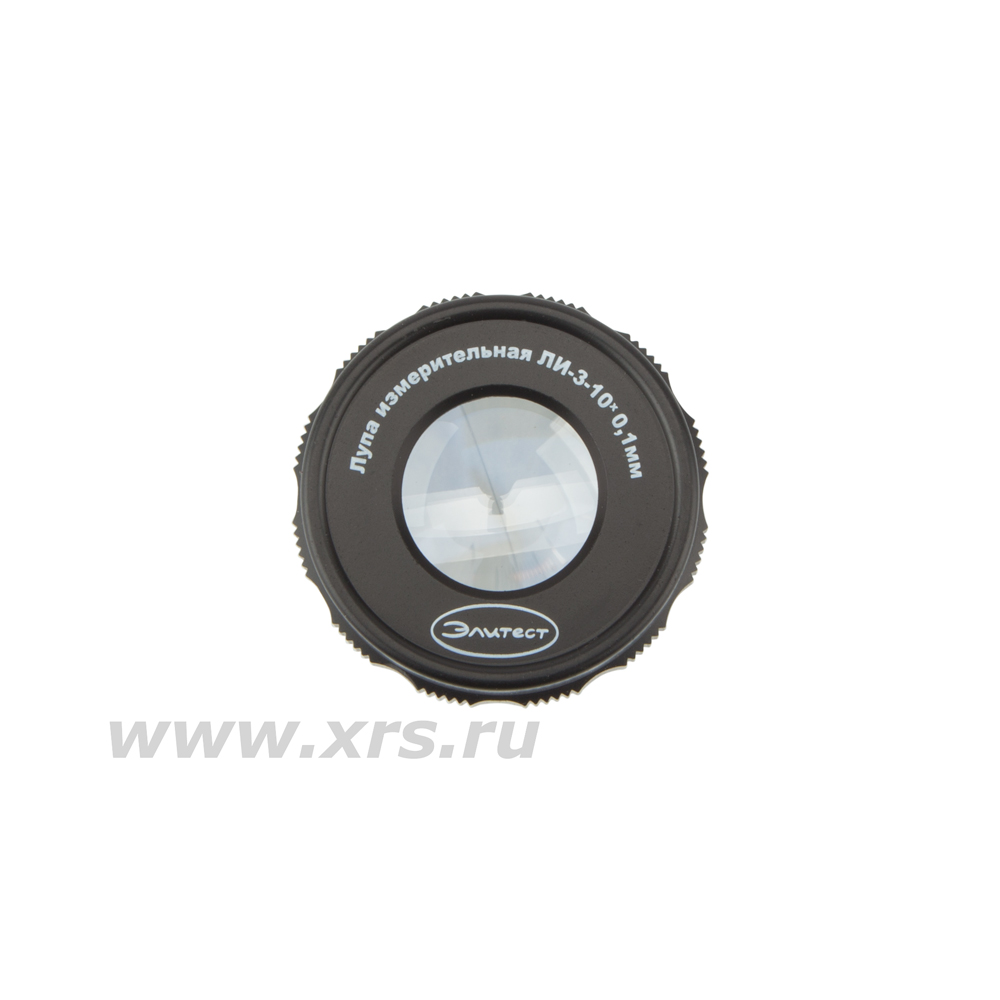

Лупа измерительная ЛИ-3-10× ЭЛИТЕСТ

Цена деления шкалы 0,1 мм

Калибровка

Лупа измерительная ЛИ-3-10× Элитест

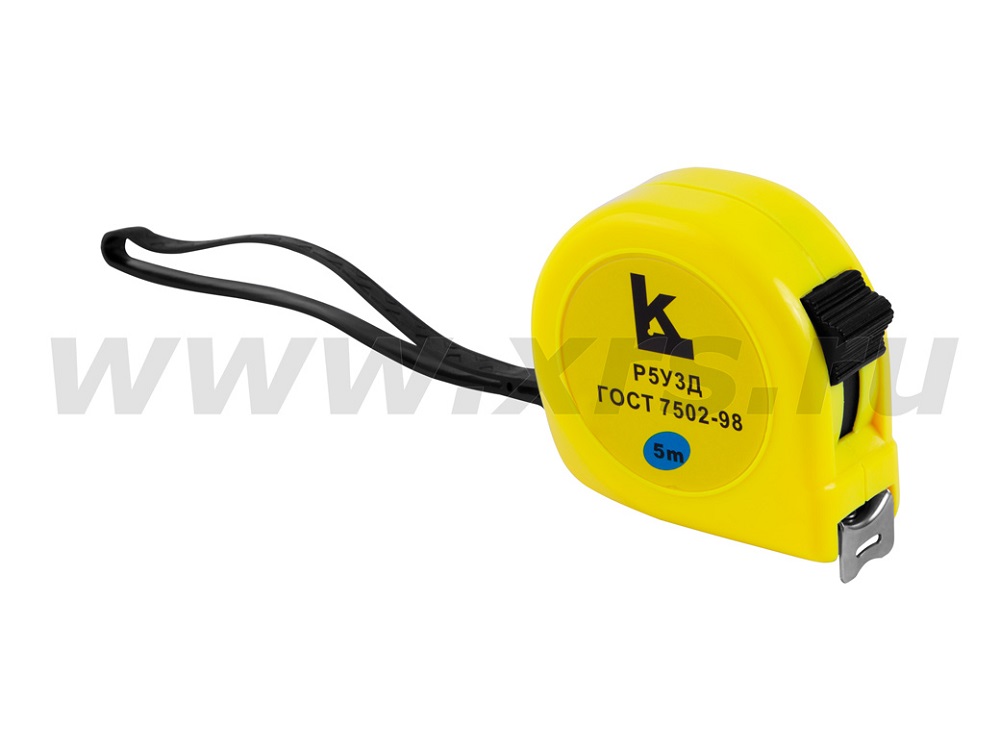

Рулетка 5 м Элитест

Калибровка Рулетка 5м Элитест

Фонарь карманный

Батарейки  в комплекте

Фонарь светодиодный

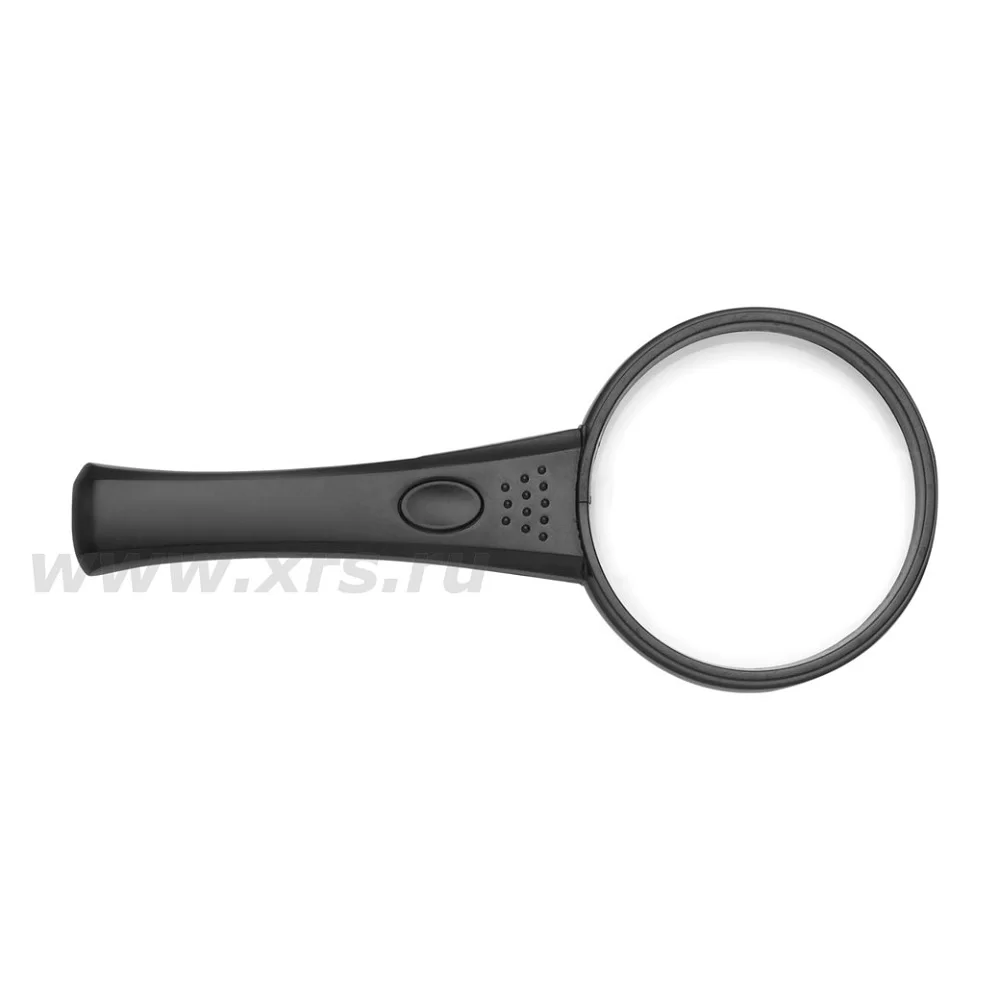

Лупа просмотровая с подсветкой

Ø 7,5 см – 3х

Ø 1,9 см – 8х

Лупа просмотровая

Маркер Edding 8750

несмываемый


Маркер несмываемый

Мелок Markerland высокотемпературный, 1530 °С

Мелок высокотемпературный

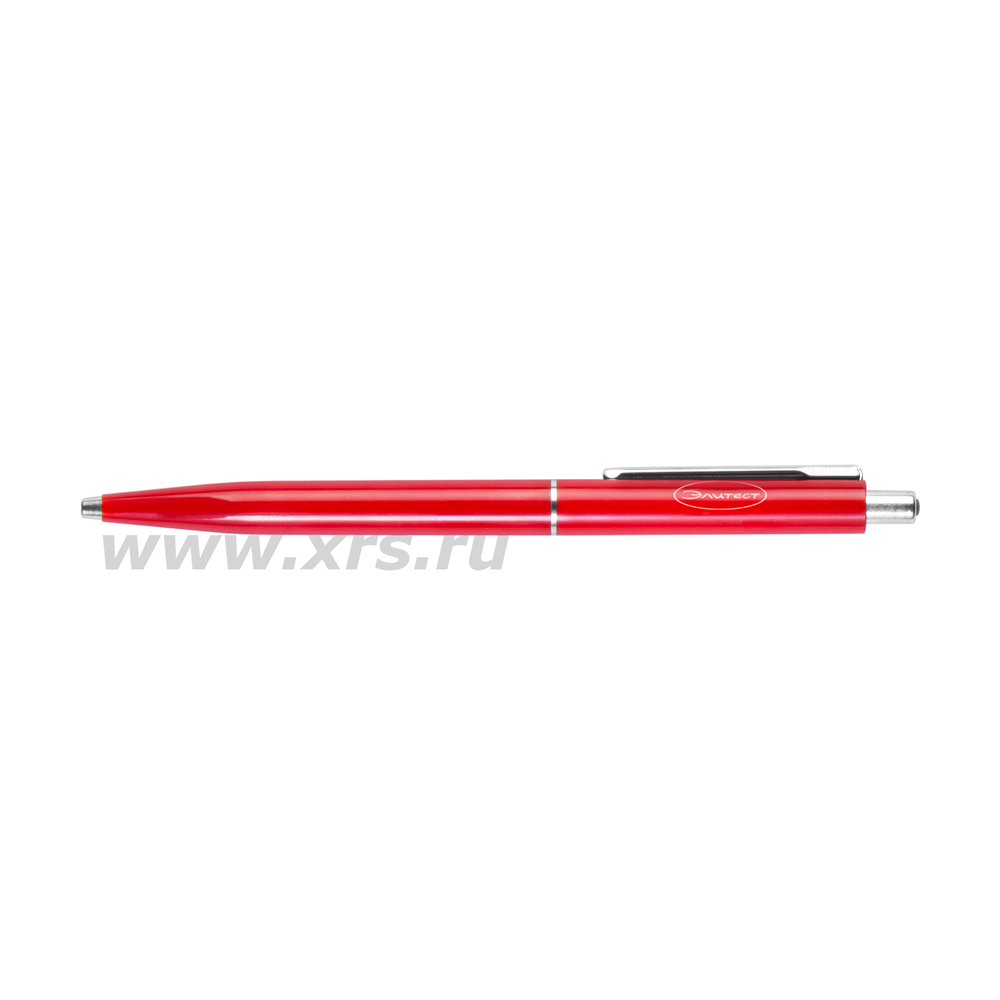

Фирменная авторучка    Авторучка Элитест

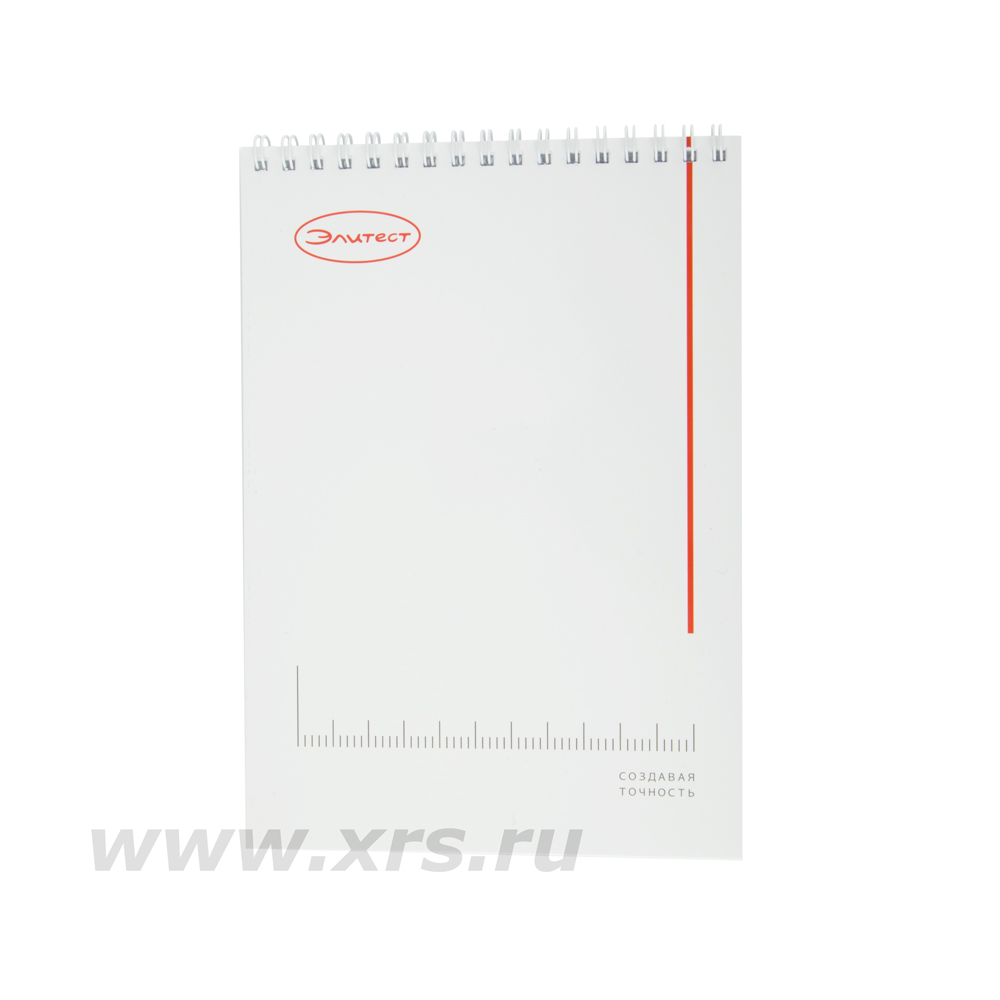

Фирменный блокнот  Блокнот Элитест

Сумка для ВИК

С наплечным ремнем регулируемой длины и дополнительной ручкой для переноски


Сумка для ВИК Элитест
Наименование С калиб. на весь комплект С калибровкой/поверкой на каждое СИ С калибровкой/поверкой на каждое СИ Гос ЦСМ
Практическое пособие «Шаблоны сварщика для визуально-измерительного контроля» + + +
Универсальный шаблон сварщика УШС-3 «ЭЛИТЕСТ» + поверка поверка
Набор радиусных шаблонов № 1 «ЭЛИТЕСТ» + калибровка калибровка
Набор радиусных шаблонов № 3 «ЭЛИТЕСТ» - калибровка калибровка
Набор щупов № 4 (70 мм) ЭЛИТЕСТ + калибровка калибровка
Штангенциркуль ШЦ-1-125-0,05  - поверка поверка
Штангенциркуль ШЦ-1-150-0,05  + - -
Линейка измерительная 300 мм  + поверка поверка
Рулетка 5 м + поверка поверка
Угольник поверочный ЭЛИТЕСТ УП 160 × 100 мм (2 кл.) + поверка поверка
Лупа просмотровая 3/8× с подсветкой MG2B-5 + + +
Лупа измерительная ЛИ-3-10× (КОМЗ)  - поверка поверка
Лупа измерительная ЛИ-3-10× (ЭЛИТЕСТ) + - -
Фонарь светодиодный ТРОФИ TM9 ,9xLED + + +
Батарейки ААА + + +
Мелок сварщика Markerland серый (до 1530 °С) + + +
Маркер индустриальный 8750 белый + + +
Авторучка + + +
Блокнот + + +
Сумка для ВИК портфель + + +
