Настроечный образец для контроля на расслоение

Настроечные образцы (НО) для контроля на расслоение предназначены для проверки и настройки/калибровки ультразвуковых толщиномеров, а также дефектоскопов перед выполнением контроля.

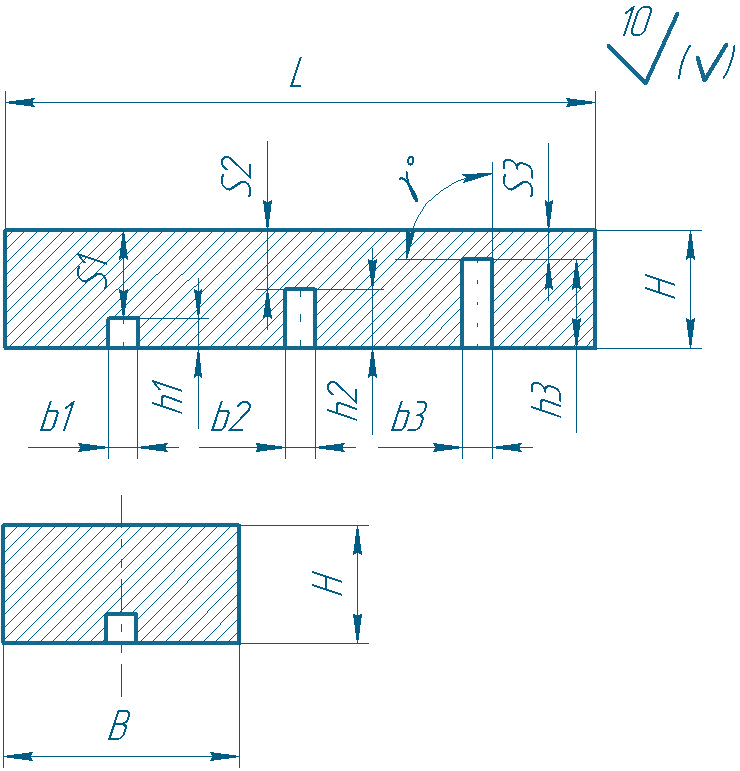

 Пример одного из настроечных образцов с тремя плоскодонными отверстиями.

Выполняются  в соответствии с требованиями следующих документов:

  • РД 19.100-00-КТН-001-10;
  • РД-25.160.10-КТН-015-15;
  • РД-25.160.10-КТН-016-15;
  • СТО Газпром 2-2.4-083-2006;
  • иные стандарты (при необходимости).

Все требования к настроечному образцу (как то габариты, толщина или руководящий документ) указываются заказчиком в своём техническом задании.

Технические характеристики СОПа, выполненного по РД 19.100-00-КТН-001-10:

Характеристика Значение
Длина L, мм 100,0 ±1,0
Ширина B, мм 40,0 ±1,0
Толщина H, мм 20,0 ±0,3
Отражатель №1
Диаметр b1, мм 5,00±0,10
Глубина h1, мм 5,00±0,10
Угол, град 90° ±2°
Отражатель №2
Диаметр b2, мм 5,00±0,10
Глубина h2, мм 10,00±0,10
Угол, град 90° ±2°
Отражатель №3
Диаметр b3, мм 5,00 ±0,10
Глубина h3, мм 15,00 ±0,10
Угол, град 90° ±2°
