СОП для контроля нахлесточных сварных соединений

Цена:
по запросу

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Стандартный образец предприятия СОП для контроля нахлесточных сварных соединений

Настроечные образцы (СОПы) для контроля нахлёсточных сварных соединений производятся из заготовок, имеющих сварной шов. Предназначены для настройки и проверки  приборов ультразвукового контроля (толщиномеры и  дефектоскопы).

Стандартный образец предприятия содержит в себе четыре угловых отражателя: две зарубки расположены по обе стороны шва (одна на верхнем элементе, другая на нижнем), а другие две — ближе к торцу нижнего элемента (один отражатель — на верхней поверхности, другой — на нижней поверхности).

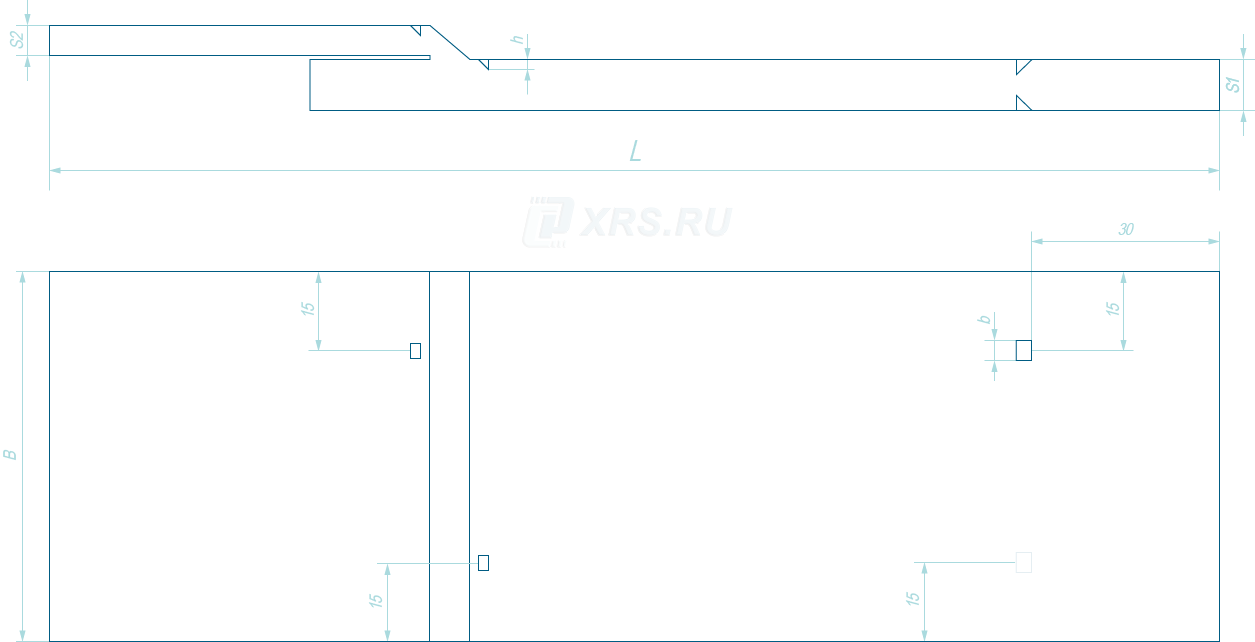

Схематическое изображение настроечного образца для контроля нахлёсточных сварных соединений

На изображении:

  • B – ширина образца;
  • L – длина образца;
  • S1 – толщина верхнего элемента;
  • S2 – толщина нижнего элемента;
  • b – ширина «зарубки»;
  • h – высота «зарубки».

В комплекте с настроечным образцом также идёт паспорт и сертификат о калибровке.

Все требования к настроечному образцу (как то толщина, длина или руководящий документ) указываются заказчиком в техническом задании.

Технические характеристики настроченого образца (СОПа) для контроля нахлёсточных сварных соединений (пример):

Параметр Значение
Ширина «зарубки» №1, мм 3,5
Высота «зарубки» №1, мм 2,5
Ширина «зарубки» №2, мм 3,5
Высота «зарубки» №2, мм 2,5
Ширина «зарубки» №3, мм 2,0
Высота «зарубки» №3, мм 2,0
Ширина «зарубки» №4, мм 2,0
Высота «зарубки» №4, мм 2,0
L-Длина СОП, мм 275,0±5
B-ширина СОП, мм 55,0±5
S1-толщина СОП, мм 10,0±0,5
S2-толщина СОП, мм 10,0 ±0,5
Скорость УЗ продольной волны, м/с 5940±5%
Скорость УЗ поперечной волны, м/с 3230±5%
Шероховатость обработки поверхностей СОП, мкм Не хуже Rz40
Значение угла между основанием образца и отражающей гранью «зарубки», град 90±2
