Универсальная рентгенографическая система СУРА 120-65 200 кВ
Рентгенографическая система СУРА 120-65 200 кВ используется для проведения радиографического контроля в стационарных условиях. Предназначена для контроля изделий:
- диаметром до 1200 мм,
- высотой до 650 мм,
- с толщиной стенки 30–35 мм,
- массой до 200 кг.
Устройство системы
В состав рентгенографической системы СУРА 120-65 200 кВ входят:
Камера радиационной защиты — каркасная конструкция из свинца и стали с откатной рентгенозащитной дверью. Камера ослабляет первичное и рассеянное излучение до безопасных значений в соответствии с действующими нормами. Открытие откатной двери автоматизировано.

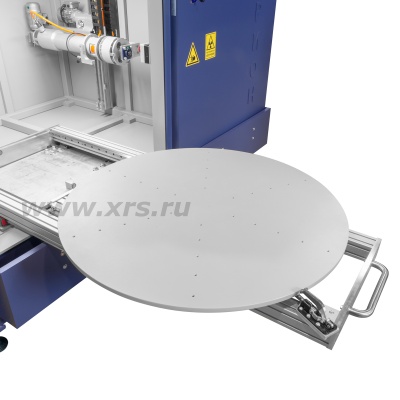

Камера оснащена поворотно-выдвижным столом, на котором позиционируется объект контроля. Перемещение стола и поворот столешницы осуществляется вручную. Для фиксации поворота стола в нужном положении используется зажимное устройство.
Манипулятор рентгеновского аппарата, расположенный внутри камеры, перемещает блок излучателя рентгеновского аппарата. Оператор управляет манипулятором с помощью джойстика, расположенного на стойке управления. Манипулятор позволяет перемещать излучатель вертикально (от 0 до 700 мм относительно стола), а также поворачивать его относительно горизонтальной плоскости на 90° (45° вверх и 45° вниз).
Комплекс цифровой радиографии Экоскан 10 используется для получения рентгенографического изображения. Плоскопанельный детектор соединяется с компьютером оператора по Wi-Fi. Программное обеспечение комплекса передает снимки с детектора на компьютер, а также обеспечивает их дальнейшую расшифровку. Использование КЦР Экоскан 10 в составе системы позволяет получать снимки в режиме реального времени и значительно ускоряет процесс контроля. При необходимости КЦР может быть заменен на запоминающие пластины или радиографическую пленку.
Рентгеновский аппарат РПД-200 С в составе рентгенографической установки может быть заменен на другой аппарат постоянного тока с направленным выходом излучения и напряжением до 200 кВ. Для удобства прицеливания окно излучателя аппарата снабжено лазерным целеуказателем, формирующим перекрестие линий зеленого цвета.
Технические характеристики и описание КЦР Экоскан
Технические характеристики и описание рентгеновского аппарата РПД-200 С
| Камера радиационной защиты АРИОН-19.15.11.11 |
| Параметры сети переменного тока, В/Гц |
~(220±10%) / (50±1) |
| Общая потребляемая мощность системы, Вт |
2500 |
| Размеры дверного проема (Ш × В), мм |
1250 × 1162 |
| Габаритные размеры камеры радиационной защиты (Д × Ш × В), мм |
2925 × 1790 × 2065 |
| Масса камеры, кг, не более |
4200 |
| Грузоподъемность поворотно-выдвижного стола системы, кг, не более |
200 |
| Диаметр поворотного стола, мм |
1200 |
| Вращение поворотно-выдвижного стола, град. |
360 |
| Манипулятор |
| Перемещение блока излучателя рентгеновского аппарата по вертикали, мм (относительно поверхности стола) |
от 0 до 700 |
| Поворот блока излучателя рентгеновского аппарата, град. |
90 (±45) |
| Лазерный целеуказатель АРИОН ЛЦП/РПД-200 и хомут-диафрагма |
| Материал целеуказателя |
алюминий |
| Материал муфты |
сталь/свинец |
| Тип лазера |
полупроводниковый лазерный диод |
| Количество лазерных модулей, шт. |
2 |
| Классификация опасности |
класс 2 |
| Мощность излучения лазера, мВт, не более |
5 |
| Длина волны |
520 |
| Напряжение питания, В |
7–25 |
| Габаритные размеры целеуказателя (Д × Ш × В), мм |
123 × 119 × 28,5 |
| Габаритные размеры муфты (⌀ × Н), мм |
175 × 140 |
| Размер окна муфты (В × Ш), мм |
60 × 65 |
| Масса (лазерный целеуказатель + хомут-диафрагма), кг, не более |
5,3 |
| Наименование |
Количество |
Универсальная рентгенографическая система СУРА 120-65 200 кВ в комплекте:
— камера радиационной защиты АРИОН-19.15.11.11
— манипулятор
— КЦР Экоскан 10
— рентгеновский аппарат РПД-200 С |
1 шт. |
| Паспорт |
1 экз. |
| Руководство по эксплуатации |
1 экз. |
Состав КЦР Экоскан 10 приведен на странице комплекса.
