Переносной рентгеновский аппарат РПД-200 СП с панорамным выходом излучения, морозоустойчивое исполнение
Предназначен для проведения контроля качества сварных соединений трубопроводов, листовых и профильных металлических конструкций в цеховых и полевых условиях.
Легкий вес и микропроцессорное управление аппаратов обеспечивают удобство и эффективность их применения. Моноблок представляет собой алюминиевый цилиндрический блок, заполненный трансформаторным маслом, в котором находится рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.
Все рентгеновские аппараты серии РПД С, выпущенные с 1 июня 2023 года, оснащены функцией задержки старта. Время задержки устанавливается в диапазоне от 0 до 600 секунд. Для рентгеновских аппаратов, выпущенных до 1 июня 2023 года, ПО обновляется бесплатно. Для этого достаточно прислать изготовителю пульт дистанционного управления.
Моноблок работает в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность оборудования обеспечивается наличием режимов автоматической тренировки рентгеновской трубки, самодиагностики и всех необходимых электронных защит. Режим работы аппарата: повторно-кратковременный. Максимальное время непрерывной работы от «холодного» состояния до отключения аппарата по перегреву на максимальной мощности составляет порядка 30 минут, в зависимости от температуры окружающей среды.

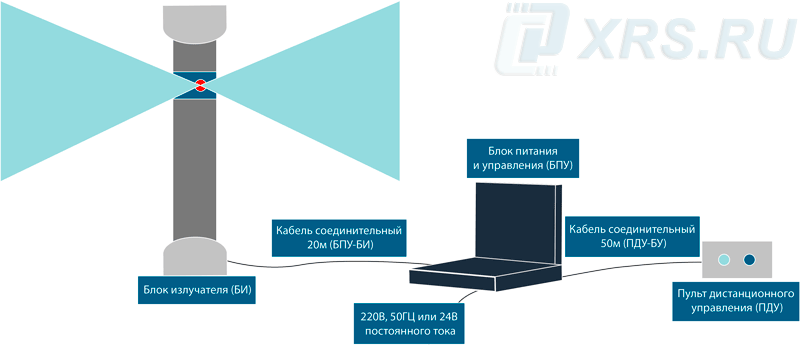

Для управления рентгеновскими аппаратами серии РПД используется блок питания и управления (БПУ), представляющий собой герметичный пластмассовый кейс, внутри которого находятся лицевая панель управления с разъемами для подключения кабелей, кнопки управления и цифровые индикаторы режимов работы аппарата. Работа с аппаратом производится при открытой крышке кейса.
Управление рентгенаппаратом осуществляется по стандартному последовательному интерфейсу от пульта дистанционного управления (ПДУ) с четырехстрочным ярко светящимся текстовым дисплеем, имеющим интуитивно понятный алгоритм работы. Пульт подключается к блоку питания и управления рентгеновского аппарата с помощью гибкого тонкого кабеля произвольной длины.
Аппараты серии РПД могут использоваться со всеми типами пленок AGFA (в зависимости от требований чувствительности контроля), а также с комплексами цифровой радиографии с использованием фосфорных запоминающих пластин.
Диапазон установки напряжения в рентгенаппарате РПД-200 СП позволяет просвечивать сталь толщиной 42 мм с фокусного расстояния 700 мм за 10 минут на пленку AGFA D7 и сталь толщиной 55 мм с аналогичного расстояния за аналогичное время на пленку AGFA F8 с экранами RCF-AGFA.
Рентгеновские аппараты РПД-200 СП предназначены для работы в особо тяжелых климатических условиях, в том числе в условиях Крайнего Севера. Блок питания и управления имеет герметичную конструкцию и электроподогрев платы микропроцессора, что обеспечивает надежную работу аппарата при температурах от −40 °C. Все аппараты серии «СП» могут снабжаться системой радиоуправления, позволяющей работать без кабеля связи БПУ – ПДУ и увеличить максимальное расстояние между оператором и аппаратом до 200 м. При этом алгоритм управления аппаратом абсолютно не изменится.
