Техническая рентгеновская пленка Fujifilm IX50XD
Рентгеновская пленка Fujifilm IX50XD применяется для неразрушающего контроля особо ответственных изделий, когда требуется высокая чувствительность контроля, максимальная детализация и надежное выявление сверхмелких дефектов.
Fujifilm IX50XD — это пленка с ультрамелким зерном. Подходит для контроля изделий из металлов с низкой и средней атомной массой. Может использоваться как со свинцовыми усиливающими экранами, так и без них; отлично работает с рентгеновским и гамма-излучением.
Пленка Fujifilm IX50XD относится к классу I по ASTM E1815-96 и классу С3 по ГОСТ Р ИСО 11699-1.
Отличительные особенности серии XD
Серия XD — это следующее поколение пленок Fujifilm IX. Фотографические характеристики, такие как чувствительность и размер зерна, остались прежними, то есть оператору не придется проводить перерасчет экспозиции. Отличие серии XD заключается в эксплуатационных характеристиках:
1. Повышенная устойчивость к повреждениям — усовершенствованный эмульсионный слой более износостоек и устойчив к царапанию и истиранию.
2. Повышенная стабильность свойств пленки от партии к партии.
3. Стабильность при проявке — пленки серии XD демонстрируют высокую стабильность оптической плотности даже по мере истощения проявочного раствора.
4. Усовершенствованная эмульсия положительно влияет на градиент оптической плотности готового снимка, что снижает утомляемость глаз оператора и облегчает распознавание дефектов.
Отрасли применения
- Аэрокосмическая промышленность: контроль сварных швов и литья из титана, алюминия и композитных материалов.
- Энергетика и атомное машиностроение: диагностика узлов высокого давления, элементов реакторов и тепловыделяющих сборных конструкций.
- Машиностроение и металлургия: контроль прецизионного литья и ответственных сварных соединений.

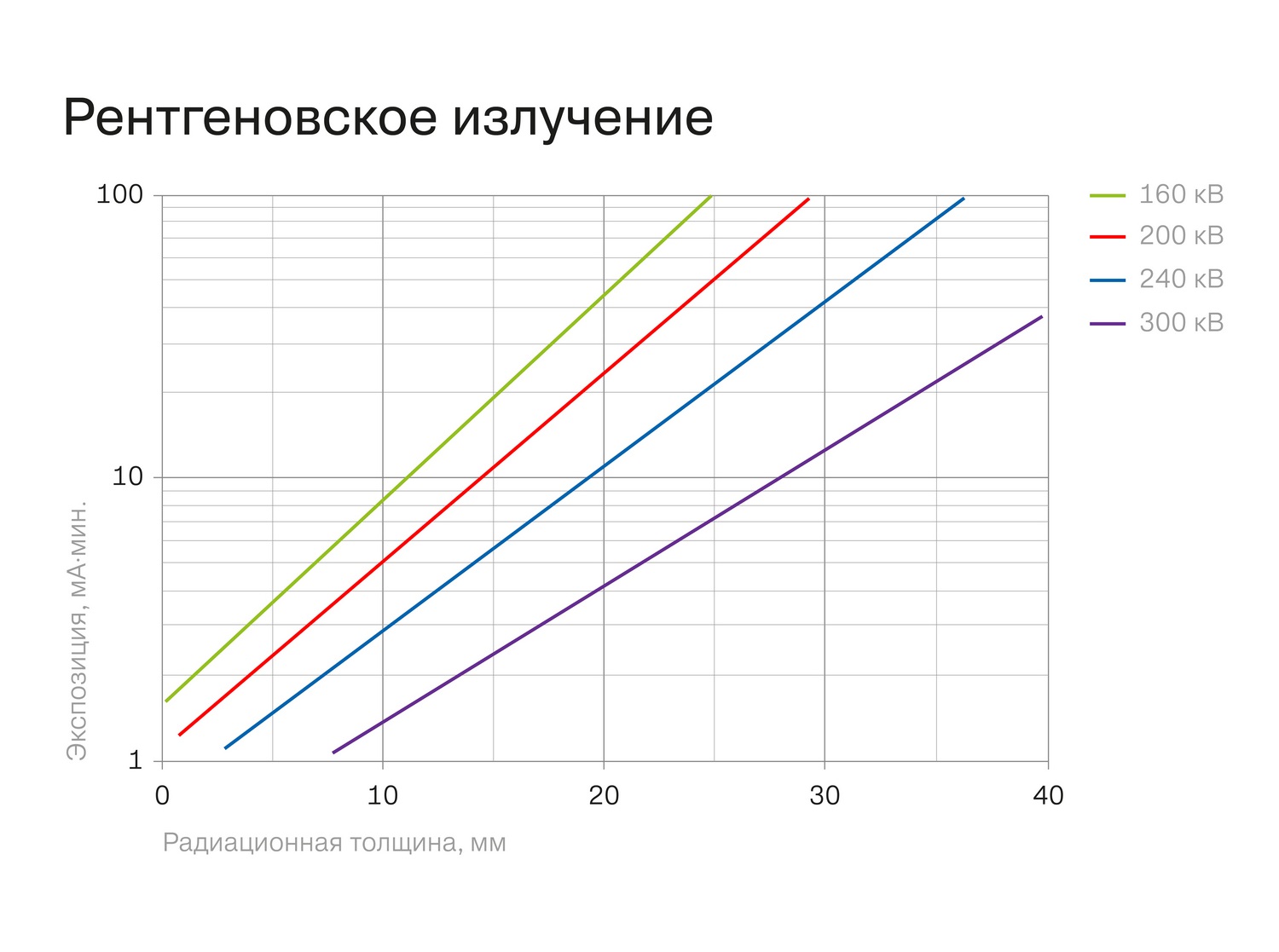

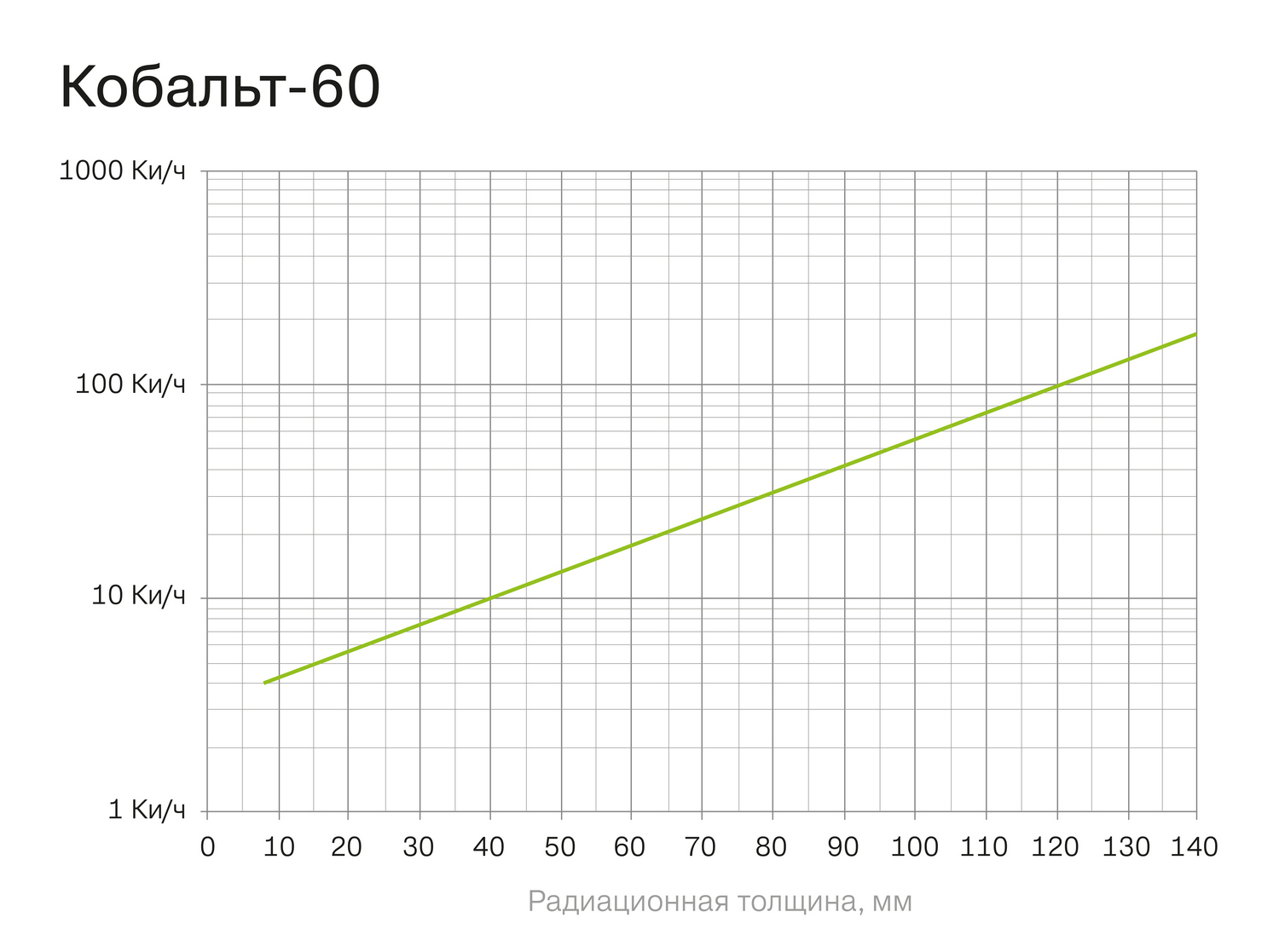

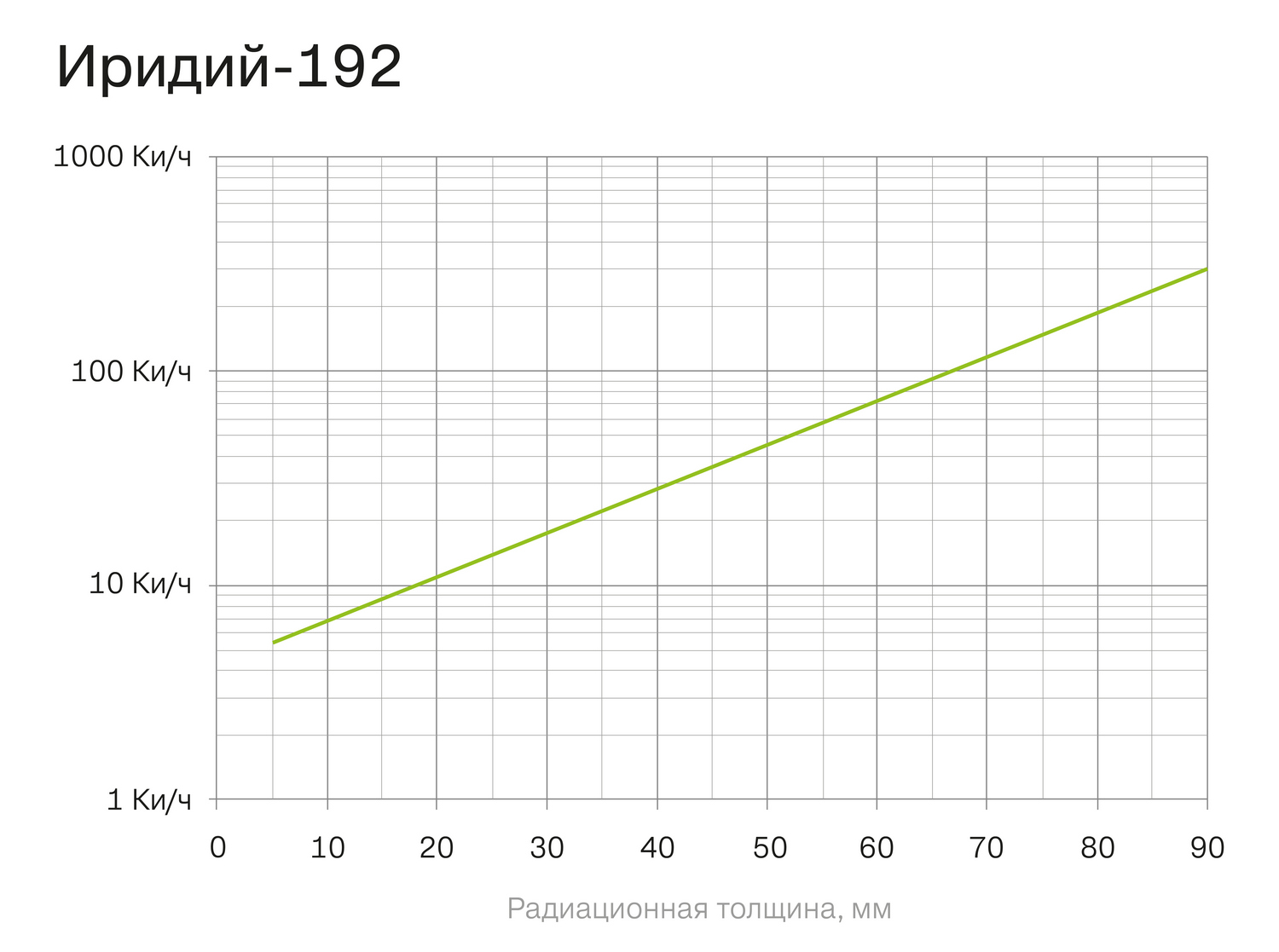

Номограммы экспозиций
Номограммы экспозиций для пленки Fujifilm IX50XD при условиях:
- материал — сталь;
- оптическая плотность — 2,0;
- расстояние от источника излучения до пленки (SFD) — 1000 мм;
- экран — свинцовый 0,027 мм перед и за пленкой;
- проявка — автоматическая, +23 °С, 120 сек.

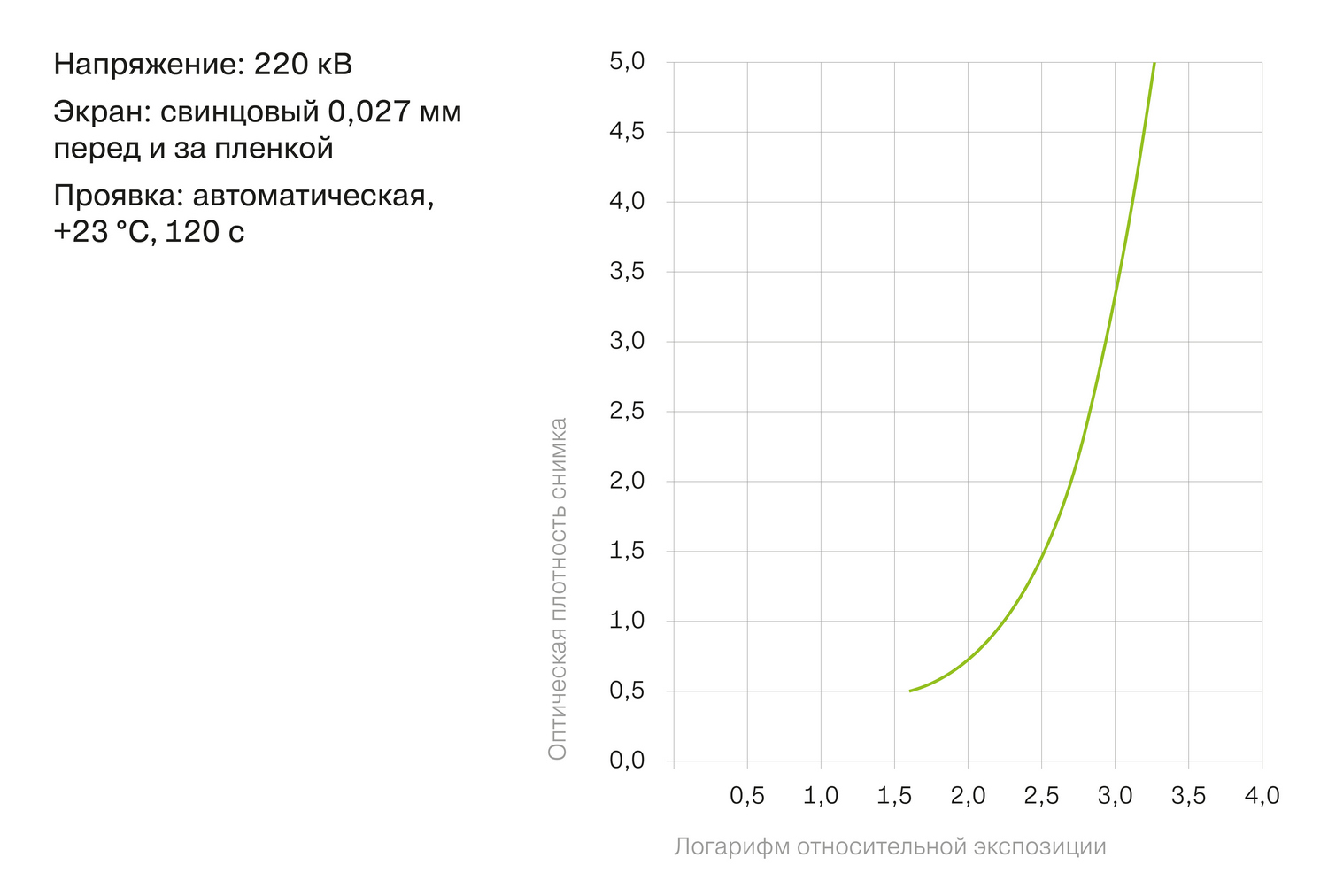

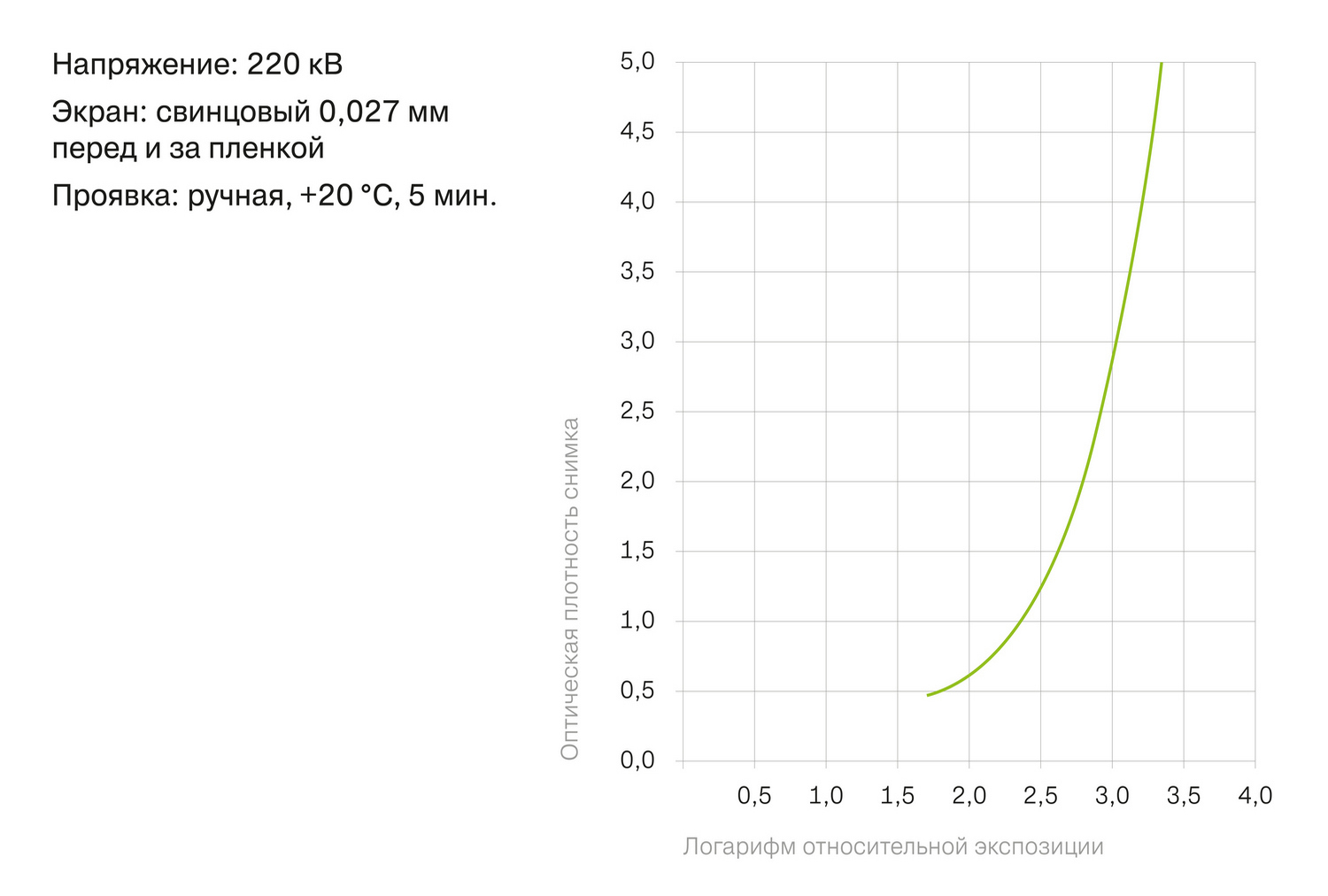

Сенситометрические кривые
Упаковка пленки

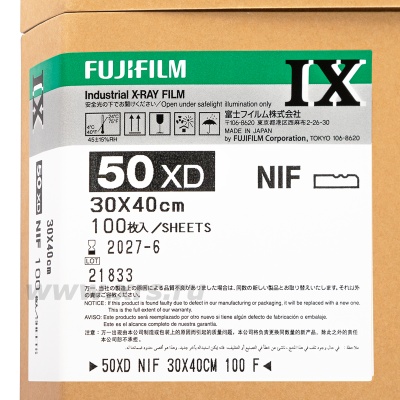

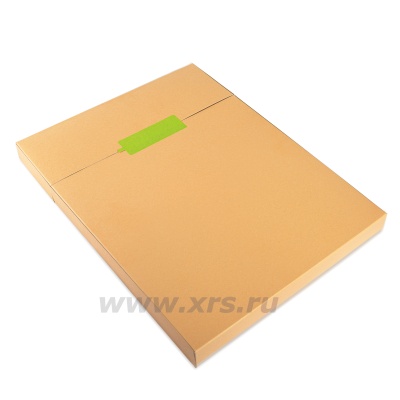

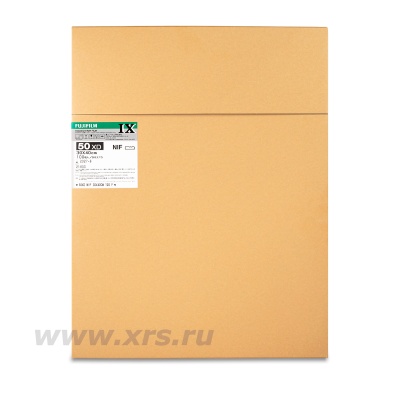

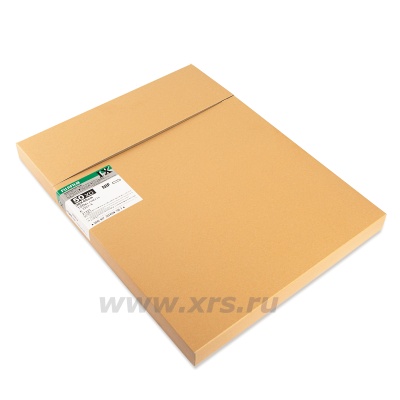

Форматная пленка Fujifilm IX50XD поставляется по 100 листов в светонепроницаемых упаковках типа NIF (без проложения листов пленки бумагой).
Рулонная пленка поставляется в упаковках типа LP Roll — рулон пленки вместе со свинцовым экраном помещен в светонепроницаемый рукав.
