Ультразвуковой твердомер ТКМ-459C Универсальный+
Твердомер ТКМ-459С теперь поставляется в новой комплектации — «Универсальный» и «Универсальный+». В данных комплектах поставки к электронному блоку ультразвукового твердомера ТКМ-459С можно подключить дополнительные динамические датчики, что делает ваши возможности практически неограниченными.
Работая с комплектом «Универсальный» или «Универсальный+», вы сможете использовать все преимущества 2 методов твердометрии:
- UCI метод (Ultrasonic Contact Impedance) — ультразвуковой контактный импеданс,
- Leeb метод — динамический метод.
2 метода контроля твердости в одном приборе
Расширенная версия комплекта «Универсальный+» включает позиционирующие насадки для ультразвуковых и динамических датчиков, а также контрольные образцы твердости. Этот комплект позволит Вам контролировать твердость изделий из металлов и сплавов от самых легких и миниатюрных до тяжелых и крупногабаритных, имеющих поверхность любой кривизны и шероховатости.
ТКМ-459С в новой комплектации выполняет контроль твердости:
- Углеродистых, конструкционных сталей и других мелкозернистых материалов
- Поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ)
- Жаропрочных, коррозионно-стойких, нержавеющих сталей
- Сплавов цветных металлов, чугунов, алюминия, бронзы, латуни
- Гальванических покрытий (хром, медь, никель, цинк, олово), наплавок
- Изделий сложной конфигурации (зубья шестерен, валы, трубы любого диаметра, пазы, глухие отверстия)
- Тонкостенных и малогабаритных изделий
- Тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций)
ТКМ-459С прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и Республики Беларусь. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Преимущества твердомера ТКМ-459С
- Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами.
- Пространственное положение датчика не влияет на результат измерения.
- Малая чувствительность к кривизне, толщине, массе и шероховатости поверхности изделия.
- Сверхмалая площадь зоны контроля — от 1 мм.
- Измерение твердости в узких, труднодоступных местах (пазы, глухие отверстия).
- Оснащение дополнительными сменными датчиками различной конструкции, позиционирующими насадками, контрольными образцами твердости.
Особенности конструкции
- Ударопрочный, пыле-влагозащищенный корпус.
- Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
- Цветной дисплей с настраиваемой подсветкой функционирует даже при отрицательных температурах.
- Оповещение о выходе результата измерения за установленные пределы.
- Уникальная система статистической обработки данных.
- Простая калибровка шкал твердомера по 1 или 2 мерам твердости.
- Создание дополнительных калибровок к шкалам твердомера по 1 или 2 контрольным образцам.
- Самостоятельное программирование дополнительных шкал.
Технические характеристики
| Фото датчиков |
Тип датчика/нагрузка |
*Масса/толщина/шероховатость изделия |
Длина/диаметр |
Применение |
| Ультразвуковой метод |
| |
«А»
50H(5кг) |
1кг/3мм/Ra 1,6
|
145/26 мм
|
Решение основной массы задач контроля |
«H»
10H(1кг) |
1кг/2мм/Ra 0,8
|
145/26 мм
|
Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.) |
«С»
100H(10кг) |
1кг/4мм/Ra 3,2
|
145/26 мм
|
Контроль изделий с плохо подготовленной поверхностью |
|
«К»
50H(5кг)
|
1кг/3мм/Ra 1,6
|
76/36 мм
|
Контроль внутри труб, ёмкостей и в других труднодоступных местах |
|
«AL»
50H(5кг)
|
1кг/4мм/Ra 1,6
|
76/36 мм
|
Контроль твердости в труднодоступных местах (длина наконечника 65 мм) |
| Динамический метод |
|
«D»
|
3кг/6мм/Ra 3,2
|
138/21 мм
|
Решение основной массы задач контроля |
|
«Е»
|
3кг/6мм/Ra 3,2
|
138/21 мм
|
Датчик с индентором из поликристалла кубического нитрида бора для массового контроля материалов повышенной твердости |
|
«G»
|
6кг/55мм/Ra 7,2
|
200/29 мм
|
Контроль твердости глубинных слоев изделия;
материалов с высокой структурной неоднородностью (чугуны, бронза и т.д.) Ожидаемая твердость изделия - не более 450 НВ
|
*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.
Эксплуатация
Комплект «Твердомер ТКМ-459C Универсальный+» предназначен для работы в производственных и полевых условиях.
Требования к контролируемому изделию
| Ультразвуковой метод |
Динамический метод |
| Масса более 1 кг, толщина более 2 мм - дополнительная подготовка не требуется |
Масса более 5 кг, толщина более 6 мм - дополнительная подготовка не требуется |
| Масса менее 1 кг - изделие необходимо зафиксировать на опорной плите |
Изделия жесткой конструкции (трубы, валы) с ожидаемой твердостью от 90 до 250 НВ и толщиной более 4 мм - дополнительная подготовка не требуется |
| Толщина менее 2 мм - изделие «притереть» на опорной плите с помощью фиксирующей пасты (напр. «ЦИАТИМ») |
Масса менее 5 кг - изделие притереть на опорной плите с помощью фиксирующей пасты (напр. «ЦИАТИМ») |
| При шероховатости контролируемой поверхности 1,6 Ra измерения будут наиболее точными |
В зависимости от величины шероховатости поверхности подбирается тип датчика, обеспечивающий наибольшую точность измерений |
Режимы работы твердомера ТКМ-459C
| Режим измерения |
Отображение результатов измерений |
Применение |
| По основным шкалам |
Основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV |
Измерение твердости основной массы контролируемых изделий |
| С использованием дополнительных калибровок к основным шкалам |
По шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) |
Контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов |
| По дополнительным шкалам (определяются пользователем или добавляются производителем) |
Шкалы программируются самим пользователем |
Решение специальных задач |
Интеллектуальная система статистической обработки результатов измерений
Параметры статистической обработки серии измерений
- Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего.
- Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
- Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы.
- Автоматический отброс результатов, некорректно проведенных замеров.
- Демонстрация всех результатов замеров в серии.
Обработка результатов в памяти прибора
- Вычисление среднего значения, среднеквадратичного отклонения.
- Вычисление максимума и минимума в группе результатов замеров.
- Вычисления относительно заданных значений твердости.
- Выборки результатов относительно заданных значений твердости.
- Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.
| |
Ультразвуковой метод |
Динамический метод |
| Диапазон измерений твердости по основным шкалам: |
| по Бринеллю |
90 - 450 НВ |
| по Роквеллу С |
20 - 70 HRC |
| по Виккерсу |
240 - 940 HV |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам: |
| по Бринеллю: |
| в диапазоне (90...150) НВ |
±10 НВ |
| в диапазоне (150...300) НВ |
±15 НВ |
| в диапазоне (300...450) НВ |
±20 НВ |
| по Роквеллу С |
±2 HRC |
| по Виккерсу: |
| в диапазоне (240...500) HV |
±15 HV |
| в диапазоне (500...800) HV |
±20 HV |
| в диапазоне (800...940) HV |
±25 HV |
| Диаметр площадки на изделии для установки датчика |
- от 1 мм на плоскости,
- от 5 мм в глухом отверстии (пазу) |
от 7 мм на плоскости |
| Количество возможных дополнительных калибровок к шкалам твердомера |
5 для каждой шкалы |
| Количество дополнительных шкал |
3 |
| Время одного замера твердости |
2 сек. |
| Число замеров для вычисления среднего значения |
1–99 |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения |
3 |
| Емкость памяти результатов измерений |
12 400 |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти |
100 |
| Сигнал о выходе результата измерения за допустимые границы |
есть |
| Связь с компьютером |
USB |
| Питание |
LI-ion аккумулятор (встроен в прибор) |
| Размеры электронного блока твердомера |
121 × 69 × 41 мм |
| Масса электронного блока твердомера |
300 г |
| Диапазон рабочих температур |
−15...+ 35 °C |
| Гарантийный срок эксплуатации |
36 мес. с даты продажи, но не более 40 мес. с даты выпуска |
| Межповерочный интервал твердомера |
1 год |

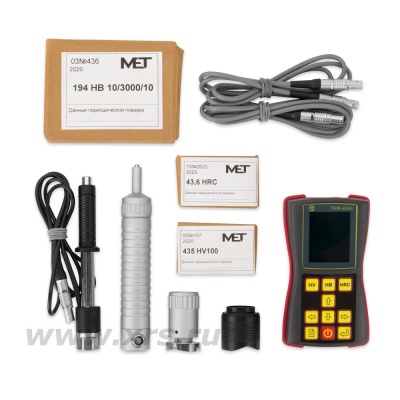

- Электронный блок твердомера
- Аккумулятор (встроен в прибор)
- Датчик тип «А» ультразвуковой
- Датчик тип «D» динамический
- Соединительный кабель (2 шт.)
- Позиционирующая насадка "U-459"
- Позиционирующая насадка "Z-359"
- Контрольный образец твердости HRC
- Контрольный образец твердости HB
- Контрольный образец твердости HV
- Зарядное устройство
- Руководство по эксплуатации (совмещено с паспортом)
- Свидетельство о поверке (или отметка в РЭ)
- USB-кабель для подключения к ПК
- Программное обеспечение на мини CD-диске
- Защитный чехол и манжета для фиксации прибора
- Специализированный кофр для безопасной переноски и хранения
