Портативный ультразвуковой твердомер МЕТ-У1
Твердомер МЕТ-У1 используется для неразрушающего контроля твердости изделий методом ультразвукового контактного импеданса (UCI). Полученное значение переводится в твердость по шкалам Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD). Твердомер также позволяет определять предел прочности (Rm) на растяжение изделий из сталей перлитного класса. Предел прочности вычисляется в соответствии с ГОСТ 22791-77 путем автоматического пересчета со шкалы Бринелля.
Прибор внесен в Госреестр СИ РФ (№ 19632-12).
Твердомер МЕТ-У1 подходит для оценки твердости изделий толщиной от 1 мм, а также изделий с глянцевой поверхностью, так как оставляет минимальный отпечаток. Может комплектоваться несколькими датчиками с разной испытательной нагрузкой. «К» в маркировке означает укороченную конструкцию датчика:
- У10 — 9,8 Н (1 кгс)
- У15, У15К — 14,7 Н (1,5 кгс)
- У50, У50К — 49 Н (5 кгс)
- У100 — 98 Н (10 кгс)
Твердомер работает от аккумуляторной батареи типоразмера С, которая обеспечивает до 5 часов непрерывной работы с включенной подсветкой экрана. Корпус твердомера выполнен из пластмассы.
Также выпускается модификация МЕТ-У1А с алюминиевым корпусом и степенью защиты от пыли и влаги IP66.
| Наименование параметра |
Значение |
Измерение твердости по шкалам:
— Роквелла
— Бринелля
— Виккерса
— Шора |
20–70 HRC
75–450 HB
75–1000 HV
23–102 HSD |
Пределы допускаемой абсолютной погрешности измерения твердости по шкалам:
— Роквелла
— Бринелля
— Виккерса
— Шора |
±2
±12
±15
±3 |
Измерительное усилие датчиков, Н
— У10
— У15, У15К
— У50, У50К
— У100 |
9,8
14,7
49,0
98,0 |
| Шероховатость поверхности образца |
< Ra 2,5 для усилия 10 и 14,7 Н
< Ra 4,5 для усилия 50 Н
< Ra 8,0 для усилия 100 Н |
| Радиус кривизны поверхности образца, мм |
>5 |
| Минимальный вес образца, кг |
>0,01 |
| Толщина образца, мм |
>1 |
| Глубина проникновения индентора |
зависит от типа датчика; для датчика У15 — 0,03 мм |
| Срок службы датчика |
не менее 200 000 измерений |
| Время одного измерения, с |
2,5 |
| Обработка результатов измерений |
вычисление среднего значения; удаление текущего измерения; сохранение данных; работа с архивом |
| Память (архив) |
99 показаний, которые сохраняются при выключении питания |
| Внешнее программное обеспечение |
перенос данных из архива прибора на компьютер; обработка данных; создание баз данных; построение графиков; печать результатов |
| Электропитание |
аккумулятор 1,2 В; сеть переменного тока 100–240 В, 50–60 Гц |
| Потребляемая мощность, В·А |
3,0 |
| Время зарядки аккумулятора, ч |
8 |
Время работы аккумулятора, ч
— без подсветки
— с подсветкой
— от сети переменного тока |
16
5
не ограничено |
| Диапазон рабочих температур, °С |
−10...+50 |
| Диапазон температур хранения, °С |
−30...+60 |
| Габаритные размеры электронного блока, мм |
145 × 80 × 40 |
Габаритные размеры датчиков, мм
— У10, У15, У50, У100
— У15К, У50К |
160 × 25
80 × 40 |
| Масса твердомера (с датчиком), кг |
0,5 |
| Наименование |
Количество |
| Электронный блок твердомера МЕТ-У1 |
1 шт. |
| Датчик ультразвуковой У15, У50, У10, У100, У15К, У50К |
один или несколько по заказу |
| Кабель для соединения датчика с электронным блоком |
1 шт. |
| Кабель USB для подключения к компьютеру и зарядному устройству |
1 шт. |
| Зарядное устройство |
1 шт. |
| Аккумуляторная батарея типоразмера С |
1 шт. |
| Плоская опорная насадка для датчика |
1 шт. |
| CD-диск с ПО |
1 шт. |
| Универсальный чехол |
1 шт. |

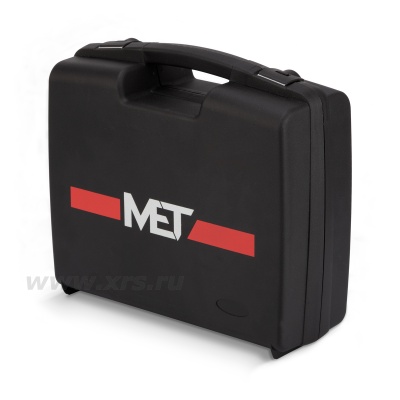

| Упаковочная сумка |
1 шт. |
| Комплект эксплуатационной документации |
1 компл. |
| Эталонные меры твердости для калибровки |
по заказу |
