- объектов с малой массой и толщиной стенки;
- изделий с глянцевой поверхностью (если предъявляются требования к минимальной величине отпечатка);
- а также для контроля поверхностного упрочненного слоя.
Твердомер NOVOTEST Т-У2 выполнен в ударопрочном корпусе и дополнительно защищен специальным силиконовым чехлом. Работает при температурах от −20 до +40 °С, обладает интуитивно понятным меню и функцией автоматического распознавания модификации подключенного датчика. В твердомере предустановлены калибровки датчика по шкалам Роквелла, Бринелля и Виккерса для конструкционной стали, а также предусмотрена возможность калибровки по пользовательским шкалам.
Твердомер NOVOTEST Т-У2 внесен в Госреестр средств измерений РФ (№ 75567-19) и Республики Казахстан (№ KZ.02.03.00313-2020/75567-19).
Модификации ультразвуковых датчиков

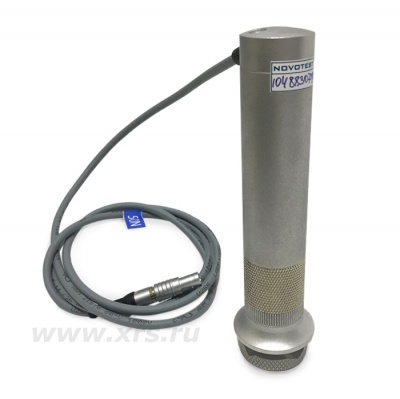

Модификации ультразвуковых датчиков У1 с различной нагрузкой дают возможность контролировать твердость изделий с плохо подготовленной поверхностью и проводить измерения, оставляя на поверхности практически незаметный отпечаток.
- У1 (5 кг) — основной датчик для решения большинства задач (входит в стандартную комплектацию). Средние требования к чистоте поверхности исследуемого изделия.
- У1 (1 кг) — датчик с уменьшенной нагрузкой. Предназначен для измерения твердости изделий с повышенными требованиями к чистоте поверхности, а также для измерения твердости поверхностных упрочненных слоев. Позволяет работать с тонкостенными деталями, различными азотированными и цементированными слоями пресс-форм, штампов, матриц. Высокие требования к чистоте поверхности.
- У1 (10 кг) — датчик с увеличенной испытательной нагрузкой. Применяется для измерения твердости изделий с повышенной шероховатостью и на плохо подготовленных поверхностях. Наименьшие требования к чистоте поверхности.
Ультразвуковые датчики У1 поставляются со специальной двусторонней опорной насадкой, которая обеспечивает удобство позиционирования датчика относительно объекта контроля. Одна стороны насадки плоская, на другую нанесены призматические пазы для установки датчика на цилиндрические изделия. Для проведения измерений твердости в узких и труднодоступных местах используется датчик со снятой насадкой.
Технические характеристики электронного блока твердомера NOVOTEST Т-У2
| Наименование параметра | Значение |
| Питание | от двух аккумуляторных батарей NiMH или АА по 1,2 В |
| Сила тока питания, мА, не более | 100 |
| Время непрерывной работы, ч, не менее | 20 |
| Диапазон рабочих температур, °С | −20...+40 |
| Габаритные размеры, мм | 120 × 75 × 36 |
| Масса блока с батарей, г, не более | 250 |
Диапазоны измерений и пределы основной допускаемой погрешности
| Шкала твердости | Диапазон измерений | Погрешность |
| Роквелл, HRC | 20–70 | ±2 |
| Бриннель, HB | 90–330 | ±10 |
| 330–450 | ±15 | |
| Виккерс, HV | 240–500 | ±15 |
| 500–940 | ±30 | |
| Предел прочности σв (справочный) ГОСТ 22761-77, МРА | 370–1500 | нормируется при градуировке |
Технические характеристики ультразвуковых датчиков
| Наименование параметра | У1 (5 кг) | У1 (1 кг) | У1 (10 кг) |
| Нагрузка, кгс (Н) | 5 (50) | 1 (10) | 10 (98) |
| Габаритные размеры датчика (Ø × В), мм | 35 × 140 | 35 × 140 | 35 × 140 |
| Масса датчика, г, не более | 250 | 250 | 250 |
| Шероховатость измеряемой поверхности, Ra | 2,5 | 1,5 | 3,2 |
| Радиус кривизны измеряемой поверхности, мм | 5 | 5 | 5 |
| Масса контролируемого изделия, кг, не менее | 0,1* | 0,1* | 0,1* |
| Толщина контролируемого изделия, мм, не менее | 1* | 0,8* | 1,5* |
* И менее при соблюдении рекомендаций по проведению измерений твердости легких и тонких образцов.
{second_description}| Наименование | Количество |
| Электронный блок твердомера NOVOTEST Т-У2 | 1 шт. |
| Датчик ультразвуковой У1 со специальной опорной насадкой для плоских и радиусных поверхностей | 1 шт. |
| Аккумуляторные батареи | 2 шт. |
| Зарядное устройство | 1 шт. |
| Диск с ПО | 1 шт. |
| Кабель для связи с ПК | 1 шт. |
| Сумка с плечевым ремнем | 1 шт. |
| Паспорт и РЭ | 1 экз. |
| Упаковочная тара | 1 шт. |
| Дополнительные датчики различного типа | опционально |
| Дополнительные аккумуляторные батареи | опционально |
| Дополнительное зарядное устройство | опционально |
| Дополнительные меры твердости | опционально |
[button url="images/cataloque/id1037/rukovodstvo-po-ekspluatatsii.pdf" target="blank"]Руководство по эксплуатации твердомеров NOVOTEST Т-УД2 (комбинированный), Т-У2 (ультразвуковой), Т-Д2 (динамический)[/button]
