Рентгенографическая система АРИОН-20.17.20.08/2 в составе мобильной лаборатории
Назначение
Мобильные лаборатории предназначены для проведения работ по неразрушающему контролю в условиях строительства, эксплуатации и ремонта трубопроводов, технологических объектов и сооружений газовой, нефтеперерабатывающей, атомной и других отраслей промышленности. Использование мобильных лабораторий НК существенно ускоряет процесс контроля и обеспечивает возможность проводить работы и обрабатывать полученные данные в полевых условиях.
Наша компания проектирует специализированные мобильные лаборатории неразрушающего контроля, в состав которых входят камеры радиационной защиты и рентгенографические системы АРИОН. Мобильные лаборатории имеют соответствующую планировку и укомплектованы необходимым оборудованием и вспомогательными принадлежностями для проведения радиографического контроля, а также для последующей обработки и расшифровки снимков. Лаборатории способны работать автономно в отдаленных районах, где нет стационарных источников питания.
Рентгенографическая система АРИОН-20.17.20.08/2, входящая в состав представленной передвижной лаборатории, предназначена для проведения радиографического контроля в полевых условиях. Рентгенозащитная камера системы обеспечивает радиационную безопасность персонала при проведении работ с использованием переносного рентгеновского аппарата с максимальным напряжением до 200 кВ. Камера обеспечивает ослабление первичного и рассеянного излучения до безопасных значений в соответствии с действующими нормами. Дополнительная радиационная защита не требуется.
Конструктивное исполнение

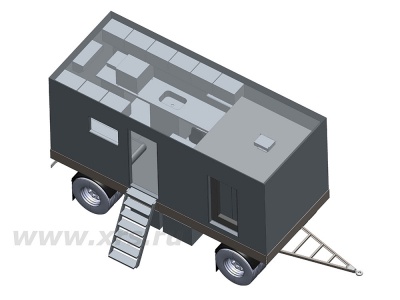

Камера радиационной защиты системы представляет собой каркасную конструкцию из свинца и стали, размещенную в фургоне (КУНГе) на колесной платформе. Платформа имеет сцепное устройство и может быть отбуксирована непосредственно на участок контроля. Помимо камеры радиационной защиты в модуле фургона имеется помещение, предназначенное для работы дефектоскописта.
На базе мобильной лаборатории можно выполнять полный цикл контроля изделий с габаритными размерами до 600 × 600 × 1000 мм: начиная с загрузки объекта контроля в камеру и экспозиции, до проявки полученных снимков и их расшифровки.
Лаборатория оснащена всем необходимым оборудованием:
По запросу заказчика лаборатория может быть укомплектована дополнительным оборудованием и принадлежностями.
Камера радиационной защиты системы АРИОН-20.17.20.08/2
Камера радиационной защиты системы АРИОН-20.17.20.08/2 оснащена системой вытяжной вентиляции, блокировкой самопроизвольного открывания двери, а также блокировкой включения рентгеновского аппарата при открытой двери. Внутри и снаружи камеры установлены кнопки для аварийного отключения рентгеновского аппарата. Для световой сигнализации наличия/отсутствия рентгеновского излучения предусмотрены лампа-вспышка и табло «Рентгеновское просвечивание».
В камере предусмотрены две автоматизированные двустворчатые двери для загрузки объектов контроля и размещения на них пленки или запоминающих пластин. Рентгеновский аппарат располагается горизонтально, регулировка по высоте осуществляется оператором с панели управления. Имеется индикация высоты расположения рентгеновского аппарата.
Заказать мобильную лабораторию, оснащенную рентгенографической системой, можно, оставив заявку на сайте или связавшись с нашими специалистами по телефону 8 800 505-66-57 или по электронной почте xrs@xrs.ru. Лаборатория также может быть укомплектована оборудованием для проведения других видов неразрушающего контроля. При изготовлении передвижной лаборатории мы учитываем все пожелания заказчика по внутренней отделке, планировке и оснащению.
