Денситометр-яркомер XRS-4400

52 800 ₽
Остаток актуален на
18:00:01      02.02.2023
XRS-4400 без чехла (исполнение с неразъемным кабелем) с поверкой ГосЦСМ
59 700 ₽
Остаток актуален на
18:00:01      02.02.2023
XRS-4400 в чехле (исполнение с разъемным кабелем) с поверкой ГосЦСМ
Производитель: Арион
В наличии
Бренд:

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

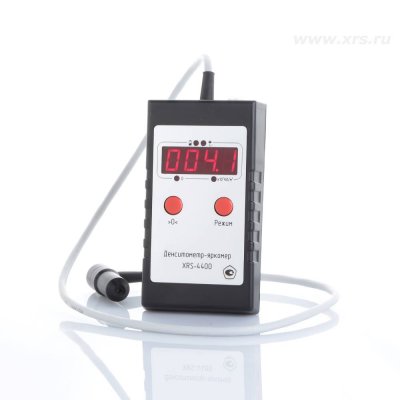

Цифровой портативный денситометр-яркомер XRS-4400

Денситометр-яркомер XRS-4400 изготавливается в соответствии с ТУ 26.51.66-075-96651179-2017 и предназначен для измерения диффузной оптической плотности почернения рентгеновской плёнки и яркости светодиодных и аналоговых (ламповых) источников света. Сочетание в одном приборе режимов денситометра и яркомера делает данную модель уникальной, не имеющей аналогов на рынке.

Утверждение типа СИ

Денситометр-яркомер XRS-4400 внесен в Государственные реестры средств измерений 3 стран: России, Беларуси и Казахстана.

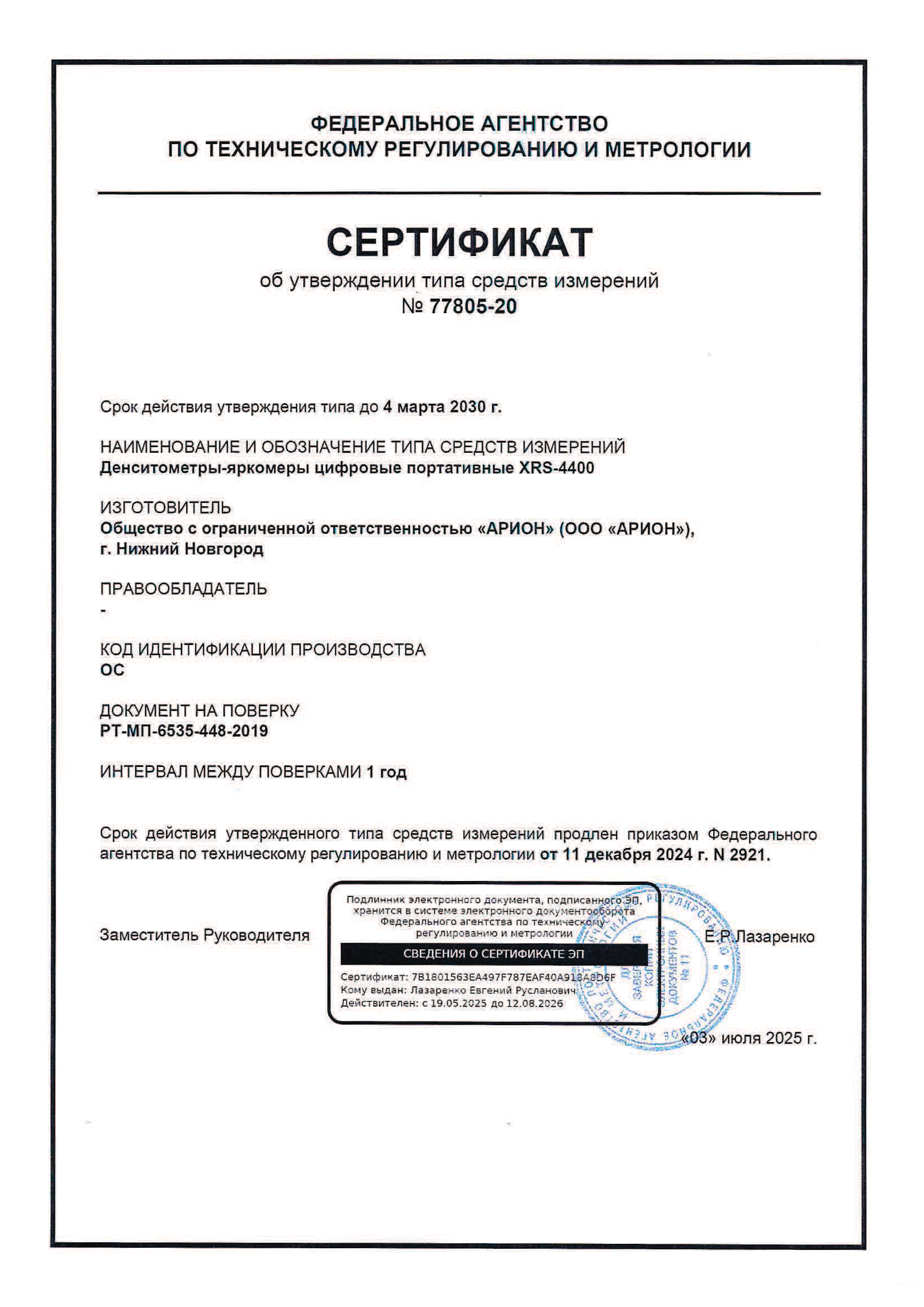

Свидетельство об утверждении типа СИ в России
Сертификат об утверждении типа СИ в Беларуси
Сертификат об утверждении типа СИ в Казахстане

Регистрационный номер:
— в Госреестре СИ РФ — 77805-20
— в Госреестре СИ Республики Беларусь — РБ 03 11 8728 22
— в Госреестре СИ Республики Казахстан — KZ.02.03.01041-2022/77805-20

Функциональные возможности

Прибор сочетает в себе следующие функциональные возможности:

  • Измерение оптической плотности рентгеновских снимков до 6 Б.
  • Измерение светового потока яркостью до 2 000 000 Кд/м².
  • Возможность измерения оптической плотности с применением негатоскопов, в которых реализована схема регулировки яркости с широтно-импульсной модуляцией.
  • Возможность работы от встроенного аккумулятора и от сетевого адаптера.

Денситометр XRS-4400 имеет два режима работы:

  • режим «Денситометр» — измерение оптической плотности в диапазоне 0,01 ÷ 5,0 Б и индикация оптической плотности до 6,0 Б;
  • режим «Яркомер» — измерение яркости светового потока в диапазоне 1 ÷ 200 000 Кд/м² и индикация яркости светового потока до 2 000 000 Кд/м².

Денситометр-яркомер XRS-4400 — принцип работы

Основан на преобразовании светового потока, сразу попадающего или прошедшего через исследуемый материал на измерительный зонд, в электрический сигнал, с последующим преобразованием этого сигнала на микропроцессоре в значения яркости или оптической плотности, которые отображаются на цифровом индикаторе в зависимости от выбранного режима измерений.

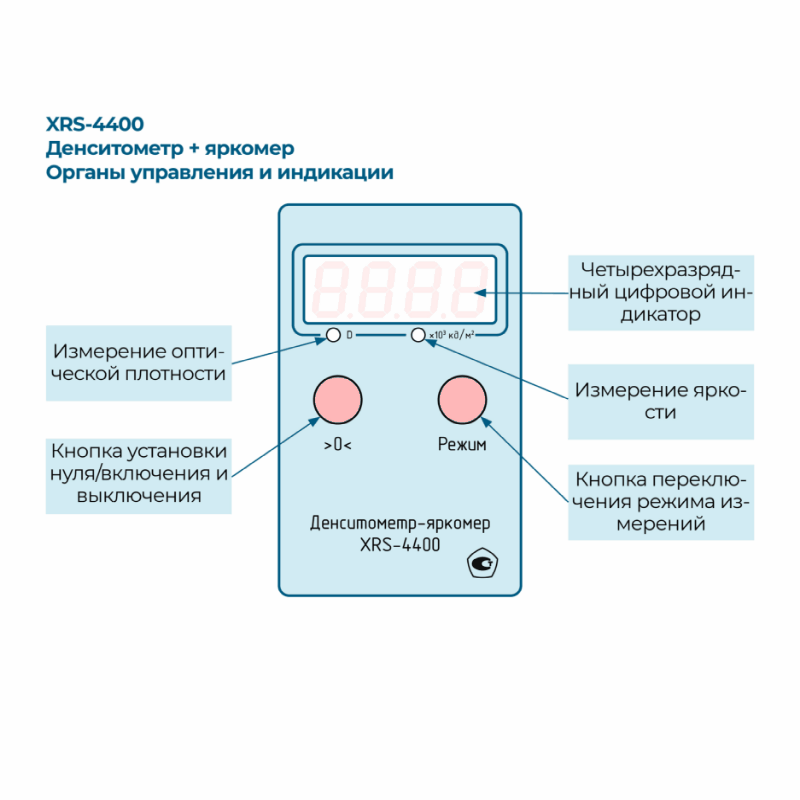

Органы индикации и управления денситометром яркомером XRS-4400

Определение оптической плотности

Вычисление оптической плотности D осуществляется микропроцессором в режиме измерения «D». Значение D представляет собой десятичный логарифм отношения падающего светового потока Ф₀ (нулевая точка) к световому потоку Ф проходящему через рентгеновскую плёнку. В качестве источника света выступает негатоскоп.

Определение значения оптической плотности производится в два этапа: установка 0 и проведение измерений. Чтобы обеспечить одинаковую яркость при выполнении измерений, определение плотности почернения и установка нуля должны производиться, по возможности, на одном и том же участке экрана негатоскопа.

Установка нулевой точки измерений

Чтобы установить нулевую точку, необходимо приложить оптический датчик денситометра к экрану негатоскопа. Яркость свечения экрана негатоскопа в процессе установки нуля и во время измерения оптической плотности должна оставаться постоянной. Обнуление денситометра XRS-4400 по световому потоку Ф₀ происходит при нажатии кнопки установки нуля.

Измерение плотности почернения участка рентгеновского снимка

Чтобы измерить оптическую плотность на определённом участке рентгеновского снимка, необходимо разместить его на экране негатоскопа и приложить к нему светочувствительный датчик. Значение оптической плотности (Бел, Б — единица логарифмического отношения физической величины к одноимённой физической величине) высвечивается на цифровом четырёхразрядном индикаторе.

Измерение яркости светового потока

Яркость светового потока определяется в режиме измерения «х10³ Кд/м²». Значение яркости отображается на дисплее устройства когда оптический датчик приложен к осветительному прибору. Дополнительная калибровка денситометра-яркомера XSR-4400 в этом режиме не требуется.

Техническое обслуживание денситометра-яркомера XRS-4400

XRS-4400 не нуждается в каком-либо периодическом обслуживании. В случае сильного загрязнения светового канала измерительного щупа и заметного падения чувствительности денситометра-яркомера необходимо произвести процедуру очистки датчика.

Сверили технические характеристики
с паспортом и сайтом производителя. Всё верно!

Дата проверки: 23.03.2022
ТХ актуальны: март 2022
Наименование параметра Значение
Диапазон показаний диффузной оптической плотности, Б 0,00 ÷ 6,00
Диапазон измерения диффузной оптической плотности, Б 0,01 ÷ 5,00
Пределы допускаемой абсолютной погрешности измерений диффузной оптической плотности, Б:
— в диапазоне от 0,01 до 2,00 Б включ. ±0,02
— в диапазоне св. 2,00 до 4,00 Б включ. ±0,05
— в диапазоне св. 4,00 до 5,00 Б ±0,10
Калибровка нуля полуавтоматическая
Диапазон показаний яркости, кд/м² 1 ÷ 2 000 000
Диапазон измерения яркости, кд/м² 1 ÷ 200 000
Пределы допускаемой основной относительной погрешности измерений яркости, % ±10,0
Напряжение питания сети переменного тока, В ~220 ± 10%
Частота сети переменного тока, Гц (50 ± 1)
Напряжение питания сетевого адаптера, В ⎓ 12 (0,5 А)
Напряжение питания от аккумуляторов АА, В ⎓ 2,4
Габаритные размеры прибора без чехла (Д × Ш × В), мм 145 × 83 × 43
Масса прибора (без чехла и сетевого адаптера), кг, не более 0,35
Габаритные размеры чехла (Д × Ш × В)*, мм 175 × 100 × 55



* Характеристики только для исполнения XRS-4400 с разъемным кабелем.

  XRS-4400 без чехла (исполнение с неразъемным кабелем) с поверкой ГосЦСМ XRS-4400 в чехле (исполнение с разъемным кабелем) с поверкой ГосЦСМ
Денситометр-яркомер с неразъемным кабелем 1 шт.
Денситометр-яркомер с разъемным кабелем 1 шт.
Сетевой адаптер 1 шт. 1 шт.
Аккумулятор тип АА 2 шт. 2 шт.
Чехол 1 шт.
Паспорт и РЭ 1 экз. 1 экз.
Свидетельство о поверке 1 шт. 1 шт.
Упаковочная коробка 1 шт. 1 шт.
