Негатоскоп ГЕЛИОС макс XRS 100/400

176 600 ₽

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Промышленный светодиодный негатоскоп ГЕЛИОС макс XRS 100/400

Промышленный светодиодный негатоскоп Гелиос макс XRS 100/400 представляет собой источник стабильного высокоинтенсивного света и предназначен для расшифровки рентгенографических снимков высокой оптической плотности потемнения.

Применение современных технологий позволило создать негатоскоп с уровнем яркости свечения 800 000 кд/м2 при размере экрана 100 × 400 мм. Такая интенсивность света позволяет обеспечить расшифровку снимков оптической плотностью до 4,9 Б. Модификация «макс» является самой мощной в линейке негатоскопов серии «Гелиос» и удовлетворяет требованиям всех действующих стандартов*.

Негатоскоп предназначен для эксплуатации в условиях заводских и мобильных лабораторий в диапазоне температур +10…+35°С и относительной влажности не более 80%.

Функциональные особенности:

  • равномерное свечение экрана;
  • инкрементальная регулировка световой интенсивности позволяет выбрать оптимальное значение яркости на снимке;
  • рассеивающий экран устойчив к повреждениям;
  • полностью отсутствует эффект мерцания;
  • программируемый контроллер запоминает последнее выбранное значение яркости;
  • переключение между режимом ожидания и активным просмотром возможно либо при помощи ручки многофункционального энкодера, либо нажатием на педаль;
  • контроллер регулирует интенсивность работы вентиляторов системы внутреннего охлаждения от температуры радиатора светодиодной матрицы, тем самым снижая уровень шума при использовании негатоскопа;
  • система поверхностного охлаждения пленки запускается автоматически при яркости экрана более 350 000 кд/м2 и предотвращает нагрев плёнки, вызываемый сверхинтенсивным световым потоком.

*Согласно СДОС-01-2008 «Методические рекомендации о порядке проведения радиационного контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах» и ISO 5580 (1985): Non-Destructive Testing – Industrial Radiographic Illuminators – Minimum Requirements, минимальная яркость изображения на самом темном участке пленки плотностью больше 2,5 должна равняться 10 кд/м2, в этом случае формула расчета яркости освещенного поля имеет следующий вид: Φ = 10D+1 кд/м2, где D – оптическая плотность потемнения пленки, Ф – яркость. Соответственно D = log10Φ – 1 = log10800 000 – 1 = 4,903, что подтверждает пригодность негатоскопа для просмотра снимков, имеющих оптическую плотность до 4,9 Б.

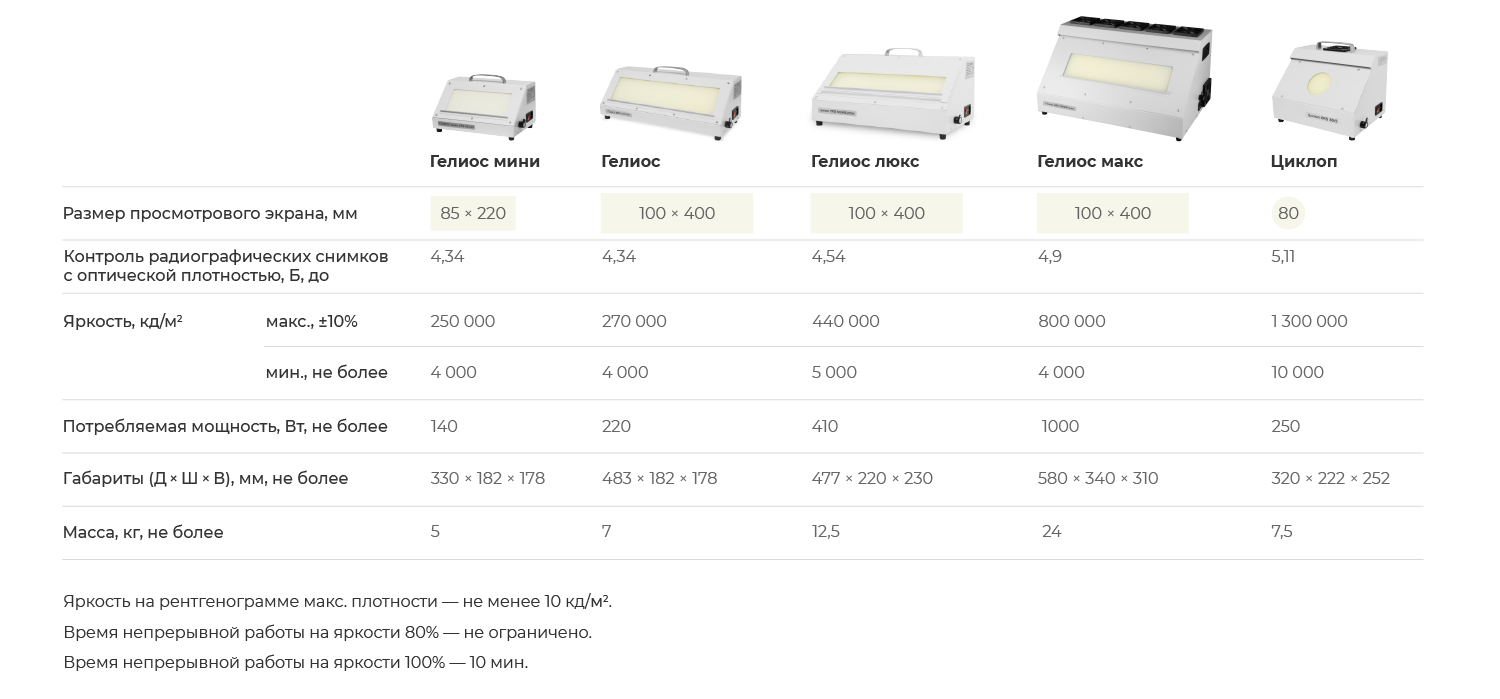

Размер просмотрового экрана, мм

100 × 400

Контроль радиографических снимков с оптической плотностью, Б, до

4,9

Максимальная яркость свечения экрана, кд/м2, не менее

800 000 ± 10%

Минимальная яркость свечения экрана, кд/м2, не более

4 000

Яркость на рентгенограмме максимальной плотности 4,9 Б, кд/м2, не менее

10

Время непрерывной работы на яркости 80%

не ограничено

Время непрерывной работы на яркости 100%, мин.

10

Напряжение питания (сеть переменного тока), В/Гц

~ (220±10)/50

Потребляемая мощность, Вт, не более

1 000

Габаритные размеры (Д × Ш × В), мм, не более

580 × 340 × 310

Масса, кг, не более

24

Температура окружающего воздуха, °С

+10 ÷ +35

Относительная влажность воздуха, не более, %

80

Негатоскоп светодиодный Гелиос макс XRS 100/400

1 шт.

Педаль управления

1 шт.

Кабель питания 220В

1 шт.

Маска с окном 60 х 390 мм для пленки 70 х 400 мм

1 шт.

Маска с окном 70 х 290 мм для пленки 80 х 300 мм

1 шт.

Маска с окном Ø 40 мм

1 шт.

Паспорт и РЭ

1 шт.
