- Шероховатость (R): Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RS, RSm, Rlo, RHSC, Rpc, Rmr(c), RzJIS, R3y, R3z.
- Волнистость (W): Wa, Wp, Wv, Wt, Wz, Wq, Wsk, Wku, Wc, WS, WSm, Wlo, WHSC, Wpc, Wmr(c), WzJIS.
- Первичный профиль (P): Pa, Pp, Pv, Pt, Pz, Pq, Psk, Pku, Pc, PS, PSm, Plo, PHSC, Ppc, Pmr(c), PzJIS.

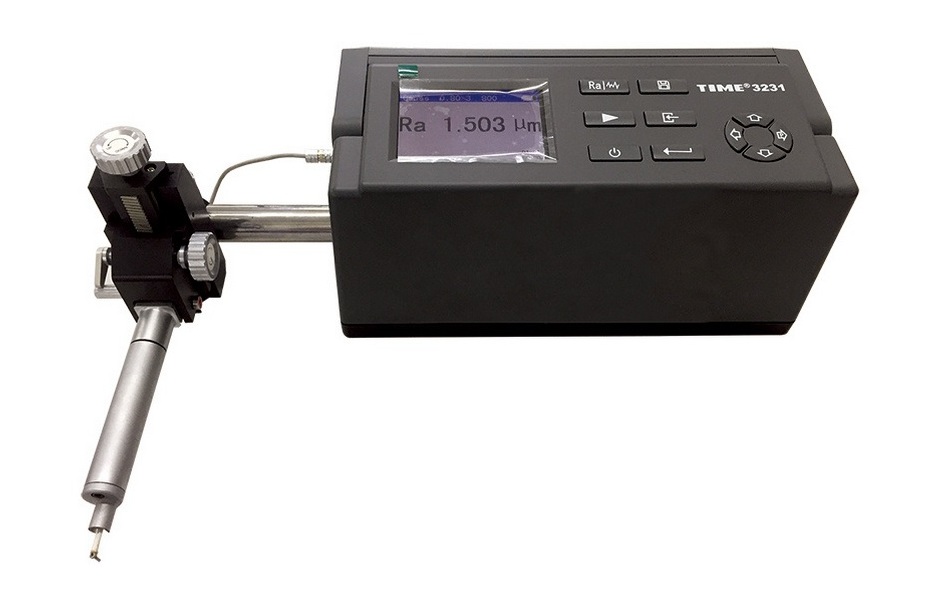

Датчик с чувствительным щупом присоединяется к электронному блоку через переходный опорный элемент, с помощью которого можно легко отрегулировать высоту щупа. Кроме того, через переходный элемент датчик можно развернуть на 90°. В таком положении щуп будет двигаться по поверхности не вперед-назад, а вправо-влево.
Результаты измерений можно сохранить в памяти, распечатать на специальном принтере или отправить на компьютер. TR300 — самый габаритный и тяжелый (2,3 кг) измеритель шероховатости производства TIME Group. Для удобства переноски прибор оснащен складной ручкой.
Измеритель шероховатости TR300 внесен в Госреестр средств измерений РФ (№
58865-14).
Датчики
Измеритель TR300 может быть снабжен дополнительными датчиками, что позволяет проводить контроль на объектах различной конфигурации: на плоских и наклонных поверхностях, на зубьях шестерен, в пазах, углублениях и т. д.
- TIME S230 — стандартный датчик, входящий в базовую комплектацию.
- TIME S230U — датчик для измерений в U-образных канавках.
- TIME S231V — датчик для измерений в
V-образных канавках. - TIME S231 — датчик для измерений на поверхности зубьев (измерительный щуп отклонен от вертикали на 30°).
- TIME S232 — миниатюрный датчик для маленьких отверстий диаметром от 1,3 мм.
- TIME S233 — датчик для глубоких пазов (длина щупа — 10 мм).
- TIME S234 — датчик для изогнутых поверхностей.
- TIME S235 — датчик для контроля тонких стержней.
- TIME S236 — датчик для глубоких пазов (длина щупа — 20 мм).
- TIME S238 — датчик для очень глубоких пазов (длина щупа — 30 мм).
| Параметр | Значение |
| Исследование профиля | R (шероховатость) W (волнистость) P (первичный профиль) |
| Измеряемые параметры | R: Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RS, RSm, Rlo, RHSC, Rpc, Rmr(с), RzJIS, R3y, R3z W: Wa, Wp, Wv, Wt, Wz, Wq, Wsk, Wku, Wc, WS, WSm, Wlo, WHSC, Wpc, Wmr(с), WzJIS P: Pa, Pp, Pv, Pt, Pz, Pq, Psk, Pku, Pc, PS, PSm, Plo, PHSC, Ppc, Pmr(с), PzJIS |
| Диапазон измерения по параметру Ra, Rz, мкм | |
| Диапазон измерений высотных параметров, мкм | 800; 80; 8 |
| Определение параметров согласно стандартам | ISO, DIN, ANSI, JIS |
| Типы фильтров | RC — резистивно-емкостный PC-RC — резистивно-емкостный с фазовой коррекцией Gauss — фильтр Гаусса |
| Длина оценки, мм | 0,08 / 0,25 / 0,8 / 2,5 / 8,0 |
| Количество базовых длин на длине оценки | |
| Максимальная измеряемая длина, мм | 40 |
| Дискретность, мкм | 0,001 на диапазоне 50 мкм 0,016 на диапазоне 800 мкм |
| Точность | ±5% |
| Дисплей | LCD |
| Память | 10 групп первичных данных |
| Встроенные порты | USB, RS-232 |
| Питание | перезаряжаемый литий-ионный аккумулятор |
| Диапазон рабочих температур, °С | +5...+40 |
| Габаритные размеры, мм | 409 × 96 × 98 |
| Масса прибора, кг | 2,3 |
| Наименование | Количество |
| Электронный блок TR300 | 1 шт. |
| Стандартный датчик TIME S230 | 1 шт. |
| Образцовая мера шероховатости Ra 3,2 | 1 шт. |
| Отвертка | 1 шт. |
| Зарядное устройство | 1 шт. |
| Соединительный кабель RS-232 | 1 шт. |
| Кейс для транспортировки и хранения | 1 шт. |
| Комплект эксплуатационной документации | 1 шт. |
| Дополнительный измерительный датчик | по заказу |
| Принтер для печати результатов контроля | по заказу |
