Производитель: TIME Group Inc
В наличии

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Многофункциональные измерители шероховатости (профилометры) TIME3220 и TIME3221

Измерители TIME3220 и TIME3221 предназначены для определения параметров шероховатости поверхности. Могут использоваться для контроля деталей различной конфигурации, при условии, что контролируемая поверхность в пределах хода щупа представляет прямую линию.

TIME3220 и TIME3221 определяют одни и те же параметры: Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RPc, RSm, Rmr©, tp, Rmr, Rpm, Rz1max, Rz(JIS), Rmax, Htp, Pa, Pp, Pv, Pt, Pz, Pq, Psk, Pku, Pc, PSm, Pmr©, Pmr, Pz1max, Pz(JIS), R, Rpk, Rvk, Mr1, Mr2, A1, A2. Отличие моделей заключается в способе присоединения датчика с чувствительным щупом:

  • TIME3220 — датчик напрямую подключается к электронному блоку.

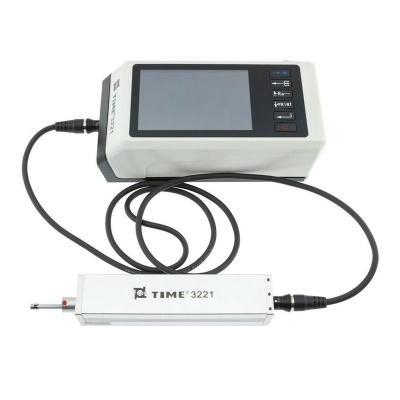

  • TIME3221 — датчик подключается к электронному блоку с помощью соединительного кабеля для удобства измерений на изделиях сложной формы.

Приборы оснащены цветным сенсорным экраном. Помимо цифрового значения шероховатости на экран выводится график профиля поверхности. Результаты измерений можно сохранить в памяти, распечатать на принтере или перенести на компьютер.

Измерители шероховатости TIME3220 и TIME3221 внесены в Госреестр средств измерений РФ (№ 58865-14).

Датчики

В зависимости от объекта контроля, измерители TIME3220 и TIME3221 могут быть доукомплектованы дополнительными датчиками.

  • TIME S201 — стандартный датчик, входит в базовую комплектацию.
  • TIME S211 — датчик с мини-щупом для малых отверстий диаметром от 2 мм.
  • TIME S212 — датчик для бороздок, канавок и уступов ниже 3 мм.
  • TIME S213 — датчик для глубоких бороздок, канавок и уступов ниже 10 мм.
  • TIME S214 — датчик для выпуклых и вогнутых поверхностей.
  • TIME S220 — О-образный датчик для измерений шероховатости внутри колец.
Параметр TIME3220 TIME3221
Диапазон измерений по параметрам Ra, Rz, мкм 0,002–400
Диапазон измерений высотных параметров, мкм ±200; ±50
Радиус измерительного щупа, мкм 5 / 2 5
Измерительное усилие, мН 4 / 0,75 4
Угол измерительного щупа, град. 90 / 60 90
Наибольшая длина участка измерения, мм 19
Длина оценки, мм 0,08 / 0,25 / 0,8 / 2,5 / авто
Скорость перемещения, м/с
0,08 мм
0,25 мм
0,8 мм
2,5 мм
возврат
0,25
0,25
0,5
1
1
Точность ±10%
Количество базовых длин на длине оценки 1–5 (по выбору пользователя)
Дискретность, мкм 0,001 на диапазоне ±50 мкм
0,008 на диапазоне ±200 мкм
Тип датчика индуктивный
Типы фильтров 2RC — резистивно-емкостный
Gauss — фильтр Гаусса
Определение параметров шероховатости по стандартам ISO, DIN, ANSI, JIS
Встроенные порты USB, RS-232
Питание перезаряжаемый литий-ионный аккумулятор
Диапазон рабочих температур, °С 0...+40
Габаритные размеры, мм 155,4 × 75 × 56 155,4 × 75 × 56 (основной блок)
120,5 × 25,5 × 28,5 (блок датчика)
Масса, г 760 580 (основной блок)
165 (блок датчика)
Наименование Количество
Электронный блок TIME3220 или TIME3221 1 шт.
Стандартный датчик TIME S201 1 шт.
Зарядное устройство 1 шт.
Отвертка 1 шт.
Стальная опора 1 шт.
Защитный наконечник 1 шт.
Кабель для передачи данных на ПК 1 шт.
Образец шероховатости по Ra 1 шт.
Кейс для транспортировки и хранения 1 шт.
Комплект эксплуатационной документации 1 шт.
Дополнительный измерительный датчик по заказу
Принтер для печати результатов контроля по заказу

Реестр СИ РФ

Номер: 58865-14

Действует до: 04.09.2029
