Производитель: TIME Group Inc
В наличии

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Измерители шероховатости (профилометры) TR200

Профилометры серии TR200 предназначены для измерения шероховатости различных деталей. Могут использоваться для контроля деталей различной конфигурации:
— деталей, поверхность которых представляет прямую линию, в том числе наружных поверхностей цилиндров;
— деталей с криволинейной поверхностью;
— внутренняя поверхность пазов, углублений.

Измерители шероховатости серии TR200 внесены в Госреестр средств измерений РФ (№ 58865-14).

Модификации прибора

Серия профилометров TR200 представлена тремя моделями: TR200, TR210, TR220. Модели выпускаются в одинаковых корпусах, отличаются функциональными возможностями.

  • TR200 — позволяет определять параметры Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, Rs, Rsm, RSk, Rmr, исходный профиль (Р).
  • TR210 — упрощенная модель измерителя TR200, измеряет 4 параметра шероховатости: Ra, Rz, Ry, Rq.
  • TR220 — позволяет определять большое количество параметров: Ra, Rz, Rq, Rt, Rp, Rv, Rz (JIS), R3z, Rmax, RSk, RPc, Rk, Rpk, Rvk, Mr1, Mr.

Во всех моделях измерительный датчик представляет собой отдельный элемент, который присоединяется к электронному блоку. Результаты измерений могут быть выведены на специальный принтер или ПК через порт RS-232. Питание измерителей TR200 осуществляется от литий-ионного аккумулятора, который обеспечивает около 20 часов непрерывной работы.

Дополнительные приспособления

1) Измерительная стойка (штатив) позволяет провести более точную регулировку положения иглы датчика относительно детали и получать более стабильные результаты. Штатив выпускается в двух вариантах:
— TA610 — перемещение по вертикальной оси 270 мм;
— TA620 — перемещение по вертикальной оси 300 мм; платформа оснащена V-образной выемкой для установки маленьких деталей.

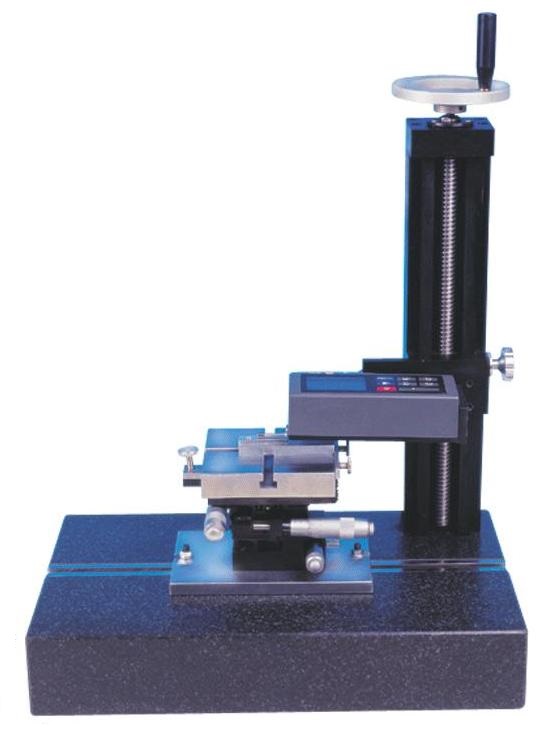

Штатив TA620 с установленным измерителем TR200

2) Измерители шероховатости серии TR200 также могут быть доукомплектованы дополнительными датчиками.

  • TS100 — стандартный датчик, входит в базовую комплектацию.
  • TS110 — датчик для измерений на выпуклых и вогнутых поверхностях.
  • TS120 — миниатюрный датчик для измерений в каналах диаметром от 2 мм.
  • TS130 — датчик для измерений в бороздках или уступах (ниже 3 мм).
  • TS131 — датчик для измерений в глубоких бороздках и уступах (ниже 10 мм).
  • TS140 — датчик + угловой передающий стержень для измерений в пазах и кривошипах шириной 7,5–20 мм и высотой до 2,5 мм.

3) Результаты измерений могут быть распечатаны на месте контроля с помощью принтера ТА220S.

Параметр TR200 TR210 TR220
Измеряемые параметры шероховатости Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, Rs, Rsm, RSk, Rmr, исходный профиль (Р) Ra, Rz, Ry, Rq Ra, Rz, Rq, Rt, Rp, Rv, Rz (JIS), R3z, Rmax, RSk, RPc, Rk, Rpk, Rvk, Mr1, Mr2
Диапазон измерений по параметрам, мкм Ra, Rq: 0,01–40
Rz, Ry, Rp, Rt, R3z: 0,02–160
RSm, RS: 1
Rmr: 1–100%
Ra: 0,025–12,5
Rz: 0,02–160
Ra, Rq: 0,005–40
Rz, Ry, Rt, Rp, Rz (JIS), R3z, Rmax: 0,02–160 мкм
RSm,
RS: 1 мм
Rmr: 1–100% (% Rt)
RSk: 0–10%
Дискретность индикации, мкм 0,001 0,01
Тип дисплея матричный ЖКИ 128 × 64 точки (50 × 30 мм), со светодиодной подсветкой
Функции непосредственное отображение параметров шероховатости и профилей поверхности;
печать данных;
регулировка яркости ЖКИ;
автоотключение после 5 минут перерыва с сохранением результатов;
программная калибровка
Вывод результатов измерений через порт RS-232 на принтер TA220S или ПК
Значения отсечек шага, мм 0,25 / 0,8 / 2,5
Длина оценки значений параметров шероховатости отсечка 1–5 (по выбору пользователя)
Способы фильтрации RC — резистивно-емкостный;
PC-RC — резистивно-емкостный с фазовой коррекцией;
фильтр Гаусса;
D-P — прямой профиль
Определение параметров шероховатости по стандартам ISO, DIN, ANSI, JIS
Тип датчика стандартная модель TS100, индукционный, радиус алмазной иглы 5 мкм
Автоотключение после 5 минут перерыва с сохранением результатов
Питание перезаряжаемый литий-ионный аккумулятор
Зарядное устройство 220 В / 110 В, 50 Гц, время зарядки 2,5 часа
Диапазон рабочих температур, °С 0...+40
Габаритные размеры, мм 141 × 56 × 48 140 × 52 × 48 140 × 56 × 48
Масса электронного блока, г 480 440 440
Наименование Количество
Электронный блок профилометра серии TR200 1 шт.
Стандартный датчик TS100 1 шт.
Образцовая мера шероховатости 1 шт.
Зарядное устройство 1 шт.
Кейс для транспортировки и хранения 1 шт.
Комплект эксплуатационной документации 1 шт.
Дополнительный измерительный датчик по заказу
Измерительная стойка по заказу
Принтер для печати результатов контроля по заказу
