Комплект ВИК ЭЛИТЕСТ Газпром

118 000 ₽
Комплект ВИК Элитест «Газпром» с калибровкой/поверкой на каждое СИ
123 000 ₽
Комплект ВИК Элитест «Газпром» с калибровкой/поверкой ГосЦСМ на каждое СИ

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Комплект ВИК Газпром Элитест (с калибровкой или поверкой)

Комплект ВИК «Газпром» разработан специально для проектирующих, строительных и ремонтных предприятий, обслуживающих магистральные и промысловые газопроводы ОАО «Газпром». Комплект предназначен для контроля сварных соединений на газопроводах и инженерных сооружениях, проводящих в том числе стабильный и нестабильный конденсат. Инструменты набора также применяются для осмотра находящихся в эксплуатации вновь сваренных трубопроводов. Состав комплекта ВИК «Газпром» соответствуют стандартам СТО Газпром 2-2.4-083-2006.


Применение комплекта ВИК Газпром

Комплект ВИК Элитест «Газпром» используется для визуально-измерительной дефектоскопии, обнаружения коррозионно-эрозионных включений и контроля параметров сварных соединений. Средства измерений позволяют проводить замеры взаимодействующих дефектов, объединенных в один, определять наиболее опасные участки швов и классифицировать их согласно стандарту ОАО «Газпром».

При визуальном контроле (ВК) инструменты набора позволят определить несоответствие качества деталей и сварных соединений требованиям нормативно-технической документации; и обнаружить недопустимые видимые дефекты основного материала или их косвенные признаки. Для проведения ВК на любой стадии производства (входной, операционный, приемочный контроль) в наборе предусмотрены следующие инструменты: просмотровая лупа, мощный светодиодный фонарь и телескопическое инспекционное зеркало.

На этапе измерительного контроля инструментами ВИК «Газпром» изучают точные параметры сварных швов и дефектов, обнаруженных при ВК. Также проводят внутренние и наружные замеры, контроль глубины и ширины отверстий, оценку радиусов выпуклых и вогнутых поверхностей, контроль параметров зазоров и углов. Для этого в наборе поставляются измерительная лупа, штангенциркуль, универсальный шаблон сварщика, металлическая линейка, наборы щупов и радиусных шаблонов, угольник и рулетка. Для измерения толщины стенок изделий из черных и цветных металлов (труб, баллонов, котлов) в наборе предусмотрен ультразвуковой толщиномер. Допустимая шероховатость определяется по соответствующему образцу шероховатости.

Для фиксации и хранения результатов визуально-измерительного контроля в наборе ВИК «Газпром» поставляются USB-флэш-накопитель (16 Gb), блокнот, ручка и карандаш. Для пометок и записей на объектах контроля применяются несмываемый маркер и высокотемпературный мелок.

Требования к лаборатории и персоналу

Специалисты, которые осуществляют визуальный и измерительный контроль должны иметь удостоверение на право выполнения данных работ. Кроме того, лаборатория, предназначенная для ВИК, должна быть аттестована в соответствии с ПБ 03-372-00 и укомплектована необходимым оборудованием, приборами и нормативной документацией.



Поставка набора ВИК

Комплект ВИК «Газпром» поставляется в прочной влагостойкой сумке с отдельными секторами для каждого инструмента. Набор можно расширить дополнительными средствами измерения, в соответствии с потребностями заказчика.

Наименование
Метрологическое обеспечение
Фото

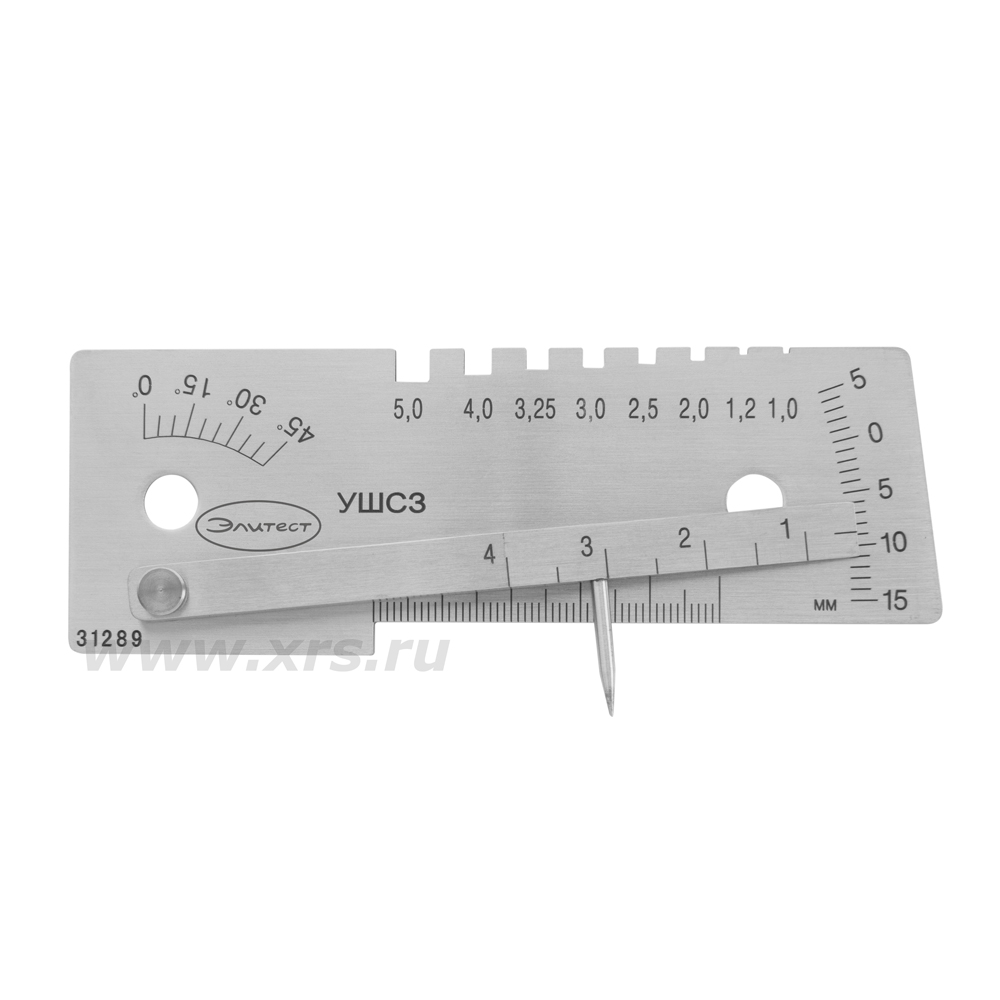

Универсальный шаблон сварщика УШС-3 Элитест

Калибровка

ushs 3 m

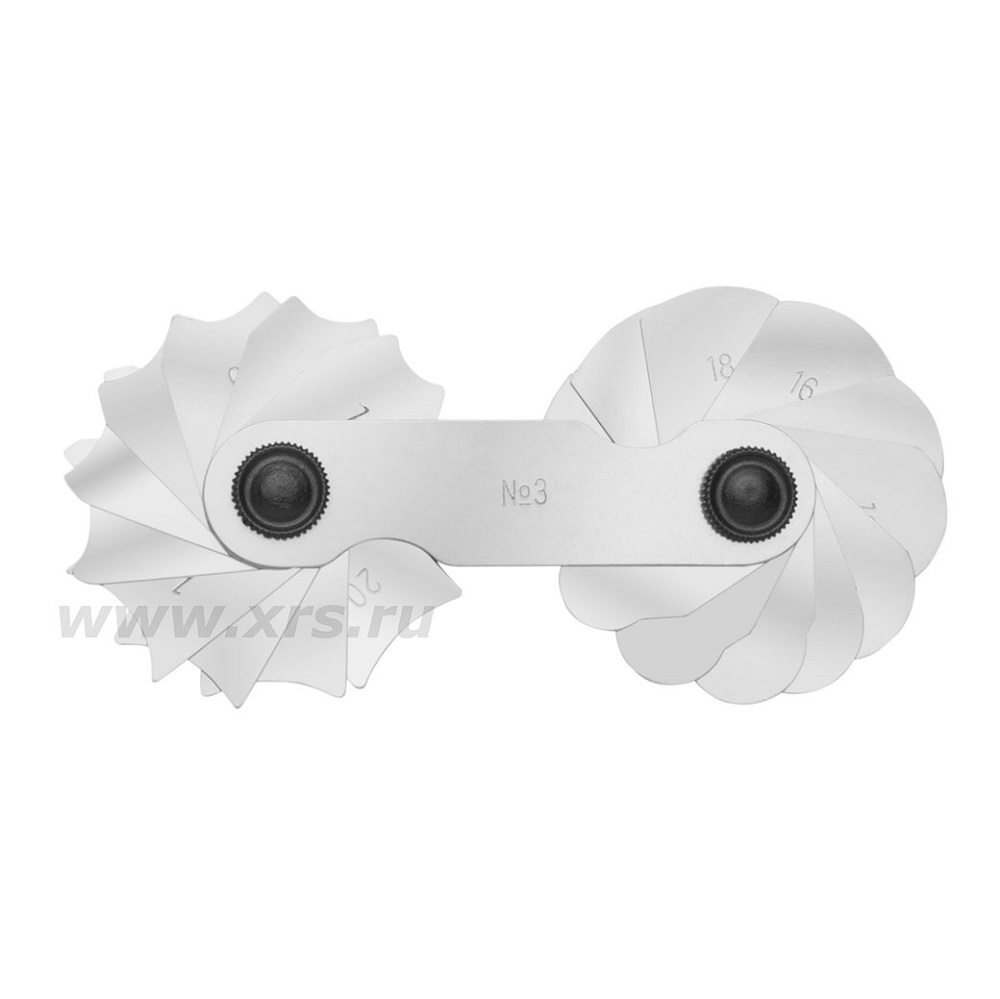

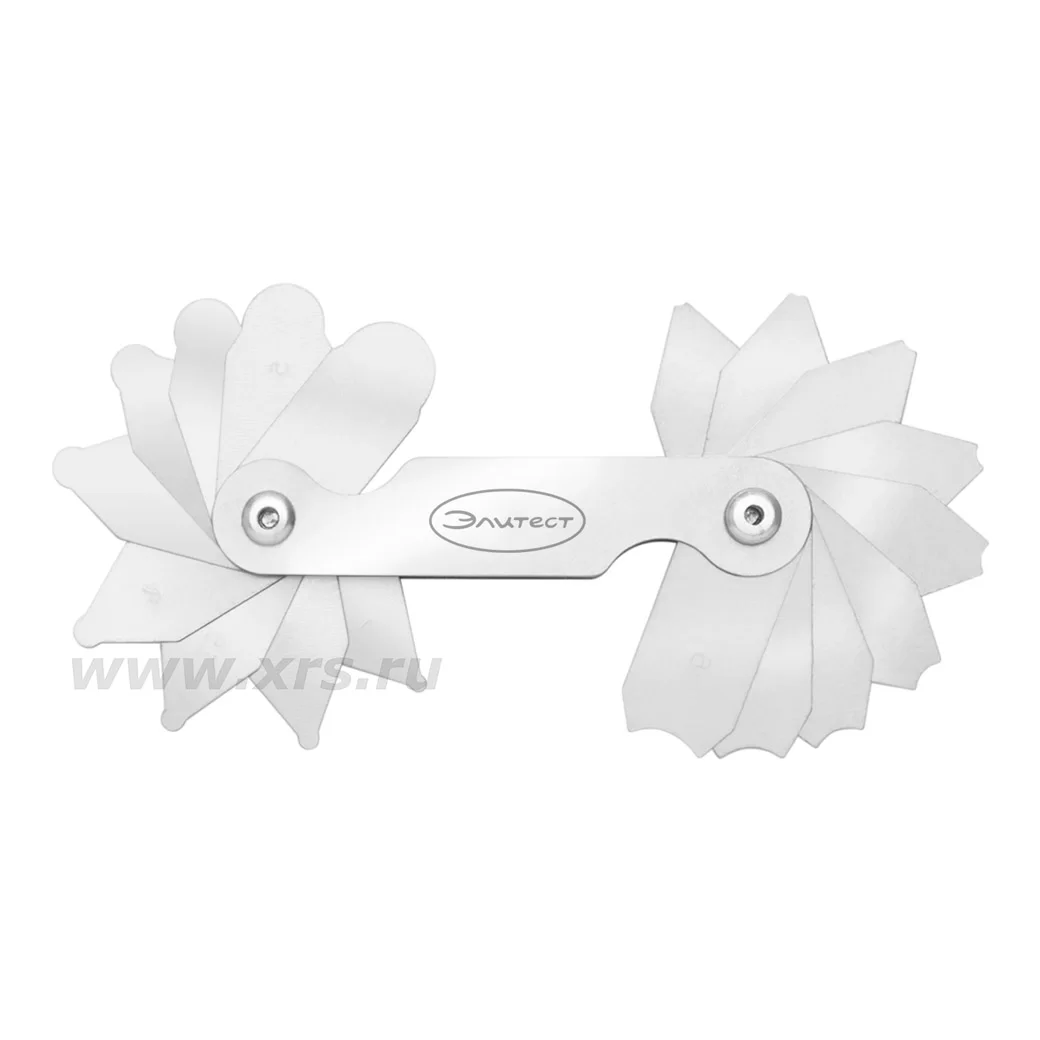

Наборы радиусных шаблонов Элитест

для оценки радиусов выпуклых и вогнутых поверхностей
№ 1 (R=1 ÷ 6 мм)
№ 3 (R=7 ÷ 25 мм)

Калибровка rad shabl 3 1 m

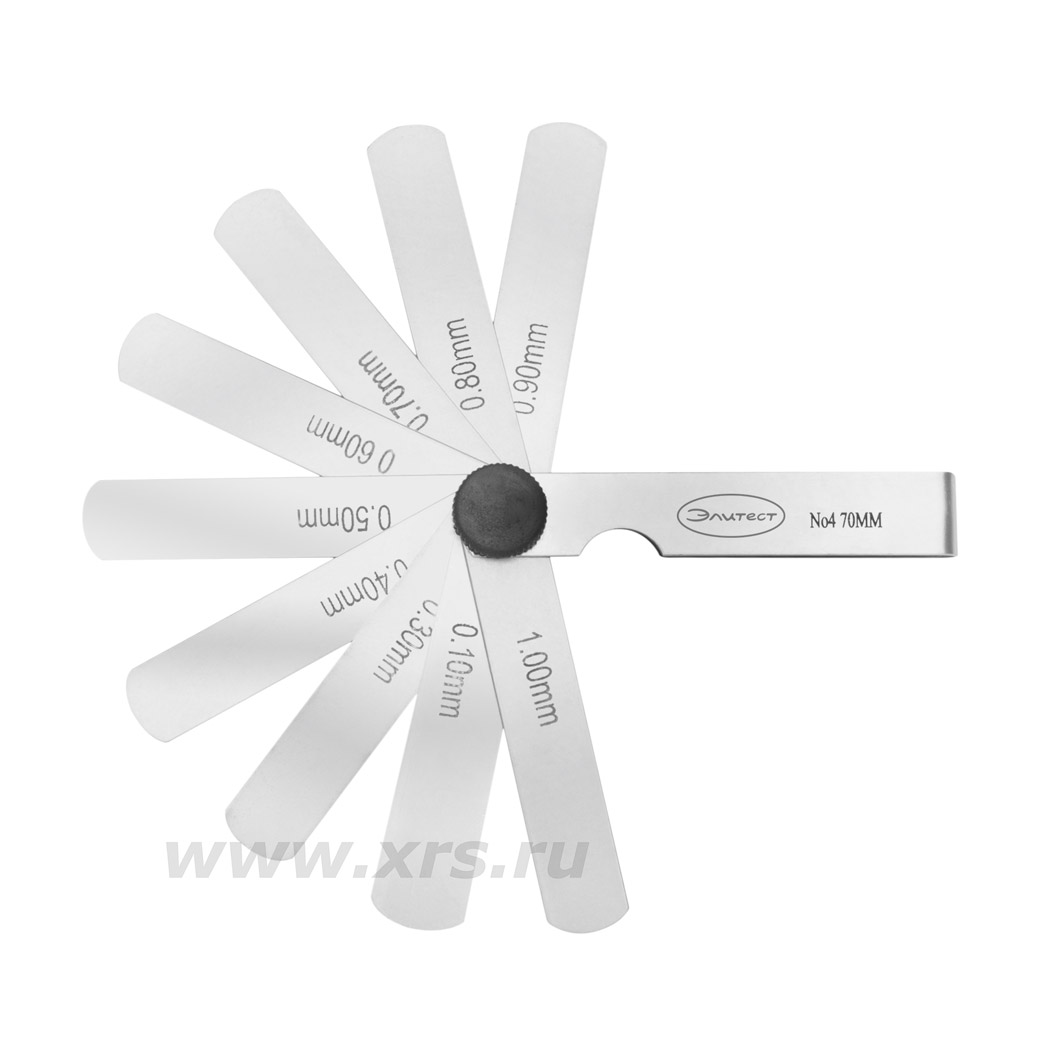

Набор щупов Элитест

для контроля зазоров между поверхностями

№ 4 (0,1 ÷ 1 мм)

Калибровка nabor schupov 1 m

Штангенциркуль ШЦ-1-125 ЧИЗ

с глубиномером

Поверка

Штангенциркуль ШЦ-1-125-0,1

Линейка металлическая Л-300

по ГОСТ 427-75

Поверка

lineyka l 300 2 m2
Рулетка 5 м Элитест

Калибровка

roulette elitest 1 m2

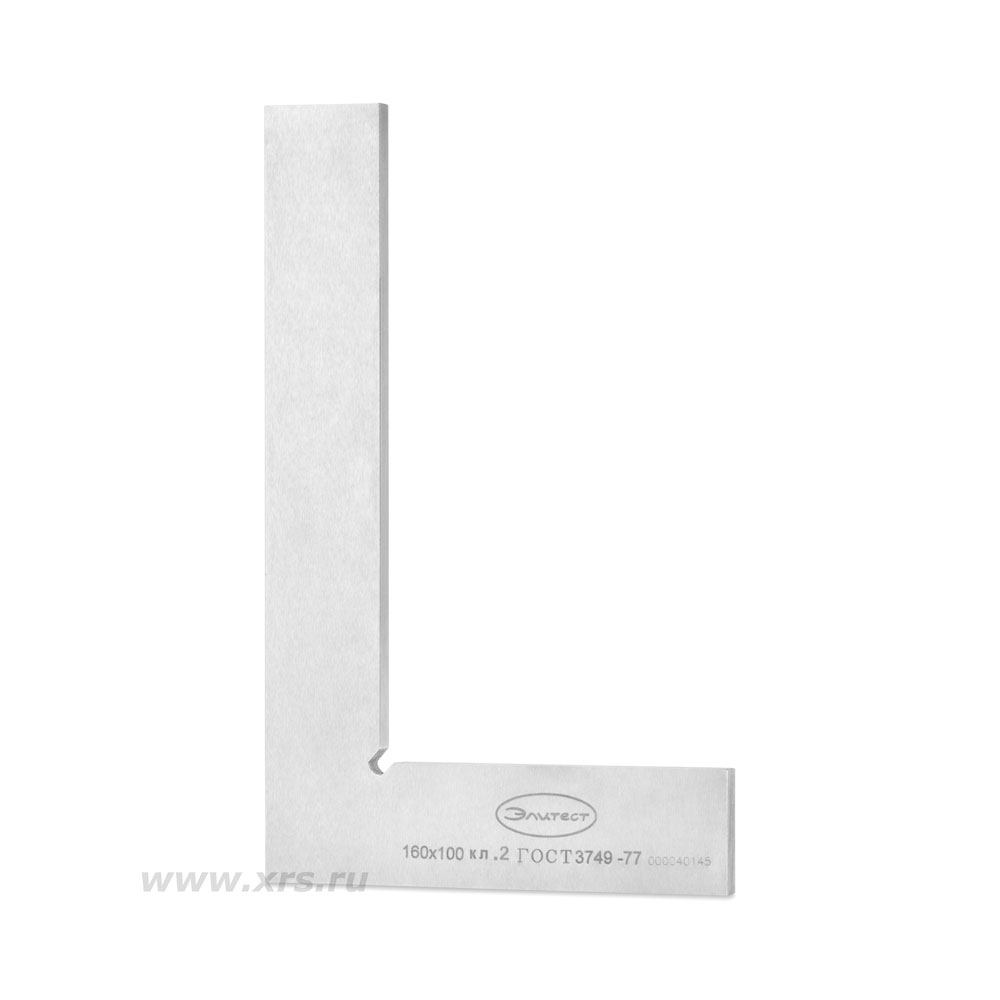

Угольник слесарный 160×100 мм

( угол 90˚) ЧИЗ или СТИЗ

Поверка

ugolnik elitest 1 m

Лупа просмотровая с подсветкой


Ø 7,5 см – 3х
Ø 1,9 см – 8х

Lupa 3 8 s mg2b 5 2 m

Лупа измерительная ЛИ-3-10× Элитест

Цена деления шкалы 0,1 мм

Калибровка

li 3 10x 2 m

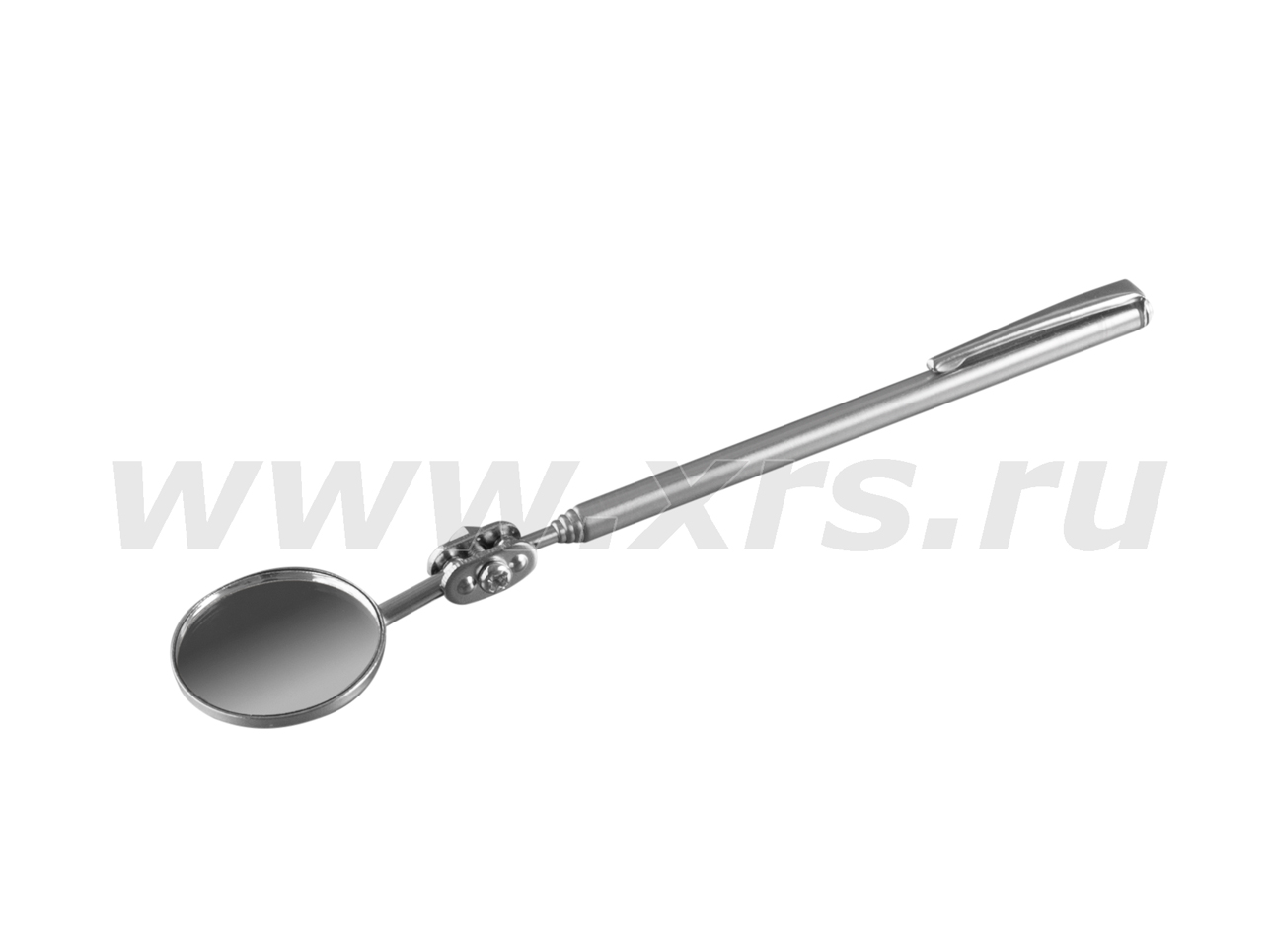

Зеркало телескопическое инспекционное Элитест (круглое)

Ø 32 мм

L - 450 мм

zerkalo m

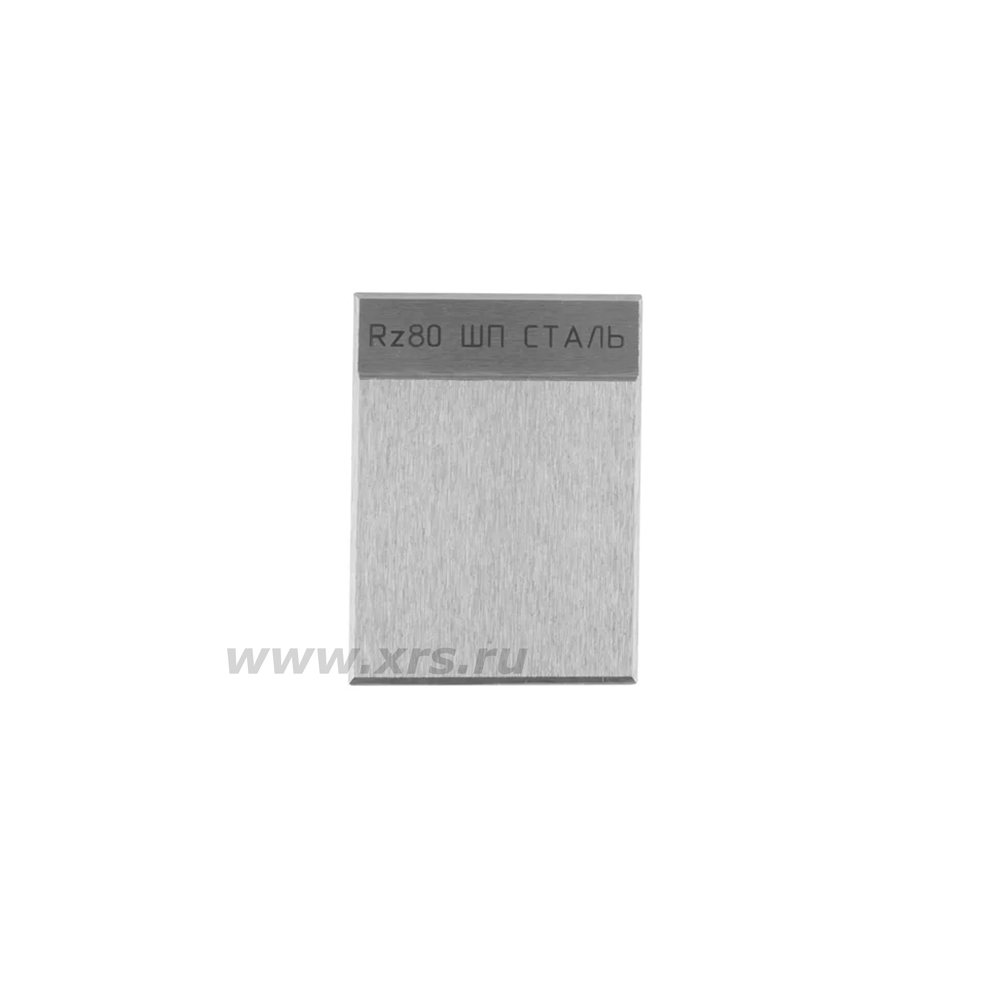

Образец шероховатости ШП Rz80

Калибровка

   oh rx 80 1 m

Фонарь тактический

Батарейки в комплекте

 fonar tact m

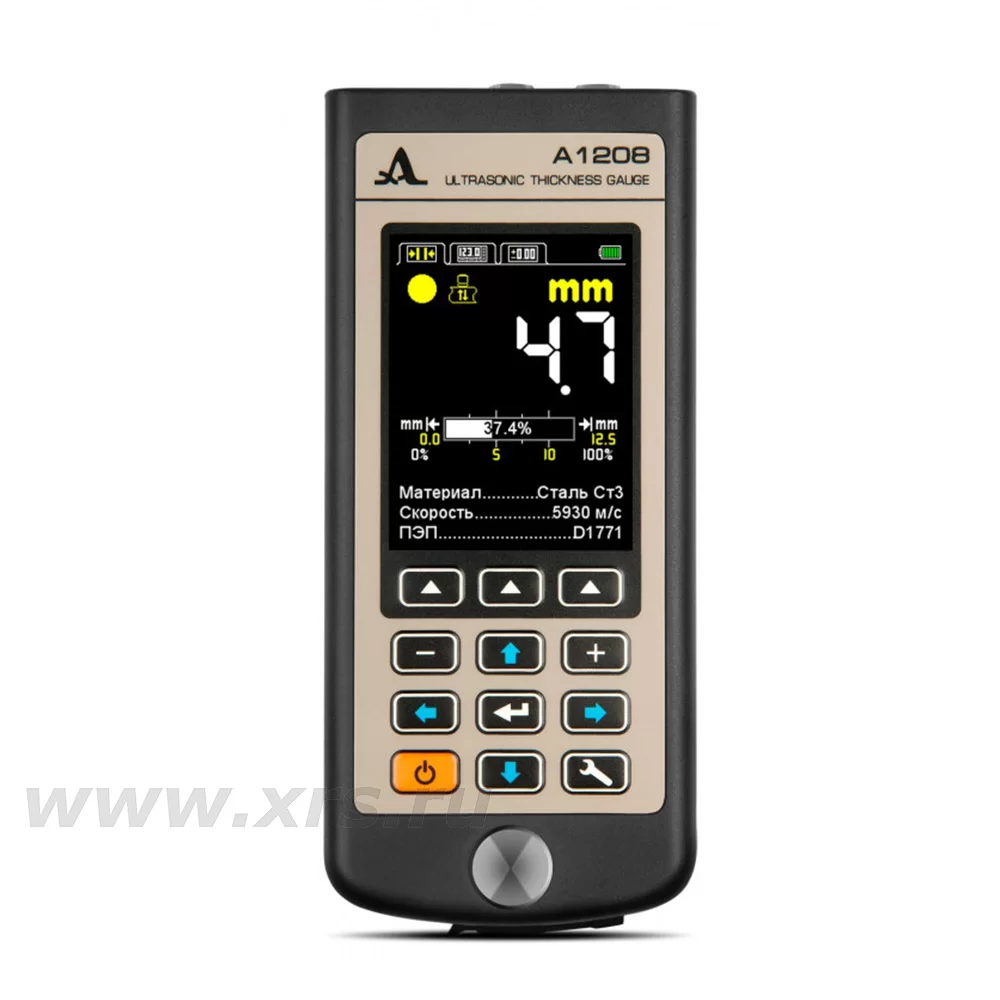

Толщиномер ультразвуковой А1207 Поверка ty a1207 2 m

Мелок Markerland (высокотемпературный, 1530° С)

melok m

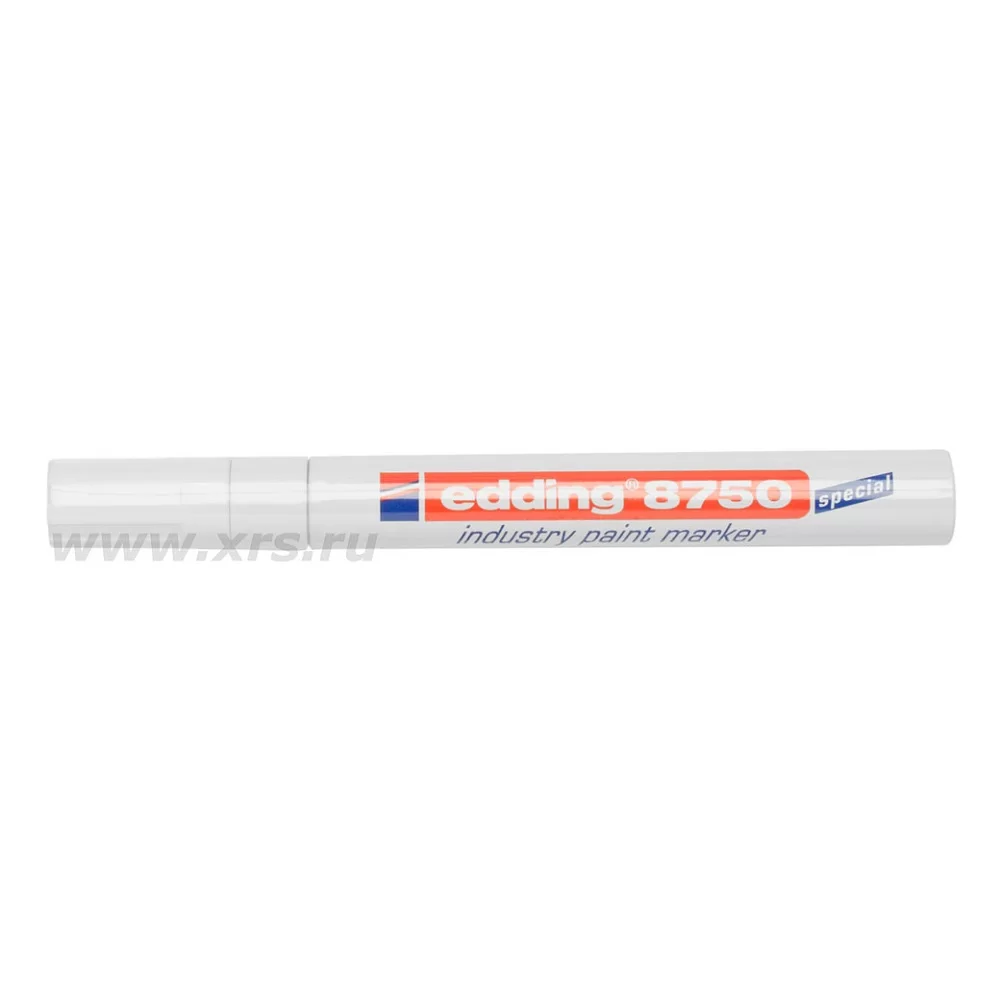

Маркер Edding 8750 несмываемый

Фирменная авторучка

ruchka elitist m

Фирменный блокнот

Карандаш

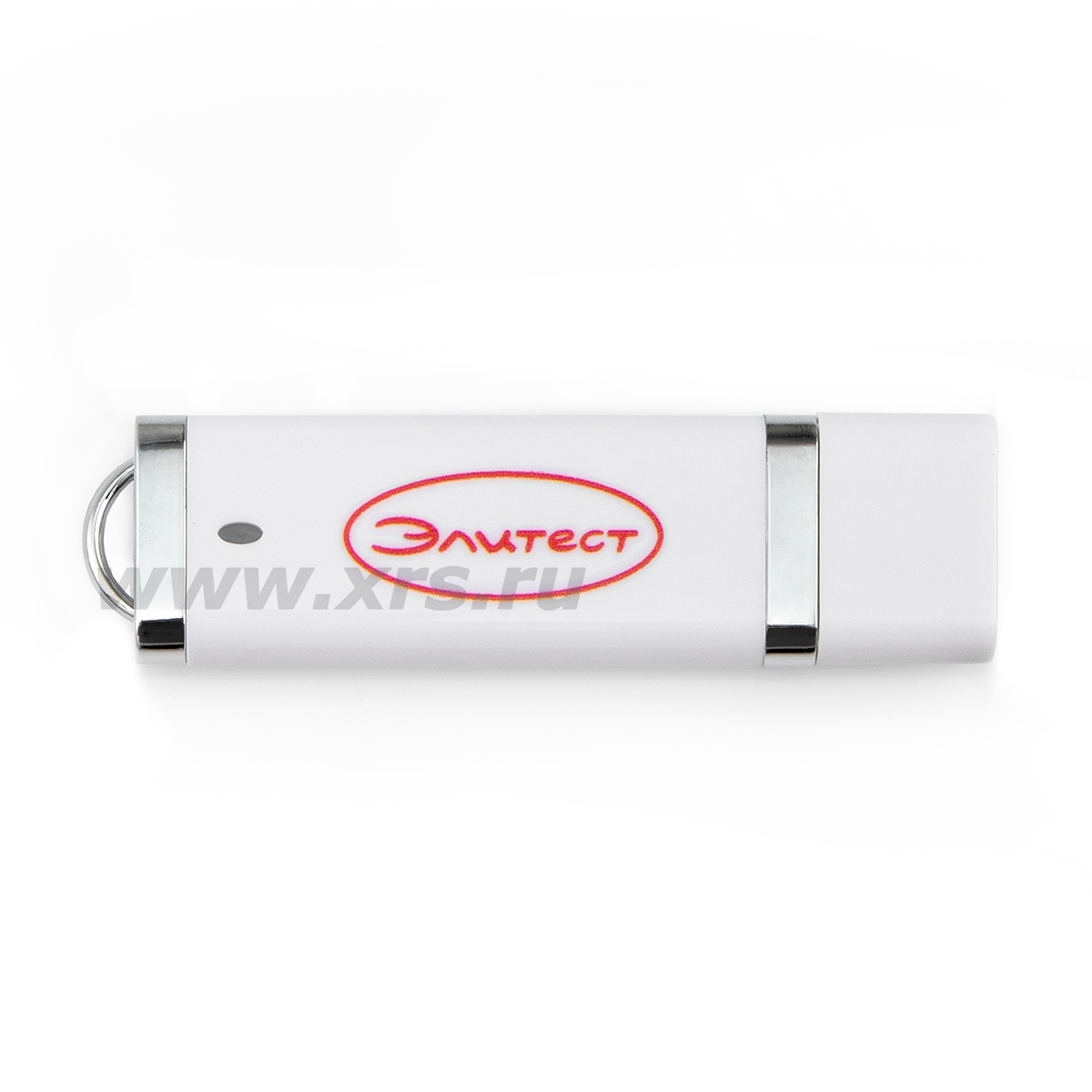

USB-накопитель 16Gb с образцом техкарты и нормативами по ВИК

РД 03-606-03 "Инструкция по визуальному и измерительному контролю"

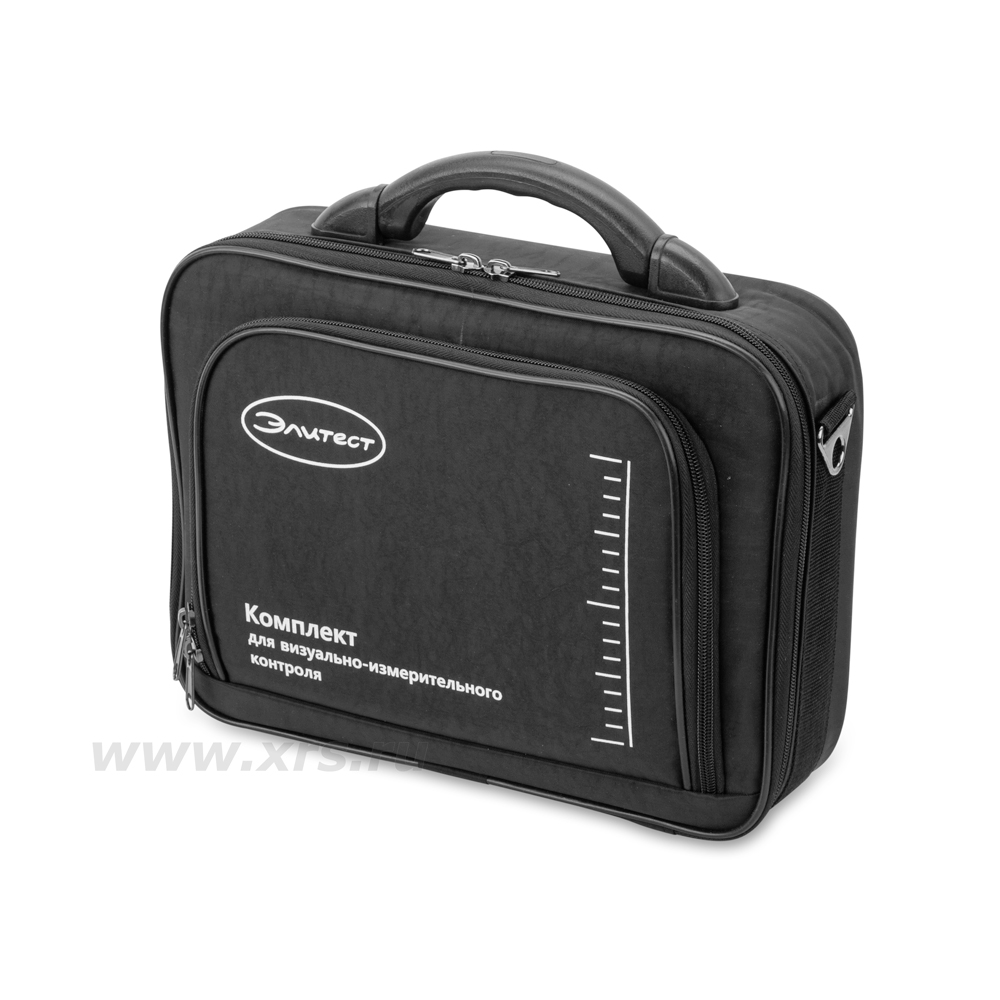

Сумка для ВИК

С наплечным ремнем регулируемой длины и дополнительной ручкой для переноски

 sumka elitest 1 m
