Видеоэндоскоп Olympus IPLEX NX

Цена:
по запросу
NULL
Остаток актуален на
18:00:00      29.11.2022
В наличии
Бренд:

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Принцип работы видеоэндоскопов основан на стереоскопических трехмерных измерениях дефектов. Координаты каждой заданной точки вычисляются на основе принципов триангуляции по двум изображениям, полученным с помощью двух линз стерео объективов, установленных в параллаксе. На основе полученных координат выполняются измерения.

Видеоэндоскопы состоят из центрального блока IPLEX NX с монитором, блока питания, зонда (наружный диаметр 4 или 6 мм), оптического адаптера (бокового или прямого) и соединительных кабелей. В зависимости от требований заказчика видеоэндоскопы могут комплектоваться пультом дистанционного управления.



 Видеоэндоскоп IPLEX NX отличается непревзойдённой четкостью, яркостью и цветопередачей изображений. Сравнение со стандартной моделью IPLEX FX.

Стереоизмерения в сверхширокоугольном формате

В режиме стереоизмерения выявляется размер или глубина дефекта (например, трещин), обнаруженного в ходе осмотра. Модернизация оптической системы и алгоритма обеспечивает существенное расширение области осмотра. Площадь увеличивается в 4 раза, а расстояние — в 2 раза. При стереоизмерении выполняется сбор трехмерных данных в конкретных точках изображения методом точной триангуляции, что обеспечивает определение длины, глубины и площади. Видеоэндоскоп IPLEX NX спроектирован, изготовлен и настроен таким образом, чтобы гарантировать точность и качество изображений. С его помощью специалисты могут выявить мельчайшие дефекты, которые ранее нужно было замерять только с близкого расстояния.

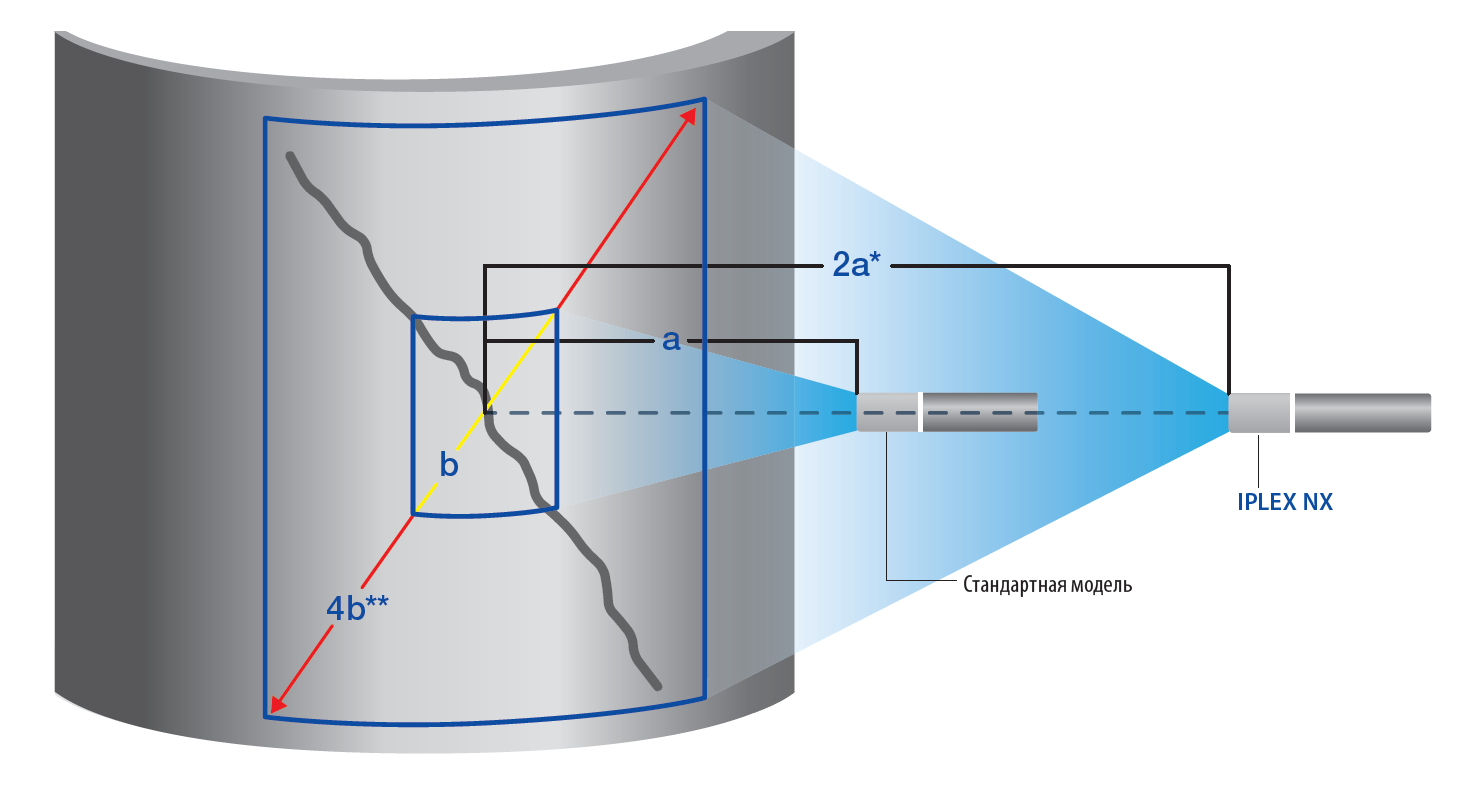

Увеличенная область осмотра упрощает обзор дефектов больших размеров (фактический угол обзора шире указанного на иллюстрации)

* Даже при двойном увеличении расстояния измерения видеоскоп IPLEX NX обеспечивает точность, аналогичную точности традиционных моделей при стандартном расстоянии.

** При использовании видеоскопа Ø 6,0 мм с оптическим стереоадаптером прямого обзора длина области контроля по диагонали у IPLEX NX в 4 раза превышает аналогичный параметр традиционных моделей.

Особенности IPLEX NX

  • Портативность становится важным преимуществом в сложных условиях осмотра. Можно легко транспортировать видеоскоп IPLEX NX к месту осмотра в компактном футляре.
  • Надежность и долговечность прибора IPLEX NX соответствуют строгим военным стандартам, в т. ч. стандартам MIL-STD-810G/461F и IP55 по устойчивости к воздействию воды и пыли. Зонды устойчивы к воздействию высоких температур при работе в воздухе (до 100 °C). Это значит, что можно приступать к работе, не дожидаясь полного остывания контролируемого объекта.

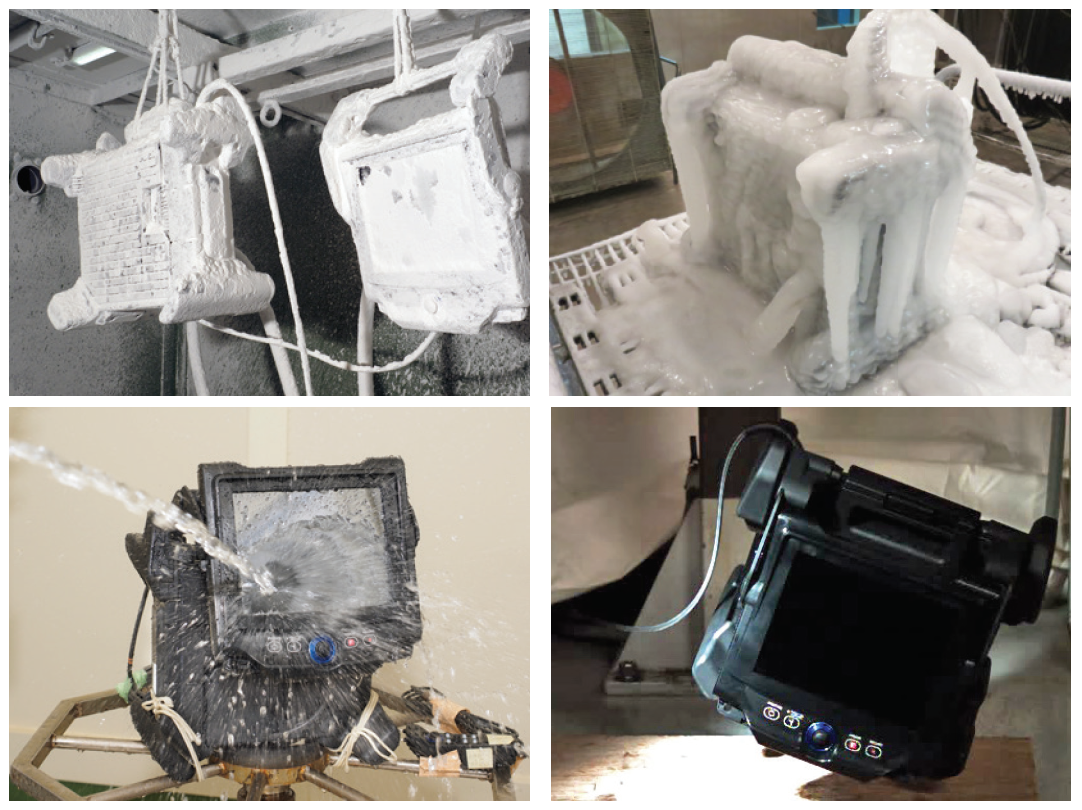

Климатические и ударные испытания IPLEX NX
  • Сенсорный экран с меню в виде пиктограмм позволяет быстро выбирать нужные опции. Управление зондом видеоскопа можно осуществлять с помощью джойстиков.
  • Многопозиционная конструкция обеспечивает удобную конфигурацию IPLEX NX в соответствии с условиями на месте осмотра.
  • Взаимозаменяемые зонды доступны на приборах Ø4,0 мм (длиной 3,5 и 5,0 м) и Ø 6,0 мм (длиной 3,5; 5,0 и 7,5 м). Одну и ту же систему NX можно сконфигурировать для работы на различных объектах.
  • Tapered Flex (зонд переменной жесткости) отличается маневренностью, оптимизированной прочностью и гибкостью, что обеспечивает плавное его введение. Это гарантирует быстрый и удобный доступ к месту осмотра.

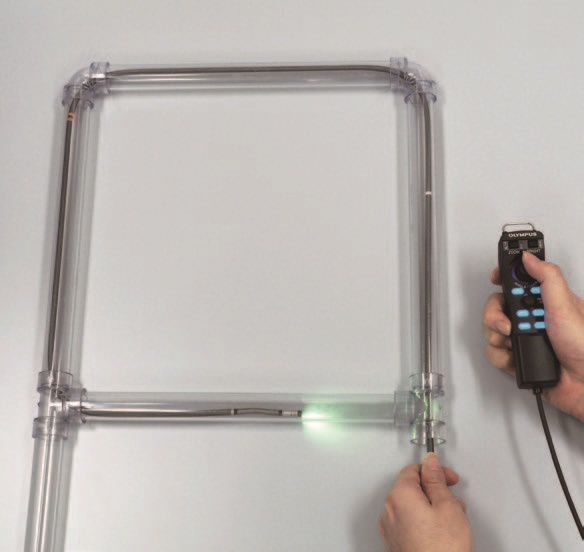

Демонстрация маневренности зонда переменной жесткости Tapered Flex
  • Ghost Image позволяет сравнивать результаты осмотра. Сохраненные в приборе IPLEX NX изображения можно наложить на реальные объекты, чтобы сопоставить предыдущее и текущее состояния.
  • ПО InHelp для помощи при контроле позволяет упростить ввод данных и управление, повысить эффективность, упростить осмотры и сортировать полученные изображения. Дополнительные пакеты данных помогают структурировать ход осмотра.
  • ПО InHelp для помощи при контроле (при составлении отчетов) упрощает рутинные операции. С помощью дополнительных шаблонов отчетов, связанных с комплектами записанных при контроле данных, вы можете создавать подробные отчеты несколькими щелчками мыши.
  • TrueFeel (контроль за изгибом наконечника) обеспечивает точность управления для ускоренного и комфортного проведения осмотров. Фирменная технология и точная настройка гарантируют чуткое отслеживание изгиба и быстрый доступ к цели.

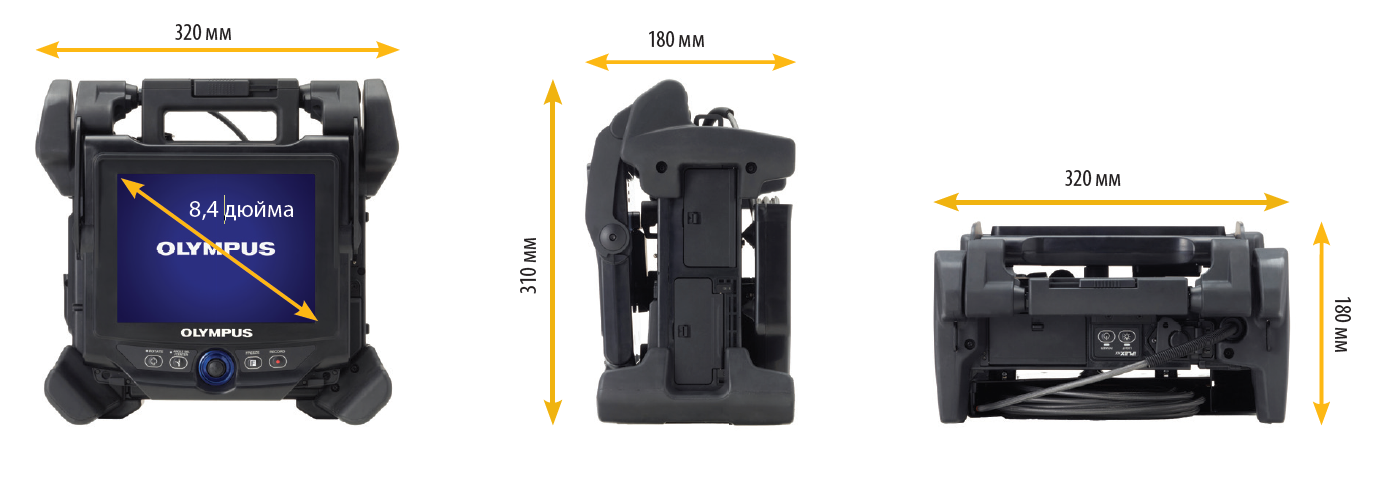

Габариты центрального блока

Видеоскоп и центральный блок

Модель видеоскопа IV9435N IV9450N IV9635N IV9650N IV9675N
Диаметр зонда видеоскопа, мм 4 4 6 6 6
Длина зонда видеоскопа, м 3,5 5 3,5 5 7,5
Угол управляемого изгибавверх/вниз/вправо/влево, град. 130 130 180 180 150
Наружный материал зонда Высокопрочная вольфрамовая оплетка
Гибкость основной части зонда Равномерная жесткость Постепенное увеличение гибкости понаправлению к дистальному концу (технология Tapered Flex)
Механизм изгиба Механизм отклонения дистального конца видеоскопа с технологией TrueFeel с электроусилителем
Поле и направление обзора Переменное за счет сменных оптических адаптеров. Сменный адаптер для стереоизмерений
Освещение Лазерный диод повышенной яркости
Размеры (Ш x В x Г), мм 320 × 310 × 180
Масса, кг 3,9
Приблиз. масса системы (с аккумулятором), кг 7,1 7,2 7,3 7,4 7,6
Разрешение фото и видеоизображений, пикс. 768 × 576 1024 × 768
Форматы записи Сжатый JPEG, MPEG-4 AVC (H.264), совместимость с Windows Media Player
Записывающие устройства Карта SDHC и флеш-память USB (запись только фотоизображений)
ЖК-монитор Сенсорный ЖК-экран высокой четкости диагональю 8,4 дюйма для работы при дневном освещении
Терминал ввода S-Video
Терминал вывода VGA
USB-разъем Разъем типа A, стандартный, версия 2.0
Номинальное напряжение аккумулятора, В 14,8
Время работы от аккумулятора, мин., приблизительно 100
Питание переменного тока 100–240 В, 50/60 Гц (с адаптером пер. тока в комплекте)
Функции стереоизмерения Расстояние — расстояние между двумя точками
Точка-линия — перпендикулярное расстояние между точкой и заданной пользователем линией
Глубина — расстояние по перпендикулярной глубине/высоте между точкой и заданной пользователем плоскостью
Область/линии — многоточечное измерение по окружности и измерение площади области

Оптические адаптеры

 Модель адаптера Угол поля зрения Направление обзора Глубина поля, мм
?Диапазон расстояний резкого изображения предметов
Наружный диаметр, мм
?Адаптер, установленный на видеоскоп, можно ввести в отверстие диаметром 4 и 6 мм
Длина дистального конца, мм
?Длина жесткого участка дистального конца видеоскопа с адаптером
AT80D/FF-IV94N 80° Прямое от 35 до ∞ 4 20,1
AT120D/NF-IV94N 120° Прямое от 2 до 200  4 20,2
AT120D/FF-IV94N 120° Прямое от 17 до ∞ 4 20,1
AT100S/NF-IV94N 100° Боковое от 2 до 15  4 22,9
AT100S/FF-IV94N 100° Боковое от 8 до ∞  4 22,9
AT70D/70D-IV94N 70°/70° Прямое от 5 до 200  4 22,3
AT50S/50S-IV94N 50°/50° Боковое от 3 до 150  4 26,7
AT50D/FF-IV96N 50° Прямое от 50 до ∞  6 21,3
AT80D/FF-IV96N 80° Прямое от 20 до ∞  6 21,3
AT120D/NF-IV96N 120° Прямое от 7 до 300  6 21,4
AT120D/FF-IV96N 120° Прямое от 19 до ∞ 6 21,4
AT120S/NF-IV96N 120° Боковое от 4 до 150  6 26,6
AT120S/FF-IV96N 120° Боковое от 20 до ∞  6 26,6
AT90D/90D-IV96N 90°/90° Прямое от 5 до 250  6 25
AT70S/70S-IV96N 70°/70° Боковое от 4 до 250  6 31,2

Условия эксплуатации

Рабочая температура, °C Основная рабочая часть В воздухе: −25...+100
В воде: +10...+30
Остальные компоненты В воздухе: −21...+49 (с батареей)
В воздухе: 0...+40 (с адаптером питания перем. тока)
Относительная влажность Все компоненты От 15 до 90%
Устойчивость к жидкостям Все компоненты Допускается контакт с машинным маслом, светлыми нефтепродуктами и 5% соляным раствором
Водонепроницаемость Основная рабочая часть Может использоваться под водой с установленным объективом.
Стерео измерения под водой невозможны.
Серия IV94: до эквивал. глубины 5 м
Серия IV96: до эквивал. глубины 7,5 м
Остальные компоненты Допускается работа в условиях дождя с ветром (аккумуляторный отсек должен быть закрыт). Неработоспособны под водой.
Центральный блок IPLEX NX 1 шт.
Пульт дистанционного управления По заказу
Монитор 1 шт.
Соединительные кабели 1 компл.
Карта SDHC 1 шт.
Карта USB 1 шт.
Блок питания 1 шт.
Комплект ремней 1 шт.
Кейс для переноски 1 шт.
Зонд (4 или 6 мм в зависимости от заказа потребителя) 1 или 2 шт.*
Оптический адаптер (боковой или прямой в зависимости от заказа потребителя) 1 или 2 шт.*
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.

* В зависимости от заказа потребителя
