Промышленный видеоэндоскоп jProbe GX expert и модификация jProbe GX expert+
Видеоэндоскопы jProbe GX expert и jProbe GX expert+ предназначены для визуального контроля труднодоступных и закрытых участков: трубопроводов, инженерных коммуникаций, турбин, двигателей и т. д. При их помощи проводится диагностика и мониторинг внутреннего состояния конструкций без их демонтажа. Видеоэндоскопы также позволяют проводить фото- и видеосъемку, сохраняя записи на SD-карту.
Видеоэндоскоп представляет собой электронный блок с цветным экраном, клавиатурой и джойстиком, который отвечает за артикуляцию дистальной части зонда. К электронному блоку могут подключаться зонды разного диаметра и разной длины, с одной или двумя камерами. Питание осуществляется от литий-ионного аккумулятора типоразмера 18650, время автономной работы — 4 часа.
Видеоэндоскопы jProbe GX expert и jProbe GX expert+ обеспечивают широкий угол обзора, реалистичную цветопередачу и высокую детализацию изображений. Они обладают достаточно широким функционалом: запись фото и видео на карту памяти, менеджер файлов, стоп-кадр, вращение изображения, 4-кратное увеличение, режим черно-белого изображения (подробнее во вкладке «Технические характеристики»). Модель jProbe GX expert+ может работать в режиме измерительной сетки для оценки размеров дефектов (требуется подключение измерительной насадки). Приборы также оснащены видеовыходами для вывода изображения на внешний монитор: у модели jProbe GX expert — разъем AV, у jProbe GX expert+ — разъем HDMI.
Сменные зонды
Широкая линейка сменных зондов обеспечивает универсальность видеоэндоскопов. Зонды оснащены многослойной вольфрамовой оплеткой, устойчивы к скручиванию, воде, маслам. Имеют степень пылевлагозащиты IP67, могут погружаться в жидкость на глубину до 1 м. В конструкции механизма артикуляции минимизировано число передаточных звеньев, благодаря чему изгиб дистальной части зонда повторяет даже самое легкое нажатие на джойстик. Зонды имеют 7 уровней регулируемой подсветки, есть зонды с ультрафиолетовой и инфракрасной подсветкой.
Сменные зонды для видеоэндоскопа jProbe GX expert
К модели jProbe GX expert подключаются зонды только с прямым направлением обзора.
| Диаметр зонда |
Длина зонда |
Артикуляция |
Разрешение |
Подсветка |
Поле обзора |
Диапазон резко изображаемого пространства |
| Тип подсветки: видимый свет |
| 3,9 мм |
1; 1,5; 2; 3; 5 м |
4× (360°) |
720 × 576 пикс. |
6000 лк |
120° |
3–50 мм |
| 6,0 мм |
1; 1,5; 2; 3; 5; 8; 10 м |
4× (360°) |
720 × 576 пикс. |
20 000 лк |
120° |
7–80 мм |
| Тип подсветки: инфракрасное излучение (IR) |
| 6,0 мм |
1; 1,5; 2; 3 м |
4× (360°) |
720 × 576 пикс. |
100 мВт,
длина волны 940 нм |
80° |
50–∞ |
Сменные зонды для видеоэндоскопа jProbe GX expert+
К модели jProbe GX expert+ могут подключаться зонды с прямым направлением обзора, зонды с двумя камерами (прямой и боковой), а также зонды со сменными камерами.
Зонды с прямым обзором.
| Диаметр зонда |
Длина зонда |
Артикуляция |
Разрешение |
Подсветка |
Поле обзора |
Диапазон резко изображаемого пространства |
| Тип подсветки: видимый свет |
| 1,7 мм |
1 м |
2× (0–150°) |
400 × 400 пикс. |
3500 лк |
120° |
3–50 мм |
| 2,2 мм |
1; 1,5; 2 м |
2× (0–140°; 0–150° для 1 м) |
640 × 480 пикс. |
3500 лк |
120° |
3–50 мм |
| 2,8 мм |
1; 1,5; 2 м |
4× (360°) |
640 × 480 пикс. |
8000 лк |
120° |
3–50 мм |
| 6,0 мм |
12 м |
4× (360°) |
720 × 576 пикс. |
20 000 лк |
120° |
7–80 мм |
| Тип подсветки: ультрафиолетовое излучение (UV) |
| 3,9 мм |
1; 1,5; 2; 3 м |
4× (360°) |
640 × 480 пикс. |
35 мВт,
длина волны 365 нм |
120° |
3–50 мм |
| 6,0 мм |
1; 1,5; 2; 3 м |
4× (360°) |
640 × 480 пикс. |
60 мВт,
длина волны 365 нм |
120° |
3–50 мм |
| Тип подсветки: видимый свет и инфракрасное излучение (VLIRFL); передача света от внешнего источника по волоконному каналу |
| 6,0 мм |
1; 1,5; 2; 3 м |
4× (360°) |
720 × 576 пикс. |
100 мВт,
длина волны 940 нм |
80° |
50–∞ |
Зонды с прямым (П, 0°) и боковым (Б, 90°) направлением обзора.
| Диаметр зонда |
Длина зонда |
Артикуляция |
Разрешение |
Подсветка |
Поле обзора |
Диапазон резко изображаемого пространства |
| Тип подсветки: видимый свет |

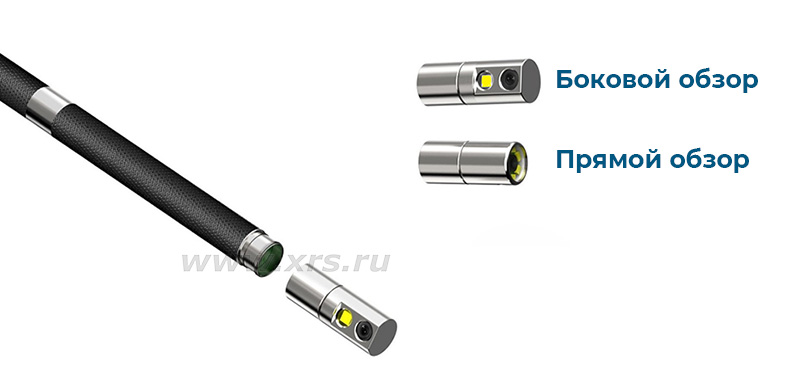

| 6,0 мм (сменные камеры) |
1; 1,5; 2; 3 м |
4× (360°) |
640 × 480 пикс. |
15 000 лк (П)
20 000 лк (Б) |
120° (П)
90° (Б) |
7–80 мм |
| 6,0 мм (две камеры) |
1; 1,5; 2; 3; 5; 8; 10 м |
4× (360°) |
720 × 576 пикс. (П)
720 × 576 пикс. (Б) |
5000 лк (П)
10 000 лк (Б) |
100° (П)
90° (Б) |
7–80 мм (П)
3–30 мм (Б) |
