Плоские и трубные настроечные образцы (СОПы)
Настроечные образцы (СОПы) плоские и трубные предназначены для настройки и проверки аппаратов ультразвукового контроля (толщиномеров и дефектоскопов).
Каждый образец, вне зависимости от типа СОПа (трубный или плоский), имеет два угловых отражателя («зарубки»). Одна «зарубка» находится на верхней поверхности изделия (на рисунке далее — отражатель «А»), а другая — на нижней поверхности настроечного образца, на противоположном конце (на рисунке далее – отражатель «Б»).

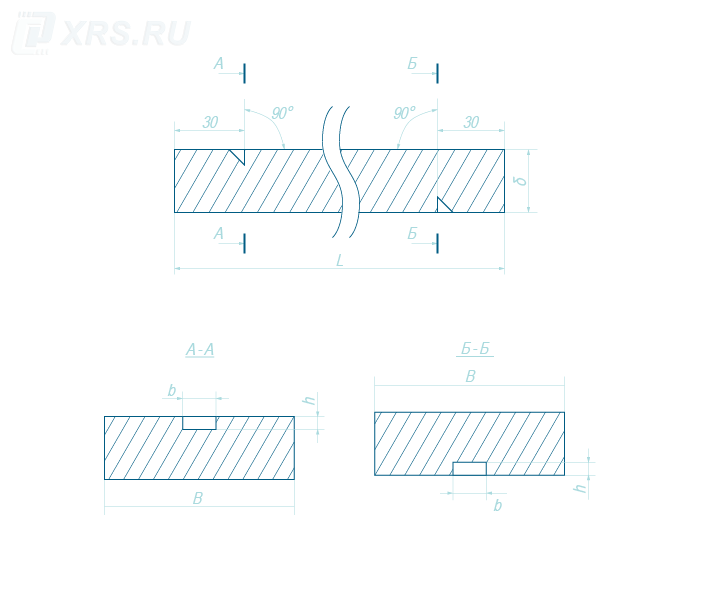

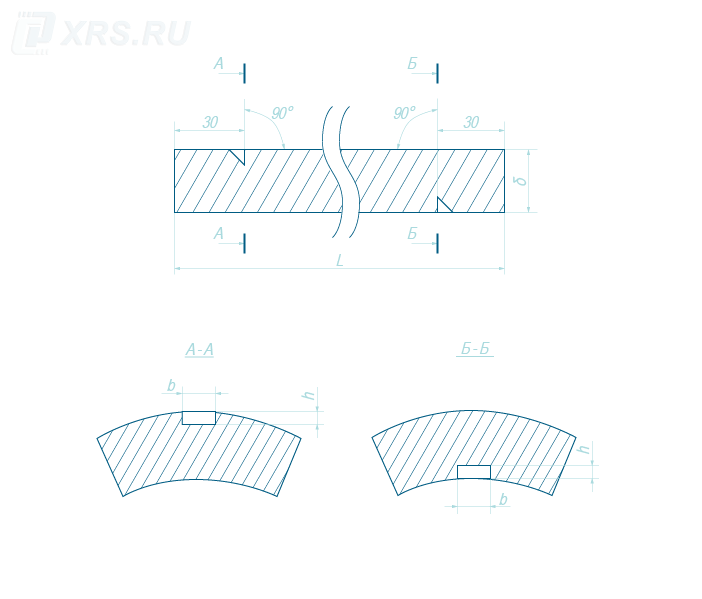

Схематическое изображение плоского (слева) и трубного (справа) настроечных образцов
На иллюстрациях:
- B – ширина образца;
- L – длина образца;
- δ – толщина образца;
- b – ширина «зарубки»;
- h – высота «зарубки»;
- А, Б – верхняя и нижняя «зарубки».
Изделие выполняется из стали, алюминия, нержавеющей стали и иных сплавов, в том числе и материалов, предоставляемых заказчиком. СОПы также могут изготавливаться из образцов изделий, аналогичных объекту контроля (например, участок трубы или плоский элемент конструкции).
В комплекте с настроечным образцом также идёт паспорт и сертификат о калибровке.
Все требования к настроечному образцу (как то толщина, длина или руководящий документ) указываются заказчиком в техническом задании.
