Стандартный образец предприятия СОП для контроля корпусов задвижек

Настроечные образцы (СОПы) для контроля корпусов задвижек предназначены для настройки и проверки ультразвуковых дефектоскопов и толщиномеров для последующего проведения неразрушающего контроля.

Каждый настроечный образец имеет восемь плоскодонных отверстий различных размеров: половина отражателей небольшие (dx h8 – dx h5), оставшуюся часть составляют более крупные отверстия (dx h4 – dx h1).

Стандартный образец предприятия для контроля корпусов задвижек

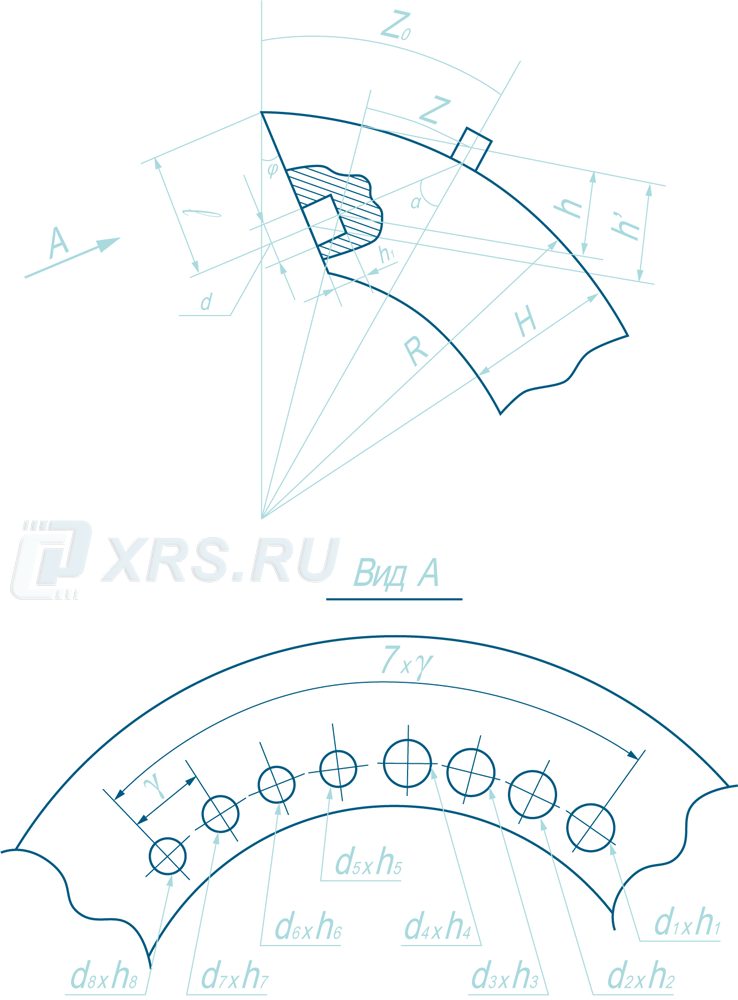

Схематическое изображение настроечного образца для контроля корпуса задвижек (по ПНАЭ Г-7-030-91)

На иллюстрациях:

  • Z — расстояние от преобразователя до «дефекта» (отражателя, по сфер. поверхности);
  • Z0 — расстояние от места ввода преобразователя до торца СОПа;
  • α — угол ввода;
  • h — глубина залегания отражателя (от верхней поверхности образца);
  • dn — диаметр отражателя;
  • hn — глубина отражателя (от торца);
  • d8 x h8 : dx h1 — отражатели.

Выполняется из сплавов на основе железа и цветных металлов.

В комплекте с настроечным образцом также идёт паспорт и сертификат о калибровке.

Все требования к настроечному образцу (как то толщина, длина или руководящий документ) указываются заказчиком в техническом задании.
