- ось X — горизонтальное перемещение перпендикулярно оси рентгеновского излучения;
- ось Y — вертикальное перемещение;
- ось Z1 — горизонтальное перемещение вдоль оси рентгеновского излучения;
- ось U — поворот объекта вокруг своей оси на 360°.

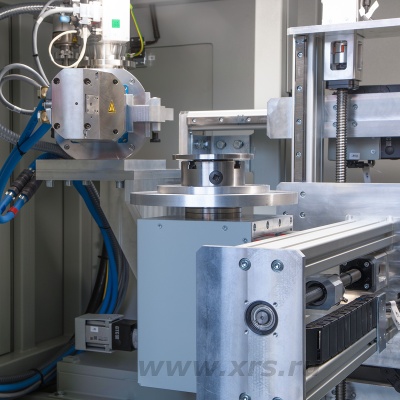

Излучатель рентгеновского аппарата жестко закреплен на манипуляторе и не имеет степеней свободы. Детектор всегда находится в зоне излучения и двигается по горизонтальной оси Z2, перемещаясь вдоль оси излучения (изменение фокусного расстояния).
Программное обеспечение установки контролирует скорость перемещения по осям, синхронизацию и точность позиционирования.
В состав установки СУРА 225 МК входит высокостабилизированный микрофокусный рентгеновский аппарат кабельного типа с напряжением 225 кВ. В конструкции аппарата используется открытая микрофокусная трубка с фокусным пятном ⌀6 мкм. Модуль управления рентгеновским аппаратом интегрирован в панель управления установкой. В качестве приемника рентгеновского излучения в установке используется динамический плоскопанельный детектор Экоскан 2532 на основе аморфного кремния. Детектор стоек к прямому рентгеновскому излучению, обеспечивает высокую скорость передачи данных и высокое качество изображения.
Управление и режимы работы

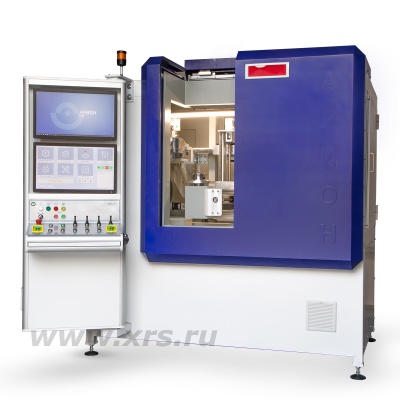

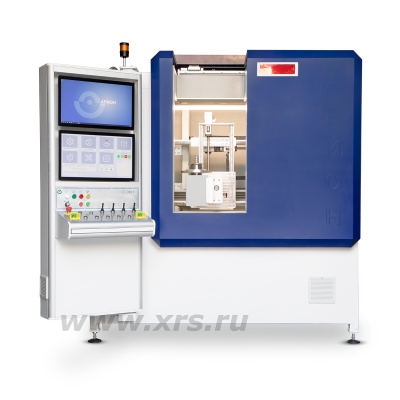

Панель управления установкой интегрирована в корпус рентгенозащитной камеры и снабжена наклонной консолью и двумя сенсорными мониторами. На консоли расположены джойстики перемещения манипулятора и изменения напряжения и тока, а также основные кнопки управления.
Управление и контроль за всеми режимами работы установки и функциями обработки рентгеновских изображений осуществляется специализированным программным обеспечением Сура. Интерфейс ПО Сура реализован по принципу одного окна, выведенного на один из сенсорных мониторов — такое решение обеспечивает оператору возможность уверенного контроля всех режимов функционирования установки. На второй монитор выводятся эталонные изображения и дополнительные вспомогательные вкладки настроек.
Установка СУРА 225 МК может работать в ручном или автоматическом режиме. В ручном режиме оператор передвигает оси установки, регулирует параметры рентгеновской трубки и детектора, может использовать функцию редактора изображения. В автоматическом режиме установка работает по выбранной программе, где заданы все параметры контроля.
Микрофокусная томография
Установка СУРА 225 МК оснащена специализированным ПО для томографического сканирования объекта контроля.
В режиме томографа объект контроля делает полный оборот, во время которого захватывается 360, 720 или 1440 изображений. Затем полученный массив данных обрабатывается программным обеспечением, которое воссоздает трехмерную модель контролируемой детали. Функционал программы дает возможность не только обнаруживать дефекты и измерять их размеры, но и сравнивать полученное трехмерное изображение с конструкторской моделью. Трехмерную модель можно поворачивать и рассматривать с различным увеличением, под любым углом и в любом разрезе.
{second_description}| Основные технические характеристики рентгенотелевизионной установкиСУРА 225 МК | |
| Метод исследования | рентгеноскопия |
| Режимы работы установки | ручной, автоматический |
| Максимальная мощность установки | 3,2 кВт |
| Параметры сети переменного тока | ~230 В / 50 Гц |
| Габаритные размеры установки (Д × Ш × В) | 2700 × 2200 × 2500 мм |
| Масса установки | 5000 кг |
| Максимальные размеры контролируемого объекта (Д × Ш × В) | 250 × 250 × 250 мм |
| Максимальная масса контролируемого объекта | 15 кг |
| Максимальная скорость перемещения осей манипулятора | 10 м/мин |
| Камера радиационной защиты | |
| Тип камеры | цельнометаллическая |
| Тип выключателей в системе безопасности | магнитные |
| Габаритные размеры, включая стойку управления и дополнительное навесное оборудование (Д × Ш × В) |
2100 × 2000 × 2500 мм |
| Масса, включая дополнительное оборудование, не более | 4000 кг |
| Манипулятор | |
| Грузоподъемность поворотного стола | 15 кг |
| Вращение поворотного стола | 360° |
| Количество осей перемещения поворотного стола | 4 |
| Максимальное перемещение по осям: X — горизонтальное перемещение поворотного стола перпендикулярно оси излучения Y — вертикальное перемещение поворотного стола Z1 — горизонтальное перемещение поворотного стола вдоль оси излучения Z2 — горизонтальное перемещение детектора вдоль оси излучения (изменение фокусного расстояния) U — поворот объекта контроля вокруг своей оси |
250 мм 250 мм 800 мм 600 мм 360° |
| Генератор высокого напряжения рентгеновского аппарата | |
| Параметры сети переменного тока | ~230 В / 50 Гц |
| Максимальная выходная мощность | 640 Вт |
| Диапазон выходного напряжения | |
| Точность установки напряжения | ±1% |
| Диапазон выходного тока | |
| Точность установки тока | ±0,5% |
| Тип высоковольтных разъемов | R30 |
| Габаритные размеры (Д × Ш × В) | 820 × 423 × 546 мм |
| Масса | 174 кг |
| Микрофокусная рентгеновская трубка | |
| Модель | FXE-225.48 |
| Тип трубки | преломляющая схема с встроенной системой охлаждения |
| Диапазон выходного напряжения | |
| Максимальная мощность | 320 Вт |
| Диаметр фокусного пятна | 6 мкм |
| Диапазон силы тока | |
| Тип высоковольтных разъемов | R28 |
| Зона излучения (тип конус) | 30° |
| Комплекс цифровой радиографии Экоскан 2532 | |
| Тип детектора | динамический, стационарный |
| Тип панели | аморфно-кремниевая фотодиодная матрица |
| Тип сцинтиллятора | оксисульфид гадолиния Gd2O2S:Tb (GOS) |
| Размер матрицы сенсора | 2560 × 2048 пикс. |
| Размер пикселя | 124 мкм |
| Размер рабочей зоны | 251 × 314,5 мм |
| Количество градаций серого | 65 000 |
| Максимально допустимая энергия излучения | 450 кВ |
| Нижний предел диапазона измерений геометрических размеров | 0,26 мм |
| Верхний предел диапазона измерений геометрических размеров | 394 мм |
| Предел допускаемой абсолютной погрешности измерения линейных размеров — в диапазоне измерений — в диапазоне |
±0,13 мм ±0,2% |
| Камера радиационной защиты | 1 шт. |
| Манипулятор | 1 шт. |
| Система автоматического позиционирования | 1 шт. |
| Панель управления | 1 шт. |
| Промышленный компьютер | 1 шт. |
| Контроллер системы защиты | 1 шт. |
| Рентгеновский аппарат: — микрофокусная рентгеновская трубка 225 кВ (1 шт.) — монтажно-кабельный комплект (1 шт.) |
1 компл. |
| Аморфно-кремниевый детектор Экоскан 2532 | 1 шт. |
| Монитор | 2 шт. |
| Предустановленное программное обеспечение | 1 компл. |
| Комплект эксплуатационной документации | 1 компл. |
