Рентгенотелевизионная установка для контроля вертикальных цилиндрических объектов и обечаек S.R.E. 142
Система предназначена для установки в стационарную рентгенозащитную камеру предприятия. Многофункциональный контроллер безопасности осуществляет взаимодействие с заводской системой обеспечения радиационной безопасности.
Манипулятор
Система оснащена С-образным манипулятором и загрузочным столом со съемной платформой. Манипулятор имеет 6 осей перемещения. Такое решение позволяет охватывать широкий спектр номенклатуры вертикально расположенных изделий цилиндрической формы и обечаек. С-образный манипулятор имеет вертикальное перемещение на высоту до 2,5 метра (ось Y), вращение на угол до 135° (ось U) и качение в каретке на угол ±30° (ось V). Загрузочный стол для контролируемых объектов выполнен в виде четырех приводных валов и съемной платформы, оснащенной своим приводом вращения (W). Приводные валы предназначены для позиционирования кольцевых и трубных объектов большого диаметра, на съемной платформе размещаются объекты малого диаметра или рамные конструкции. Стол перемещается в горизонтальной плоскости по двум направлениям – ось X (2500 мм) и ось Z (800 мм).
Скорость установки положений контроля достигает 15 метров/минуту. Система способна работать как в ручном, так и в автоматическом режиме. Количество программ и число шагов каждой программы не ограничено.
Рентгеновский аппарат
Система S.R.E. 142 может оснащаться рентгеновскими аппаратами с энергией 160 и 225 кВ на базе острофокусных рентгеновских трубок COMET и высоковольтных генераторов BOSELLO.
Рентгеновский излучатель оснащён системой диафрагмирования рентгеновского пучка.
Детектор рентгеновского излучения
В качестве детектора рентгеновского излучения применяются промышленные плоскопанельные детекторы Perkin Elmer 14 или 16 бит. Размер детектора 8 или 16 дюймов.
Панель управления

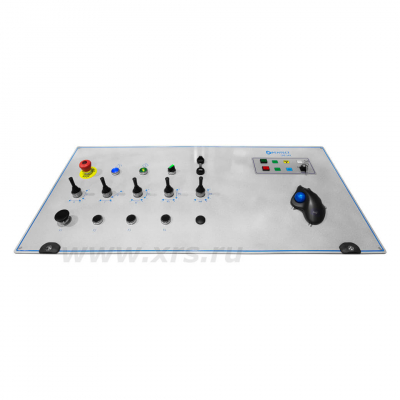

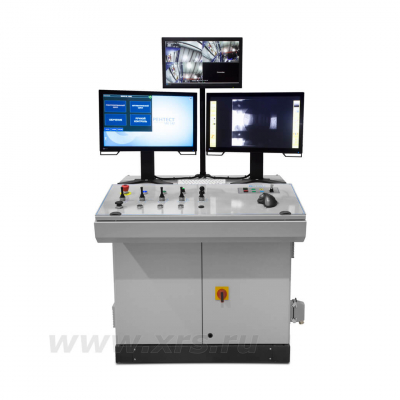

Панель управления смонтирована на отдельной стойке и снабжена наклонной эргономичной консолью, на которой размещены джойстики перемещения манипулятора, изменения режимов работы рентгеновского аппарата и другие органы управления. Так же панель оснащена двумя сенсорными дисплеями, на которые выводится информация о работе системы и изображение исследуемого объекта. Третий монитор предназначен для системы видеонаблюдения. Подключение к локальной информационной сети осуществляется через Ethernet порт. В базовой комплектации установлено программное обеспечение BHT IP Plus.
| |
S.R.E. 142/160
|
S.R.E. 142/225
|
|
Область контроля (Ø х В), мм
|
1100 х 2500
|
|
Масса изделия, кг
|
до 300
|
|
Скорость перемещения осей, м/мин.
|
15
|
|
Рентгеновская трубка MXR
|
160 HP
|
225 HP
|
|
Размер фокусного пятна, мм
|
0.4/1.0 EN 12543 (0.15/0.4 IEC 336)
|
|
Выходная мощность трубки, Вт
|
800 / 1800
|
|
Генератор высокого напряжения XRG
|
160-1.6 HP
|
226-1.8 HP
|
|
Диапазон выходного напряжения, кВ
|
20 ÷ 160
|
20 ÷ 225
|
|
Выходная мощность, Вт
|
800 / 1600
|
800 / 1800
|
|
Габаритные размеры (Ш х Г х В), мм
|
1400 х 3600 х 3650
|
|
Масса, кг
|
2200
|
|
Детектор 8 дюймов
|
|
|
Размер экрана детектора, мм
|
200 х 200
|
|
Размер пикселя, мкм
|
200
|
|
Разрядность АЦП, бит
|
14 или 16
|
|
Частота кадров (14 / 16 бит), кадр/с
|
15 / 25
|
|
Детектор 16 дюймов
|
|
|
Размер экрана детектора, мм
|
400 х 400
|
|
Размер пикселя, мкм
|
100 или 200
|
|
Разрядность АЦП, бит
|
16
|
|
Частота кадров (100 / 200 мкм), кадр/с
|
3,75 / 15
|
