Специализированный рентгенотелевизионный комплекс СУРА ОКТ-160/310 для орбитального контроля сварных швов трубных досок кожухотрубных теплообменников

Комплекс СУРА ОКТ-160/310 разработан для автоматизированного рентгеновского контроля кольцевых сварных швов «труба — трубная доска», выполненных по технологии автоматической орбитальной сварки. Комплекс позволяет полностью автоматизировать процесс контроля и в онлайн-режиме получать цифровые рентгеновские снимки кольцевых сварных соединений. Полученный массив рентгеновских изображений систематизируется и хранится в специализированной базе данных, созданной на основе виртуальной модели теплообменника. Удобный интуитивно понятный интерфейс программного обеспечения позволяет оператору быстро настроить комплекс под любой размер трубной доски диаметром до 3 м. Минимальный диаметр трубок теплообменника составляет 10 мм.

Трубная доска кожухотрубных теплообменников включает в себя <br /> большое количество наружных кольцевых швов с односторонним доступом

Использование комплекса многократно сокращает трудозатраты и время, необходимые для контроля объекта, включающего в себя до 15 000 кольцевых сварных соединений типа «труба — трубная доска».

Общий состав комплекса

В состав рентгенотелевизионного комплекса СУРА ОКТ-160/310 входят:

— манипулятор;
— рентгеновский аппарат;
— система детектирования рентгеновского излучения;
— система управления и специализированное ПО;
— система визуализации;
— система безопасности.

Устройство и возможности манипулятора

Манипулятор представляет собой рамную конструкцию, установленную на жестко закрепленном основании. Обладает большим количеством степеней свободы для позиционирования в пространстве источника излучения и системы детектирования.

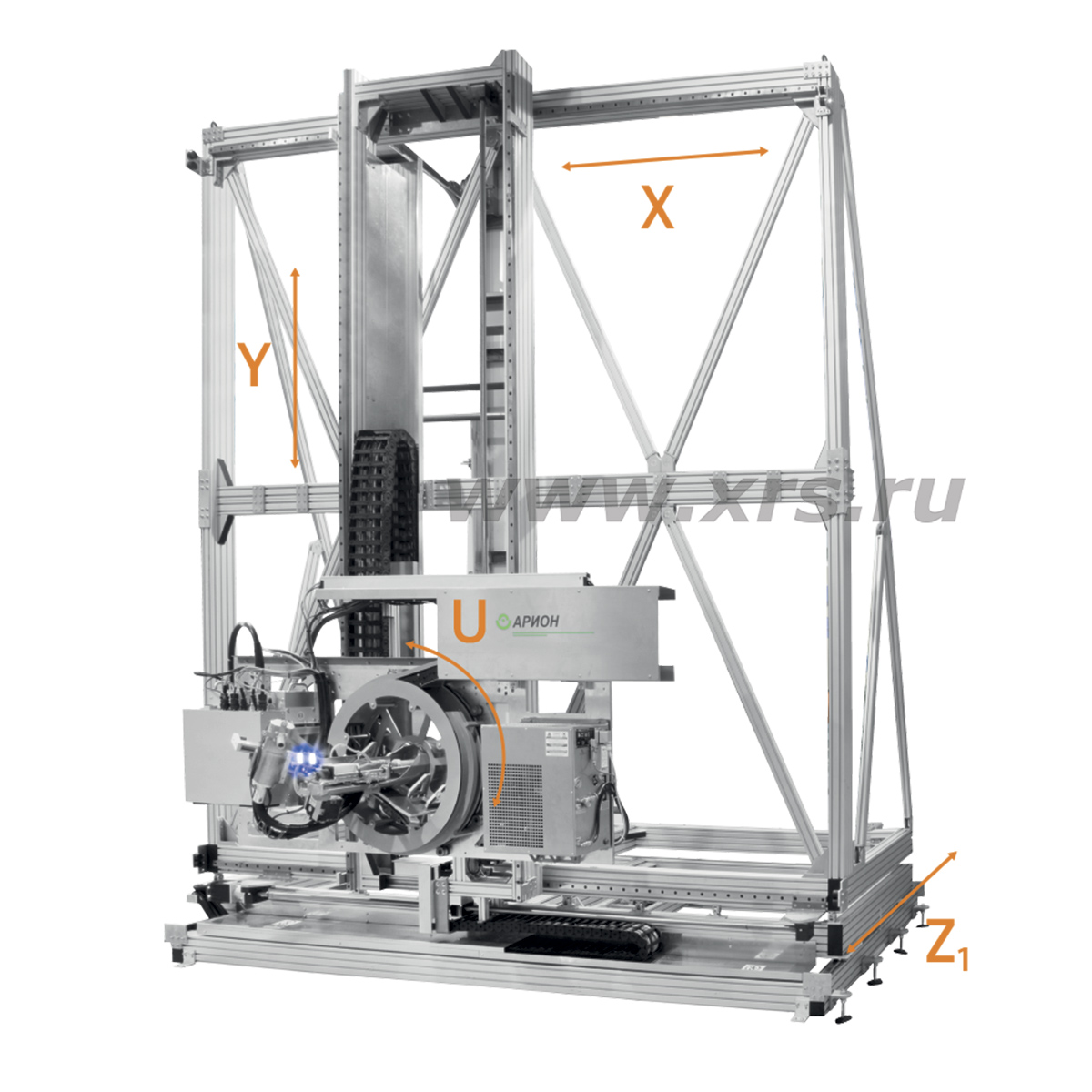

Общий вид манипулятора
Поворотная турель

Основная рама манипулятора движется по оси Z₁, приближаясь и удаляясь от трубной доски. Юстировка наклона рамы осуществляется с помощью ручного привода. По оси Х перемещается вертикальная рама с установленным на ней основанием поворотной турели. Основание турели также может двигаться вверх и вниз по оси Y.

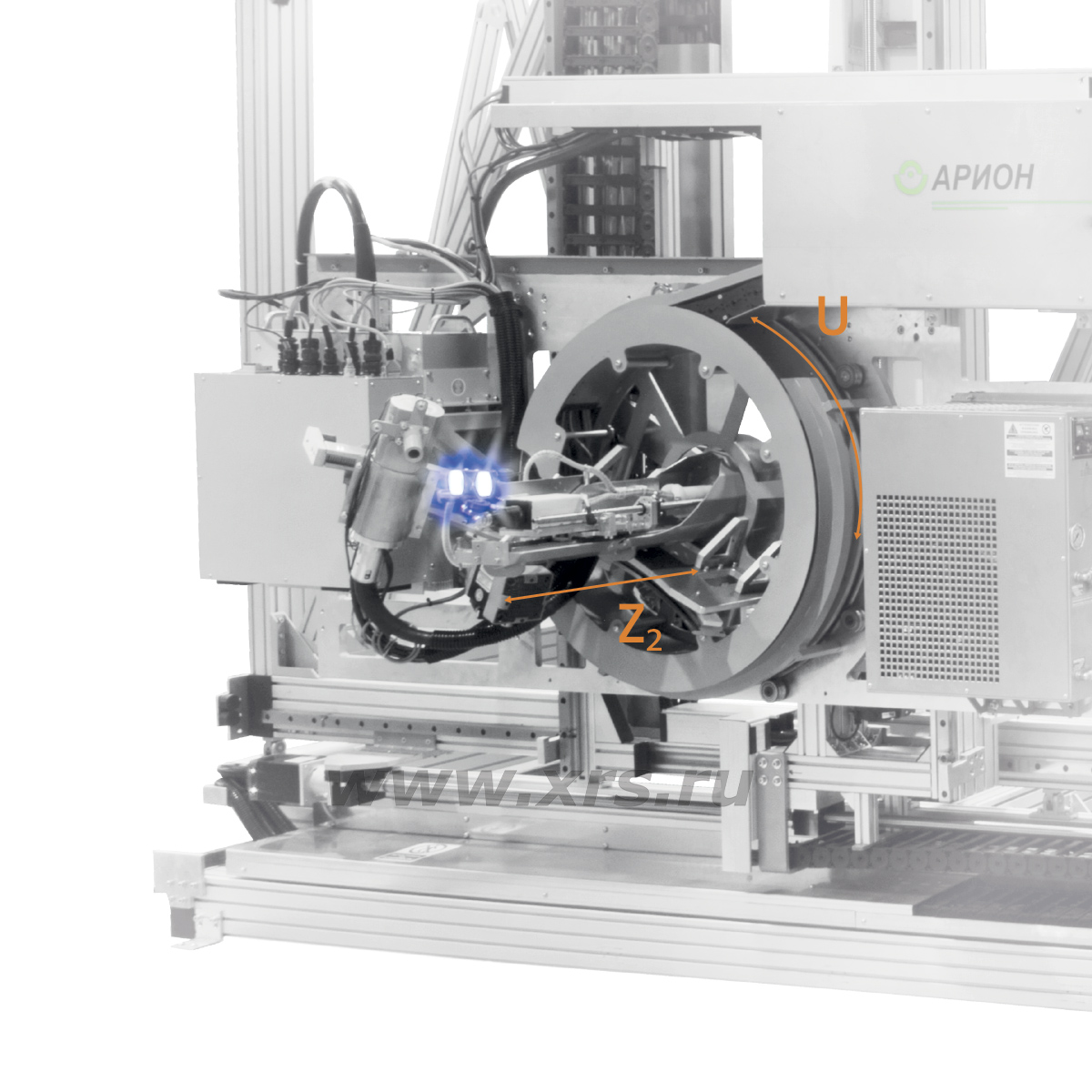

В центре поворотной турели размещена система прицеливания и автоматической подачи детектора, оснащенная приводом перемещения по оси Z₂. На секторальном С-образном манипуляторе турели установлен рентгеновский излучатель, который вращается по оси U на 360°, что обеспечивает съемку кольцевых сварных швов с заданным количеством экспозиций во всем диапазоне пространственных положений.

Движение по всем осям манипулятора автоматизировано и управляется программным обеспечением, оператор лишь осуществляет первоначальную калибровку взаимного положения манипулятора и объекта. Все перемещения манипулятора обеспечивают необходимую плавность и точность позиционирования.

Система «рентгеновский аппарат — детектор»

В качестве источника излучения в комплексе используется высокостабилизированный рентгеновский аппарат кабельного типа с напряжением 160 кВ и острофокусной рентгеновской трубкой. Излучатель аппарата, расположенный с наружной стороны объекта под углом 45°, с помощью турели делает полный оборот вокруг исследуемого сварного шва и производит до 12 экспозиций за один оборот.

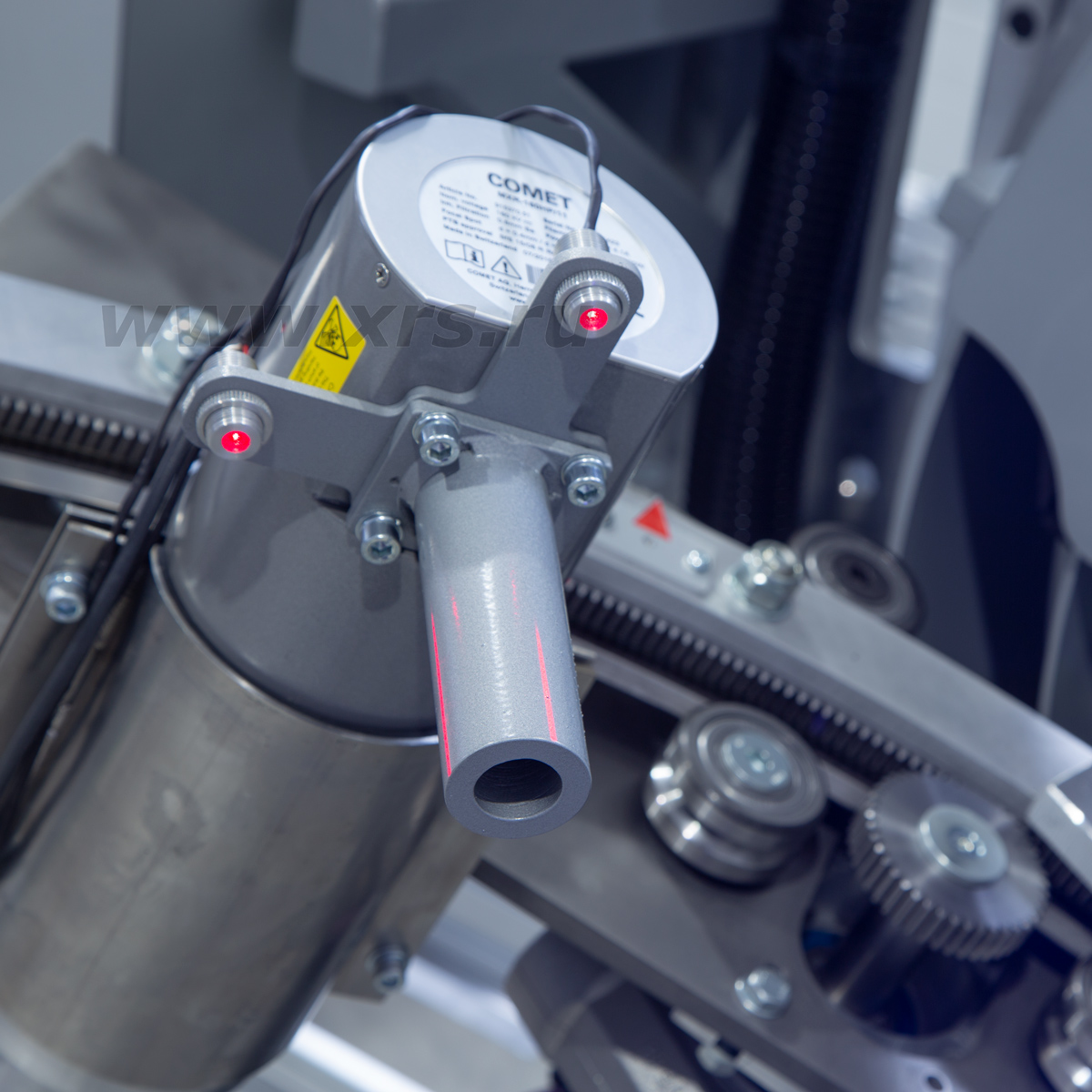

Излучатель рентгеновского аппарата с лазерной системой прицеливания

Разработанная для комплекса цифровая рентген-оптическая схема детектора основана на использовании пластинчатого сцинтиллятора ⌀8 мм, который с помощью зонда вводится в торцевую часть трубки на глубину до 10 мм.

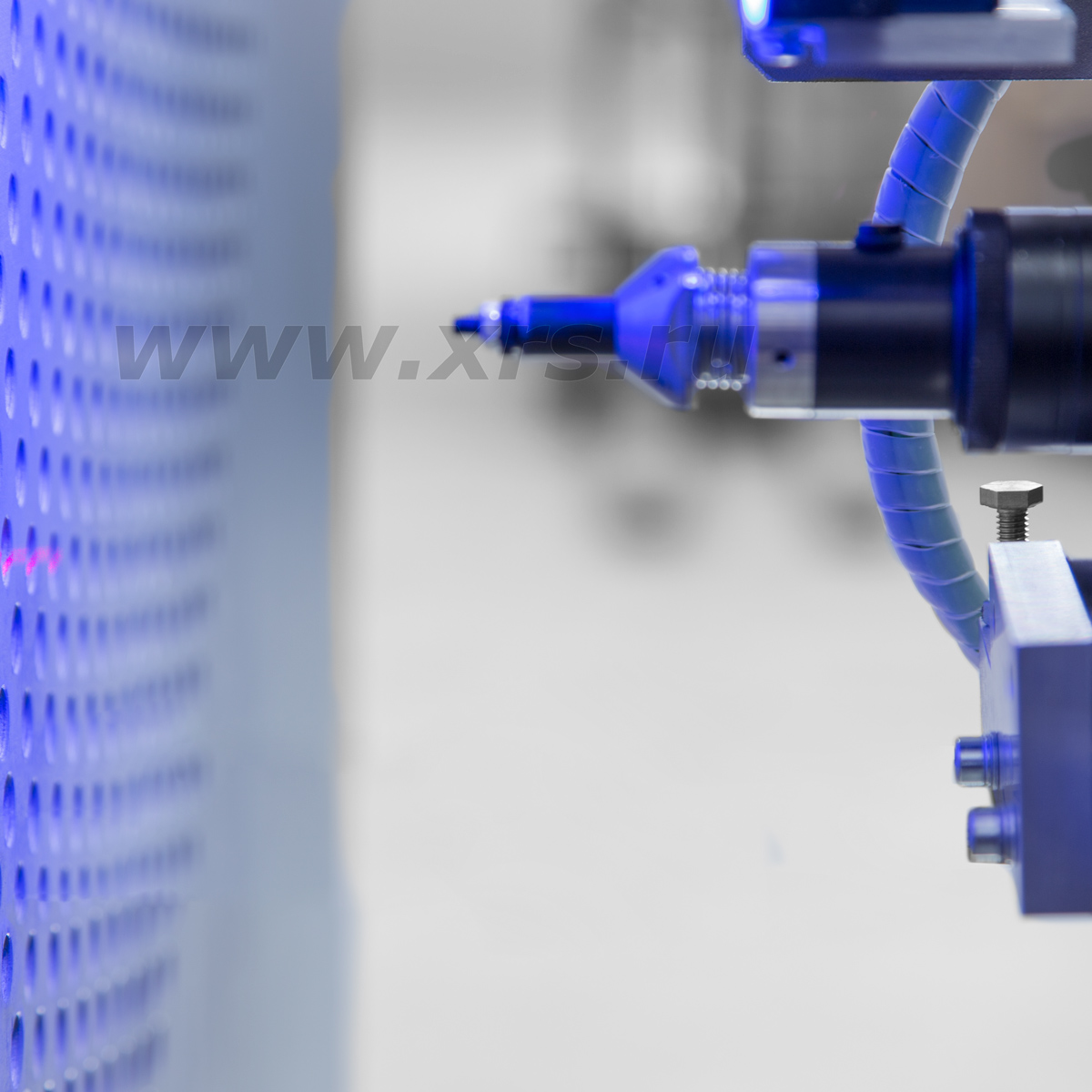

Детектор подводится к контролируемому соединению
Детектор введен в трубку

Высокоточное центрирование зонда детектора относительно центральной оси трубки обеспечивается системой прецизионного прицеливания, основанной на технологии машинного зрения.

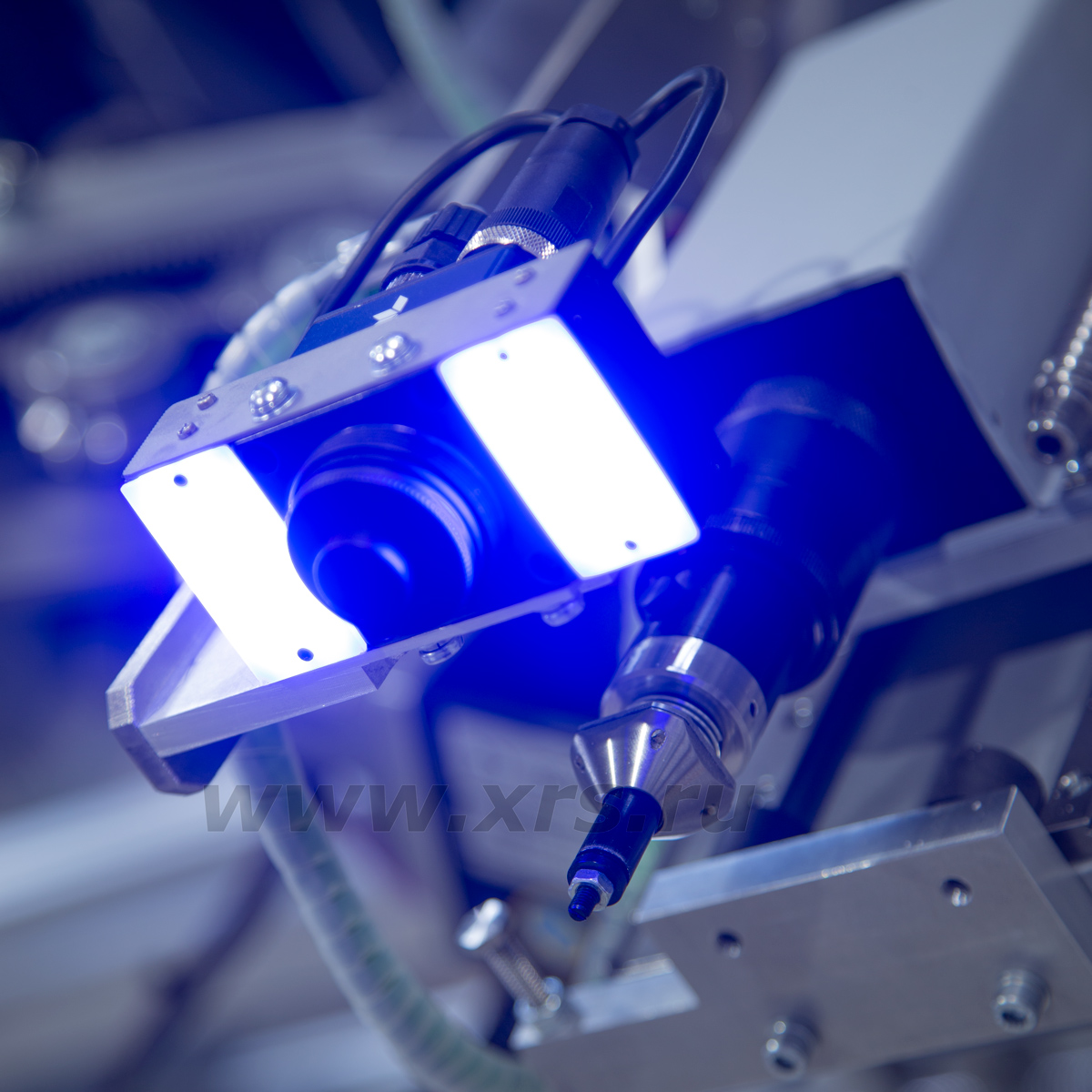

Камера машинного зрения для прецизионного прицеливания детектора

Система управления и программное обеспечение

Управление работой комплекса осуществляется со стойки управления, которая монтируется за пределами камеры. Стойка оснащается тремя мониторами: на первом отображается рентгеноскопическая информация, второй связан с системой позиционирования и прицеливания, на третий выводится информация с видеокамер, расположенных внутри рентгенозащитной камеры.

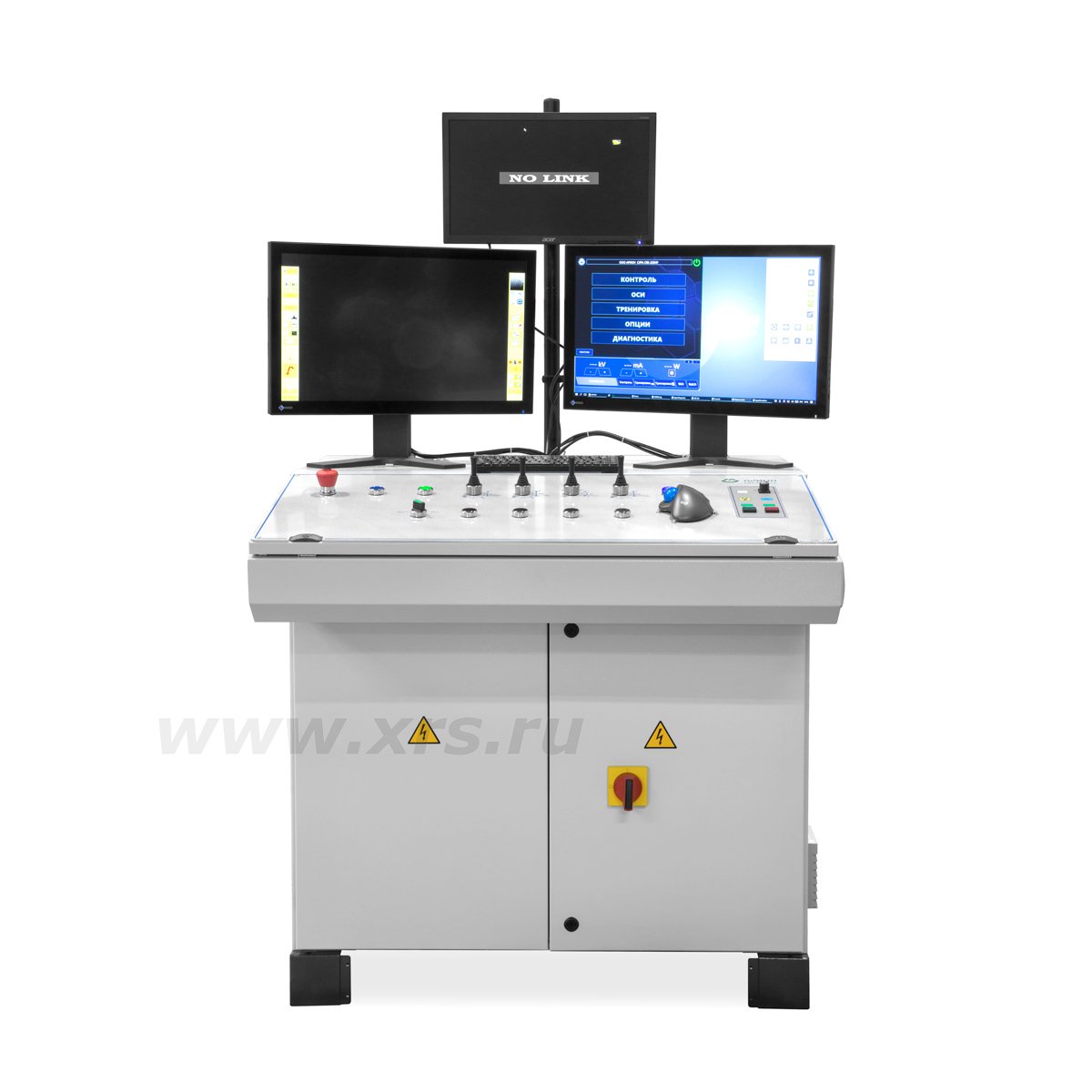

Стойка управления комплексом СУРА ОКТ-160/310

Специально разработанное программное обеспечение СУРА, служащее для управления всеми элементами системы, осуществляет работу комплекса в автоматическом и ручном режимах, а также обеспечивает расшифровку результатов контроля. В программе создается виртуальный макет трубной доски, который с помощью процедуры калибровки привязывается к реальному объекту контроля. Оператор выбирает кольцевую линию и номера отверстий, которые необходимо просветить, после чего запускается автоматический процесс контроля. Манипулятор подъезжает к заданным отверстиям и делает необходимое количество снимков. Просвеченные отверстия помечаются на макете желтым цветом. Оператор, кликнув на них, открывает полученные снимки и принимает решение о годности или браке соединения.

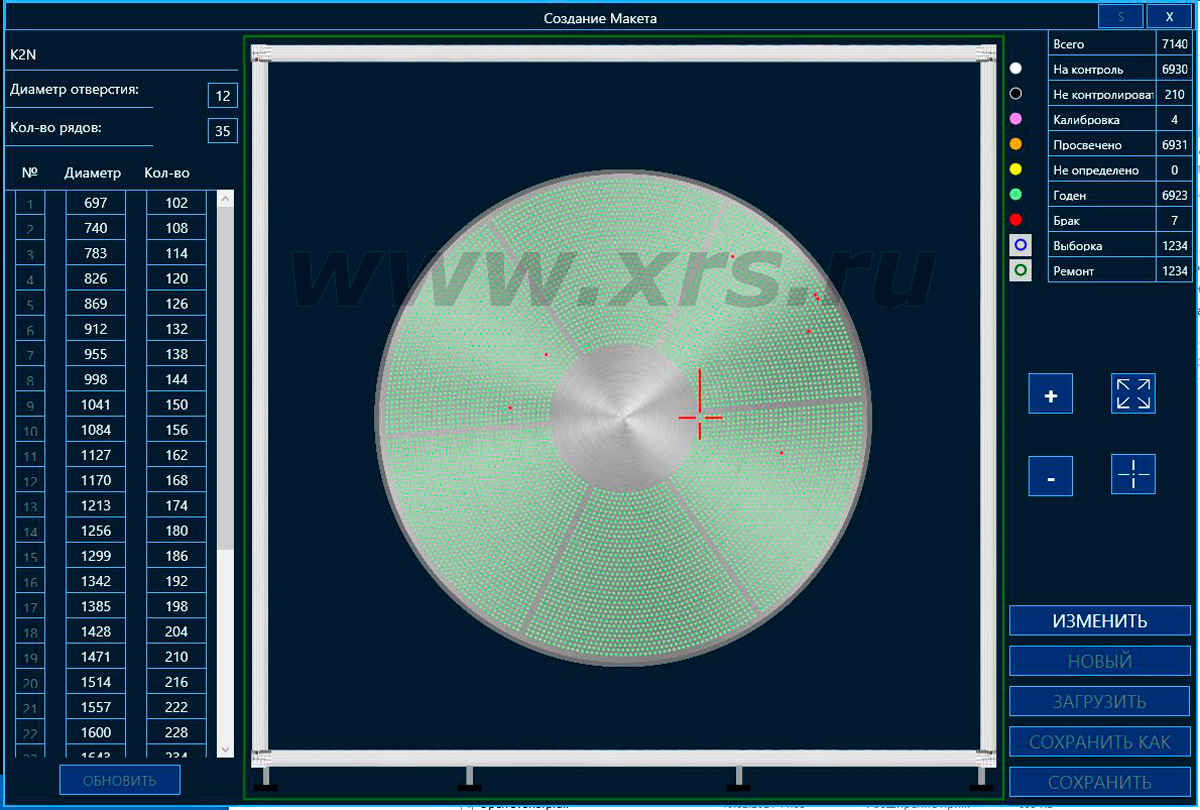

Макет проконтролированной трубной доски. Годные соединения подсвечены зеленым цветом, брак — красным

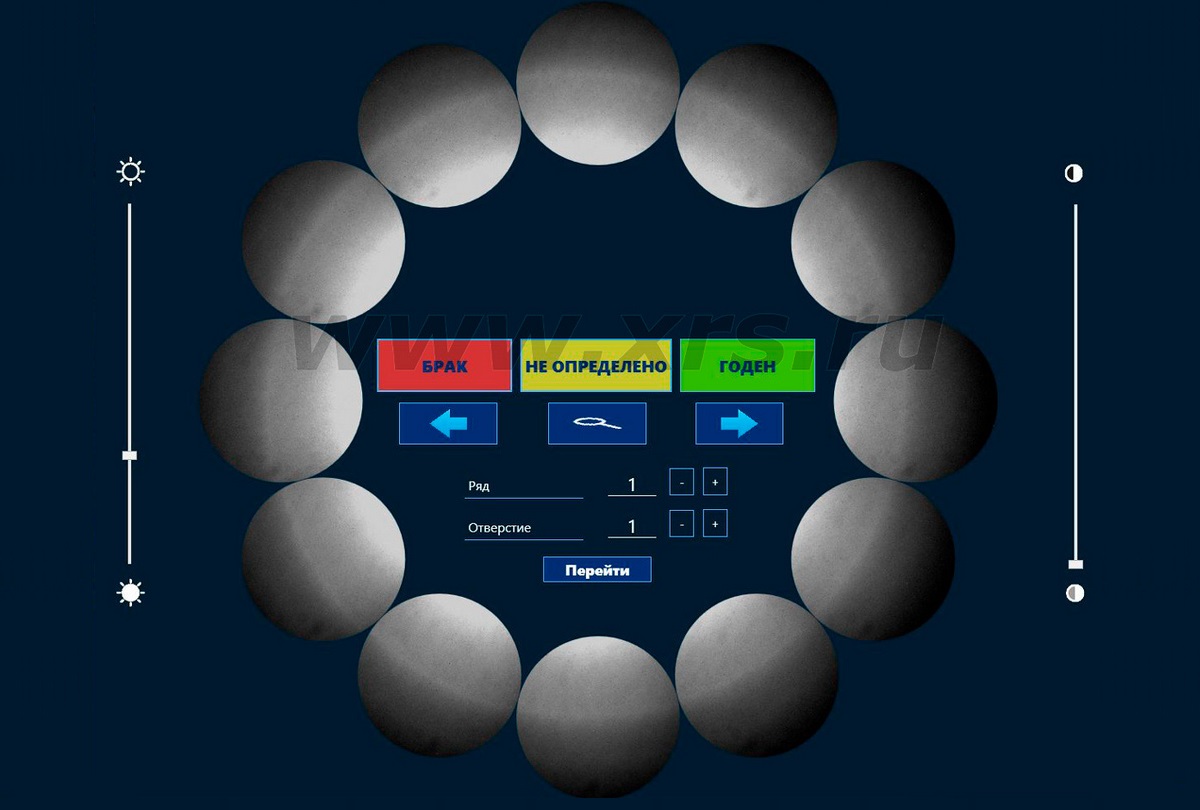

Просмотр снимков просвеченного соединения. Анализируя их, оператор принимает решение о годности/браке
Параметр Значение
Общая потребляемая мощность, кВт 10,0
Максимальная выходная мощность генератора, Вт 1600
Диапазон регулировки выходного напряжения, кВ 20–160
Выходной ток генератора, мА 0,2–20
Размер фокусного пятна рентгеновской трубки (EN 12543), мм d = 0,4 / d = 1,0
Постоянная мощность рентгеновской трубки, Вт 800 / 1800
Общие габаритные размеры (Д × Ш × В), мм 5400 × 3000 × 4400
