Кассеты гибкие СПРУТ СМ с магнитами для рентгеновской пленки

Новинка!
Кассеты гибкие СПРУТ СМ с магнитами для рентгеновской пленки
Цена:
по запросу

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Кассеты гибкие СПРУТ СМ с магнитами для рентгеновской пленки

Кассеты гибкие Спрут СМ предназначены для защиты рентгеновской пленки от засветки и от внешних механических воздействий в процессе выполнения радиографического неразрушающего контроля. Изготавливаются в соответствии с ТУ 4276-036-96651179-2015 из влагостойкого, маслостойкого, морозоустойчивого прорезиненного капрона с допусками согласно ГОСТ 15843-79.

Кассеты гибкие Спрут СМ состоят из двух частей: внутренней и внешней. Части кассеты представляют собой светонепроницаемые чехлы, окантованные с трех сторон тесьмой. Такое двуслойное исполнение создает дополнительную защиту пленки от засветки и предохраняет ее от деформации. Во внутреннюю часть кассеты заряжается рентгеновская пленка с усиливающими экранами или без них. Затем внутренняя часть с пленкой через клапан-липучку заряжается во внешнюю часть. На кассете также размещены карманы для эталонов чувствительности и маркировочных знаков. Количество карманов определяется длиной кассеты и может варьироваться от одного до трех. Если длина кассеты позволяет, то по заявке количество карманов может быть увеличено.

В каждом углу кассеты Спрут СМ вшито по два магнита, которые обеспечивают надежную фиксацию кассет с рентгеновской пленкой на поверхности объекта контроля. Если длина кассеты превышает 260 мм, то для обеспечения наилучшего прижима в кассеты вшиваются дополнительные магниты (по одному на каждые 130 мм длины изделия).

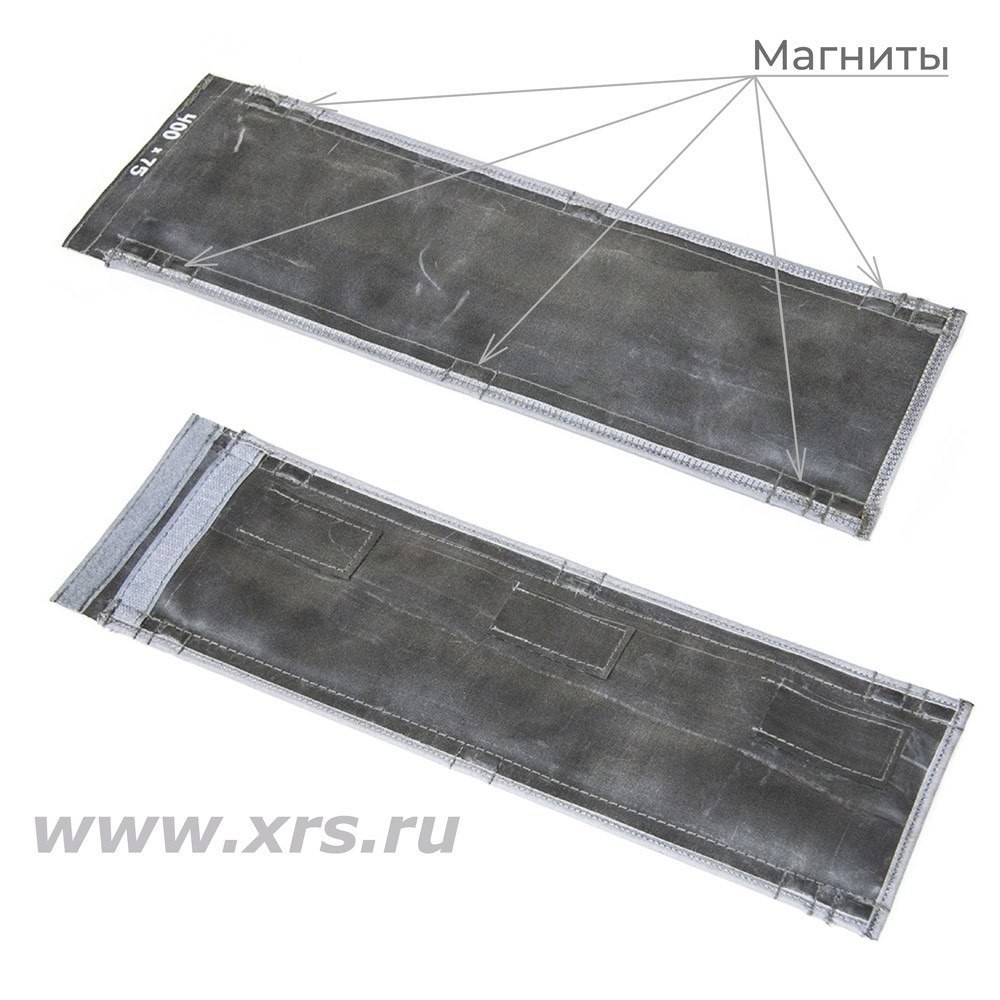

Схема расположения магнитов в кассетах СПРУТ СМ

Маркировка

Кассеты гибкие Спрут СМ маркируются следующим образом: Спрут СМ/А×В, где СМ — тип кассеты, А×В — размер заряжаемой в кассету пленки в миллиметрах.

На внешней части кассеты указывается товарный знак предприятия-изготовителя, на клапане-липучке — размер кассеты.

Примеры маркировки

  • Кассета гибкая Спрут СМ/100×80
  • Кассета гибкая Спрут СМ/200×100
  • Кассета гибкая Спрут СМ/360×100
Наименование параметра Значение
Тип ткани Капрон с двусторонним резиновым покрытием
Тип клапана Липучка
Размеры заряжаемой пленки Определяются внутренними габаритами кассеты*
Стандартные размеры карманов**, мм 35 × 70


* Габариты кассеты рассчитываются с учетом припусков на использование усиливающих экранов совместно с пленкой.

** Размеры карманов для маркировочных знаков и эталонов чувствительности могут быть изменены под индивидуальный заказ.

Наименование Количество
Кассеты гибкие с магнитами Спрут СМ По заказу
Паспорт и руководство по эксплуатации 1 экз.
