Лазерные целеуказатели АРИОН ЛЦТ, ЛЦП и ЛЦПК

Лазерные целеуказатели серии АРИОН ЛЦ изготавливаются в соответствии с ТУ 4276-054-96651179-2016 и предназначены для центрирования пучка излучения при позиционировании рентгеновского аппарата относительно объекта контроля.

Источниками излучения в АРИОН ЛЦ выступают диоды, генерирующие лазерные лучи в диапазоне длин волн 635-650 нанометров, тем самым обеспечивая яркий контрастный красный цвет, легко определяемый в любых условиях проведения контроля. Количество лазеров в составе целеуказателя, а также способ крепления на корпусе источника излучения зависят от выбранной модификации, разработанной под конкретную модель рентгеновского аппарата пользователя.

Целеуказатели АРИОН ЛЦ имеют модификации, разработанные для различных рентгеновских аппаратов, таких как: Eresco, РПД, Site-X, МАРТ, АРИНА, ПАМИР, АРИОН, АРСЕНАЛ и др.

АРИОН ЛЦТ

arion lct 1 xrs2  arion lct 2 xrs2
 Рис. 1 Лазерный целеуказатель АРИОН ЛЦТ/Eresco. Крепится на бленде излучателя рентгеновского аппарата  Рис. 2 Лазерный целеуказатель АРИОН ЛЦТ/РПД (Site-X, МАРТ, АРСЕНАЛ). Крепится на цилиндрический корпус рентгеновского аппарата



В модификации АРИОН ЛЦТ установлен автономный световой элемент с лазером, при работе с которым центр пучка излучения обозначается точкой. Во время позиционирования целеуказатель занимает рабочее положение перед окном излучателя, при рентгеновском просвечивании отводится в сторону. Конструкция поворотного механизма оснащена фиксацией рабочего и дежурного положений.

Для возможности позиционирования рентгеновского аппарата и его окна излучения относительно уровня земли, целеуказатель АРИОН ЛЦТ оснащен горизонтальным и вертикальным пузырьковыми уровнями.

При использовании рентгеновских аппаратов Eresco 42 и Eresco 65 целеуказатель устанавливается на бленде излучателя (рис. 1, 3). На иных рентгеновских аппаратах направленного излучения, у которых конструктивно отсутствует бленда излучателя, установка лазерного целеуказателя АРИОН ЛЦТ на корпусе аппарата осуществляется с помощью дополнительного крепежного кольца (рис. 2, 4).

Примеры крепления АРИОН ЛЦТ на рентгеновских аппаратах:

lct x ray machine 3 xrs2 lct x ray machine 4 xrs2

lct rpd 250 1 xrs2

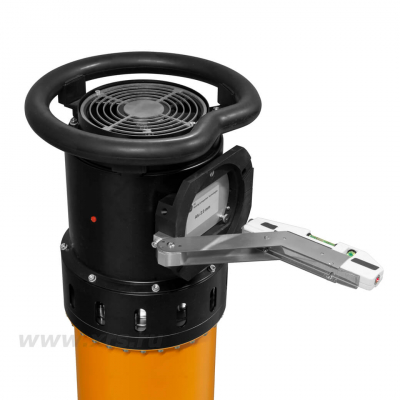

 Рис. 3 Лазерный целеуказатель АРИОН ЛЦТ/Eresco 65, установленный на рентгеновский аппарат   Рис. 4 Лазерный целеуказатель АРИОН ЛЦТ/РПД-250, установленный на рентгеновский аппарат


АРИОН ЛЦП

lcp arina 3 2 xrs2

lcp arina 3 1 xrs2
Рис. 5 Лазерный целеуказатель АРИОН ЛЦП/Памир (Март, Арина, Арион). Крепится на цилиндрический корпус рентгеновского аппарата с торцевым расположением окна излучателя

lcp for xrs2

lcp for 3 xrs2
 Рис. 6 Лазерный целеуказатель АРИОН ЛЦП/Eresco. Крепится на бленде излучателя рентгеновского аппарата
 sura laser target designators 2 xrs2
 Рис. 7 Лазерный целеуказатель АРИОН ЛЦП/Comet (Bosello, Isovolt, Yxlon, Сура) с системой внешней синхронизации. Крепится на бленде излучателя рентгеновского аппарата кабельного типа



Модификация АРИОН ЛЦП предназначена для моноблочных переносных рентгеновских аппаратов и для стационарных рентгеновских аппаратов кабельного типа. Данная модификация лазерного целеуказателя оснащена двумя линейными светодиодными лазерами, формирующими центр пучка излучения за счет перекрестия лазерных лучей. Конструкция АРИОН ЛЦП позволяет устанавливать целеуказатель на бленде (рис. 6, 7, 9) или на корпусе (рис. 5, 8) источника излучения таким образом, что сам целеуказатель находится вне зоны излучения. При установке целеуказателя на рентгеновский аппарат нет необходимости в центрировании или настройке – лазерное перекрестие всегда направлено в центр фокусного пятна излучателя.

В зависимости от используемого рентгеновского аппарата и условий контроля, АРИОН ЛЦП может иметь автономное или внешнее питание, а также подключаться к системе синхронизации с режимами работы рентгеновского аппарата.

Примеры крепления АРИОН ЛЦП на рентгеновских аппаратах:

lcp arina 3 3 xrs2 arion lcp 1 xrs2
 Рис. 8 Лазерный целеуказатель АРИОН ЛЦП/АРИНА-3, установленный на рентгеновский аппарат  Рис. 9 Лазерный целеуказатель АРИОН ЛЦП/ERESCO 42, установленный на рентгеновский аппарат


АРИОН ЛЦПК

 MG 3678 xrs2



  MG 3667 xrs2



 Рис. 10 Лазерный целеуказатель АРИОН ЛЦПК/Сура-225, установленный на рентгеновский аппарат  Рис. 11 Лазерный целеуказатель АРИОН ЛЦПК в рабочем режиме

Главным отличием АРИОН ЛЦПК от модификации ЛЦП является наличие дополнительных 8 точечных лазеров, очерчивающих внешний контур телесного угла пучка рентгеновского излучения, с их помощью перед проведением контроля возможно визуально оценить зону покрытия рентгеновского излучения. Как у ЛЦП, в данной модификации имеется 2 основных линейных лазера, образующих перекрестие, обозначающее центр пучка излучения. Основные и дополнительные лазеры работают одновременно.

Целеуказатель АРИОН ЛЦПК подключается к внешнему источнику питания и к системе синхронизации с режимами работы рентгеновского аппарата.

Данная модификация используется для стационарных рентгеновских аппаратов кабельного типа, таких как: Сура, Bosello, Isovolt, Comet, Yxlon и др.

Технические характеристики АРИОН ЛЦТ:

Тип лазера

полупроводниковый лазерный диод

Количество лазерных диодов, шт

1

Форма излучения

точка

Классификация опасности

класс 2

Мощность, мВт

< 1

Длина волны, нм

635—650

Элемент питания

2 х 1,5В ААА

Материал механизма указателя

нержавеющая сталь, алюминий

Внутренний диаметр крепежного кольца (при наличии), мм

зависит от модели р/а

Масса целеуказателя, кг

0,4…1,2 (зависит от модели р/а)

Рабочая температура, °С

−20…+50

Относительная влажность воздуха (при 25 °С), %, не более

80



Технические характеристики АРИОН ЛЦП:

Тип лазера

полупроводниковый лазерный диод

Количество лазерных диодов, шт

2

Форма излучения

линия

Классификация опасности

класс 2

Мощность, мВт

< 5

Длина волны, нм

635—650

Элемент питания (автономное исполнение)

2 х 1,5В ААА

Параметры источника питания (кабельное исполнение):

Напряжения питания, В/Гц

Выходное напряжение, В / Максимальный ток нагрузки, А

~ (220±10) / 50

пост V.png 5 / 2,4

Материал корпуса указателя

алюминий

Масса целеуказателя, кг

0,4…1,1 (зависит от модели р/а)

Рабочая температура, °С

−20…+50

Относительная влажность воздуха (при 25 °С), %, не более

80



Технические характеристики АРИОН ЛЦПК:

Тип лазера

полупроводниковый лазерный диод

Количество линейных лазерных диодов, шт

2

Количество точечных лазерных диодов, шт

8

Классификация опасности

класс 2

Мощность, мВт

< 5

Длина волны, нм

635—650

Параметры источника питания:

Напряжения питания, В/Гц

Выходное напряжение, В / Максимальный ток нагрузки, А

~ (220±10) / 50

5 / 2,4

Материал корпуса указателя

алюминий

Масса целеуказателя, кг

0,8…1,1 (зависит от модели р/а)

Рабочая температура, °С

−20…+50

Относительная влажность воздуха (при 25 °С), %, не более

80

Комплект поставки АРИОН ЛЦТ:

Лазерный целеуказатель

1 шт.

Паспорт и РЭ

1 экз.

Кейс

1 шт.

Комплект поставки АРИОН ЛЦП:

Лазерный целеуказатель

1 шт.

Кабель питания и синхронизации*

1 шт.

Кейс*

1 шт.

Источник питания от сети переменного тока*

1 шт.

Паспорт и РЭ

1 экз.

* в зависимости от исполнения

Комплект поставки АРИОН ЛЦПК:

Лазерный целеуказатель

1 шт.

Паспорт и РЭ

1 экз.

Кабель питания и синхронизации

1 шт.

Источник питания от сети переменного тока

1 шт.
