Твердомер динамический NOVOTEST Т-Д3
Динамический твердомер NOVOTEST Т-Д3 — вариант поставки универсального твердомера NOVOTEST Т-УД3 с динамическим датчиком. Предназначен для измерения твердости крупногабаритных объектов из любых металлов и сплавов (включая объекты с крупнозернистой структурой) по методу Либа.
Конструктивно NOVOTEST Т-Д3 состоит из электронного блока и подключаемых к нему датчиков. Герметичный корпус электронного блока выполнен из ударопрочного прорезиненного пластика, благодаря чему прибор более устойчив к механическим повреждениям и неблагоприятным условиям эксплуатации. Разъем для датчика расположен в верхней части корпуса вместе с разъемом mini-USB, который используется для подключения прибора к ПК и зарядки аккумуляторов. Твердомер питается от 3 аккумуляторов типа ААА, время автономной работы может достигать 20 часов.
В память прибора внесены 88 комбинаций материалов и шкал твердости (калибровок), также предусмотрена возможность настроить пользовательские шкалы и материалы. Для наиболее точного и наглядного протоколирования итогов измерений используется встроенная камера. На полученную фотографию объекта контроля можно накладывать точки с указанием значений измеренной твердости.
Твердомер NOVOTEST Т-Д3 внесен в Госреестр средств измерений РФ (№ 75567-19) и Республики Казахстан (№ KZ.02.03.00313-2020/75567-19).
Режимы измерений
В приборе реализованы несколько режимов отображения информации:
- График — режим, в котором значения измерений отображаются как в цифровом виде, так и в виде графика.
- Гистограмма — режим, в котором значения измерений отображаются в виде классической гистограммы.
- Статистика — режим, в котором на экране отображаются параметры измерений: максимум, минимум, отклонение, среднее, число измерений.
- Интеллектуальный — режим фильтрации неверных измерений.
- Сигнал — режим отображения сигнала.

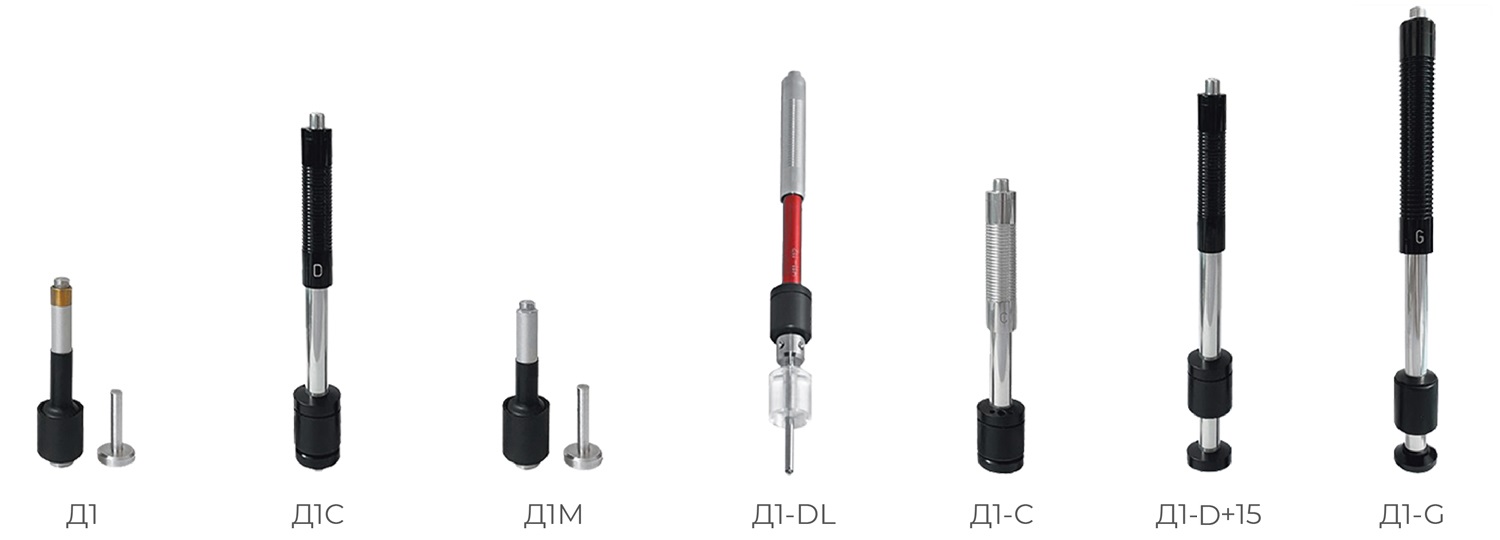

Ассортимент динамических датчиков
В стандартную комплектацию твердомера NOVOTEST Т-Д3 входит динамический датчик Д1С, но по заказу возможна поставка любых датчиков из ассортимента:
- Д1С — датчик для решения большинства задач со встроенным механизмом самовзвода.
- Д1 — датчик для решения большинства задач, взводится толкателем.
- Д1М — миниатюрный датчик, предназначенный для работы в труднодоступных местах, например, в выемках или внутри изделий. Взводится толкателем.
- Д1-DL — самовзводный датчик с минимальным размером контактной площадки в виде трубки. Предназначен для измерений в узких местах (пазах, канавках и пр.).
- Д1-С — самовзводный датчик с уменьшенной энергией удара для изделий небольших габаритов и с повышенными требованиями к размеру оставляемого отпечатка и чистоте поверхности.
- Д1-D+15 — самовзводный датчик с контактной площадкой уменьшенного диаметра для измерения в труднодоступных местах.
- Д1-G — самовзводный габаритный датчик с увеличенной энергией удара для объектов с грубо обработанной поверхностью и повышенной шероховатостью.
Подробные характеристики датчиков приведены во вкладке «Технические характеристики».
Технические характеристики электронного блока твердомера NOVOTEST Т-Д3
| Наименование параметра |
Значение |
Диапазон измерения твердости:
по Роквеллу, HRC
по Бринеллю, HB
по Виккерсу, HV
временного сопротивления (предела прочности), МПа |
20–70
90–450
230–940
370–1500 |
| Основная погрешность измерения |
±1,5% (2 ед.) HRC
±3% (10 ед.) HB
±3% (15 ед.) HV |
| Направление измерения |
в любом направлении (360°) |
| Сохранение измерений |
ограничено только объемом карты памяти |
| Связь с ПК |
выгрузка сохраненных измерений в ПК, экспорт в таблицы Excel (USB кабель и ПО входят в комплект поставки) |
| Шкалы твердости |
Виккерса HV, Бринелля HB, Роквелла HRC и HRB, Шора HS (без заводской калибровки) |
| Материалы |
Датчик динамический — в зависимости от шкалы предварительно откалиброван для стали, легированной и нержавеющей стали, чугуна, алюминия, латуни, бронзы и меди. Дополнительные пользовательские материалы для калибровки |
| Отображаемая информация |
Индикатор приложения нагрузки, результат одиночного замера, среднее значение серии замеров, количество замеров в серии, разброс значений в серии, график измерений в серии, режим отображения статистической информации, режим интеллектуального измерения.Отображение выбранной шкалы твердости, текущего материала, состояния батарей, времени. |
| Дисплей |
Контрастный цветной LCD/TFT дисплей |
| Питание |
три аккумулятора или батарейки ААА |
| Время работы |
приблизительно 20 часов; режим автоматического отключения питания |
| Габаритные размеры, мм |
180 × 80 × 35 |
| Масса без датчика, кг |
0,2 |
| Диапазон рабочих температур, °С |
−20...+40 |
Технические характеристики динамических датчиков
| Наименование параметра |
Д1 |
Д1С |
Д1М |
Д1-DL |
Д1-С |
Д1-D+15 |
Д1-G |
| Энергия удара, Н·мм |
11 |
11 |
11 |
11 |
3 |
11 |
90 |
| Размеры контактной площадки (Ø) мм, не более |
13 |
20 |
13 |
5 |
20 |
15 |
30 |
| Габаритные размеры датчика (Ø × В), мм, не более |
25 × 95 |
25 × 150 |
25 × 65 |
25 × 210 |
25 × 145 |
25 × 170 |
30 × 260 |
| Масса датчика, г, не более |
130 |
75 |
60 |
100 |
75 |
80 |
250 |
| Максимальная шероховатость измеряемой поверхности, Ra |
3,2 |
3,2 |
3,2 |
3,2 |
0,4 |
3,2 |
6,3 |
| Радиус кривизны измеряемой поверхности, мм |
10 |
10 |
10 |
10 |
10 |
10 |
10 |
| Масса контролируемого изделия, кг, не менее |
5* |
5* |
5* |
5* |
1,5* |
5* |
15* |
| Толщина контролируемого изделия, мм, не мене |
10* |
10* |
10* |
10* |
10* |
10* |
70* |
* И менее при соблюдении рекомендаций по проведению измерений твердости легких и тонких образцов
| Наименование |
Количество |
| Электронный блок твердомера NOVOTEST Т-Д3 |
1 шт. |
| Датчик динамический с автовзводом Д1С |
1 шт. |
| Сменная опорная площадка меньшего диаметра |
1 шт. |
| Аккумуляторные батареи |
3 шт. |
| Зарядное устройство |
1 шт. |
| Диск с ПО |
1 шт. |
| Комплект кабелей |
1 шт. |
| Транспортировочный кейс |
1 шт. |
| Инструкция по эксплуатации |
1 экз. |
| Дополнительные датчики различного типа |
опционально |
| Дополнительные аккумуляторные батареи |
опционально |
| Дополнительное зарядное устройство |
опционально |
| Дополнительные меры твердости |
опционально |
