Вакуумные рамки RUNDT для течеискания вакуумно-пузырьковым методом
Вакуумные рамки RUNDT используются в неразрушающем контроле для контроля герметичности (течеискания). С их помощью выявляются сквозные дефекты в сварных швах и основном металле при одностороннем доступе к объекту. Подходят для работы с металлическими, пластиковыми и композитными изделиями.
С помощью рамок в месте контроля создается локальная разница давлений. Рамки RUNDT совместимы с любыми типами вакуумных систем. Уровень создаваемого разрежения контролируется с помощью встроенного вакуумметра и ручек-клапанов. Рамки оснащены фильтром грубой очистки воздуха, что исключает попадание в вакуумный насос пенообразующей жидкости. Эластичный и прочный профиль из полиуретана обеспечивает герметичный контакт с контролируемой поверхностью. По заказу рамки могут быть оснащены светодиодной подсветкой.
Типы вакуумных рамок RUNDT
Рамки RUNDT выпускаются в нескольких модификациях, которые адаптированы к различным формам контролируемых изделий (в скобках указаны размеры просмотрового окна):

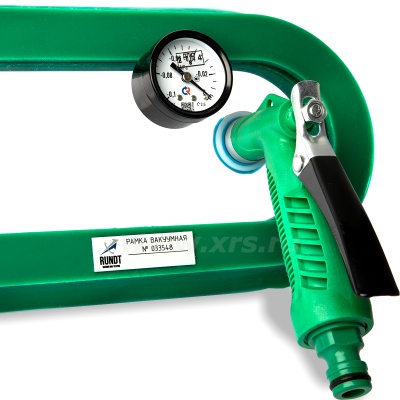

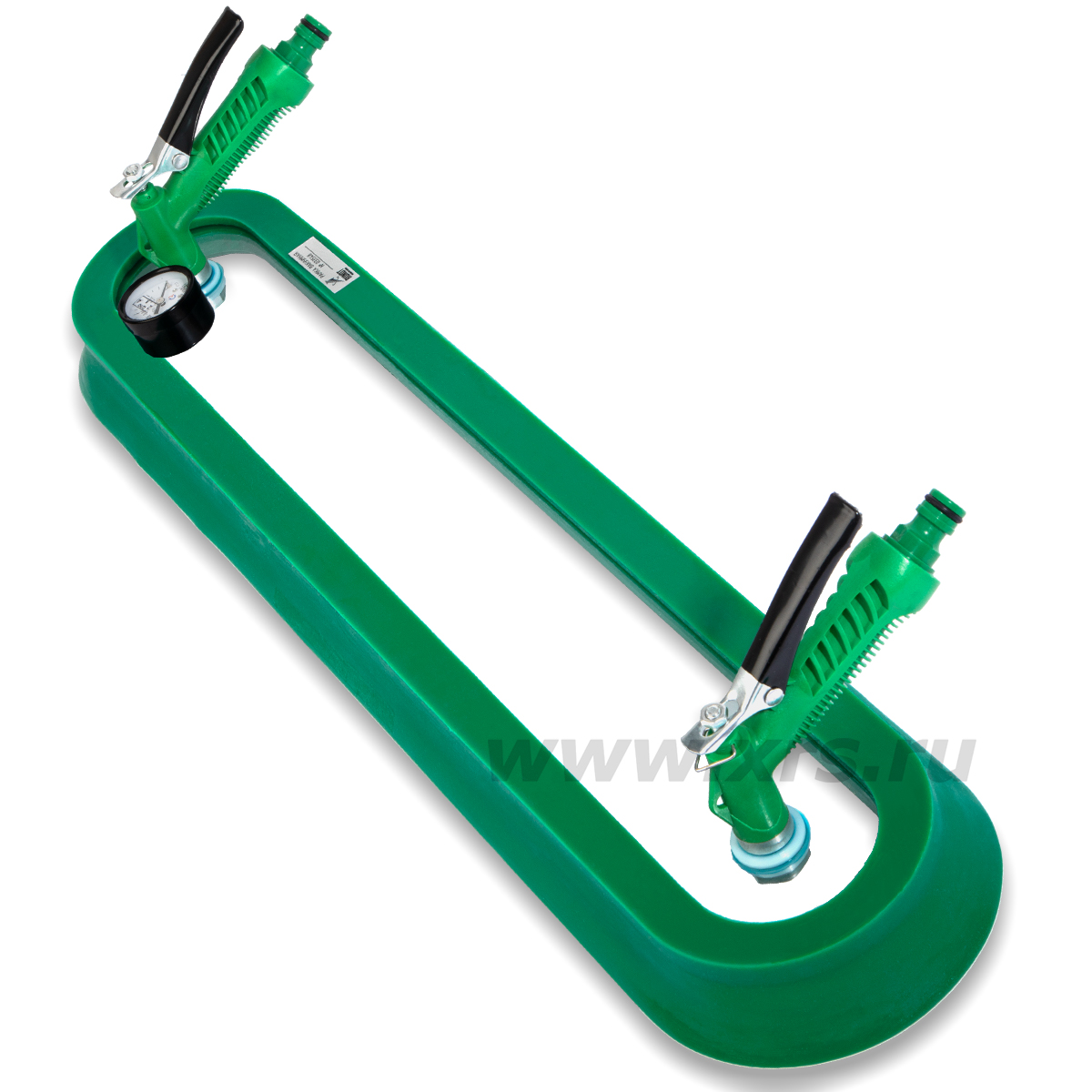

- рамка плоская (620 × 80 мм) для стыковых сварных соединений;

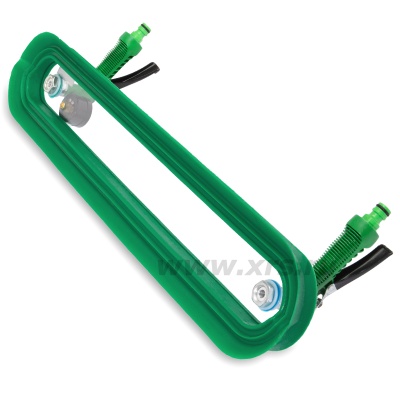

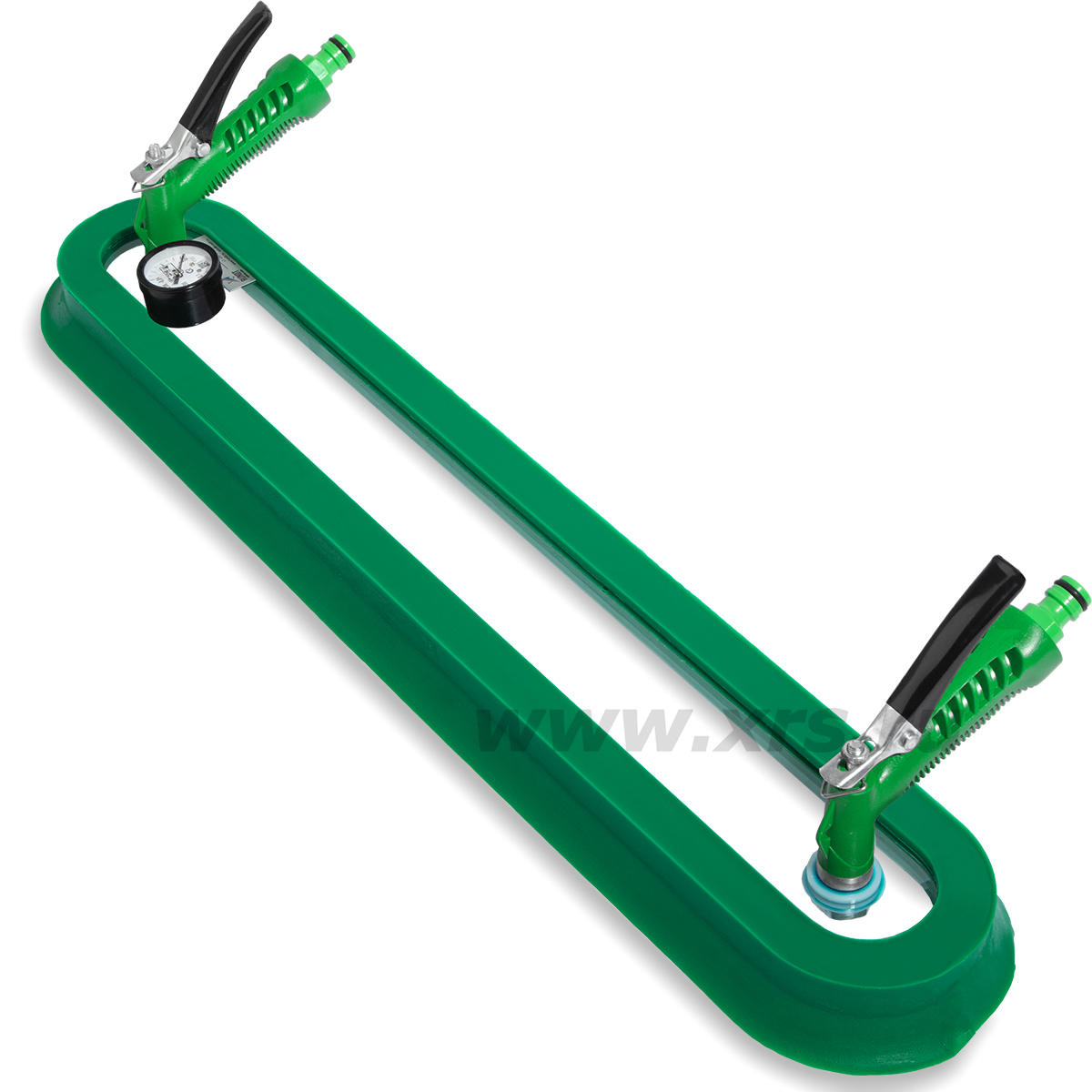

- рамка плоская (620 × 80 мм) для нахлесточных соединений с перепадом высот 6–8 мм;

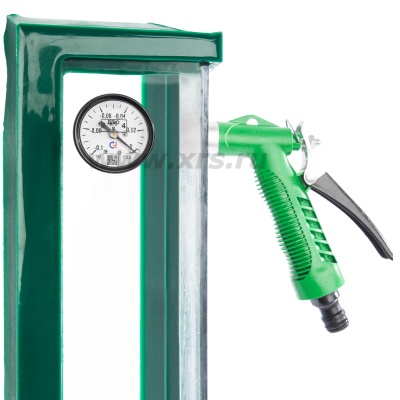

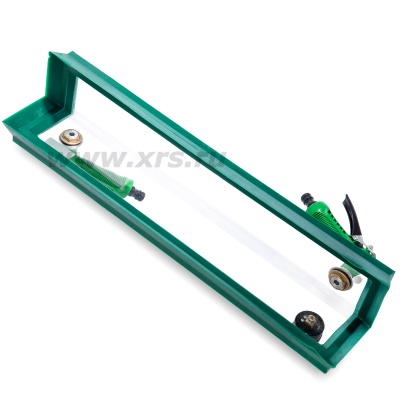

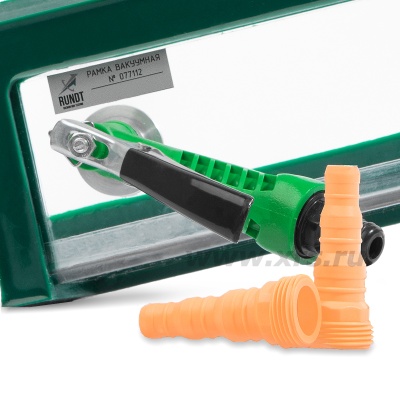

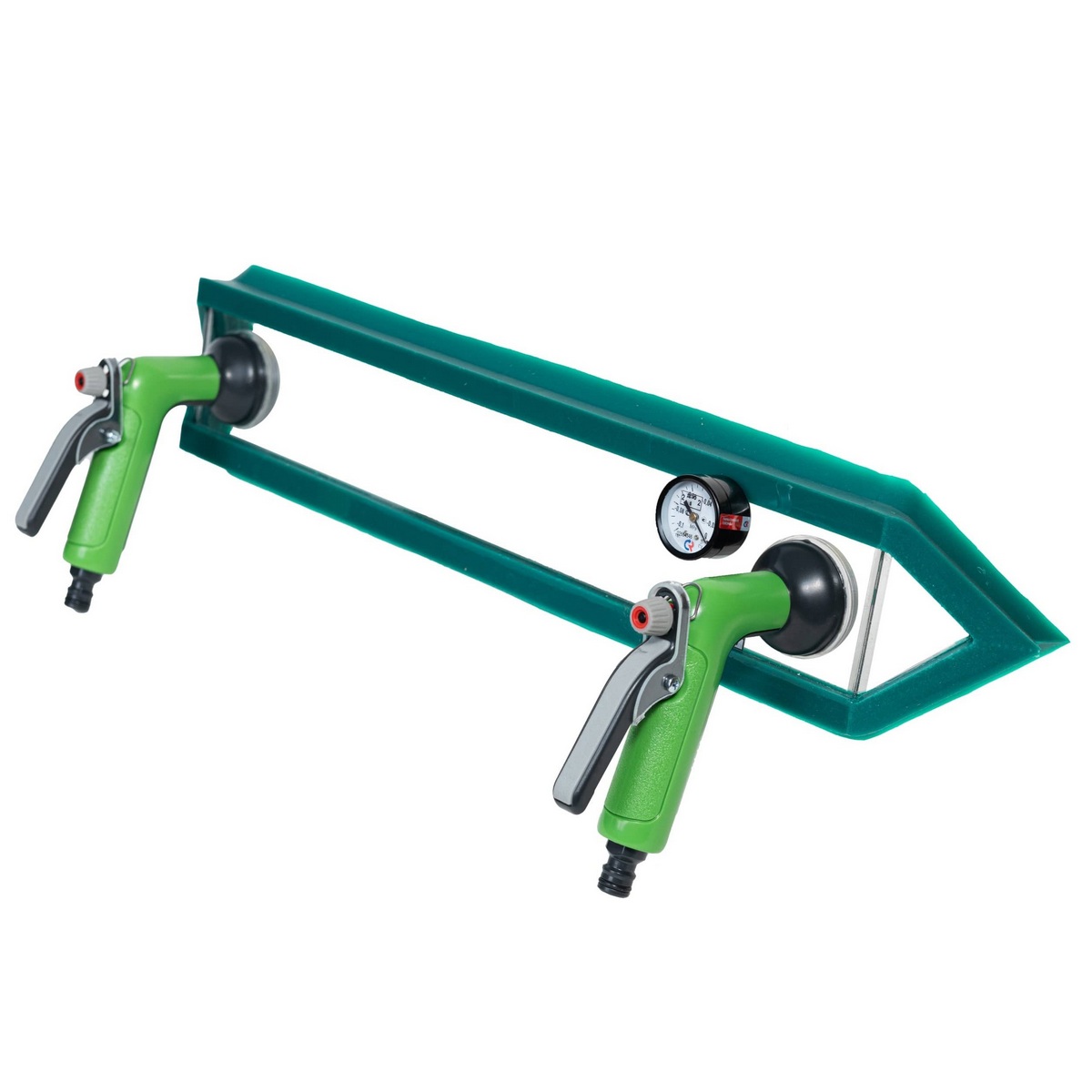

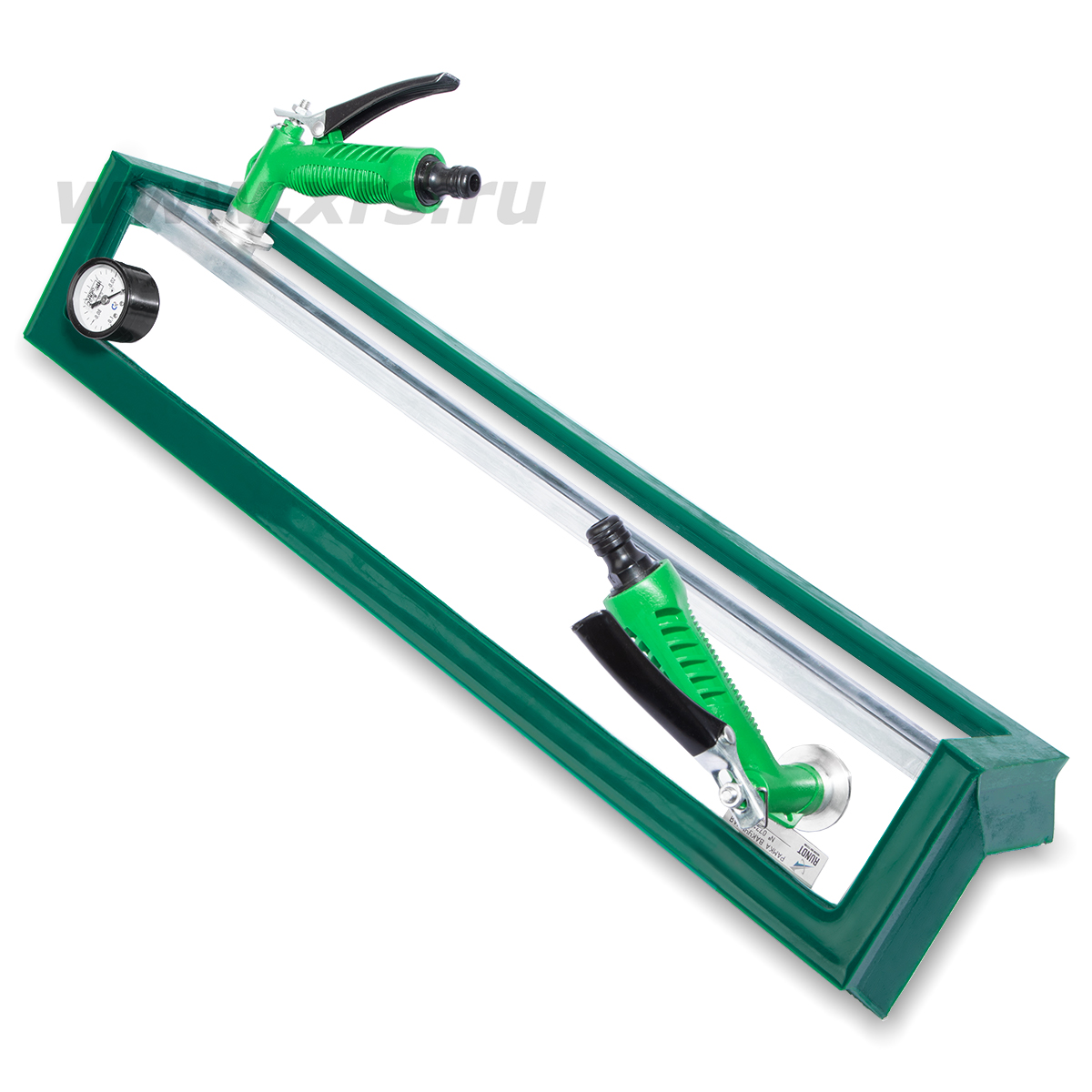

- рамка угловая для внутренних (530 × 75 мм) и внешних (530 × 75 × 75 мм) угловых соединений;

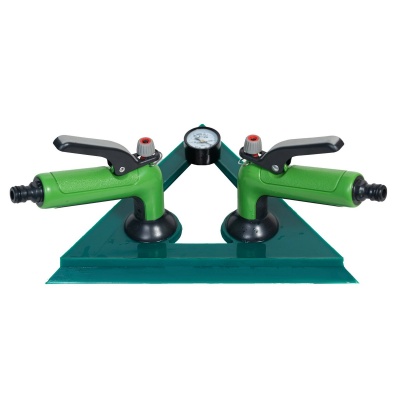

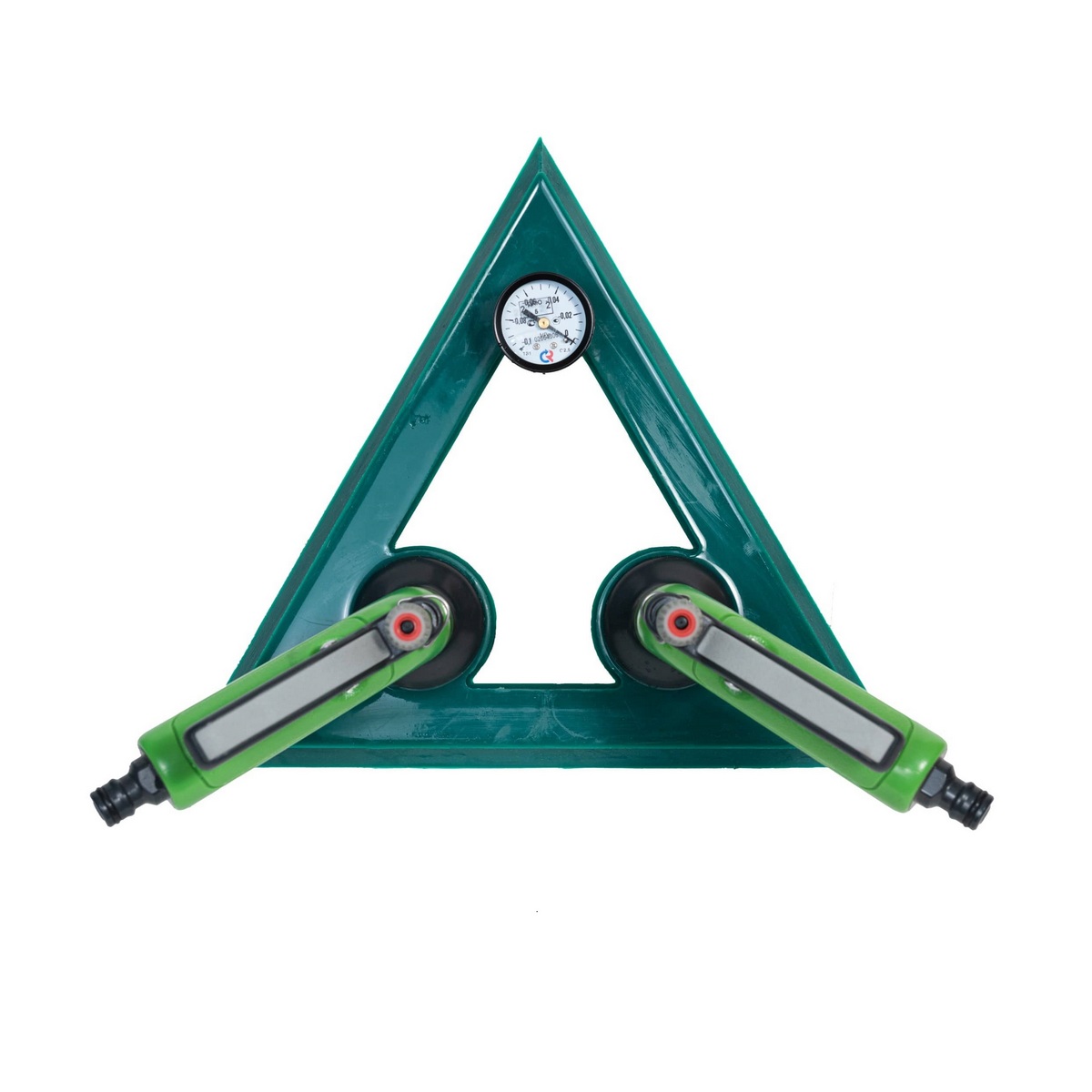

- рамка треугольная (200 × 200 × 200 мм) для угловых соединений;

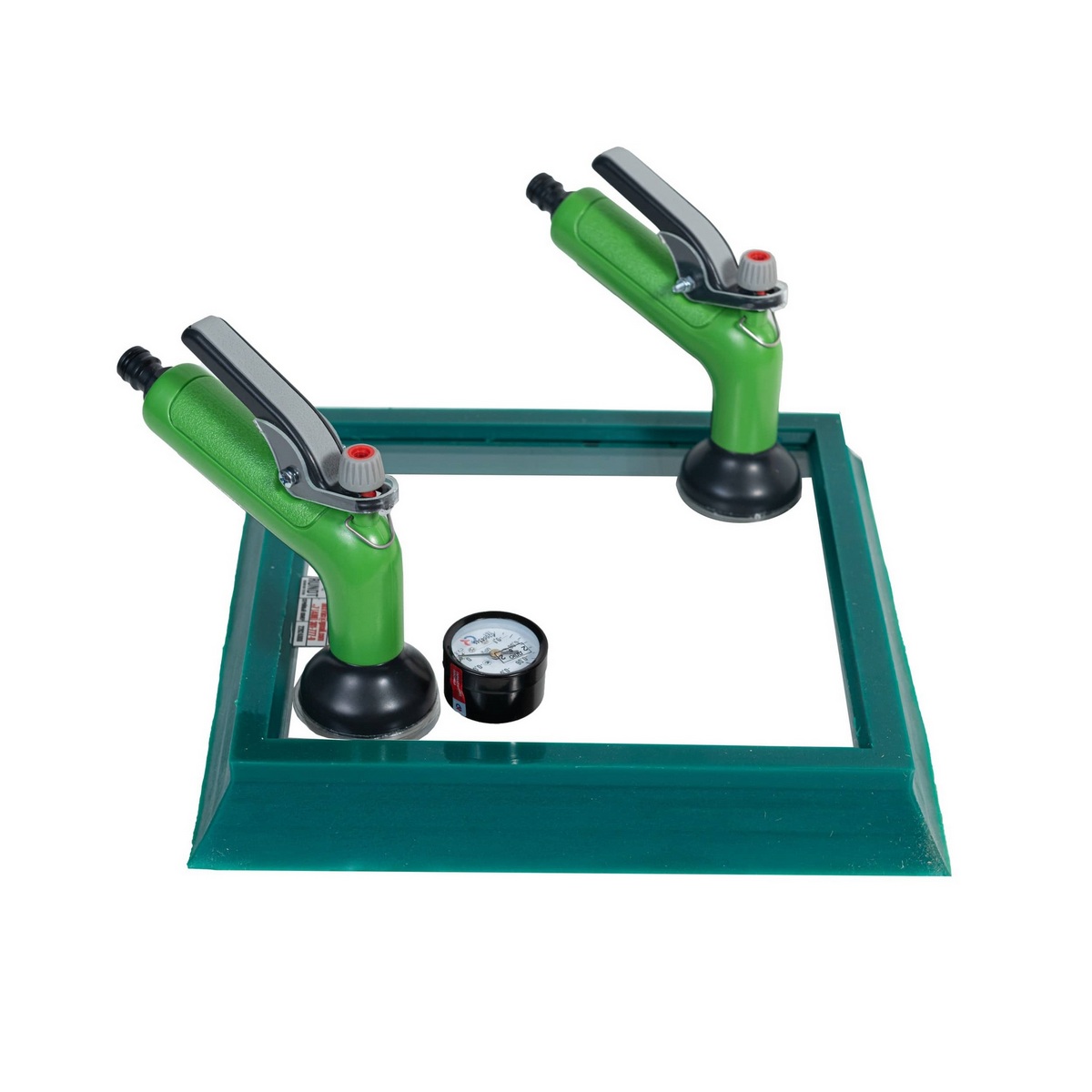

- рамка квадратная (230 × 230 мм) для стыковых соединений;

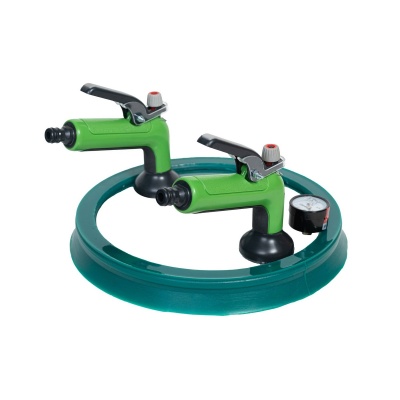

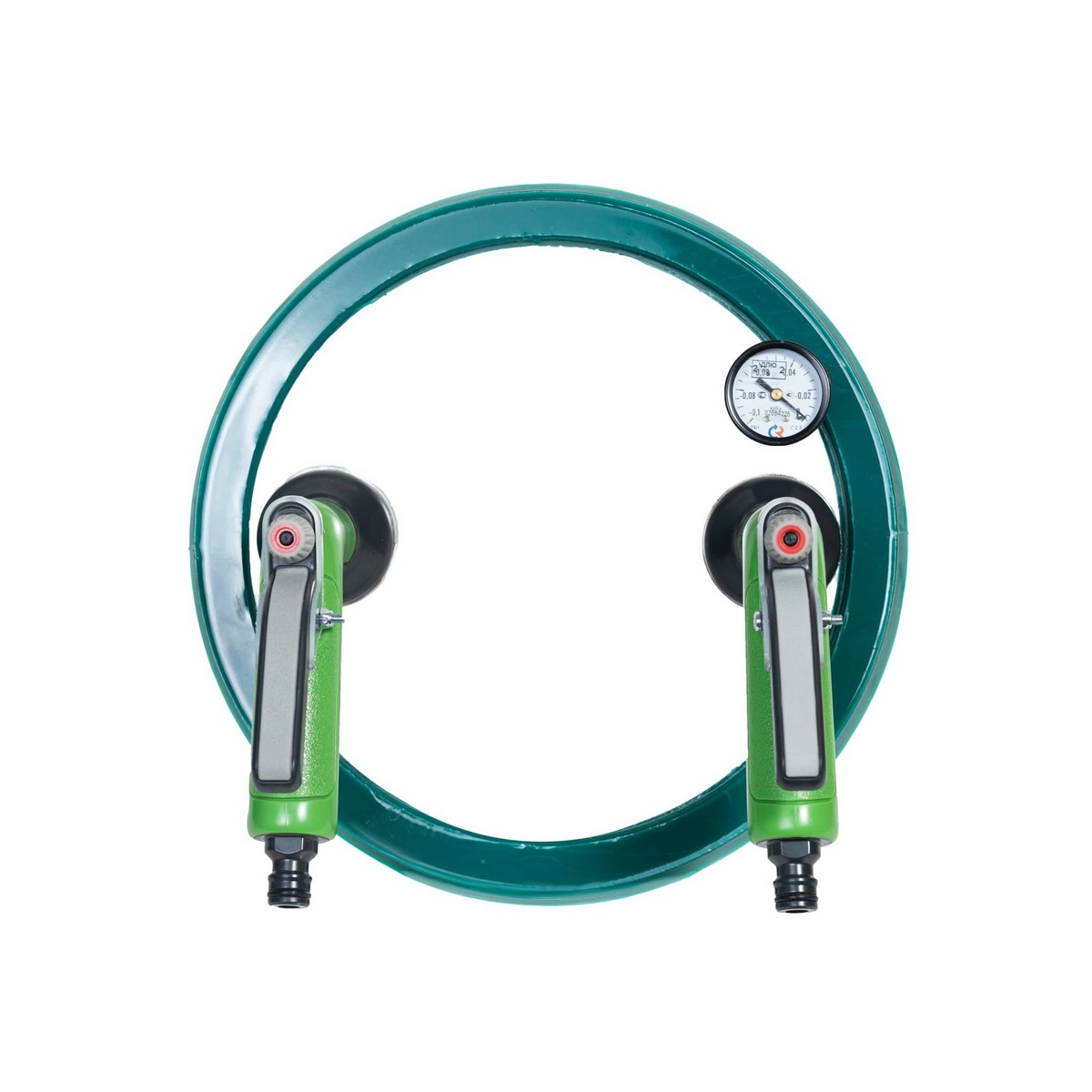

- рамка круглая (⌀240 мм) для плоских, выпуклых и вогнутых поверхностей;

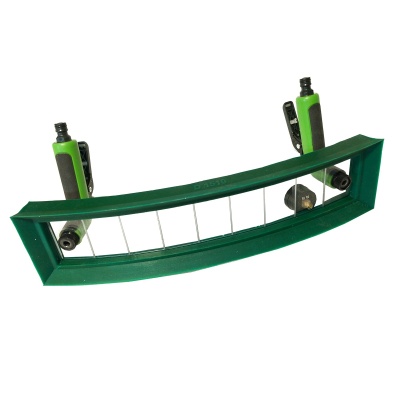

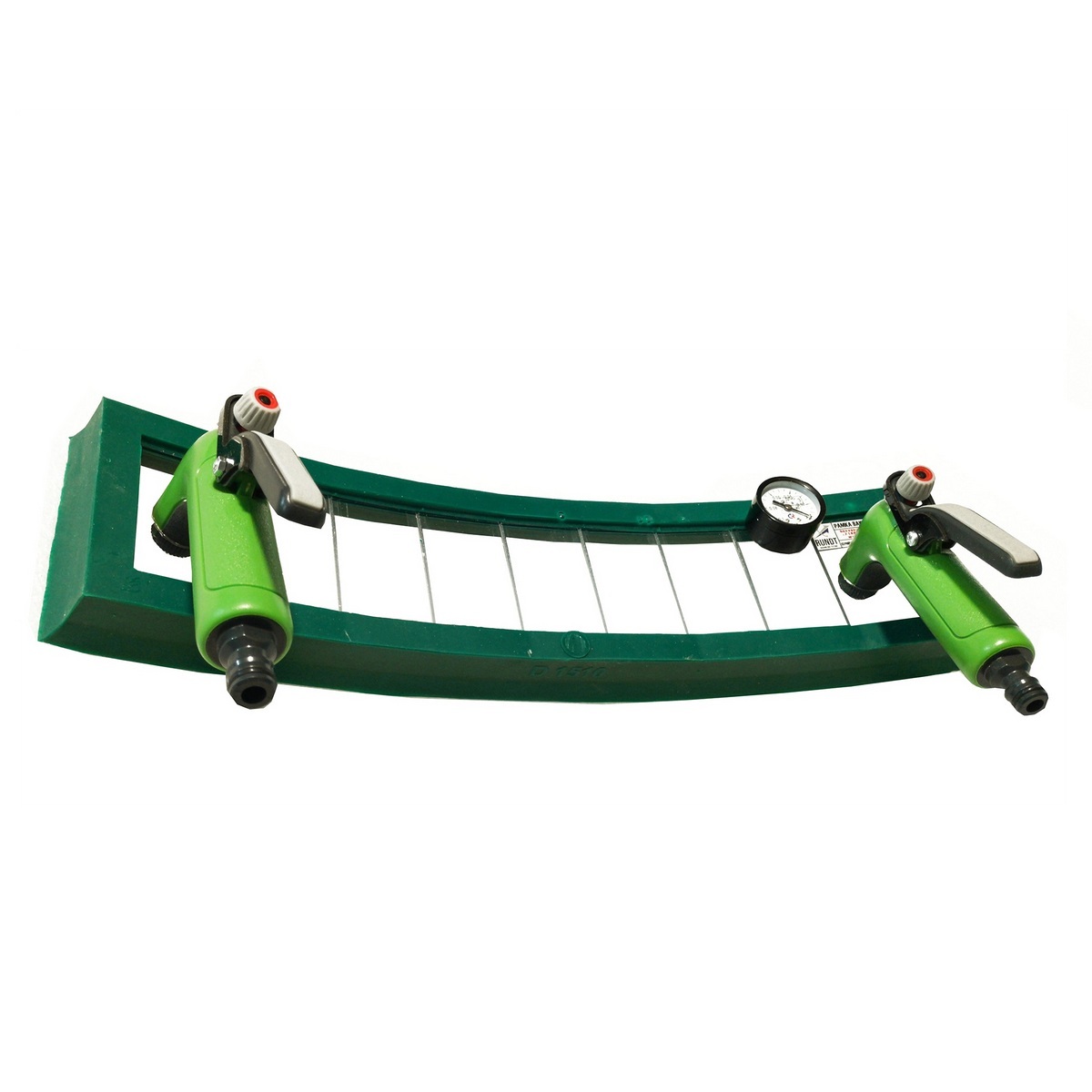

- рамка трубная (250 × 50 мм) для стыковых изогнутых соединений;

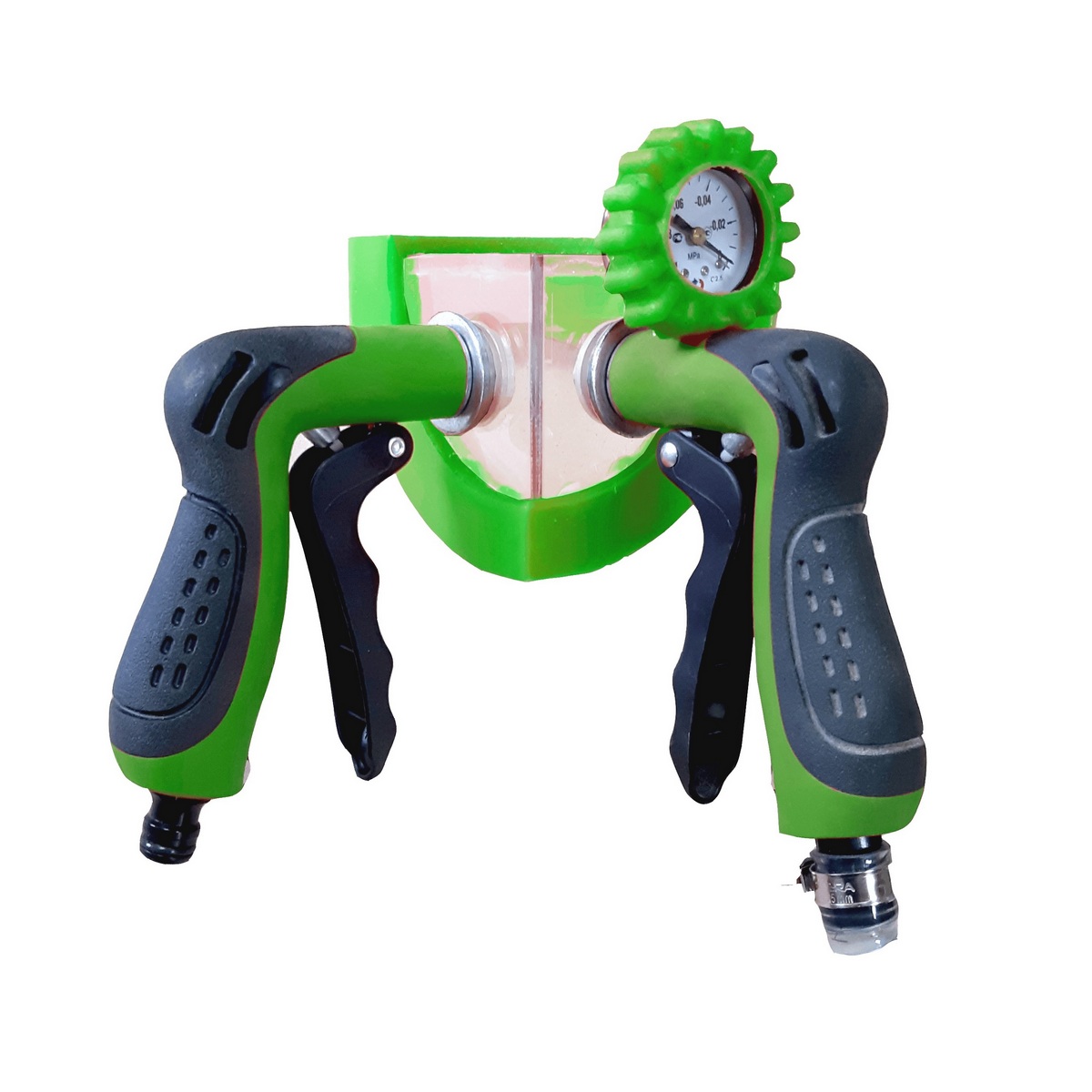

- рамка пирамидальная (100 × 100 × 100 мм) для трех сварных швов в трех плоскостях.
| Размеры просмотрового окна |
зависят от модификации рамки |
| Разрежение в объеме рамки |
−0,050...−0,080 МПа |
| Порог чувствительности контроля с применением пенопленочного индикатора ППИ-1 |
1·10−7 м³·Па/с |
| Масса рамки |
не более 2 кг |
| Диапазон рабочих температур |
−30...+50 °С |
| Рамка вакуумная (модификация по выбору) |
1 шт. |
| Кран откачки и напуска (ручка-клапан) |
2 шт. |
| Вакуумметр |
1 шт. |
| Транспортировочный ящик |
1 шт. |
| Паспорт |
1 экз. |
