Измерительный шаблон сварщика Bridge Cam WGU-9M ЭЛИТЕСТ

Лицевая сторона Оборотная сторона

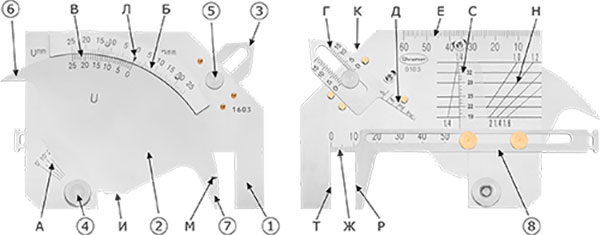

Общий вид Bridge Cam WGU-9M

1 – основание; 2, 3, 8 – измерительные движки; 4, 5 - стопорные устройства движков (2) и (3) соответственно; 6, 7 – измерительные наконечники движка (2); Т – торцевая грань; А, Б, В, Г, Д, Е, Ж – измерительные шкалы; Н – номограмма коэффициента расширения; М, Л, С – контрольные риски-индексы шкал (Б), (В) и номограммы (Н) соответственно; И, К, Р – контрольные грани для снятия показаний по шкалам (А), (Г) и (Ж) соответственно

Назначение

Измерительный шаблон Bridge Cam WGU-9M предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва, дефектов, контроля диаметров прутков, арматуры и труб малого диаметра. Данный шаблон отличается от Bridge Cam WGU-8M удлиненными губками для контроля диаметров до 50 мм и наличием номограммы (Н)*, позволяющей определять коэффициент расширения стыкового шва арматуры или прутка, выполненных газопрессовой сваркой.

Технические характеристики

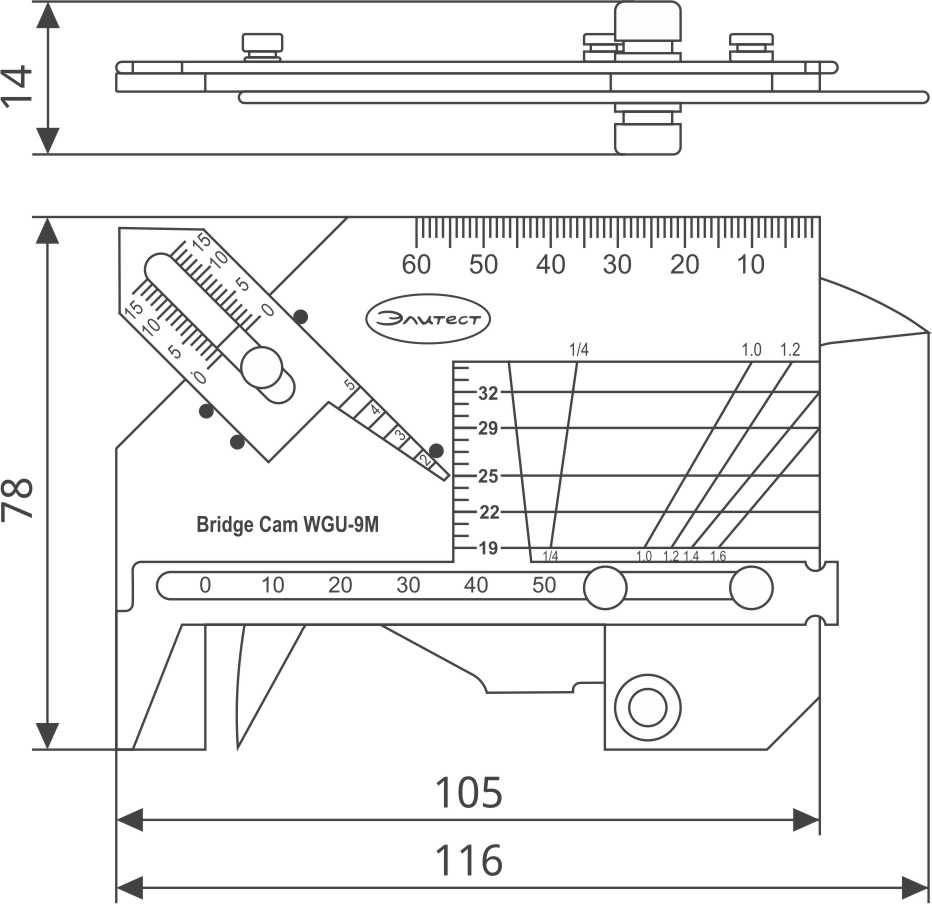

Справочные размеры, мм:

wgu 9m measure 2

Вес, не более: 175 г

Материал: нержавеющая сталь

Шкала	Ед. изм.	Диапазон шкалы	Цена деления шкалы	Погрешность измерения
А	град.	0–70	5	±2,5
Б	мм	25,0–0–25,0	1,0	±0,25
В	мм	0–25,0	1,0	±0,25
Г	мм	0–15,0	1,0	±0,25
Д	мм	2,0–5,0	0,5	±0,25
Е	мм	0–60,0	1,0	±0,15
Ж	мм	0–50,0	1,0	±0,30

*Номограмма (Н) позволяет определять коэффициент расширения прутков и арматуры диаметром 19–32 мм

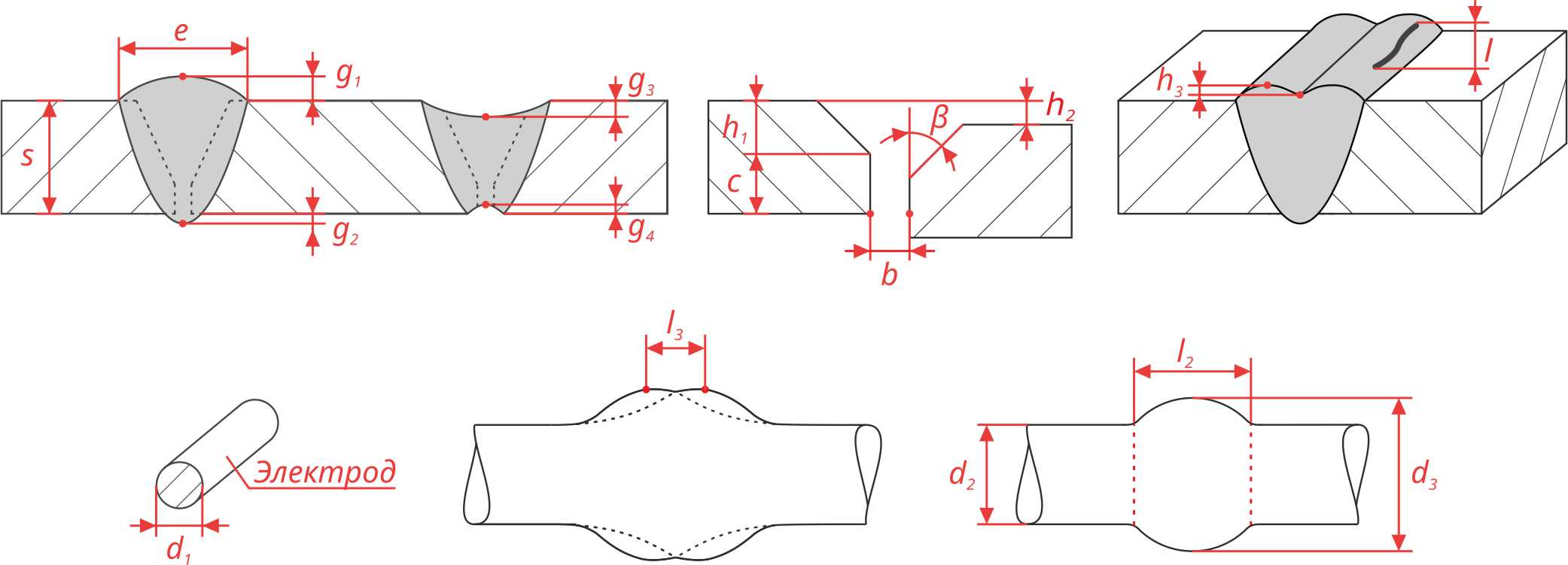

Контролируемые параметры

wgu 9m parametry

Параметр		Измерение по шкале	Диапазон измерения	Цена деления шкалы	Погрешность измерения
Подготовка к сварке	толщина деталей (s), мм	Е Ж	0–60,0 0–50,0	1,0 1,0	±0,15 ±0,30
	притупление кромки (c), мм	Е Ж	0–60,0 0–50,0	1,0 1,0	±0,15 ±0,30
	зазор между деталями (b), мм	Д	2,0–5,0	0,5	±0,25
	глубина скоса кромки (h₁), мм	Б, В	0–25,0	1,0	±0,25
	смещение кромок (h₂), мм	Б, В	0–25,0	1,0	±0,25
	угол скоса кромки (β), град.	А	0–70	5	±2,5
	диаметр электродов (d₁), мм	Ж	0–50,0	1,0	±0,30
	диаметр прутков, арматуры и труб (d₂), мм	Ж	0–50,0	1,0	±0,30
Стыковой шов	выпуклость стыкового шва (g₁) и его корня (g₂), мм	Б	0–25,0	1,0	±0,25
	вогнутость стыкового шва (g₃) и его корня (g₄), мм	Б, В	0–25,0	1,0	±0,25
	ширина стыкового шва (е), мм	Ж	0–50,0	1,0	±0,30
Угловой шов	фактическая толщина углового шва (a), мм	Г	0–15,0	1,0	±0,25
Угловой шов	катет углового шва (k), мм	Б	0–25,0	1,0	±0,25
Дефекты	длина дефекта (l₁), мм	Е Ж	0–60,0 0–50,0	1,0 1,0	±0,15 ±0,30
Дефекты	глубина дефекта, чешуйчатости, западания между валиками (h₃), мм	Б, В	0–25,0	1,0	±0,25
Газопрессовая сварка	длина (l₂) и диаметр (d₃) шва, мм	Ж	0–50,0	1,0	±0,30
	длина неравномерности шва (l₃), мм	Ж	0–50,0	1,0	±0,30
	коэффициент отношения длины и диаметра шва к диаметру арматуры, мм	Н	1,0–1,6	0,2	–
