Комплект ВИК Транснефть Элитест (с калибровкой или поверкой)

Инструменты ВИК «Транснефть» подобраны специально для уполномоченных лиц (дефектоскопистов) предприятий системы «Транснефть» и прочих организаций, занимающихся проектированием, строительством, обслуживанием, эксплуатацией трубопроводов и стальных вертикальных резервуаров на объектах системы «Транснефть». Средства контроля из набора также используются для обучения специалистов по НК сварных соединений.

Применение комплекта ВИК Транснефть

Измерительные инструменты из набора ВИК «Транснефть» отвечают требованиям стандартов РД-03-606-03 (отменен с 01.01.2021) и РД-25.160.10-КТН-016-15 (п. 8.1.7). Комплект предназначен для контроля геометрических параметров сварных соединений на соответствие требованиям НТД предприятия; дефектоскопии сварных швов; определения расположения дефектов, их размеров и ориентации по поверхности.

Средства контроля ВИК «Транснефть» применяют на разных стадиях производства и строительства магистральных трубопроводов, а также заблаговременно перед изоляционными работами на элементах конструкций. Комплексная дефектоскопия проводится без нарушения целостности соединений, поэтому приборы комплекта используют на разных этапах строительства, капремонта и обслуживания трубопроводов.

При визуальном осмотре контролируется наличие маркировки шва, клейма сварщика, присутствие недопустимых по РД-25.160.10-КТН-016-15 (п. 8.1.10.4) дефектов и наличие зачистки поверхности сварных соединений для проведения других методов НК. На этапе исправления дефектов инструменты набора позволят контролировать ширину зоны зачистки и наличие мест шлифовки околошовной зоны. Для проведения осмотра в комплекте предусмотрены мощный фонарь, две просмотровые лупы и телескопическое зеркало.

Измерительный контроль (ИК) проводятся на предмет соответствия производственно-технической документации (ПТД) параметров швов и одиночных несплошностей. Для осуществления ИК в комплекте ВИК Элитест «Транснефть» предусмотрены следующие мерительные инструменты: измерительная лупа, измеритель сварных швов, штангенциркуль, линейка, наборы щупов и радиусных шаблонов, угольник, рулетка и образец шероховатости. Общие требования к ИК перечислены в РД-25.160.10-КТН-016-15 (таблица 8.2). Для проверки освещенности объекта контроля в наборе ВИК Элитест «Транснефть» предусмотрен люксметр.

Для записей и хранения информации в наборе поставляются авторучка, карандаш, блокнот и USB-флеш-накопитель (16 Gb). Для пометок непосредственно на объекте контроля в комплекте предусмотрены высокотемпературный мелок и несмываемый маркер.

Комплект ВИК «Транснефть» предназначен для работы дефектоскопистов в сложных полевых условиях, поэтому он используется на подземных, наземных и надземных инженерных сооружениях, насосных станциях и трубопроводах, обеспечивающих приемку, сдачу и транспортировку нефтепродуктов.

Квалификация персонала

В соответствии с РД-25.160.10-КТН-016-15 (п. 9.1.1) специалисты, использующие в работе инструменты ВИК «Транснефть», должны иметь необходимый уровень квалификации по ПБ 03-440-02, а также пройти дополнительную аттестацию в соответствии с ОР-03.120.00-КТН-071-09.

Дополнительно

Набор поставляется в прочной и влагостойкой сумке, удобной для переноски и хранения инструментов. По желанию заказчика комплектация ВИК Элитест «Транснефть» может быть расширена дополнительными средствами измерений из каталога ООО «Рентгенсервис».



Наименование
Метрологическое обеспечение
Фото
Практическое пособие «Шаблоны сварщика для визуально-измерительного контроля» Практическое пособие Шаблоны сварщика

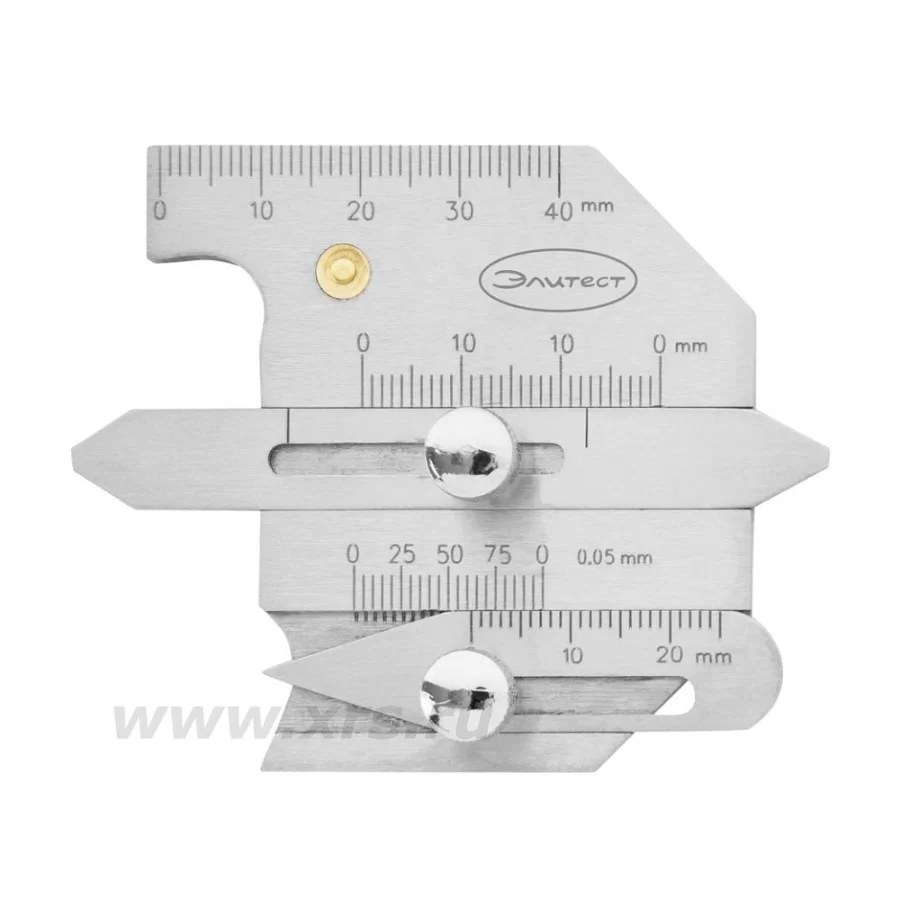

Измеритель WG 1 Элитест

для контроля сварных швов

Калибровка

Измеритель WG1 Элитест

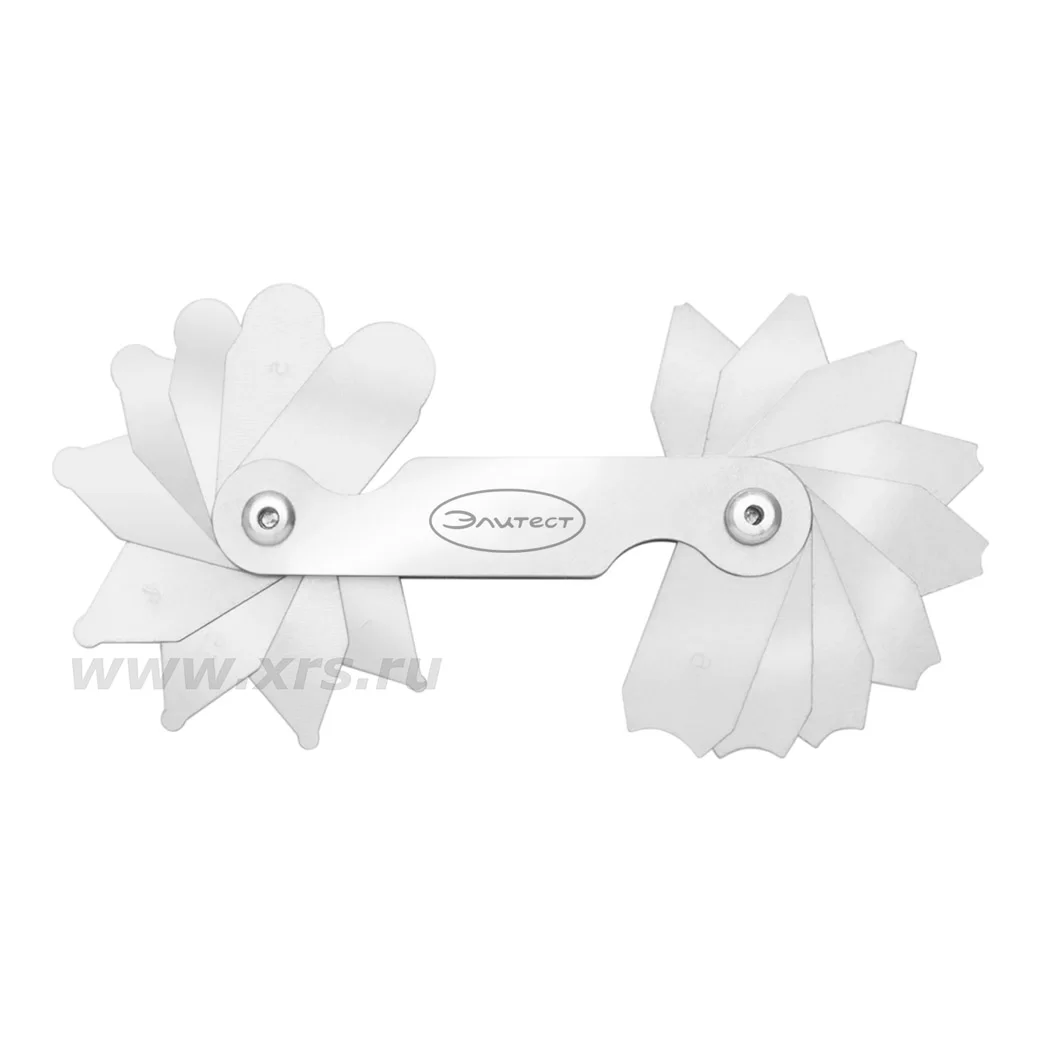

Наборы радиусных шаблонов Элитест

для оценки радиусов выпуклых и вогнутых поверхностей
№ 1 (R=1 ÷ 6 мм)

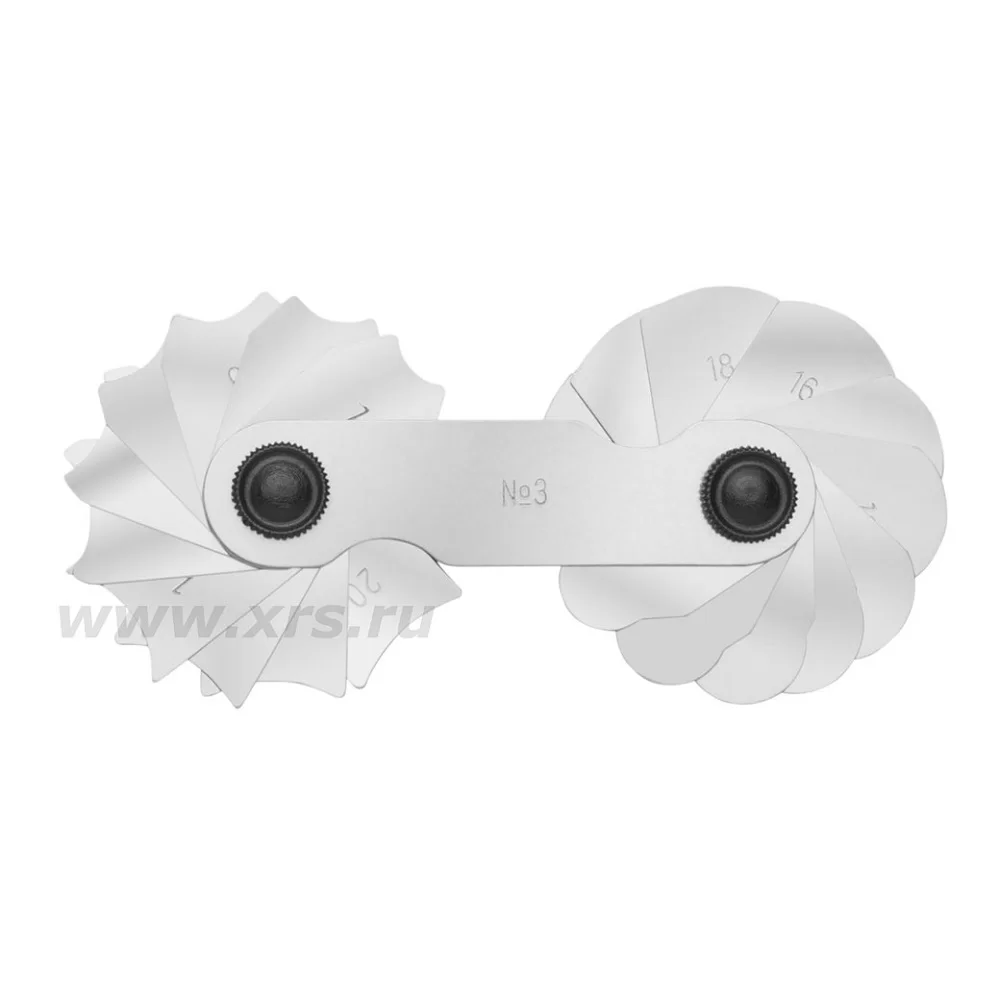

№ 3 (R=7 ÷ 25 мм)

Калибровка Набор радиусных шаблонов №3

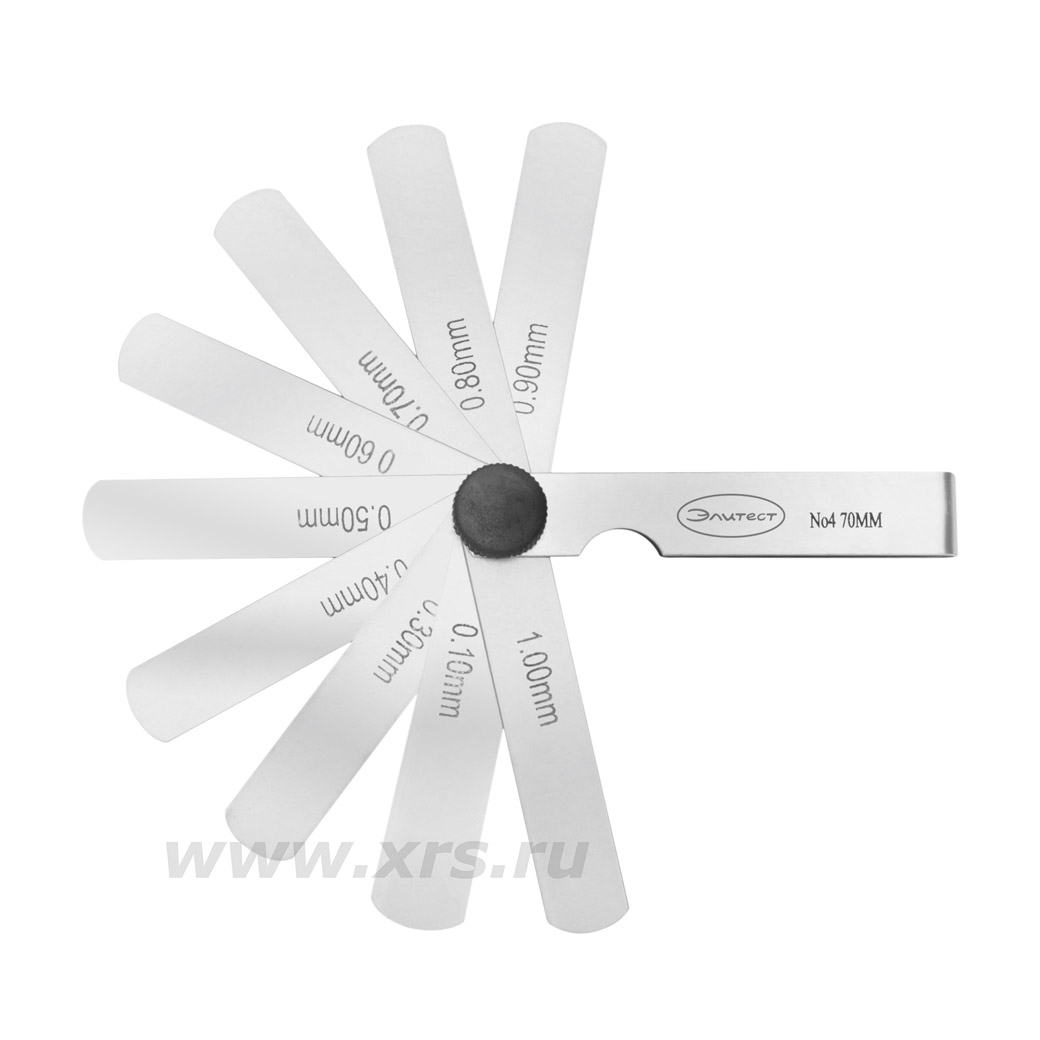

Набор щупов Элитест

для контроля зазоров между поверхностями

№ 4 (0,1 ÷ 1 мм)

Калибровка

Набор щупов №4

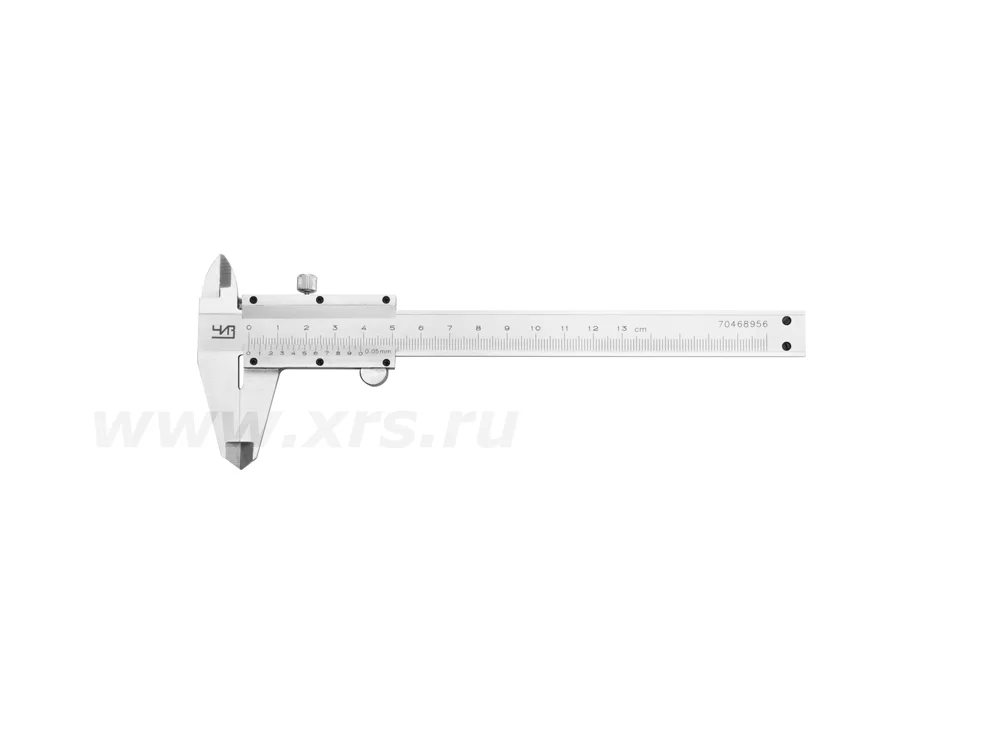

Штангенциркуль ШЦ-1-150 Элитест

с глубиномером

Калибровка Штангенциркуль ШЦ-1-150-0,05

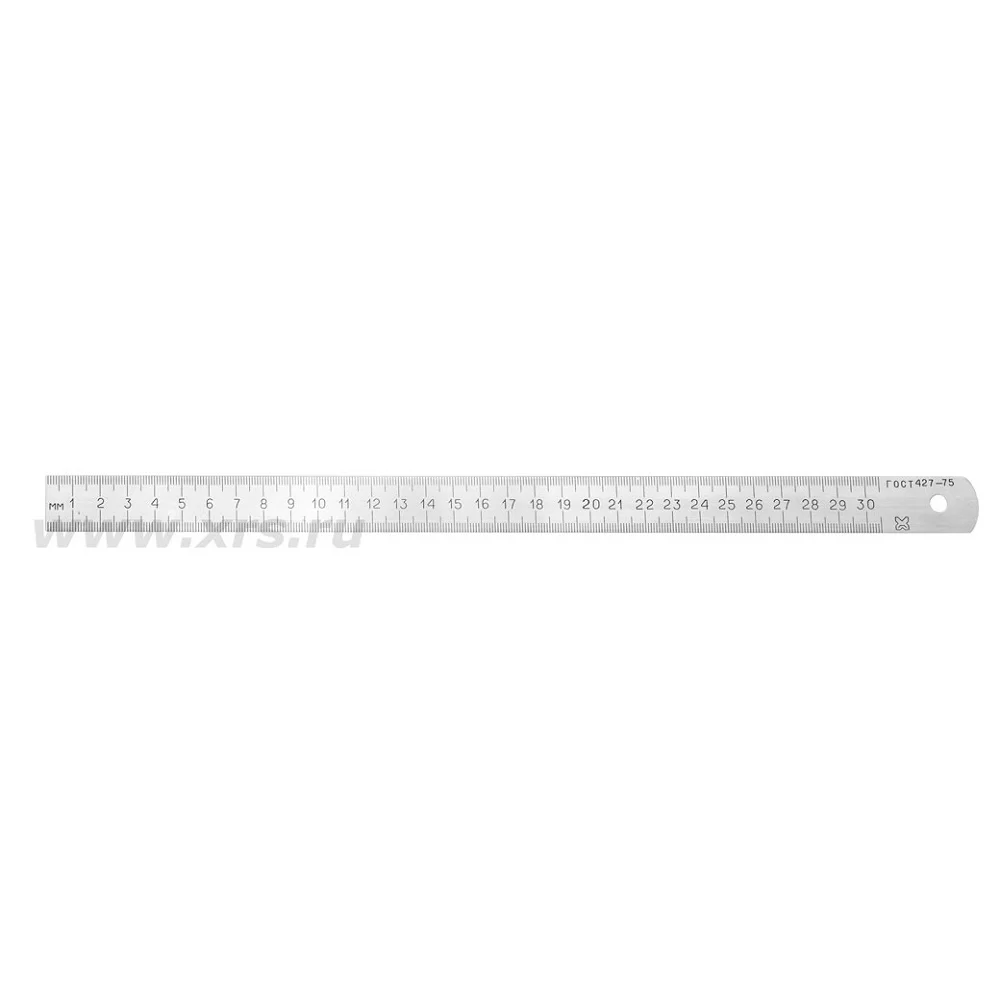

Линейка металлическая Л-300

по ГОСТ 427-75

Калибровка Линейка металлическая 300 мм
Рулетка 5 м Элитест Калибровка Рулетка 5м Элитест

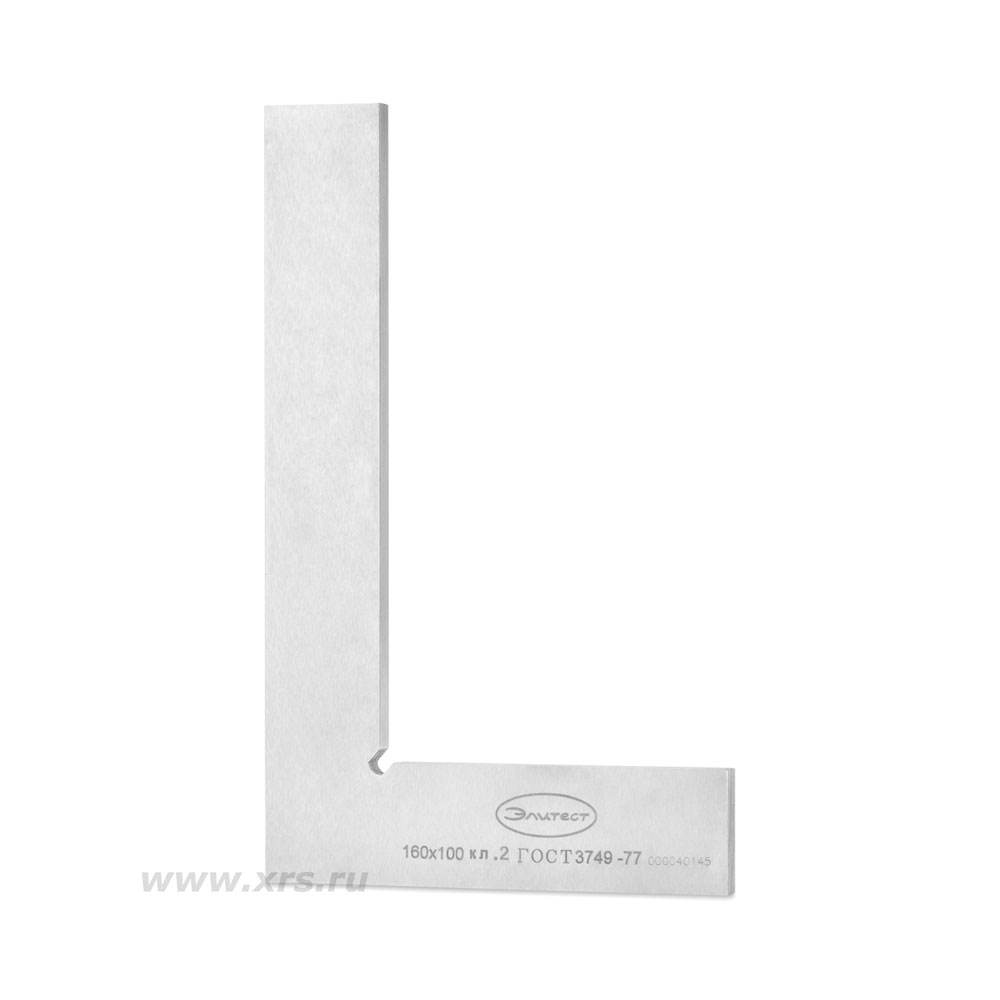

Угольник слесарный Элитест 160×100 мм

Калибровка

Угольник слесарный 160х100 Элитест

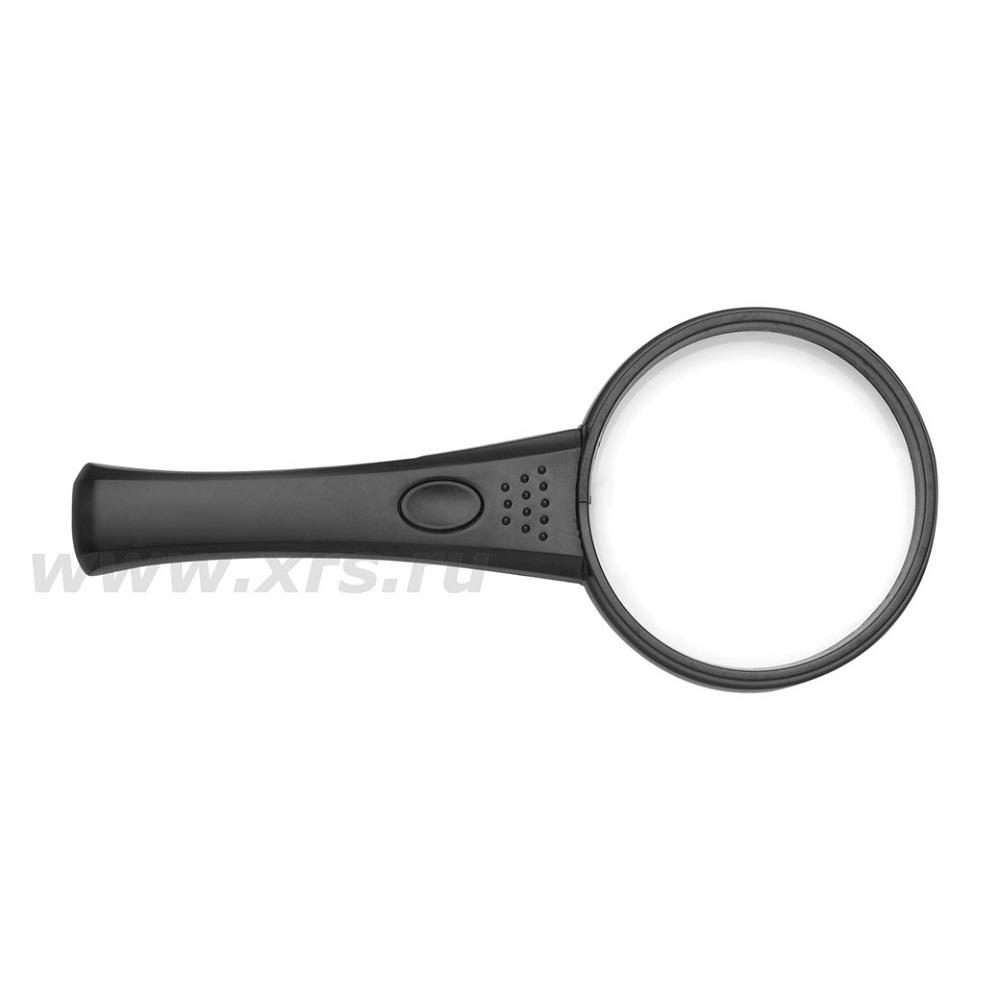

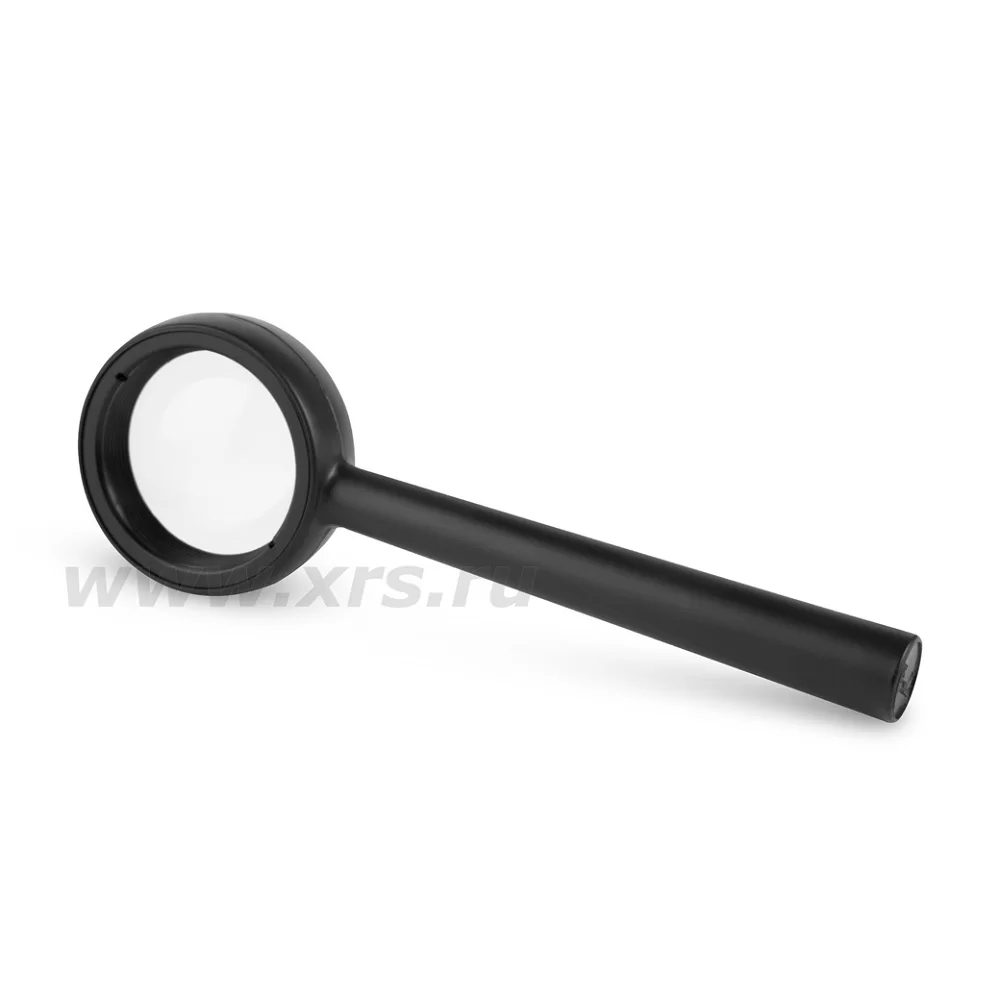

Лупа просмотровая ЛПИ-464-7х с ручкой   Лупа просмотровая ЛПИ-464-7х

Лупа просмотровая с подсветкой


Ø 7,5 см – 3х
Ø 1,9 см – 8х


Лупа просмотровая

Лупа измерительная с подстветкой ЛИ10х Элитест

Цена деления шкалы  0,1 мм

Калибровка Лупа измерительная ЛИ-10х

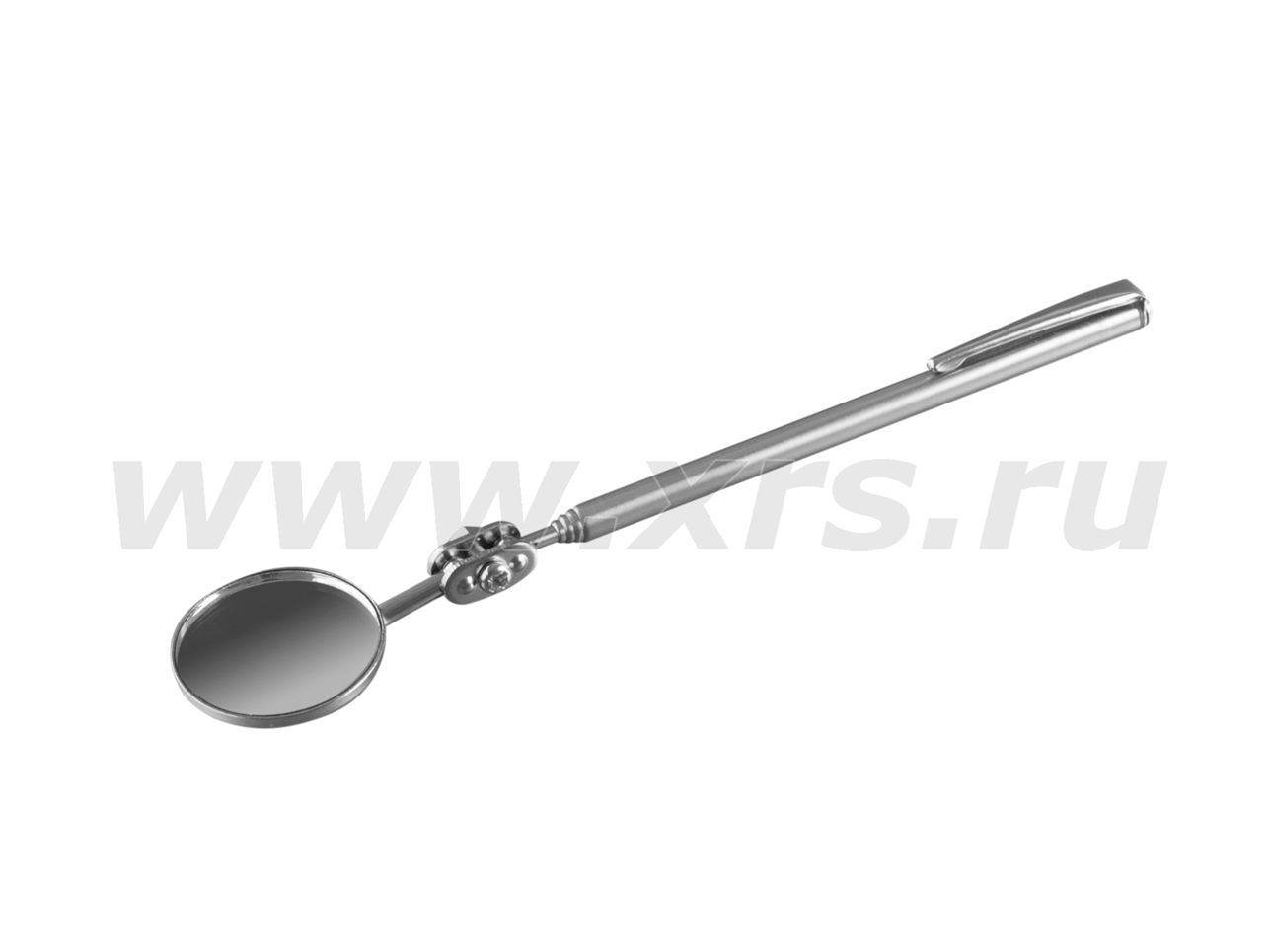

Зеркало телескопическое инспекционное Элитест (круглое)

Ø 32 мм

L - 450 мм


Зеркало телескопическое

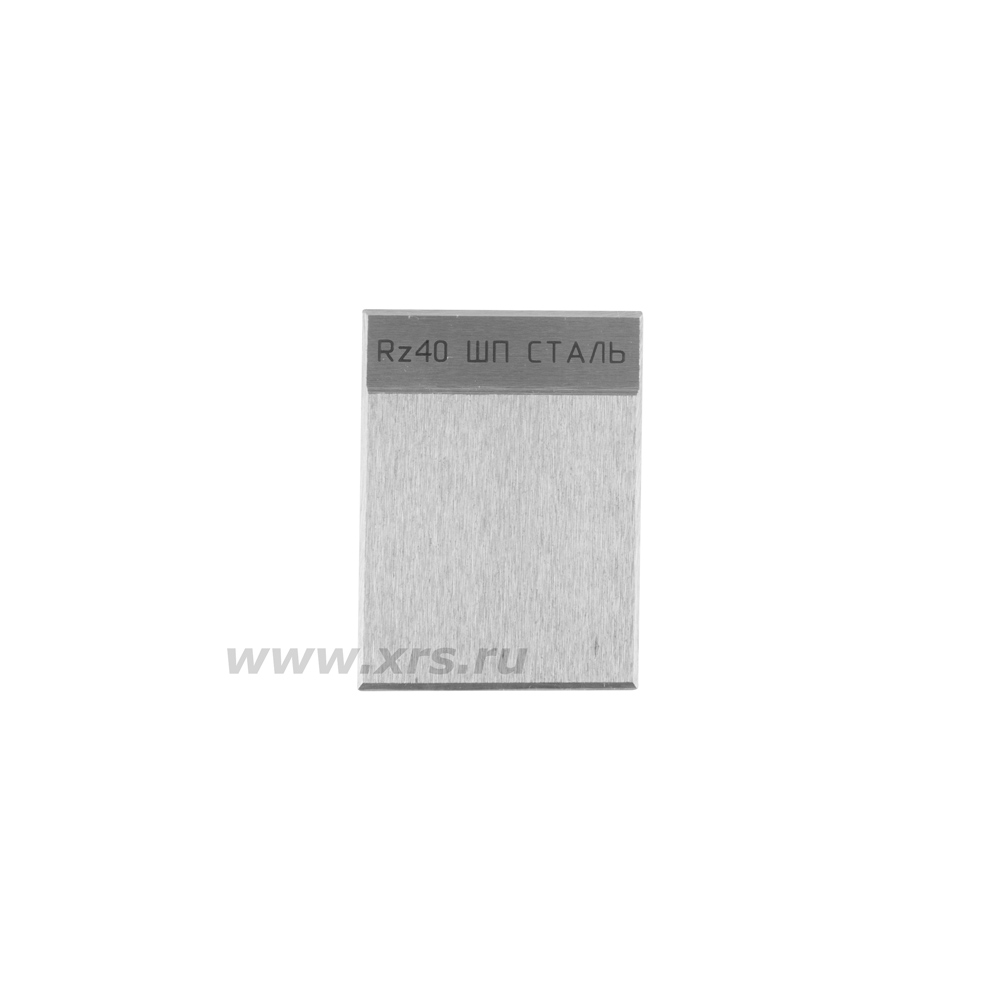

Образец шероховатости ШП Rz40

Калибровка

Образец шероховатости ШП Rz40

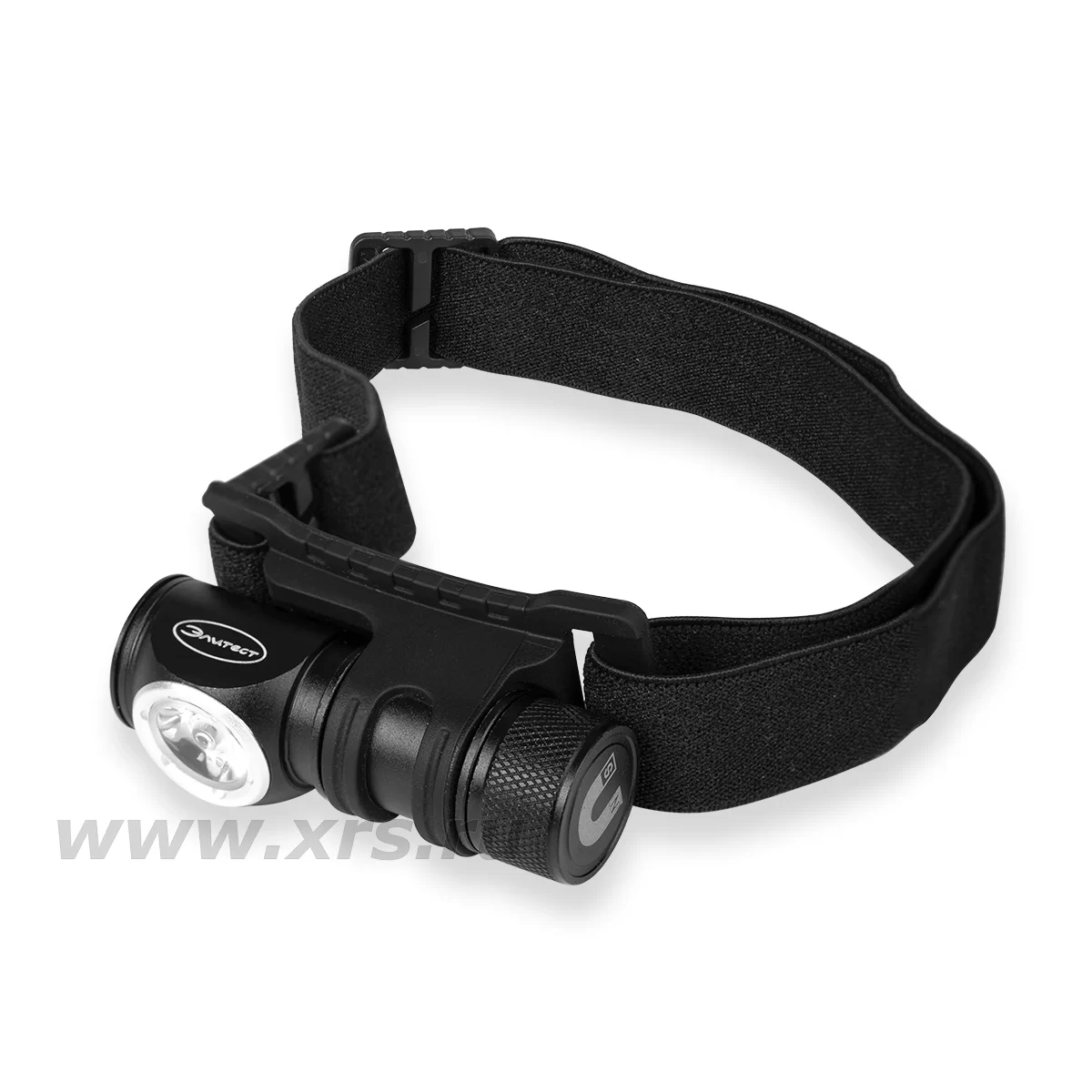

Фонарь тактический

Батарейки в комплекте

 Фонарь светодиодный

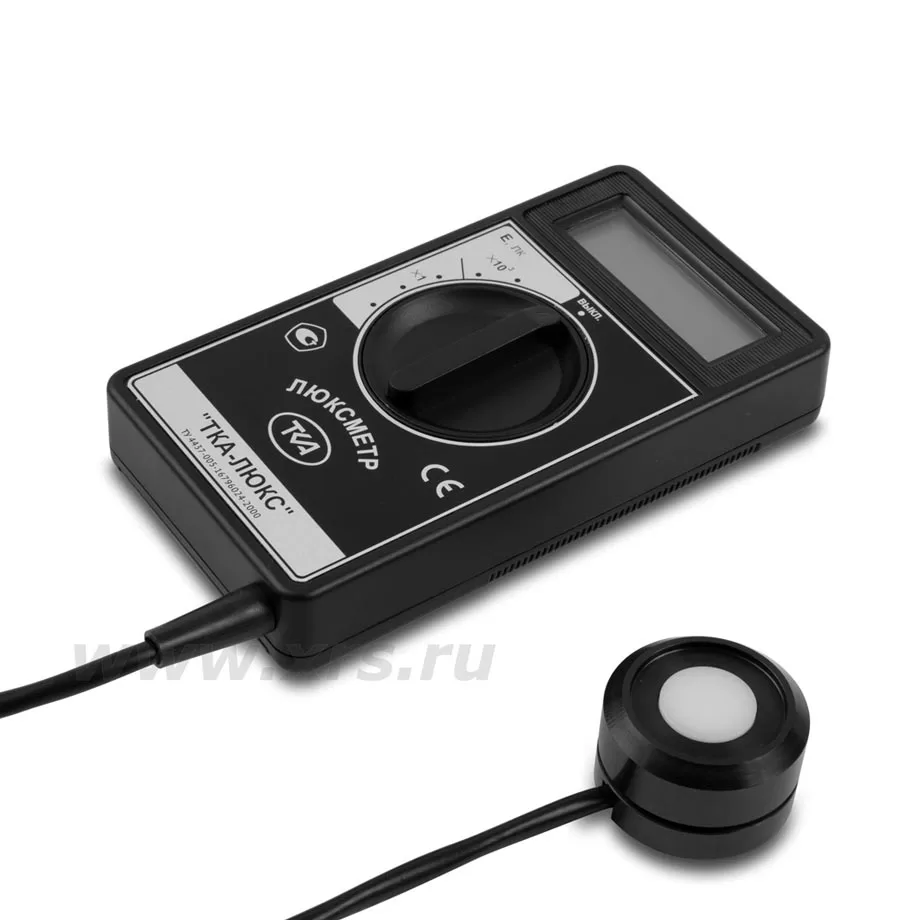

Люксметр ТКА-Люкс

Поверка Люксометр ТКА-Люск

Мелок Markerland (высокотемпературный, 1530° С)

Мелок высокотемпературный

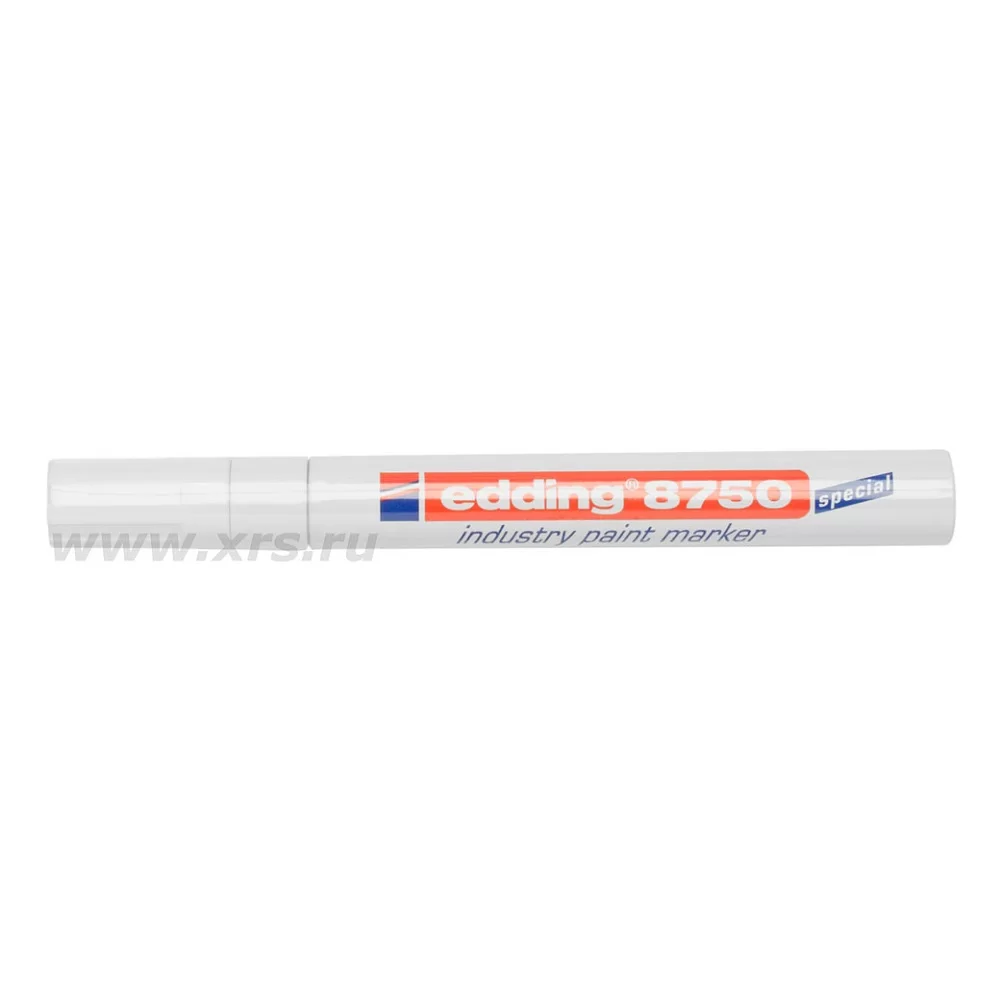

Маркер Edding 8750 несмываемый

Маркер несмываемый
Карандаш Карандаш

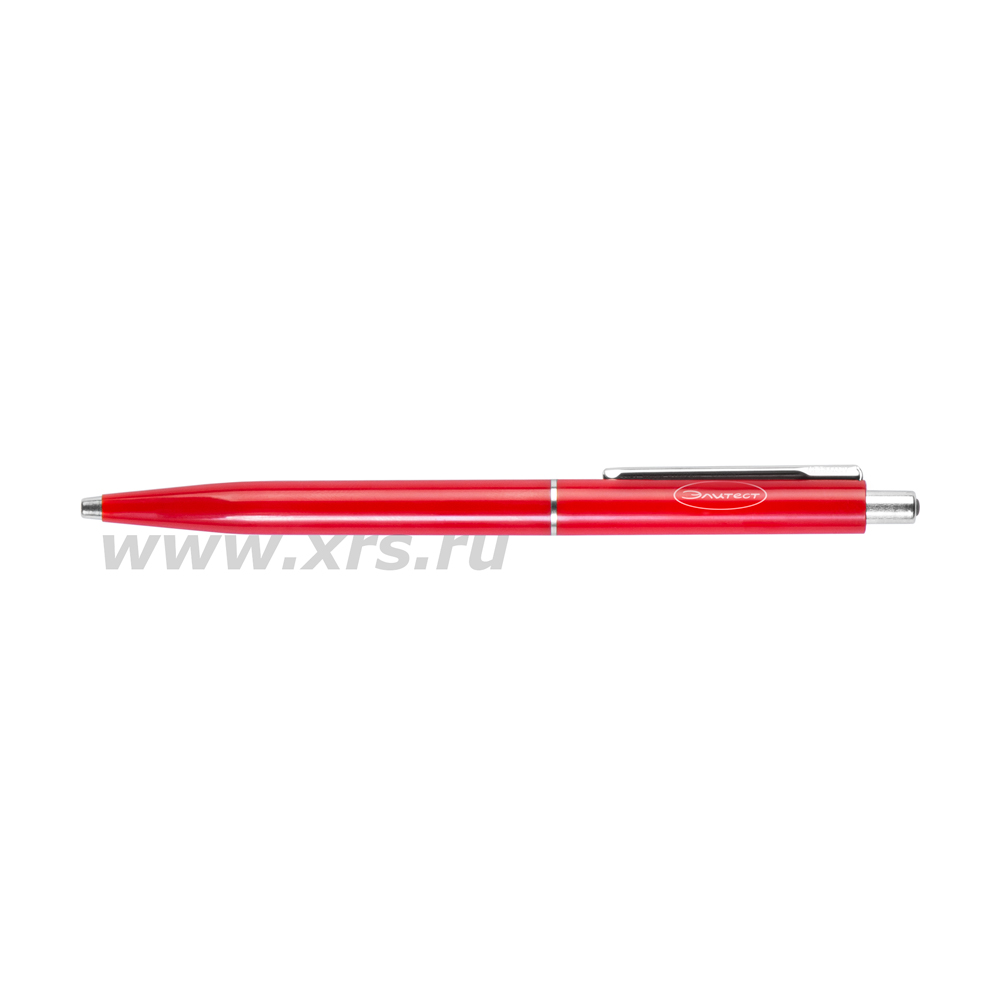

Фирменная авторучка

Авторучка Элитест

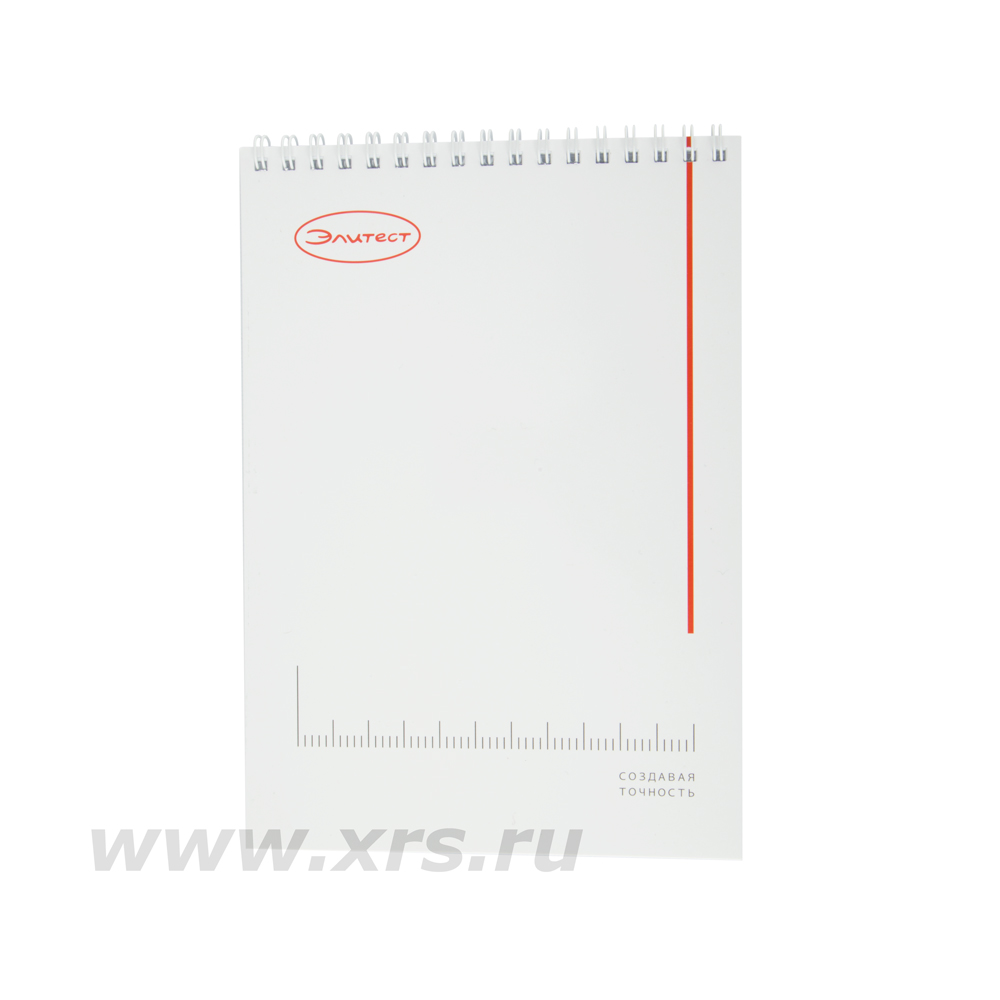

Фирменный блокнот

Блокнот Элитест

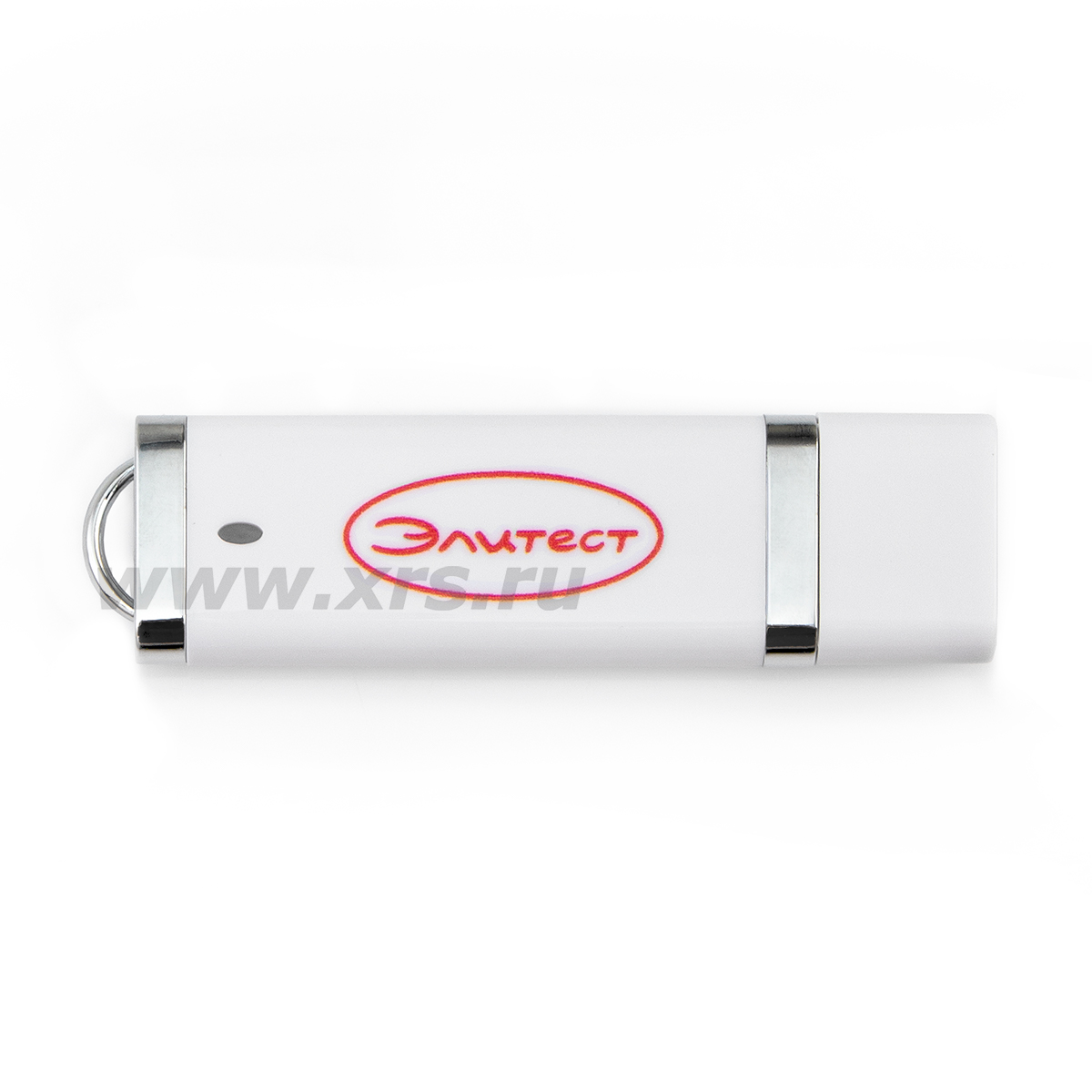

USB-накопитель 16Gb с образцом техкарты и нормативами по ВИК

 Флэшка Элитест

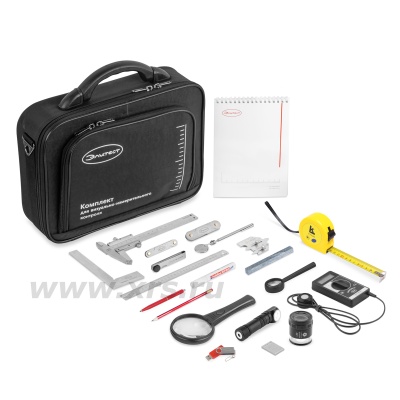

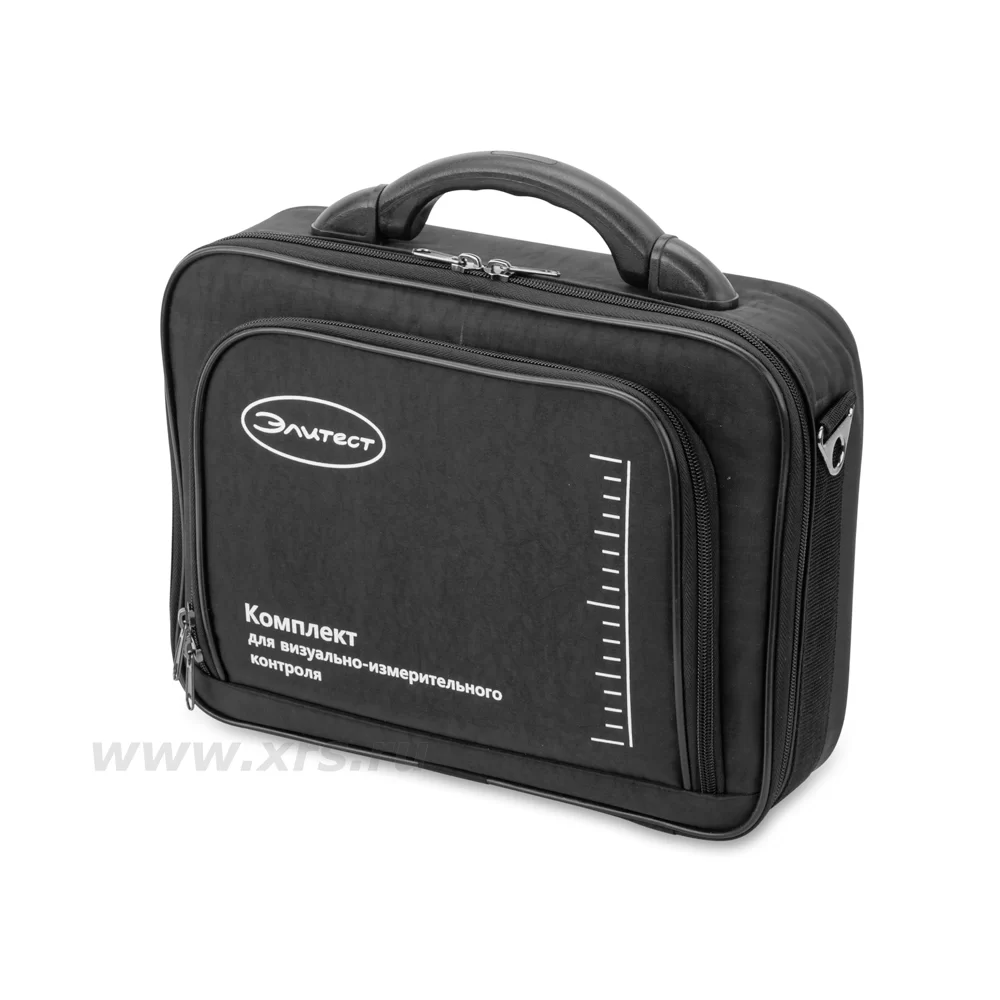

Сумка для ВИК

С наплечным ремнем регулируемой длины и дополнительной ручкой для переноски

Сумка для ВИК Элитест
