- «НОРМ» — основной режим для проведения измерений, применяется в большинстве случаев, установлен по умолчанию.
- «КОНТР» — режим для проведения измерений с выводом дополнительной статистики.
- «В-СКАН» — режим, применяемый для отображения В-скана, который соответствует профилю толщины контролируемого объекта. Используется для поиска коррозионных повреждений, локальных утонений и расслоений.
Диапазон измеряемых толщин достигает 1 м. В память NOVOTEST УТ-1М вшиты настройки для разнообразных материалов и преобразователей. Скорость и усиление можно регулировать, не выходя из режима измерения, есть раздел тонких настроек акустического тракта. В-скан и сигнализация выхода за установленные пороги облегчают процесс контроля.
Результаты измерений сохраняются в памяти прибора и могут быть переданы на ПК для дальнейшей обработки. Особая версия толщиномера NOVOTEST УТ-1М с Bluetooth позволяет передавать данные в приложение для смартфона, значительно расширяя возможности контроля.
{second_description}Технические характеристики электронного блока
Наименование параметра | Значение |
Диапазон измеряемых толщин (по стали, в зависимости от типа датчика), мм | 0,8–1000 |
Диапазон установки скорости ультразвука, м/с | 700–17000 |
Дискретность отсчета на цифровом индикаторе, мм | 0,01 |
Время установления показаний, с, не более | 1 |
Основная погрешность измерения, мм | ±(0,01Т + 0,05), где Т — измеряемая величина (в мм) |
Питание | 2 элемента типа АА |
Время непрерывной работы, ч, не менее | 20 |
Диапазон рабочих температур, °С | −25...+40 |
Габаритные размеры, мм | 120 × 60 × 25 |
Масса электронного блока с батареями, кг, не более | 0,25 |
Технические характеристики стандартных преобразователей
Наименование параметра | П112-10-6/2 (10 МГц) | П112-5-10/2 (5 МГц) | П112-2,5-12/2 (2,5 МГц) |
Диапазон измеряемых толщин (по стали), мм | 0,8–30 30–75 (погрешность не нормируется) |
1,0–75 75–500 (погрешность не нормируется) |
2,0–300 300–600 (погрешность не нормируется) |
Диаметр контактной поверхности, мм | 8 | 12 | 15 |
Технические характеристики нестандартных преобразователей
Наименование параметра | Высокотемпературные (5 и 10 МГц) | П112-1,25-20/2, низкочастотные (1,25 МГц) |
Диапазон рабочих температур, °С | до +250 (кратковременный контакт) до +200 (долговременный контакт) |
— |
Диапазон измеряемых толщин (по стали), мм | 0,8–300 (в зависимости от типа) | 3,0–1000 (для материалов с высокой степенью затухания сигнала) |

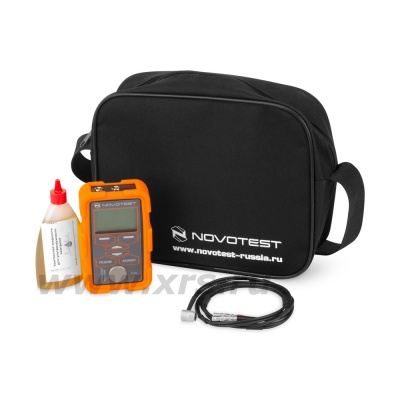

Наименование | Количество |
Электронный блок ультразвукового толщиномера NOVOTEST УТ-1М с защитным чехлом | 1 шт. |
Стандартный датчик (на выбор) | 1 шт. |
Аккумулятор типа АА | 2 шт. |
Зарядное устройство | 1 шт. |
Контактная жидкость | 1 шт. |
Кабель для связи с ПК | 1 шт. |
Сумка с плечевым ремнем | 1 шт. |
Диск с ПО | 1 шт. |
Руководство по эксплуатации | 1 экз. |
Дополнительные датчики различного типа | опционально |
Дополнительные аккумуляторы | опционально |
Дополнительное зарядное устройство | опционально |
Ультразвуковой стандартный образец толщины | опционально |
[button url="images/cataloque/id1030/docs/rukovodstvo-po-ekspluatatsii-novotest-ut-1m.pdf" target="blank"]Руководство по эксплуатации ультразвукового толщиномера NOVOTEST УТ-1М[/button]
