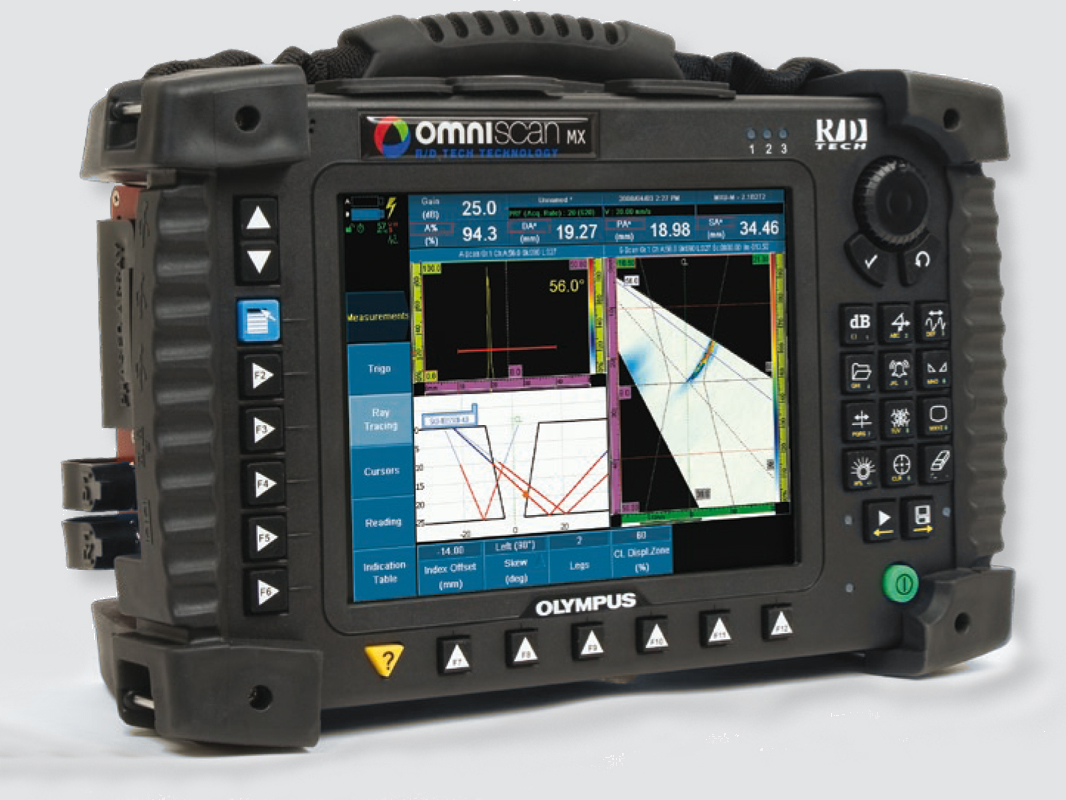

Ультразвуковой дефектоскоп OmniScan MX

Ультразвуковой дефектоскоп OmniScan с фазированной решеткой для ручного и автоматического контроля − новейшая разработка модульных дефектоскопов фирмы R/D Tech. Дефектоскоп соответствует самым высоким требованиям неразрушающего контроля и позволяет осуществлять сбор данных с высокой скоростью при ручном и автоматическом контроле.

Преимущества дефектоскоп OmniScan:

  • Cпроектирован для работы в самых сложных полевых условиях.
  • Легкий, портативный, с питанием от аккумуляторов.
  • Литой, брызгозащищенный и ударопрочный корпус из поликарбоната с резиновыми вставками
  • Высокопроизводительный со сменными модулями контроля.
  • Различные виды представления результатов: А-, В-, С-сканы и секторная развертка.
  • Модули для контроля различными методами: ультразвуковой, ультразвуковой фазированной решеткой, вихретоковый и вихретоковый матричными датчиками.
  • Наличие стандартных портов  (USB, RS232, сигнализация, VGA и Ethernet) позволяет подключать к дефектоскопу OmniScan различные устройства для хранения данных и изображений. Данные сохраняются как во внутренней памяти, так и в карте CompactFlash, подключаемой в слот или через USB.
  • Конфигурация фазированной решетки прибора OmniScan поддерживает до 16 активных элементов из 128 и может управлять до 256 фокальных законов. Частотный диапазон составляет от 0,75 до 18 МГц с ВРЧ. Технология фазированных решеток позволяет формировать ультразвуковой луч с динамическим изменением его параметров, таких как угол ввода, фокусное расстояние и электронным способом перемещать его вдоль датчика.

Программное обеспечение для ультразвуковой дефектоскопии

1. Программирование матричного датчика для:

  • секторного сканирования (изменение угла ввода);
  • линейного сканирования (электронное перемещение УЗ-луча вдоль преобразователя);
  • сканирования по глубине (электронная фокусировка луча на глубине).

2. B-скан в реальном времени.

3. Автоматическое определение и конфигурирование датчика.

4. А-скан/В-скан в реальном времени (60 Гц) с фокальными законами, выбираемыми пользователем.

5. Отображение А-скана/В-скана для наиболее значительных фокальных законов.

OmniScan

Возможности А-скана:

  • Цвет А-скана выбирается пользователем.
  • Режим отбраковки.
  • Полноэкранный режим.
  • Режим удержания импульса (всегда удерживает сигнал, амплитуда которого превышает строб А).
  • Режим огибающей (всегда отображает максимальную амплитуду).
  • Режим опорной кривой (удерживает A-скан пока нажата кнопка).

Два независимых измерения:

  • Мониторинг амплитуды, положения пика, положения уровня и толщины.
  • Автоматическая синхронизация строба от предыдущего строба.
  • Измерение до 200 % от амплитуды полного экрана внутри строба.

Контроль сварных швов наклонными преобразователями:

  • Тригонометрическая локация дефектов с коррекцией для наклонных датчиков.
  • Четыре измерения могут сохнанятся в памяти.
  • Опция ВРЧ/АРД для компенсации затухания в материале и рассеяния луча.
  • До 16 точек АРД с коррекцией коэффициента усиления до 20 дБ/мкс.

Сохранение данных и составление отчета:

  • Формат данных совместим с Microsoft Windows (возможен экспорт c использованием карты CompactFlash).
  • В отчет включаются установки измерений, которые можно редактировать с использованием HTML-страниц.
  • Интерактивная помощь.
  • Предварительный просмотр отчета.

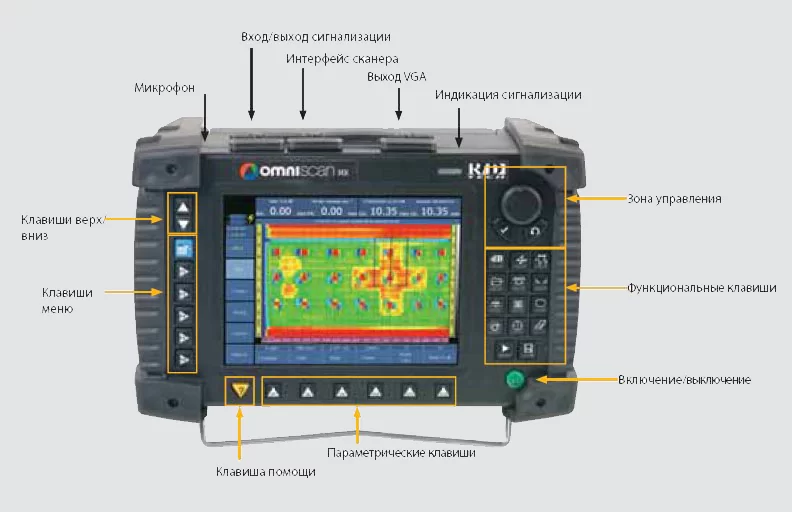

Пользовательский интерфейс:

  • Дисплей размером 213 мм с частотой обновления А-скана 60 Гц и разрашением 800 × 600 позволяет ясно видеть дефекты при любых условиях освещения.
  • Ручка прокрутки и функциональные кнопки облегчают просмотр и выбор требуемых функций.
  • Можно подключить мышь и клавиатуру для работы как с обычным компьютером.

Модель сбора данных

размеры, мм 158x208x25
число законов фокусировки 256
определение типа датчика автоматическое, с настройкой параметров

Генератор

поддерживаемое напряжение 80 В
ширина импульса регулируемая от 30 до 500 nc с шагом 2,5 nc
время спада менее 10 nc
импульс отрицательный, прямоугольный
выходное сопротивление < 25 Ом

Сбор данных

частота дискретизации 100 Мгц (10 бит)
А-скан до 6000 А-сканов в секунду (512 точек, 8 бит)
частота повторения зондирующих импульсов до 20 кГц (С-скан)
глубина сканирования 59,8 м в стали (L -волна), 10 mс со сжатием
0,49 м в стали (L -волна), 81,9 µс без сжатия

Хранение данных

запись А-сканов (TOFD) 1000 А-сканов в секунду (512 точек, 8 бит)
тип записи данных С-сканов I, А, В, до 20 кГц
максимальный размер файла определяется емкостью местного накопителя

Порты ввода/вывода

порт USB 3
выход на наушники есть
микрофонный ввод есть
видеовыход SVGA
видеовход NTSC/PAL
Ethernet 10/100 Мбит/с

Линии ввода/вывода

кодировщик положения двухкоординатный
цифровой вход 2 цифровых входа ТТЛ 5 В
цифровой выход 4 цифровых выхода ТТЛ 5 В, 10 тА
удаленная связь серийные порты RS-232 или RS-485
запрет/разрешение записи данных ТТЛ, 5 В
выход питающего напряжения 5 В, 500 мА (с защитой от короткого замыкания)
сигнализация дефекта 3 выхода ТТЛ 5 В, 10 мА
аналоговый выход 2 выхода (12 бит) + 5 В на 10 кОм
вход синхронизации ТТЛ, 5 В

Дисплей

размер 8,4 дюйма (диагональ)
разрешение 800×600 пикселей
количество цветов 16 млн.
тип TFT LCD

Питание

тип аккумуляторной батареи малогабаритная Li-Ion батарея
число батарей 1 или 2
время зарядки батареи < 3 часов при использовании штатного ЗУ
время работы минимально − 6 часов (с двумя батареями)
внешний источник питания 15-18 В (мин. 50 Вт)

Климатические условия

диапазон рабочих температур, °C 0 ÷ +45
диапазон температур хранения, °C -20 ÷ +70
относительная влажность, % 0-95

Общие характеристики

размеры, мм 321x209x125
вес, кг 4,6 (с одной аккумуляторной батареей)

Реестр СИ РФ

Номер: 48502-11

Действует до: 15.12.2016
