Цеховая рентгенозащитная ширма АРИОН ШР

Цеховая модификация рентгенозащитной ширмы АРИОН ШР предназначена для защиты персонала от воздействия рентгеновского излучения при работе с промышленными рентгеновскими аппаратами. Предназначена для эксплуатации в стационарных условиях и выпускается в трех исполнениях: односекционном (плоская ширма), двухсекционном (угловая ширма) или трехсекционном (трапециевидная ширма). Изготовлена в соответствии с ТУ 6968-051-96651179-2016. Примеры исполнения ширм

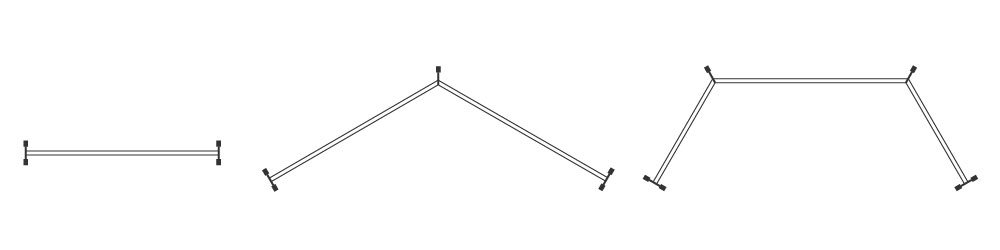

Рис. 1. Схемы исполнения цеховых рентгенозащитных ширм АРИОН ШР

Основной элемент конструкции ширмы — освинцованная панель, заключенная в металлический каркас. Ширма устанавливается на колесные опоры, каждая из которых оснащена поворотным колесом с тормозным механизмом. Таким образом, она может быть установлена в любом месте производственного участка.

Ширма имеет усиленную конструкцию рамы и оборудована колесами промышленного исполнения для тяжелых условий эксплуатации.

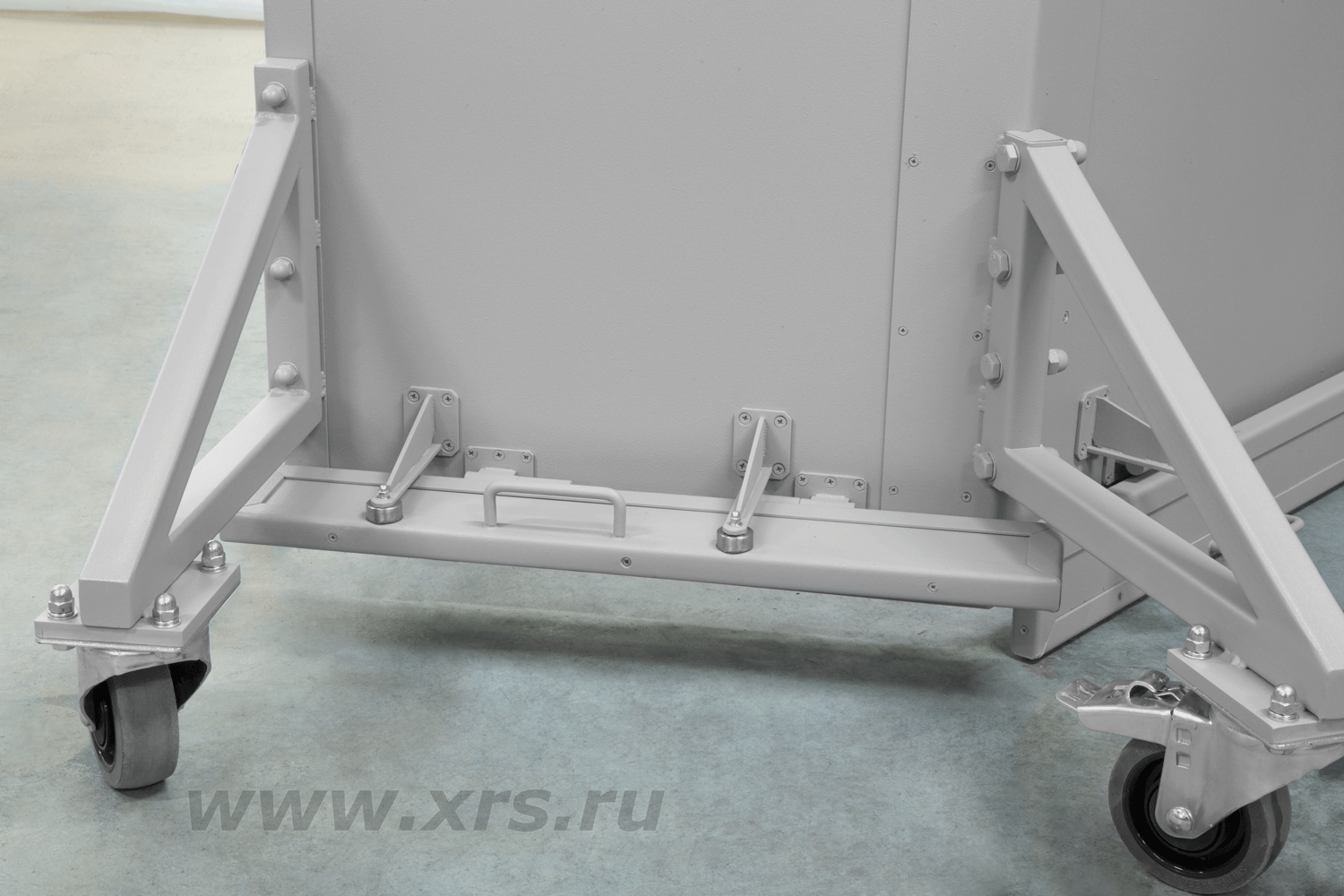

Особенностью конструкции цеховой модификации рентгенозащитной ширмы АРИОН ШР являются дополнительные свинцовые шторки внизу панелей, которые в опущенном положении перекрывают просвет между полом и панелями. В транспортировочном положении шторки складываются и удерживаются магнитами, что обеспечивает свободное перемещение ширмы по неровной поверхности.

Эксплуатация рентгенозащитных ширм регламентирована требованиями СанПин 2.6.1.2523-09 (НРБ-99/2009), СП 2.6.1.2612-10 (ОСПОРБ-99/2010), СП 2.6.1.31.64-14.

Маркировка

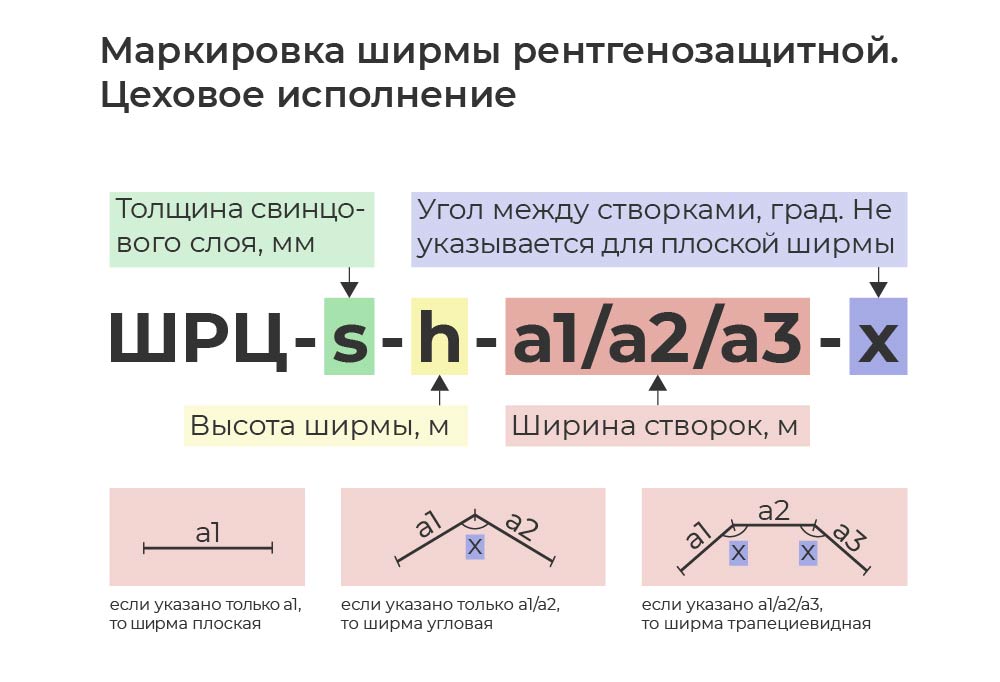

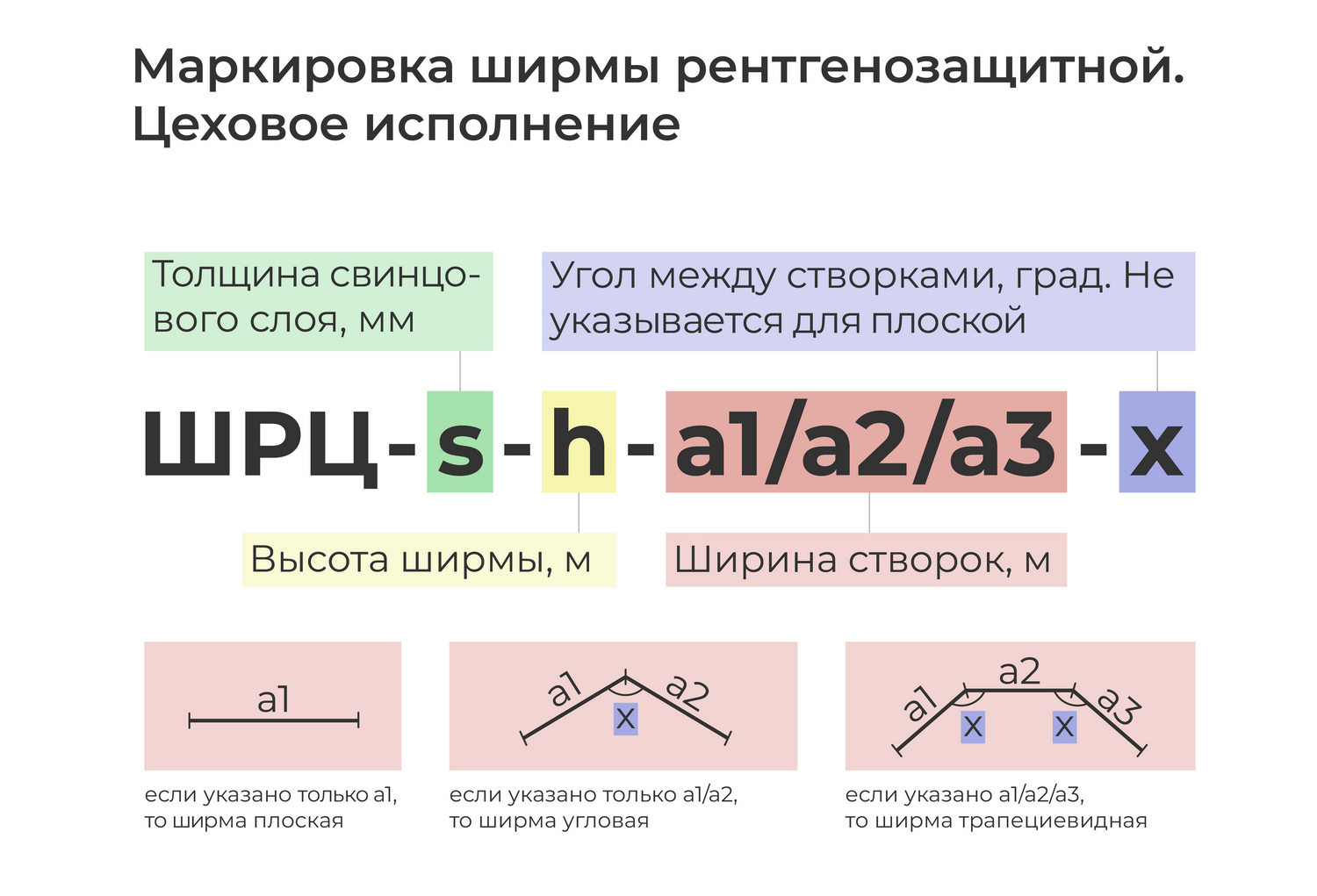

Маркировка цеховой рентгенозащитной ширмы АРИОН ШР

Примеры маркировки цеховых рентгенозащитных ширм АРИОН ШР:

  • ШРЦ-3-2-1,0/0,5-120;

Толщина свинцового слоя 3 мм, высота ширмы 2 м, ширина первой створки — 1 м, второй — 0,5 м, угол между створками 120°.

  • ШРЦ-3-2-1,25/1,25-120;

Толщина свинцового слоя 3 мм, высота ширмы 2 м, ширина первой створки — 1,25 м, второй — 1,25 м, угол между створками 120°.

  • ШРЦ-5-2-1,25/1,25-120;

Толщина свинцового слоя 5 мм, высота ширмы 2 м, ширина первой створки — 1,25 м, второй — 1,25 м, угол между створками 120°.

  • ШРЦ-3-2-0,5/1,5/0,5-120;

Толщина свинцового слоя 3 мм, высота ширмы 2 м, ширина первой створки — 0,5 м, ширина центральной части — 1,5 м, ширина второй створки — 0,5 м, угол между створками 120°.

  • ШРЦ-3-2-0,6/1/0,6-120;

Толщина свинцового слоя 3 мм, высота ширмы 2 м, ширина первой створки — 0,6 м, ширина центральной части — 1 м, ширина второй створки — 0,6 м, угол между створками 120°.

  • ШРЦ-5-2-0,5/1,5/0,5-120.

Толщина свинцового слоя 5 мм, высота ширмы 2 м, ширина первой створки — 0,5 м, ширина центральной части — 1,5 м, ширина второй створки — 0,5 м, угол между створками 120°.

По запросу возможно изготовление ширм любых габаритов и с толщиной свинцового слоя от 1 до 8 мм.

Технические характеристики для рентгенозащитной ширмы АРИОН ШРЦ-3-2-1,0/0,5-120*

Наименование параметра Значение
Материал изделия сталь, свинец, фанера
Свинцовый эквивалент, мм 3,0
Ширина створок ширмы, мм 1000 × 500
Угол между створками ширмы, град. 120
Высота, мм 2140
Масса, кг, не более 245
Клиренс (при приподнятых дополнительных свинцовых шторках), мм 50


* технические характеристики приведены в качестве примера и соответствуют конкретному исполнению ширмы. У других модификаций технические характеристики будут отличаться.

Наименование Количество
Ширма цеховая рентгенозащитная АРИОН ШР 1 шт.
Паспорт 1 экз.
