Автоматизированный рентгенотелевизионный комплекс СУРА 80-230 450 кВ для контроля мостов грузовых автомобилей

Автоматизированный комплекс СУРА 80-230 450 кВ предназначен для рентгенографического и рентгенотелевизионного контроля мостов грузовых автомобилей. Объектами контроля являются чугунные отливки мостов с массогабаритными характеристиками:

  • габариты — до 2300 × ⌀800 мм
  • масса — до 230 кг

Комплекс также может использоваться для контроля других литых деталей из чугуна и алюминия. СУРА 80-230 450 кВ обеспечивает генерацию рентгеновского излучения, синхронное перемещение источника излучения и детектора, позиционирование объекта контроля во время исследований и цифровую обработку полученных изображений. Результаты контроля доступны в режиме реального времени.

Камера радиационной защиты комплекса представляет собой каркасную конструкцию из свинца и стали. Камера ослабляет первичное и рассеянное излучения до безопасных значений в соответствии с действующими нормами. Дополнительная радиационная защита не требуется. Автоматика камеры блокирует запуск рентгеновского излучения при открытой или неплотной закрытой двери, а также блокирует возможность открытия двери снаружи во время работы рентгеновского аппарата.

В комплексе СУРА 80-230 450 кВ используется высокостабилизированный рентгеновский аппарат кабельного типа с напряжением 450 кВ. В конструкции аппарата используется металлокерамическая рентгеновская трубка с двумя фокусными пятнами: большим (1,2 мм) и малым (0,4 мм). Модуль управления рентгеновским аппаратом интегрирован в панель управления комплексом. Приемником излучения служит цифровой плоскопанельный аморфно-кремниевый детектор. Детектор стоек к прямому рентгеновскому излучению, обеспечивает высокую скорость передачи данных и высокое качество изображения.

Установка отливок

Камера оснащена двустворчатыми автоматическими раздвижными дверями с проемом 800 × 2300 мм для загрузки объекта контроля. Контролируемые отливки размещаются на выдвижном поворотном столе и надежно фиксируются в вертикальном положении зажимным устройством. Для установки отливок используются специальные рентгенопрозрачные приспособления (входят в комплект поставки).

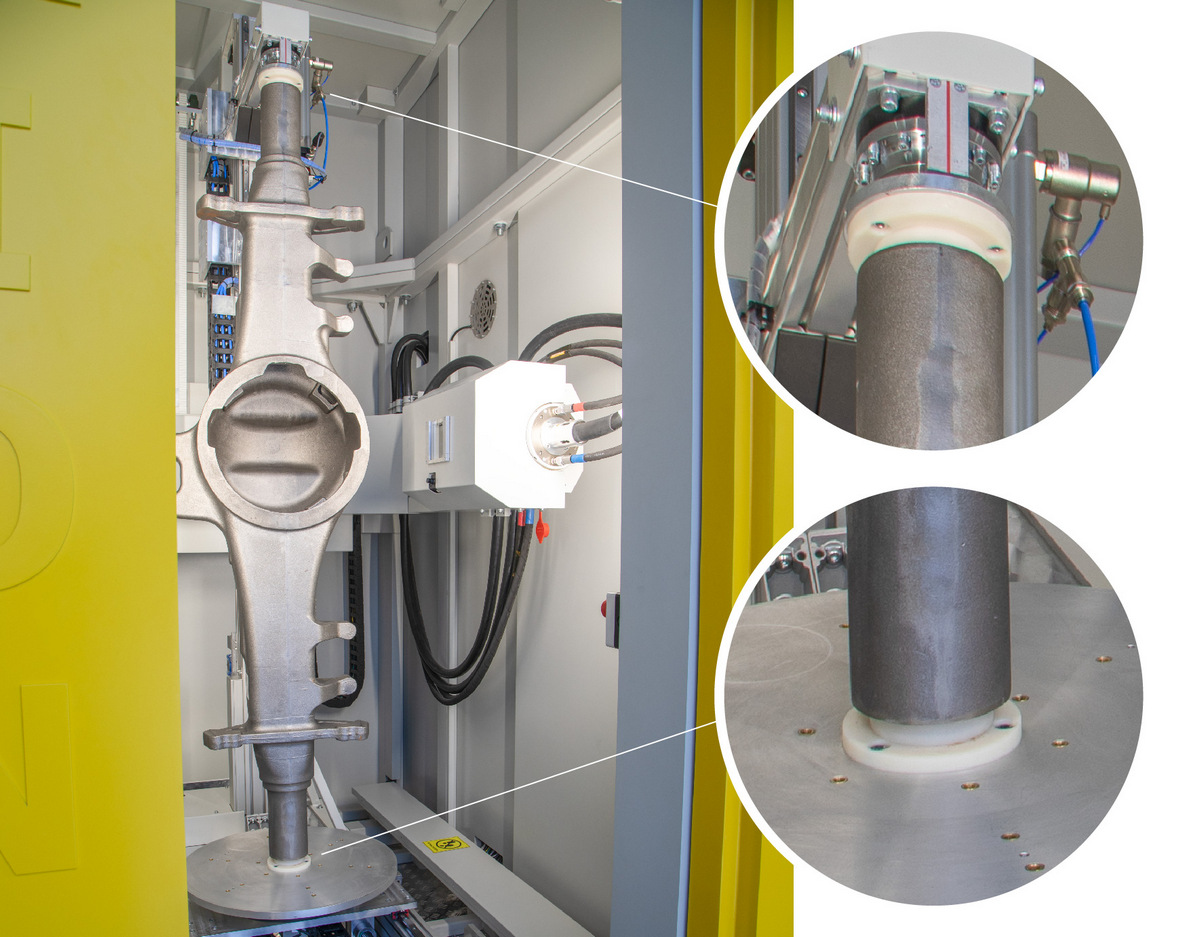

Сменные приспособления для установки отливок закрепляются на поворотном столе и верхнем зажимном устройстве

Система позиционирования

Излучатель рентгеновского аппарата и детектор размещены на П-образном манипуляторе, который обеспечивает перемещение по следующим осям:

  • наклон излучателя и детектора в диапазоне ±30°
  • вертикальное перемещение излучателя и детектора в диапазоне 2300 мм
  • горизонтальное перемещение детектора вдоль оси рентгеновского излучения (изменение фокусного расстояния) в диапазоне 250 мм

Манипулятор поворотного стола обеспечивает перемещение объекта контроля по следующим осям:

  • поворот вокруг своей оси на 360°
  • горизонтальное перемещение перпендикулярно оси рентгеновского излучения в диапазоне 800 мм
  • горизонтальное перемещение вдоль оси рентгеновского излучения в диапазоне ±200 мм

Все перемещения манипулятора и поворотного стола полностью автоматизированы. Скорость перемещений и точность позиционирования по осям контролируется программным обеспечением комплекса.

Управление и режимы работы

Рентгенотелевизионный комплекс СУРА 80-230 450 кВ оснащен панелью управления с эргономичной консолью и тремя мониторами. Компьютер оператора интегрирован в панель управления. В комплексе используется специализированное программное обеспечение Сура, посредством которого осуществляется управление всеми компонентами комплекса, а также обработка и анализ полученных снимков. Опционально ПО Сура дополняется блоком работы с компьютерной томографией.

Комплекс СУРА 80-230 450 кВ может работать в ручном или автоматическом режиме. В ручном режиме оператор управляет всеми перемещениями, задает настройки экспозиции, контролирует работу детектора и получение снимков. В автоматическом режиме комплекс работает по выбранной программе, в которой заданы все параметры контроля. Каждая программа имеет неограниченное количество позиций, число программ также не ограничено.

В состав рентгенотелевизионного комплекса также входит беспроводной сканер отливок. Сканер считывает QR-коды, нанесенные на объекты контроля, затем передает их в ПО системы, благодаря чему программа автоматически распознает объект и его схему контроля.

Основные технические характеристики рентгенотелевизионного комплекса СУРА 80-230 450 кВ
Метод исследования рентгеноскопия
Режимы работы комплекса ручной, автоматический
Параметры сети переменного тока ~380 В; 50 Гц
Максимальная потребляемая мощность комплекса 18 кВт
Диапазон горизонтального перемещения поворотного стола перпендикулярно оси излучения 800 мм
Диапазон горизонтального перемещения поворотного стола вдоль оси рентгеновского излучения 400 мм
Диапазон вращения поворотного стола ×360°
Диапазон синхронного вертикального перемещения детектора и излучателя 2300 мм
Диапазон синхронного наклона детектора и излучателя 60° (±30°)
Диапазон горизонтального перемещения детектора вдоль оси рентгеновского излучения (изменение фокусного расстояния) 250 мм
Грузоподъемность поворотного стола комплекса (включая приспособления для установки объекта контроля) 250 кг
Максимальная скорость перемещения осей манипулятора 15 м/мин
Размеры дверного проема (Ш × В) 800 × 2300 мм
Габаритные размеры комплекса (Д × Ш × В) 3400 × 3500 × 4000 мм
Масса комплекса 25 000 кг
Генератор высокого напряжения рентгеновского аппарата
Напряжение питания генератора ~230±10% В
Частота питания генератора 50 Гц
Выходное напряжение 50–450 кВ
Дискретность регулирования напряжения 1 кВ
Точность установки напряжения ±1%
Стабильность напряжения ±0,1%
Выходной ток 0,2–12 мА
Точность установки тока ±0,1%
Стабильность тока ±0,1%
Мощность 4500 Вт
Тип высоковольтных разъемов R28
Диапазон рабочих температур +10...+35 °С
Охлаждение воздушное (при помощи вентилятора)
Металлокерамическая рентгеновская трубка
Модель MXC-453HP/11
Номинальное напряжение рентгеновской трубки 450 кВ
Мощность 700–1200 Вт
Размер фокусного пятна EN 12543 d = 0,4 мм / d = 1,2 мм
Материал мишени вольфрам
Угол наклона мишени 11°
Зона излучения 30° × 40°
Тип системы охлаждения масляная
Тип высоковольтных разъемов R28
Масса 50 кг
Плоскопанельный детектор 4343HE
Размер активной области 427 × 427 мм
Размер матрицы 3072 × 3072 пикс.
Размер пикселя 139 мкм
Диапазон рабочих энергий 20 кВ — 16 МэВ
Канал передачи данных Gigabit Ethernet
Разрядность АЦП 16 бит
Потребляемая мощность 25 Вт
Сеть 100–240 В; 47–63 Гц
Диапазон рабочих температур +10...+35 °С
Масса детектора 14,6 кг
Материал корпуса алюминий
Автоматизированный рентгенотелевизионный комплекс для контроля мостов СУРА 80-230 450 кВ в составе:
— камера радиационной защиты
— манипулятор объекта контроля
— поворотный стол
— зажимное устройство
— рентгеновский аппарат
— плоскопанельный детектор
— панель управления
— промышленный компьютер
— беспроводной сканер отливок
— программируемые антибликовые шторки
— комплект оснастки
1 шт.
Комплект технической документации 1 компл.
