Универсальная рентгенотелевизионная система СУРА 100-200/450
Рентгенотелевизионная система СУРА 100-200/450 предназначена для неразрушающего контроля изделий с высокими массогабаритными характеристиками. Обеспечивает получение результатов контроля в режиме реального времени.
В составе системы используется стационарный высокостабилизированный рентгеновский аппарат кабельного типа с максимальным напряжением 450 кВ. Рентгеновский аппарат оснащен металлокерамической рентгеновской трубкой с двумя фокусными пятнами: малым (0,4 мм) и большим (1,2 мм). Модуль управления рентгеновским аппаратом интегрирован в панель управления системы.
В качестве приемника рентгеновского излучения в системе используется цифровой динамический детектор Экоскан. Детектор стоек к прямому рентгеновскому излучению, не подвержен процессам выгорания и обеспечивает высокую скорость передачи данных.
Рентгенотелевизионная система СУРА 100-200/450 разработана для применения внутри стационарной рентгенозащитной камеры. Управление системой осуществляется из пультовой, где размещается панель управления. Система безопасности автоматически блокирует работу рентгеновского аппарата в момент открывания двери или ворот рентгенозащитной камеры.
Система позиционирования

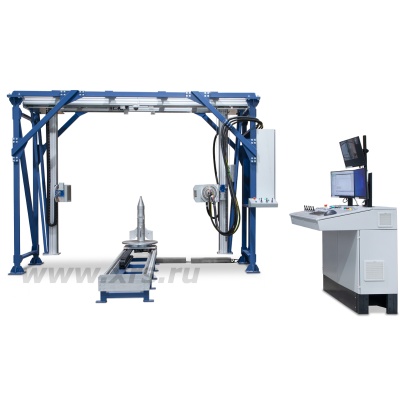

Взаимное позиционирование излучателя рентгеновского аппарата, цифрового детектора и объекта контроля осуществляется с помощью автоматизированного манипулятора. Манипулятор представляет собой рамную конструкцию и обеспечивает взаимное синхронное или независимое перемещение излучателя и детектора по следующим осям:
- вертикальное перемещение
- горизонтальное перемещение вдоль оси излучения
- наклон на ±30°
Объект контроля массой до 500 кг размещается на поворотном столе. Манипулятор стола обеспечивает его поворот на 360° и перемещение перпендикулярно оси излучения, а также осуществляет подачу стола к месту загрузки изделия.
Для контроля за перемещениями манипулятора и объекта исследования внутри рентгенозащитной камеры установлены видеокамеры. Изображения с видеокамер выводятся на один из мониторов панели управления. Скорость перемещения и точность позиционирования по осям манипулятора контролируется программным обеспечением системы. Точность позиционирования составляет 0,1 мм.
Управление работой системы

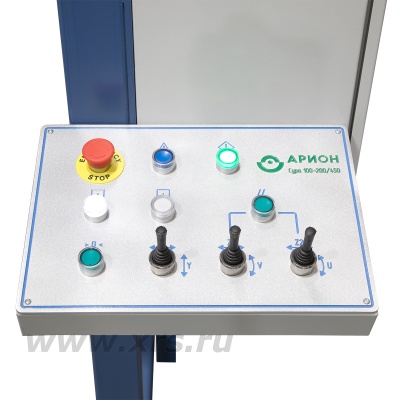

СУРА 100-200/450 оснащена панелью управления с тремя мониторами и эргономичной консолью, на которой размещены органы управления манипулятором и рентгеновским аппаратом. Джойстики и кнопки управления манипулятором также дублируются на пульте, расположенном внутри стационарной защитной камеры.
В системе используется специализированное программное обеспечение Сура, посредством которого осуществляется управление работой всех компонентов системы, а также анализ полученных рентгеновских изображений. ПО Сура значительно упрощает обработку результатов контроля и обеспечивает достоверное выявление всех возможных дефектов.
Рентгенотелевизионная система СУРА 100-200/450 может работать в ручном или автоматическом режиме. Для работы в автоматическом режиме оператор предварительно настраивает и сохраняет рабочую программу для контроля однотипных изделий. Количество программ и число позиций каждой программы не ограничено.
