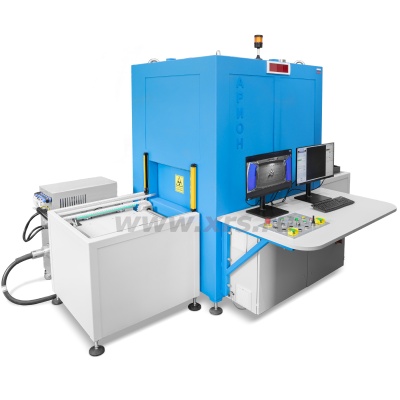

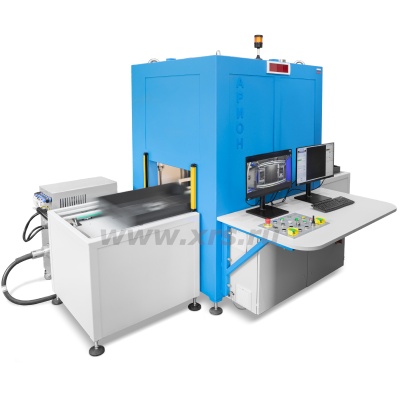

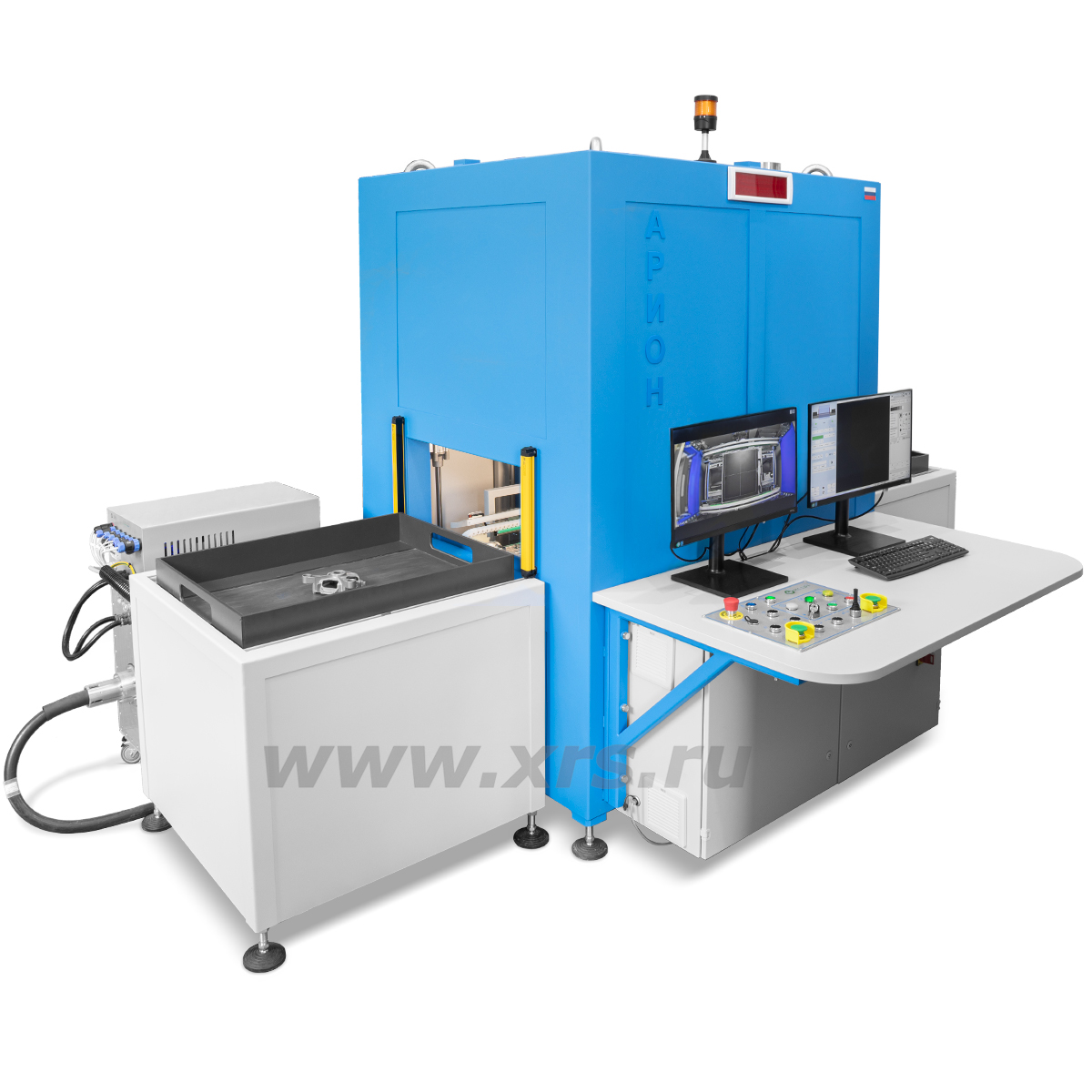

Специализированная установка радиографического контроля СУРА-225 Т
Установка СУРА-225 Т разработана для высокопроизводительного поточного контроля изделий в стационарных условиях. Объектами контроля являются керамические стрежни, сопловые блоки, модели лопаток с максимальной массой до 10 кг.

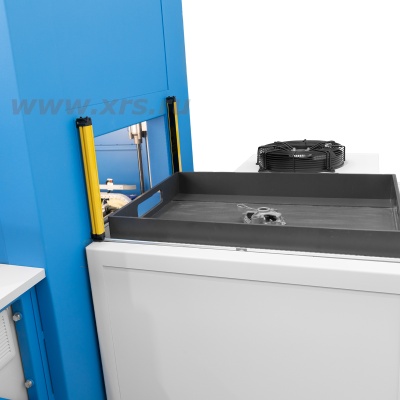

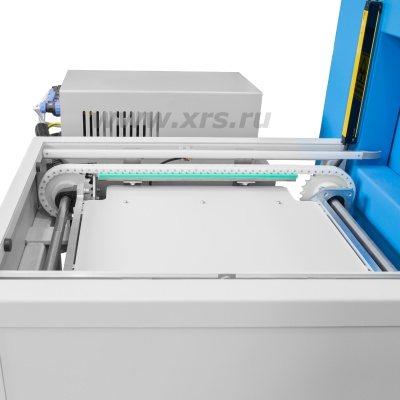

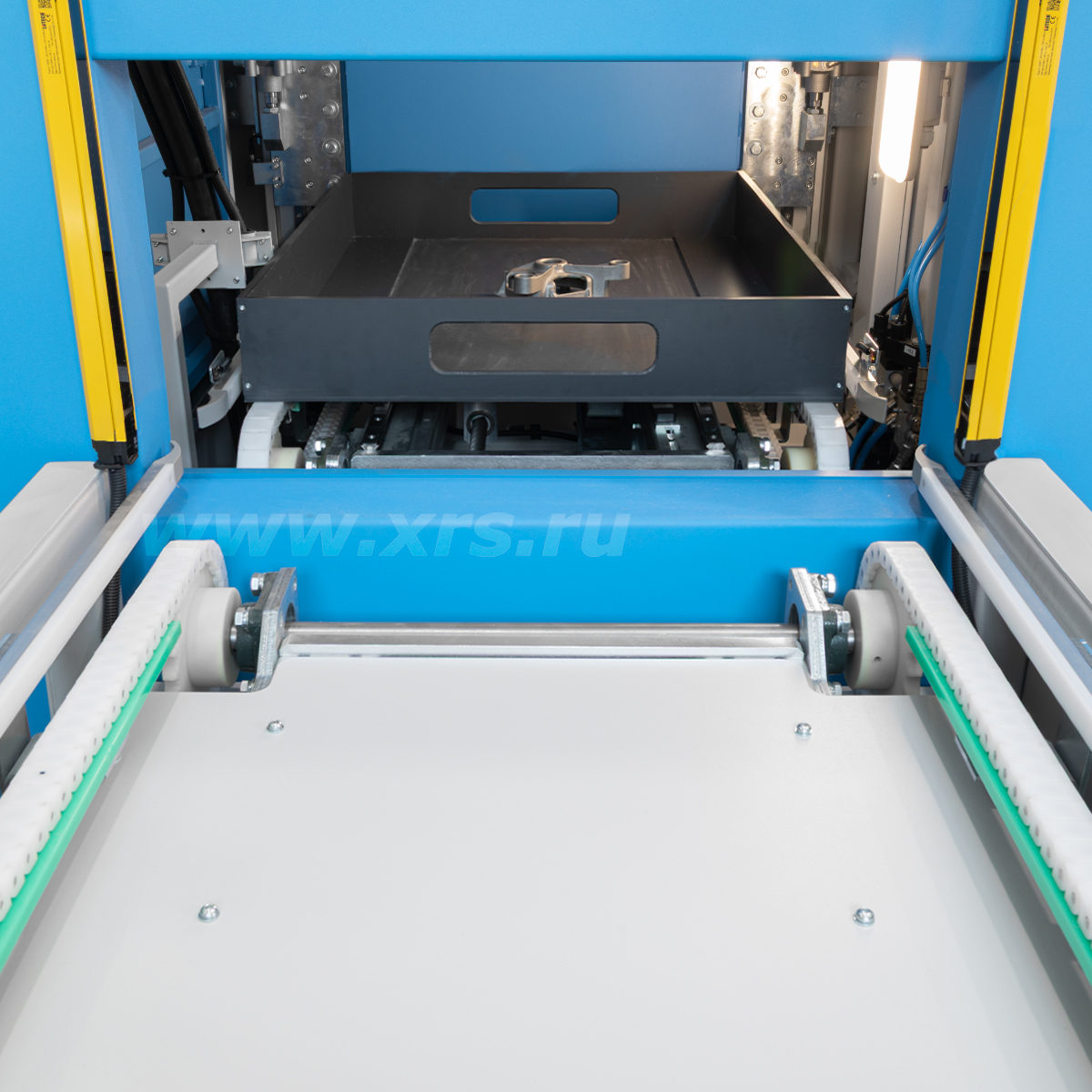

Рентгенозащитная камера установки представляет собой конструкцию туннельного типа. Она оснащена двумя автоматизированными дверями и сквозным автоматизированным конвейером для перемещения объектов контроля. Контролируемое изделие помещается на паллету, затем по конвейеру загружается внутрь камеры. На конвейере одновременно могут находиться две паллеты. Открытие и закрытие дверей, а также управление перемещением паллет осуществляется с помощью кнопок на пульте управления.
Камера имеет сервисную дверь для обслуживания рентгеновской трубки и детектора. Сервисная дверь оснащена механическим замком, блокирующим возможность ее открытия. Конструкция камеры обеспечивает полную радиационную безопасность персонала, ослабляя первичное и рассеянное излучение до безопасных значений в соответствии с действующими нормами. Система безопасности блокирует запуск рентгеновского излучения при открытых или неплотно закрытых дверях, а также блокирует возможность открытия дверей снаружи во время подачи излучения.
Рентгеновский аппарат, детектор, органы управления
Внутри рентгенозащитной камеры установлены рентгеновская трубка, плоскопанельный детектор и видеокамера для наблюдения за процессом контроля. Два автоматизированных манипулятора обеспечивают синхронное перемещение рентгеновской трубки и детектора по горизонтальной оси.

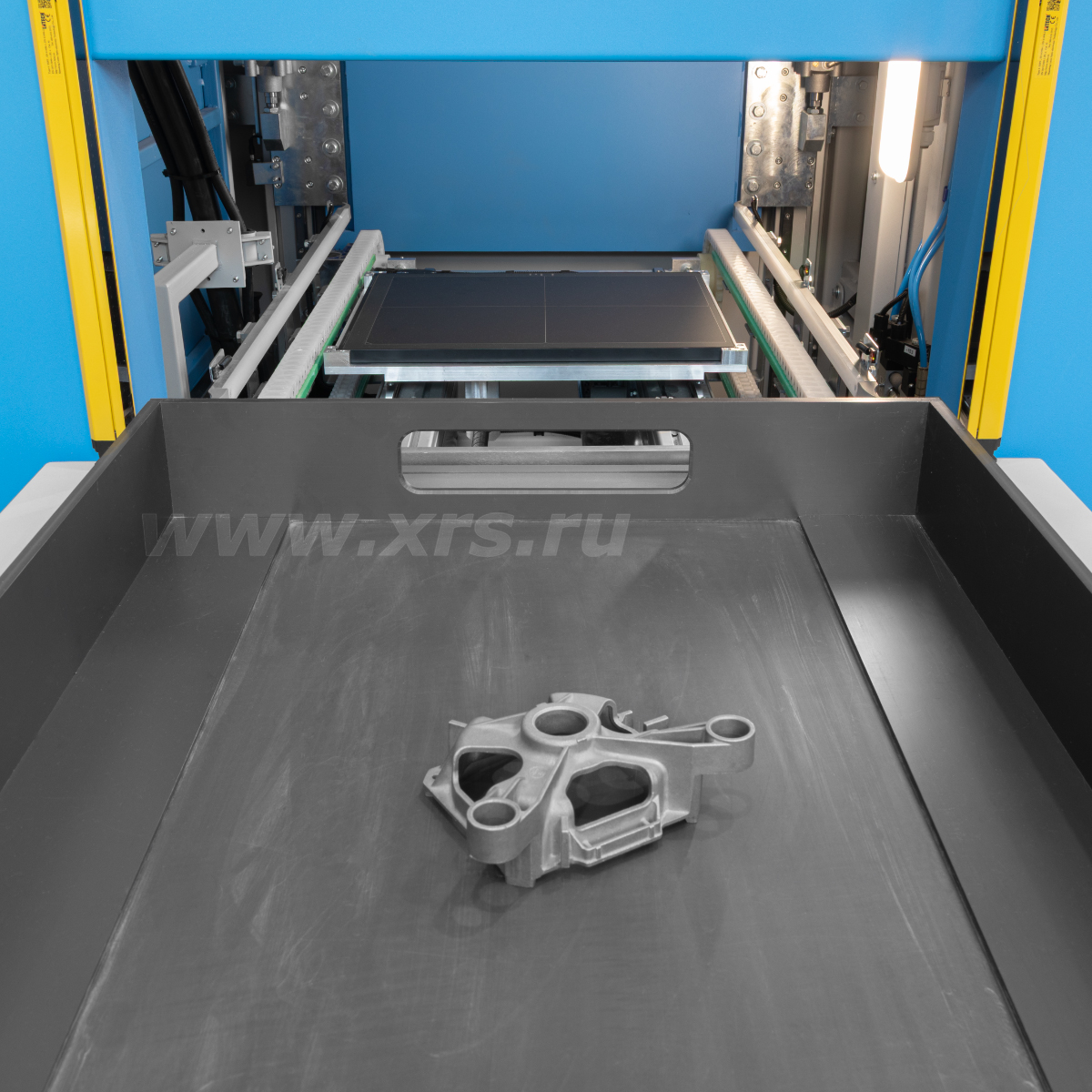

В установке используется стационарный высокостабилизированный рентгеновский аппарат кабельного типа с напряжением 225 кВ. Рентгеновская трубка располагается под потолком камеры так, что пучок излучения направлен сверху вниз. Фокусное расстояние и угол наклона трубки выставляются в проектное положение единожды, при производстве установки. Для центрирования пучка излучения применяется лазерный целеуказатель. Модуль управления аппаратом интегрирован в панель управления установки. Приемником излучения служит цифровой плоскопанельный детектор Экоскан 35 с размером пикселя 100 мкм.

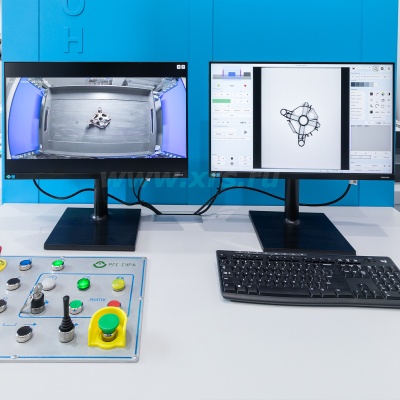

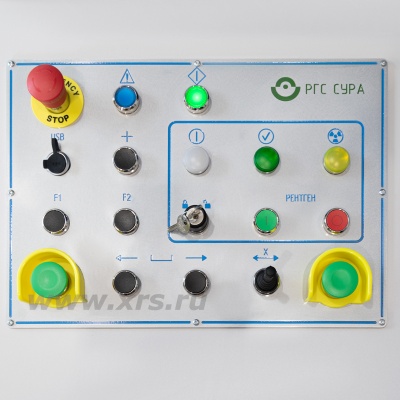

Оператор управляет работой установки с пульта, который оснащен панелью с органами управления и индикации, двумя мониторами и компьютером с предустановленным ПО. В установке используется специализированное программное обеспечение СУРА, посредством которого осуществляется обработка, анализ и хранение полученных рентгеновских изображений.
