Рентгеноскопическая система СУРА-100МФ для контроля электроники
Рентгеноскопическая система СУРА-100МФ предназначена для неразрушающего контроля изделий электронной промышленности, а также для проведения научных исследований методом минифокусной рентгенографии.

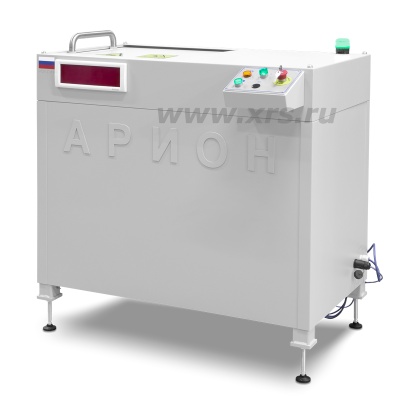

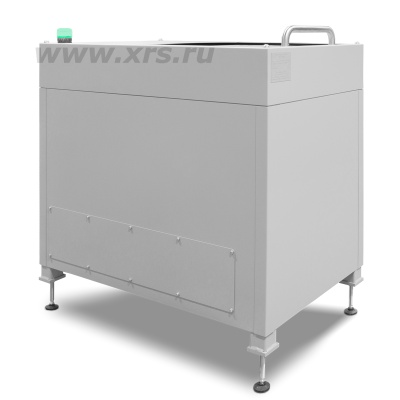

Система представляет собой небольшую передвижную рентгенозащитную камеру, в которой размещаются источник рентгеновского излучения, плоскопанельный детектор и объект контроля.

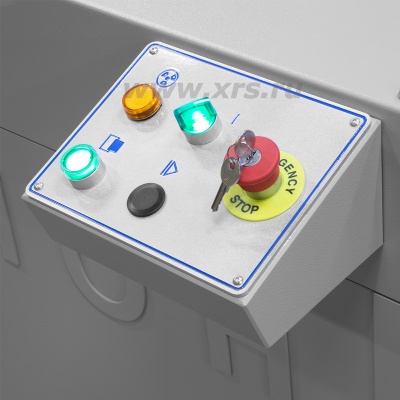

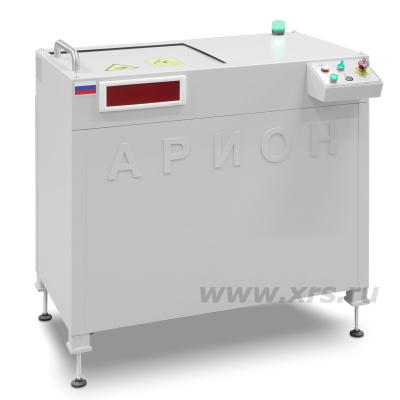

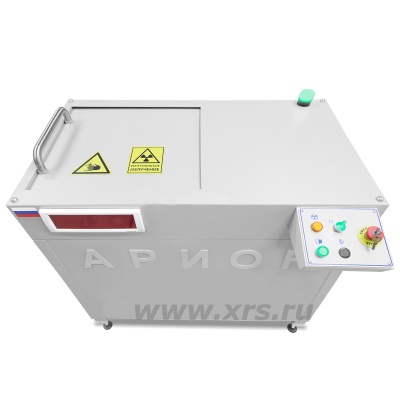

Рентгенозащитная камера системы обеспечивает радиационную безопасность персонала при работе с рентгеновским аппаратом с напряжением до 100 кВ. Камера ослабляет первичное и рассеянное излучение до безопасных значений в соответствии с действующими нормами; дополнительная радиационная защита не требуется. Камера выполнена из свинца и стали, имеет сдвижную рентгенозащитную крышку с электромагнитным замком. При открытой или неплотно закрытой крышке автоматика камеры блокирует работу рентгеновского аппарата.
Источником ионизирующего излучения в системе служит моноблочный рентгеновский аппарат СУРА-100/0,2 с размером фокусного пятна 0,8 × 0,8 мм. Излучатель закреплен на каретке, которая перемещается по направляющей. Конструкция направляющей оснащена фиксатором и обеспечивает возможность использовать излучатель в трех положениях: 500, 600 и 700 мм в зависимости от требуемого фокусного расстояния.

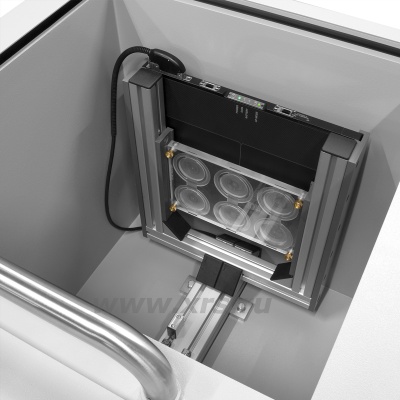

В качестве приемника ионизирующего излучения используется плоскопанельный детектор Экоскан 25 с размером пикселя 75 мкм. Детектор устанавливается в пазы рамки, которая также оснащена направляющими для размещения объекта контроля.
В комплектацию рентгеноскопической системы СУРА-100МФ входит ноутбук оператора с предустановленным ПО СУРА. Программное обеспечение позволяет управлять работой рентгеновского аппарата и плоскопанельного детектора, а также обрабатывать и расшифровывать полученные снимки.





| Параметры сети переменного тока | ~220 В, 50 Гц |
| Общая потребляемая мощность, не более | 700 Вт |
| Мощность эквивалентной дозы в любой доступной точке на расстоянии 0,1 м от поверхности камеры, не более | 0,5 мкЗв/ч |
| Максимальное анодное напряжение | 100 кВ |
| Шаг регулировки анодного напряжения | 1 кВ |
| Максимальный анодный ток | 500 мкА |
| Мощность на аноде рентгеновской трубки | 50 Вт |
| Максимальный размер фокусного пятна | 0,8 × 0,8 мм |
| Угол выхода рентгеновского излучения | 30° |
| Способ получения рентгеновского изображения | цифровой |
| Размеры чувствительной области детектора | 230,4 × 288,0 мм |
| Размер пикселя детектора | 75 мкм |
| Размер матрицы | 3072 × 3840 пикс. |
| Разрядность АЦП | 16 бит |
| Диапазон измерений | 0,16–360,00 мм |
| Пределы допускаемой абсолютной погрешности измерений длины в диапазоне: 0,16–40,00 мм
 40,00–360,00 мм
 | ±0,08 мм ±0,20 мм
 |
| Внутренние размеры камеры (Д × Ш × В) | 1000 × 500 × 500 мм |
| Габаритные размеры (Д × Ш × В) | 1104 × 782 × 1072 мм |
| Масса системы, не более | 461 кг |








| Рентгеноскопическая система СУРА-100МФ в составе: — рентгенозащитная камера АРИОН-10.05.05.05
 — источник рентгеновского излучения СУРА-100/0,2
 — комплекс цифровой радиографии Экоскан 25
 — управляющий компьютер
 — программное обеспечение
 | 1 шт. |
| Паспорт и РЭ | 1 экз. |
| Экспертное заключение по результатам санитарно-эпидемиологической экспертизы системы | 1 экз. |
