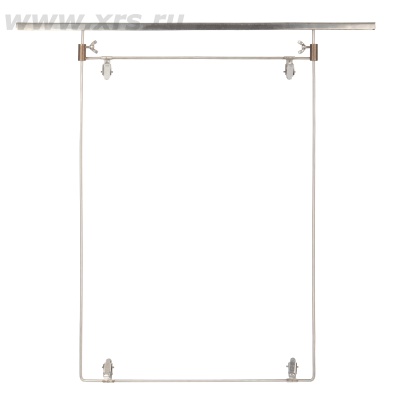

Рамка АРИОН ПЛ для рентгенпленки

Цена:
2 400 ₽
NULL
Остаток актуален на
08:55:01      28.05.2023
Производитель: Арион
В наличии

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Рамка АРИОН ПЛ для крепления и сушки рентгеновской пленки

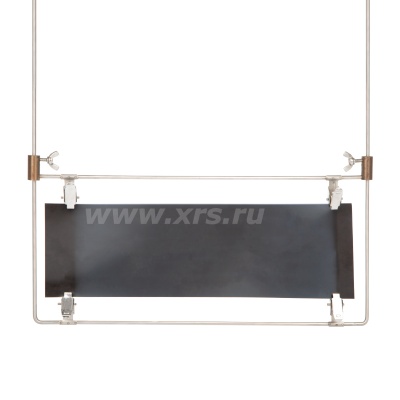

Рамки для рентгеновской плёнки АРИОН ПЛ используются фотолабораториями на стадиях проявки и сушки экспонированных снимков при радиографическом контроле материалов. Рамки изготовлены из нержавеющей стали, имеют прочные зажимы — клипсы для надёжной фиксации плёнки по углам. Положением центральной планки можно регулировать расстояние между зажимами, благодаря чему в рамку может быть установлена плёнка разного формата.

Под различные размеры проявочных установок и сушильных камер выпускаются рамки разных модификаций. Они отличаются числом секций (количеством зажимов и расстояниями между ними), размерами каркаса, наличием крючка или перекладины для установки рамки внутри резервуара проявочной машины (либо подвешивания внутри рабочей зоны сушильной камеры). ПЛ в названии рамки означает, что рамка с перекладиной (с «плечами»).

Количество снимков, которое можно закрепить внутри полезной площади рамки (стандартной, с указанными выше размерами), может быть различным и зависит от их размеров. В информационной таблице ниже показано возможное количество одновременно обрабатываемых снимков на примере плёнок кассетного типа:

По индивидуальному заказу мы можем изготовить рамки для рентгеновской плёнки любых размеров по предоставленным чертежам, согласно Вашему техническому заданию. Размер минимальной партии для производства рамок по вашему ТЗ можно уточнить у наших менеджеров.

Варианты расположения разных пленок в трёхсекционной рамке

Количество одновременно обрабатываемых снимков, в зависимости от их размеров
Длина плёнки, мм Ширина плёнки, мм Количество плёнок, которое можно закрепить в рамке
100 100 3
120 100 3
150 80 3
150 100 3
200 75 3
200 100 3
200 150 2
220 80 3
240 60 4
240 100 3
300 75 3
300 80 3
300 100 3
300 118 2
300 200 1
400 75 3
400 80 3
400 100 3
400 150 2
400 200 1
400 300 1

Варианты расположения разных пленок в односекционной рамке

Стандартный размер полезной площади внутри рамки — 430 × 342 мм
Внешние габариты рамки — высота 525 мм, ширина 350 мм (перекладина для установки в ёмкость 410 мм)

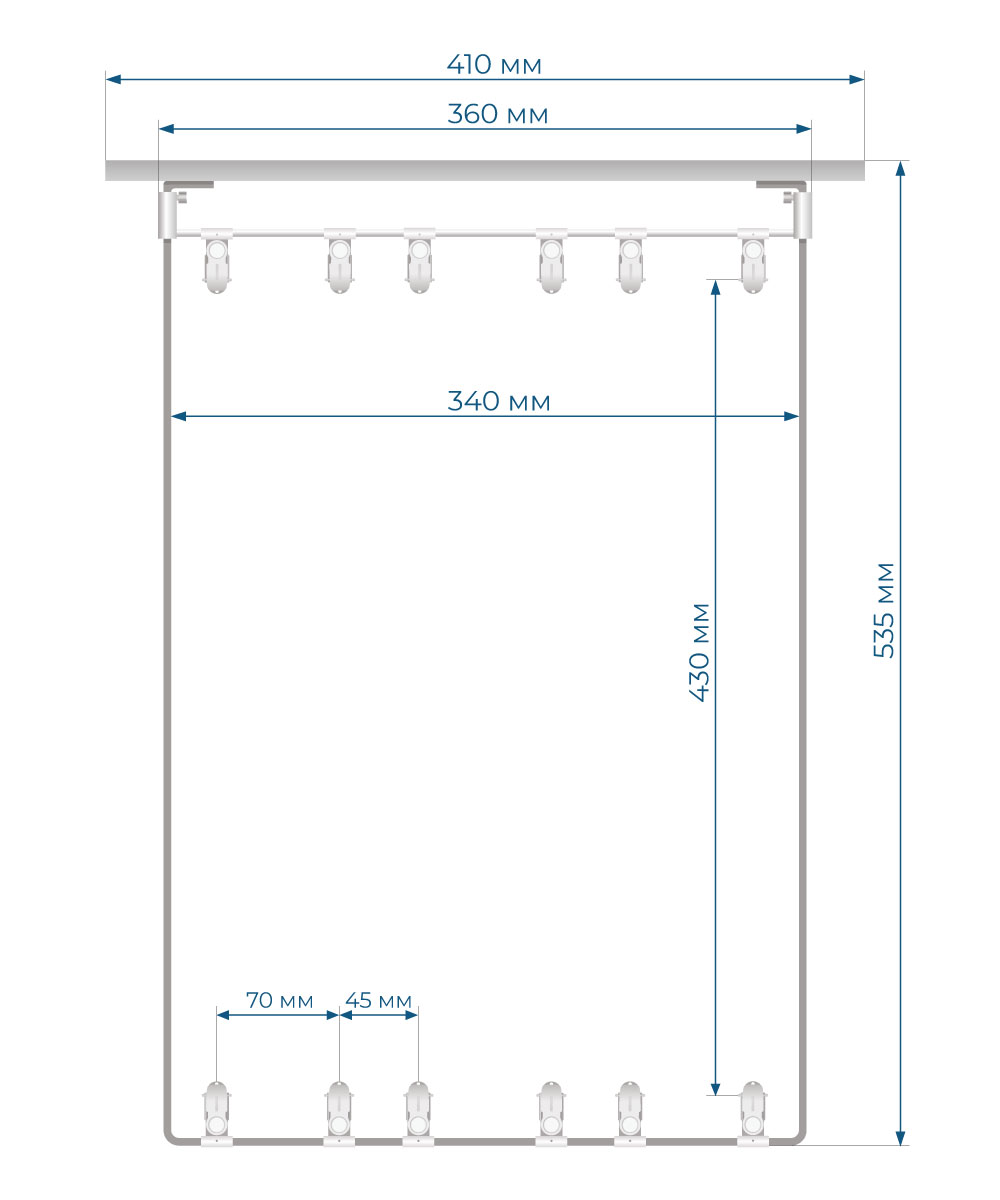

Размеры трёхсекционной рамки АРИОН ПЛ:

Схема с размерами трёхсекционной рамки

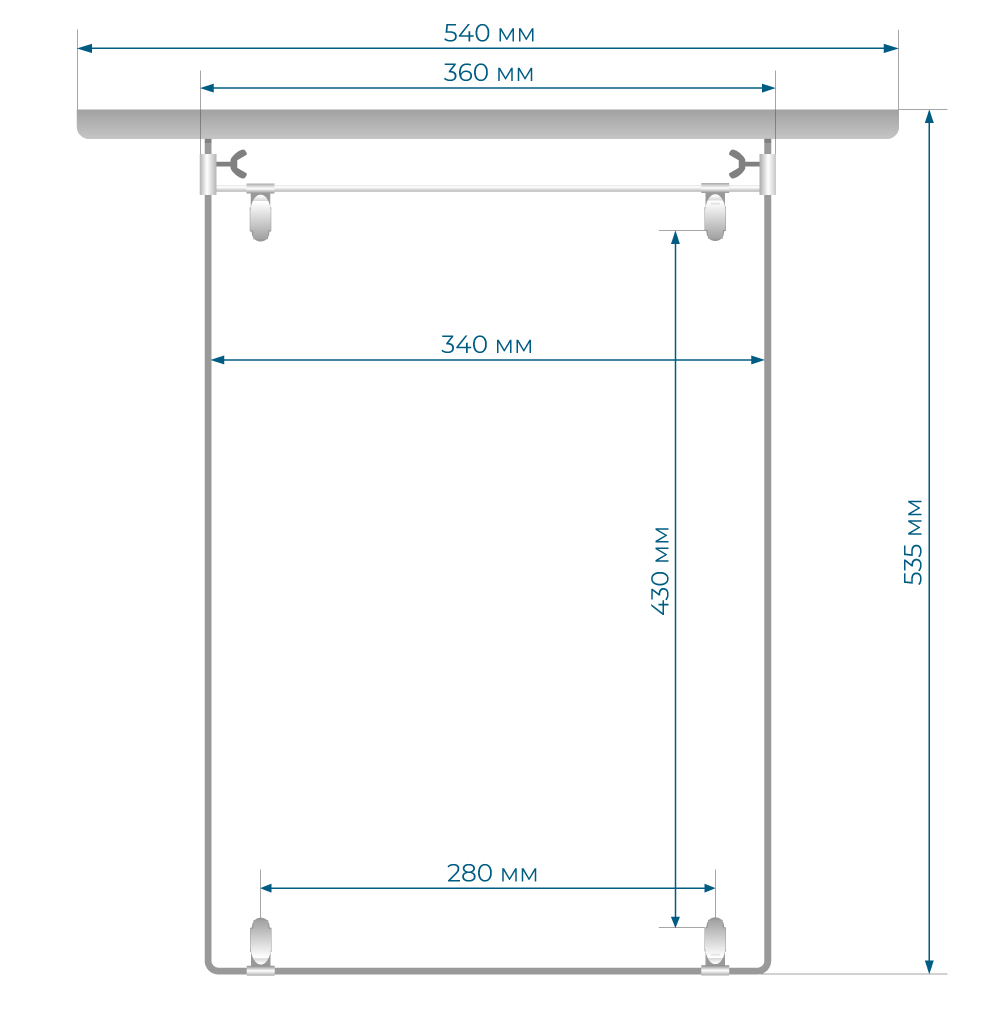

Размеры односекционной амки АРИОН ПЛ:
