Трафарет ЭЛИТЕСТ ТФ-200 для расшифровки радиографических снимков (мерный шаблон)
Трафарет ЭЛИТЕСТ ТФ-200 используется при расшифровке радиографических снимков сварных соединений. Параметры обнаруженных дефектов (трещин, непроваров, пор, шлаковых, вольфрамовых и других включений) определяются методом наложения шкал трафарета на снимок, в соответствии с требованиями ГОСТ 7512–82, ГОСТ 23055–78, НП-105-18, ГОСТ Р 50.05.07–2018 и других нормативных документов.

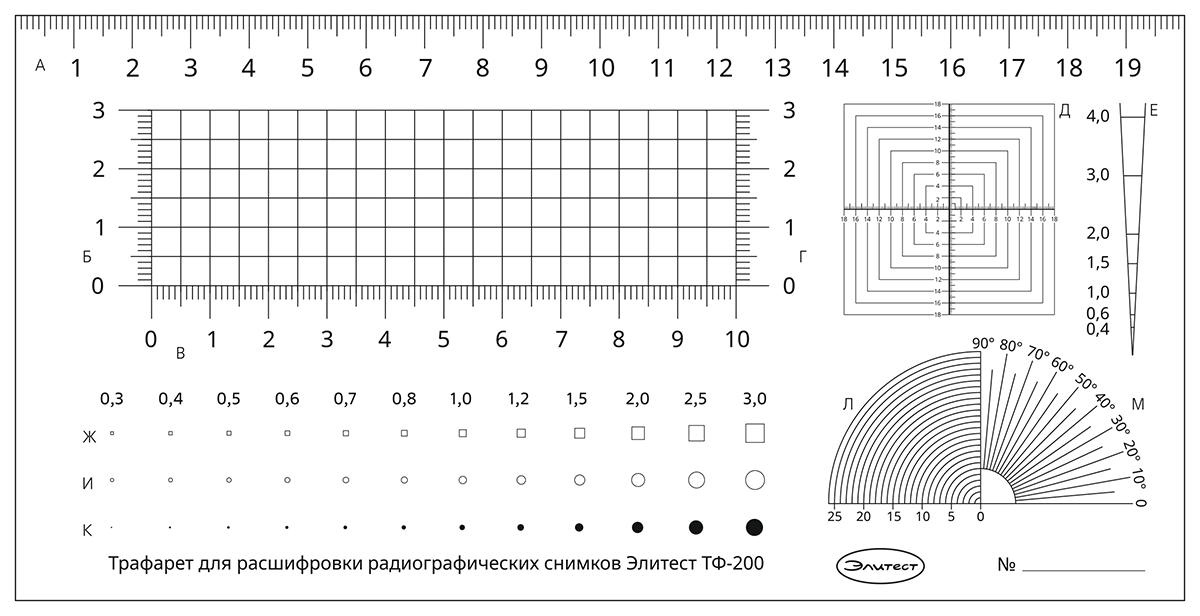

Трафарет изготовлен из гибкой прозрачной плёнки с нанесёнными на нее миллиметровыми шкалами и изображениями окружностей и квадратов определённых размеров.
Применение трафарета существенно упрощает процесс оценки качества сварного соединения.
| Обозначение шкалы |
Диапазон измерений |
Цена деления |
Погрешность измерений |
| А |
0–200 мм |
1 мм |
±0,3 мм |
| Б |
0–30 мм |
1 мм |
±0,3 мм |
| В |
0–100 мм |
1 мм |
±0,3 мм |
| Г |
0–30 мм |
1 мм |
±0,3 мм |
| Д |
0–36 мм |
0,2 мм |
±0,1 мм |
| Е |
0,4–4 мм |
— |
±0,25 мм |
| Ж |
0,3–3 мм |
— |
±0,05 мм |
| И |
0,3–3 мм |
— |
±0,05 мм |
| К |
0,3–3 мм |
— |
±0,05 мм |
| Л |
0–25 мм |
1 мм |
±0,2 мм |
| М |
0–90° |
5° |
±2° |
| Наименование |
Количество |
| Трафарет для расшифровки радиографических снимков ЭЛИТЕСТ ТФ-200 |
1 шт. |
| Паспорт и РЭ |
1 экз. |
| Сертификат калибровки |
1 экз. |
| Конверт |
1 шт. |
