Универсальный шаблон радиографа УШР-4
Назначение
Универсальный шаблон радиографа УШР-4 (далее — УШР) изготовлен для проведения качественной оценки сварных швов трубопроводов диаметром до 1420 мм. Шаблон позволяет однозначно определить вид и размер дефектов: трещины, поры, шлаковые включения, непровар, утяжины, подрезы и превышения проплава. Критерии оценки качества дефектов разработаны с учетом СТО Газпром 2-2.4.-083-2006.
Сфера применения: неразрушающий контроль методом радиографии.
Описание

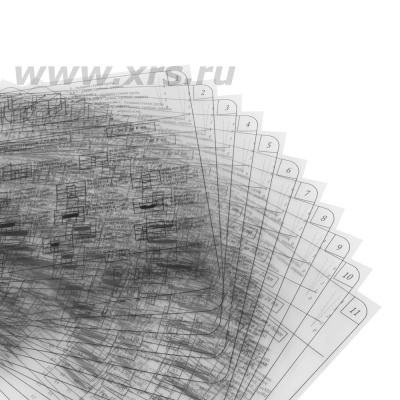

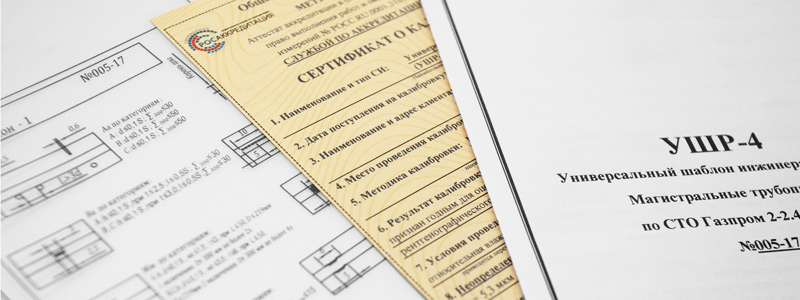

УШР-4 состоит из 11 шаблонов в виде прозрачной пленки размером 297×210 мм с нанесенными схематичными изображениями нормативных отрезков сварного шва и дефектов всех типов, предусмотренных ГОСТ 7512-82. Каждый предназначен для определенной толщины стенки* трубопровода :
| Номер шаблона |
Толщина стенки трубопровода, мм |
| 1 |
5 и 6 |
| 2 |
7 и 8 |
| 3 |
9 и 10 |
| 4 |
11 и 12 |
| 5 |
13 и 14 |
| 6 |
15 и 16 |
| 7 |
17 и 18 |
| 8 |
19 и 20 |
| 9 |
21 и 22 |
| 10 |
23 и 24 |
| 11 |
более 25 |
* Если толщина стенки имеет дробное значение, его следует округлить до целых чисел в большую сторону.
Порядок работы с УШР:
Дефект или группа дефектов оцениваются в следующем порядке:
- Выбирается шаблон, соответствующий толщине стенки контролируемого объекта;
- Накладывается на негатоскоп;
- Определяется вид дефектов на рентгенограмме;
Если размер дефекта на пленке превышает допустимое значение на шаблоне — дефект считается недопустимым.
