Трафарет ЭЛИТЕСТ ТФ-200 для расшифровки радиографических снимков

Цена:
750 ₽

Способы получения:

Самовывоз - 1 день

Доставка до ТК - 1-2 дня

Доставка по адресу - по запросу

Трафарет ЭЛИТЕСТ ТФ-200 для расшифровки радиографических снимков (мерный шаблон)

Трафарет ЭЛИТЕСТ ТФ-200 используется при расшифровке радиографических снимков сварных соединений. Параметры обнаруженных дефектов (трещин, непроваров, пор, шлаковых, вольфрамовых и других включений) определяются методом наложения шкал трафарета на снимок, в соответствии с требованиями ГОСТ 7512-82, ГОСТ 23055-78, НП-105-18, ГОСТ Р 50.05.07-2018 и других нормативных документов.

Трафарет изготовлен из гибкой прозрачной плёнки с нанесёнными на нее миллиметровыми шкалами и изображениями окружностей и квадратов определённых размеров.

Применение трафарета существенно упрощает процесс оценки качества сварного соединения.

Обозначение шкалы Диапазон измерений Цена деления Погрешность измерений
А 0 ÷ 200,0 мм 1 мм ±0,3 мм
Б 0,4 ÷ 4,0 мм ±0,25 мм
В 0 ÷ 30,0 мм 1 мм ±0,3 мм
Г 0 ÷ 100,0 мм 1 мм ±0,3 мм
Д 0 ÷ 30,0 мм 1 мм ±0,3 мм
Е 0 ÷ 25 мм 1 мм ±0,2 мм
Ж 0 ÷ 90° ±2,0°
З 0,3 ÷ 3,0 мм ±0,05 мм
И 0,3 ÷ 3,0 мм ±0,05 мм
К 0,3 ÷ 3,0 мм ±0,05 мм
Л −18 ÷ 18 мм 0,2 мм ±0,1 мм

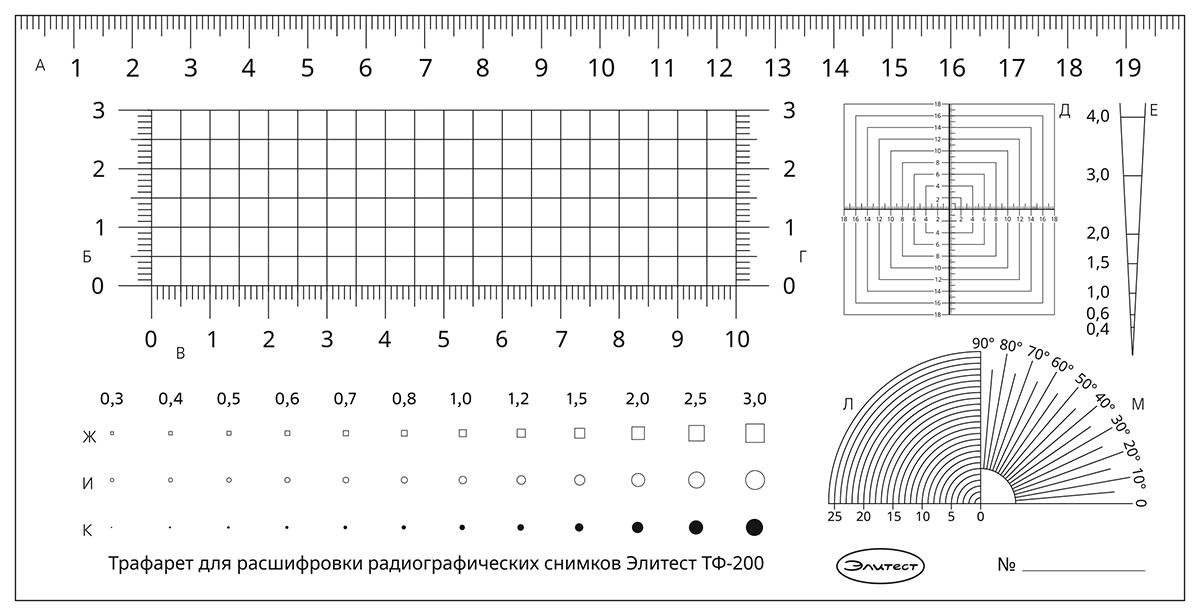

Трафарет Элитест ТФ-200

Наименование Количество
Трафарет для расшифровки радиографических снимков ЭЛИТЕСТ ТФ-200 1 шт.
Паспорт и РЭ 1 экз.
Сертификат калибровки 1 экз.
Конверт 1 шт.
