Портативный рентгеновский аппарат постоянного тока РАП 160-5
РАП 160-5 предназначен для контроля рентгенографическим методом сварных швов металлоконструкций, а также отливок из стали и цветных металлов. Относится к рентгеновским аппаратам направленного действия.
Описание аппарата
Рентгеновский аппарат РАП 160-5 состоит из следующих компонентов:
- блок излучателя с навесным вентиляторным блоком;
- блок питания;
- пульт управления;
- блок сигнализации;
- комплект соединительных кабелей.
Пульт управления оснащен замком безопасности, что исключает возможность несанкционированного запуска рентгеновского излучения. В верхней части пульта находятся разъемы для подключения к блоку питания и блоку сигнализации. На дисплей пульта управления выводится вся необходимая для оператора информация: напряжение на трубке (U, кВ), анодный ток (I, мА), время экспозиции (T, сек.), температура изолирующего масла (t, °C).

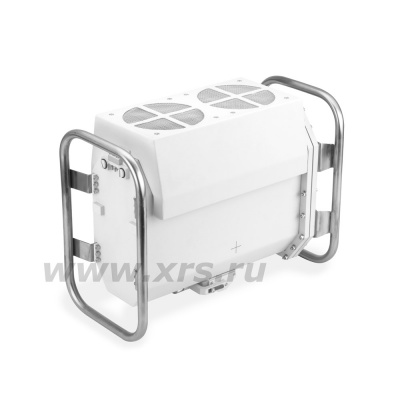

В блок излучателя встроен датчик температуры, который защищает его от перегрева: если изолирующее масло достигнет температуры +60 °С, работа блока прекратится. В центре фронтальной части излучателя находится выходное окно рентгеновской трубки, снабженное лазерным целеуказателем. Позиционирование блока излучателя относительно объекта контроля может осуществляться с помощью автоматизированных манипуляторов.
РАП 160-5 питается от однофазной сети переменного тока 220 В. Блок питания обеспечивает регулирование и стабилизацию режимов работы рентгеновской трубки, а также ее защиту от перегрузки. К блоку питания также могут подключаться сигнальная лампа-вспышка и дверные блокировочные контакты, которые служат для штатной блокировки аппарата при открытых дверях камеры или рентгенозащитного бокса.
Вентиляторный блок представляет собой съемный кожух с двумя вентиляторами, который формирует воздушный поток, обтекающий блок излучателя. Аппарат может работать без вентиляторного блока, но при этом значительно возрастают перерывы между рабочими циклами.
Особенности работы аппарата
В аппарате РАП 160-5 используется рентгеновская трубка 0,8 БПМ 14-160. Трубка питается по частотно-импульсной схеме: на нее подаются высоковольтные импульсы длительностью сотни микросекунд и частотой до 350 Гц. Благодаря этому увеличивается рентгеновская отдача, повышается стабильность работы (за счет существенного снижения обратного напряжения) и возрастает фактический срок службы трубки.
Время экспозиции, величина анодного напряжения и анодного тока настраиваются вручную через пульт управления: диапазон установки напряжения составляет от 50 до 160 кВ, диапазон силы тока — от 0,5 до 5 мА. Это позволяет подбирать оптимальный режим просвечивания в каждом конкретном случае.

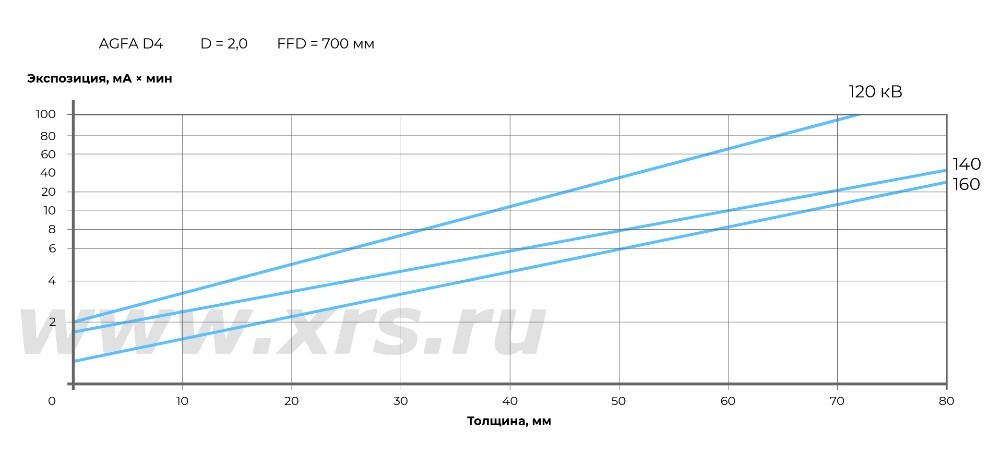

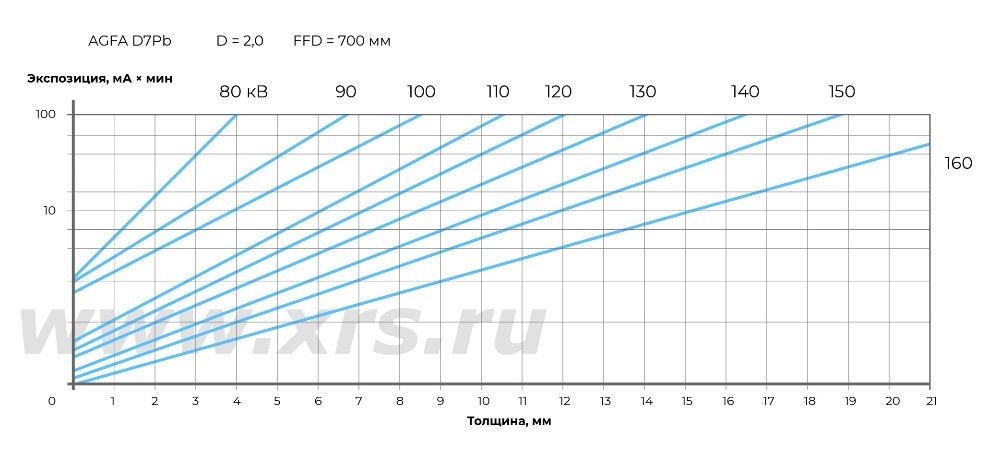

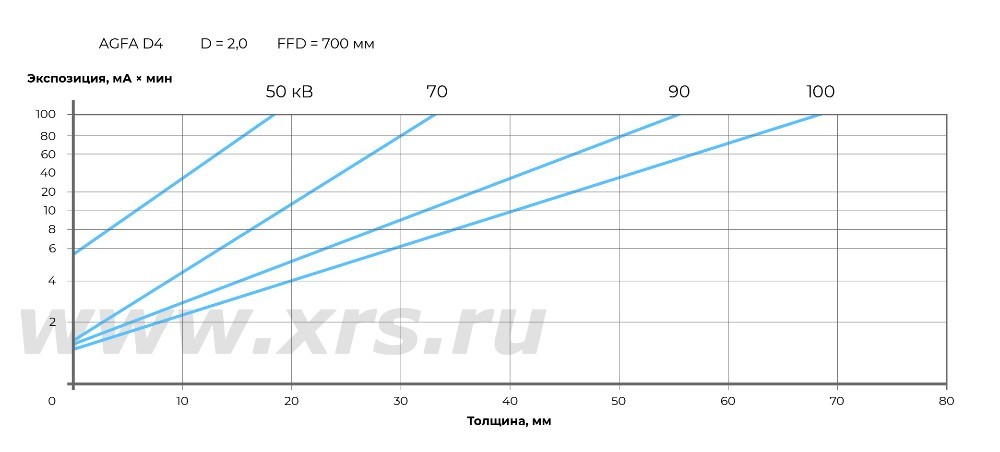

Ниже приведены номограммы экспозиций для рентгеновского аппарата РАП 160-5:
